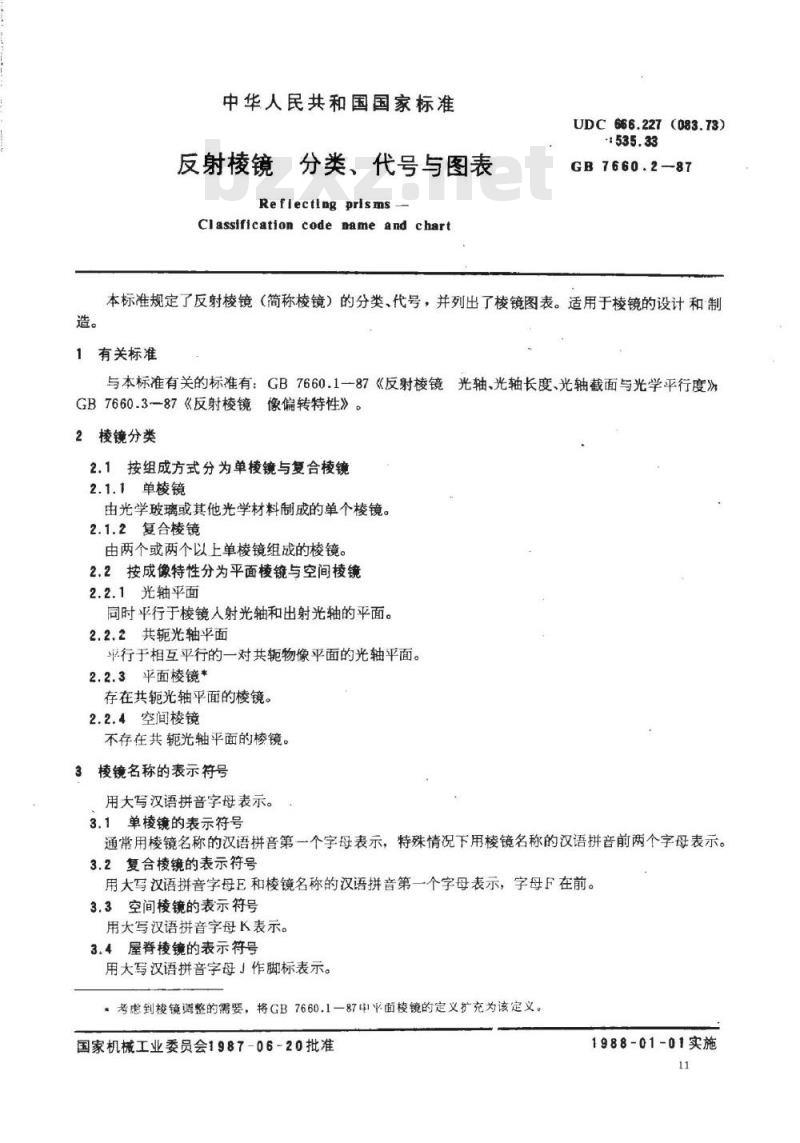

【国家标准(GB)】 反射棱镜 分类、代号与图表

中华人民共和国国家标准
反射棱镜
分类、代号与图表
Reflecting prisms
Classification code name and chartUDC666.227(083.73)
GB7660.2—87
本标准规定了反射棱镜（简称棱镜）的分类、代号，并列出了棱镜图表。适用于棱镜的设计和制1有关标准
与本标准有关的标准有：GB7660.1一87《反射棱镜光轴、光轴长度、光轴截面与光学平行度》GB7660.3-87《反射棱镜像偏转特性》。2棱镜分类
2.1按组成方式分为单棱镜与复合棱镜2.1.1单棱镜
由光学玻璃或其他光学材料制成的单个棱镜。2.1.2复合棱镜
由两个或两个以上单棱镜组成的棱镜。2.2按成像特性分为平面棱镜与空间棱镜2.2.1光轴平面
同时平行于棱镜人射光轴和出射光轴的平面。2.2.2共轭光轴平面
平行于相互平行的一对共轭物像平面的光轴平面。2.2.3平面棱镜*
存在共轭光轴平面的棱镜。
2.2.4空间棱镜
不存在共轭光轴平面的棱镜。
3棱镜名称的表示符号
用大写汉语拼音字母表示。
3.1单棱镜的表示符号
通常用棱镜名称的汉语拼音第一个字母表示，特殊情况下用棱镜名称的汉语拼音前两个字母表示。3.2复合棱镜的表示符号
用大写汉语拼音字母E和棱镜名称的汉语拼音第一个字母表示，字母F在前。3.3空间棱镜的表示符号
用大写汉语拼音字母K表示。
3.4屋脊棱镜的表示符号
用大写汉语拼音字母」作脚标表示。*考虑到棱镜调整的需要，将GB7660.1-87中平面棱镜的定义扩充为该定义。国家机械工业委员会1987-06-20批准1988-01-01实施

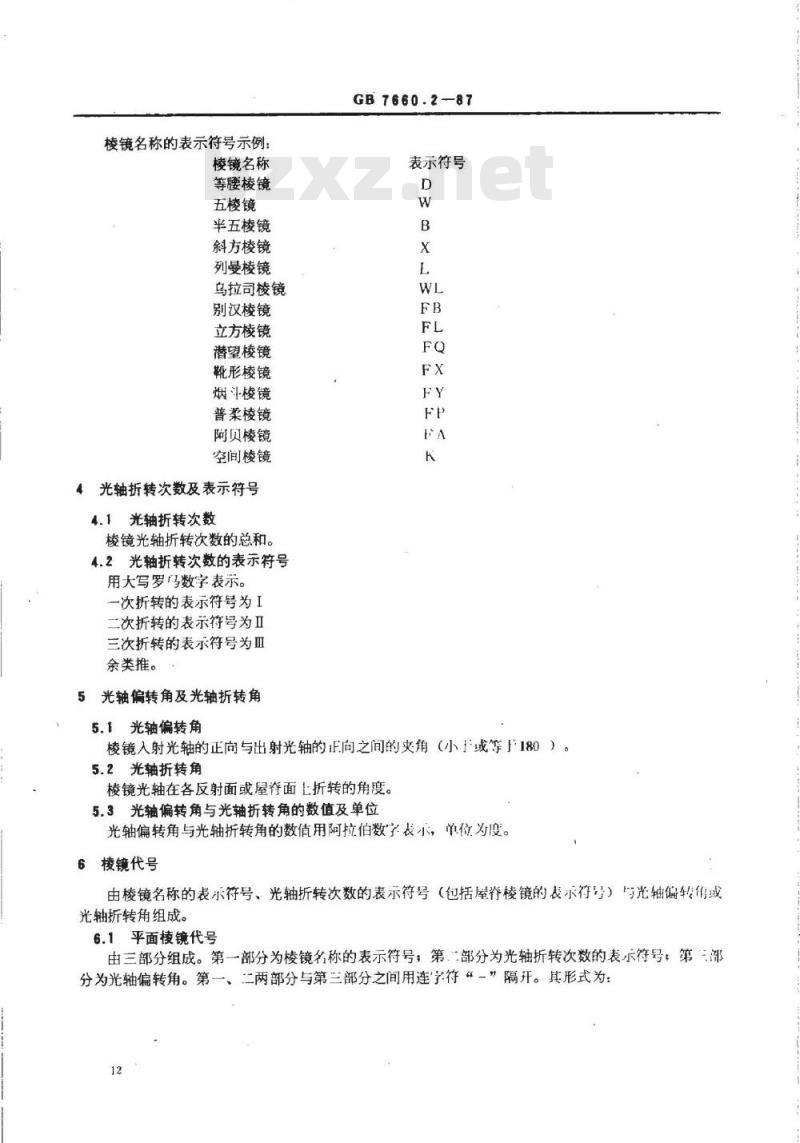

校镜名称的表示符号示例：
棱镜名称
等腰棱镜
五棱镜
半五棱镜
斜方棱镜
列曼棱镜
乌拉司棱镜
别汉棱镜
立方棱镜
潜望棱镜
靴形棱镜
烟斗棱镜
普柔棱镜
阿页棱镜
空间棱镜
4光轴折转次数及表示符号
4.1光轴折转次数
棱镜光轴折转次数的总和。
4.2光轴折转次数的表示符号
用大写罗码数字表示。
一次折转的表示符号为I
二次折转的表示符号为Ⅱ
三次折转的表示符号为Ⅲ
余类推。
5光轴偏转角及光轴折转角
GB7660.287
表示符号
光轴偏转角
棱镜入射光轴的正向与出射光轴的正向之间的夹角（小于或等」180），5.2光轴折转角
棱镜光轴在各反射面或屋脊面上折转的角度。5.3光轴偏转角与光轴折转角的数值及单位光轴偏转角与光轴折转角的数值用阿拉伯数字表小，单位为度。6棱镜代号
由棱镜名称的表示符号、光轴折转次数的表示符号（包括屋脊棱镜的表尔行号）光轴偏转价域光轴折转角组成。

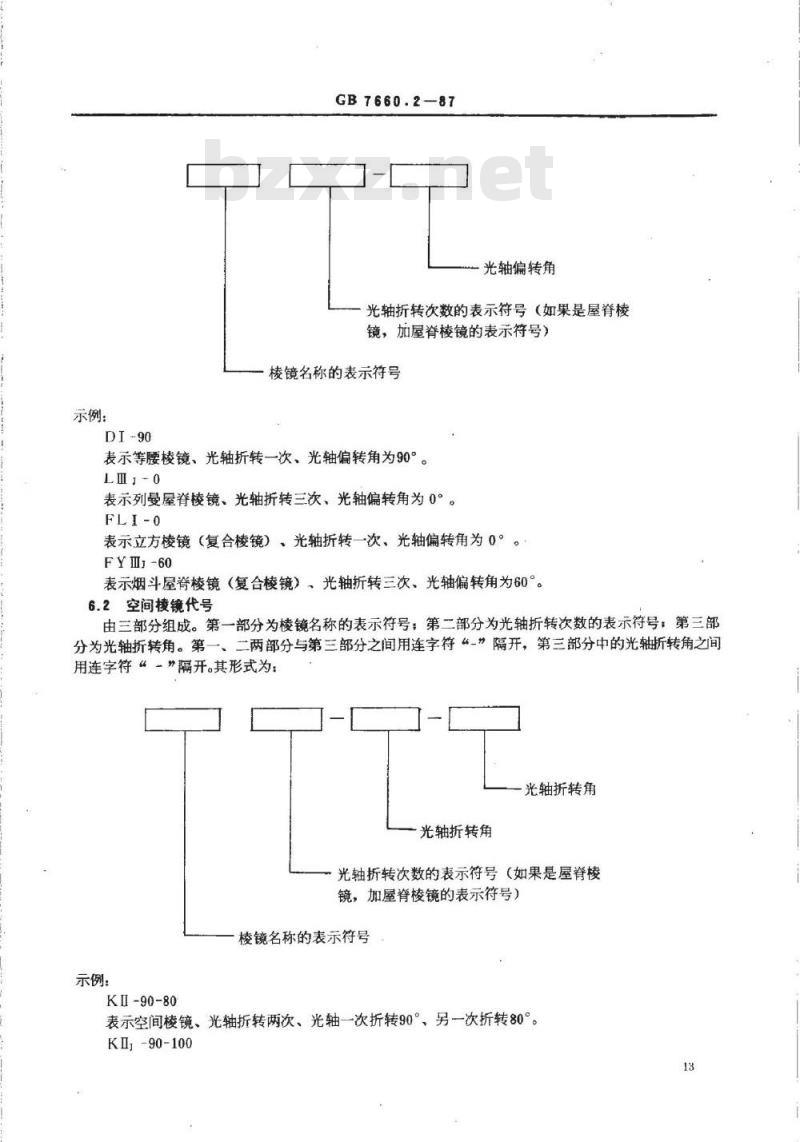

6.1平面棱镜代号
由三部分组成。第一部分为棱镜名称的表示符号；第部分为光轴折转次数的表示符号，第三部分为光轴偏转角。第一、二两部分与第三部分之间用连字符“”隔开。其形式为：示例：
GB7660.2-87
光轴偏转角
光轴折转次数的表示符号（如果是屋脊棱镜，加屋脊棱镜的表示符号）
棱镜名称的表示符号
表示等腰棱镜、光轴折转一次、光轴偏转角为90°LI,-0
表示列曼屋脊棱镜、光轴折转三次、光轴偏转角为0°。FLI-0
表示立方棱镜（复合棱镜）、光轴折转一次、光轴偏转角为0。FY-60
表示烟斗屋脊棱镜（复合棱镜）、光轴折转三次、光轴偏转角为60。6.2空间棱镜代号
由三部分组成。第一部分为棱镜名称的表示符号，第二部分为光轴折转次数的表示符号：第三部分为光轴折转角。第一、二两部分与第三部分之间用连字符“_”隔开，第三部分中的光轴折转角之间用连字符“”隔开。其形式为：光轴折转角
光轴折转角
光轴折转次数的表示符号（如果是屋脊棱镜，加屋脊棱镜的表示符号）
棱镜名称的表示符号
示例：
KI-90-80
表示空间棱镜、光轴折转两次、光轴一次折转90°、另一次折转80°。KI,-90-100
GB7660.2-87
表示空间屋脊棱镜、光轴折转两次、光轴一次折转90°另一次折转100°7″棱镜图表说明

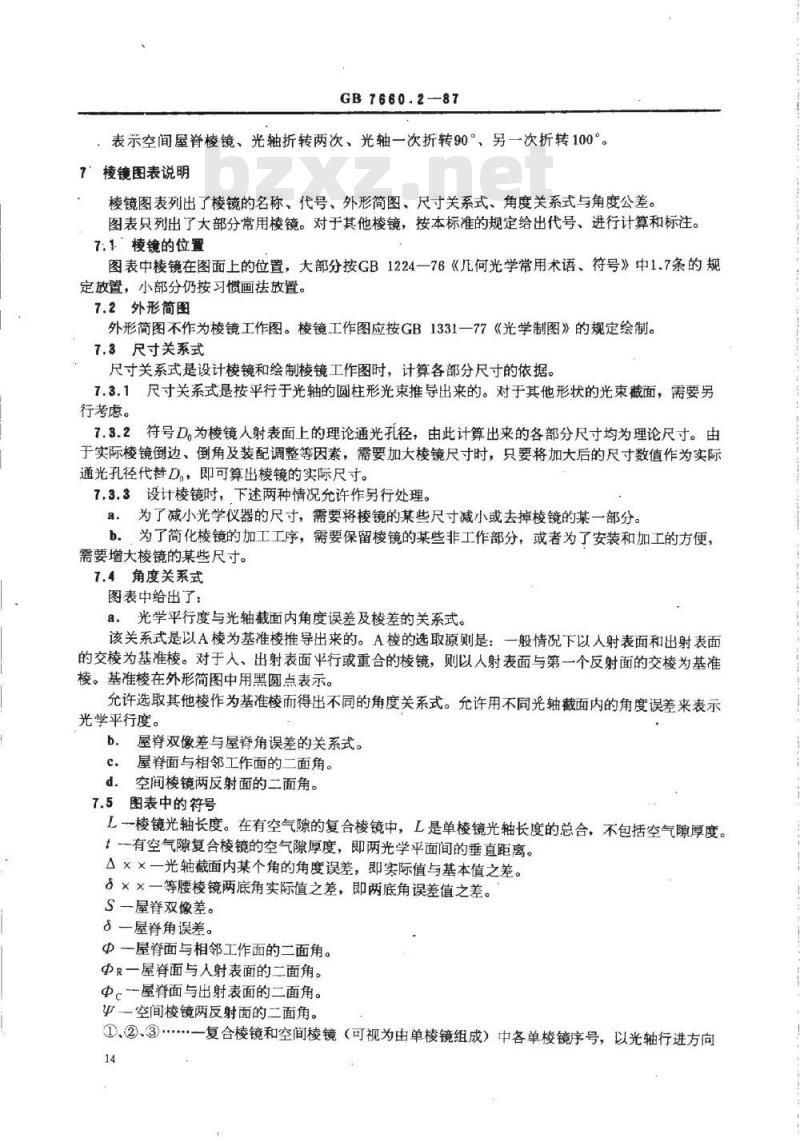

棱镜图表列出了棱镜的名称、代号、外形简图、尺寸关系式、角度关系式与角度公差。图表只列出了大部分常用棱镜。对于其他棱镜，按本标准的规定给出代号、进行计算和标注。7:1棱镜的位置
图表中棱镜在图面上的位置，大部分按GB1224一76《几何光学常用术语、符号》中1.7条的规定放置，小部分仍按习惯画法放置。7.2外形简图
外形简图不作为校镜工作图。棱镜工作图应按GB1331一77《光学制图》的规定绘制。7.3尺寸关系式
尺寸关系式是设计棱镜和绘制棱镜工作图时，计算各部分尺寸的依据。7.3.1尺寸关系式是按平行于光轴的圆柱形光束推导出来的。对于其他形状的光束截面，需要另行考虑。
7.3.2符号D,为棱镜人射表面上的理论通光孔径，由此计算出来的各部分尺寸均为理论尺寸。由于实际棱镜倒边、倒角及装配调整等因素，需要加大棱镜尺寸时，只要将加大后的尺寸数值作为实际通光孔径代替D，即可算出棱镜的实际尺寸。7.3.3设计棱镜时，下述两种情况允许作另行处理。a．为了减小光学仪器的尺寸，需要将棱镜的某些尺寸减小或去掉棱镜的某一部分。b。为了简化棱镜的加工工序，需要保留棱镜的某些非工作部分，或者为了安装和加工的方便，需要增大棱镜的某些尺寸。
7.4角度关系式
图表中给出了：
a.光学平行度与光轴截面内角度误差及棱差的关系式。该关系式是以A棱为基准棱推导出来的。A棱的选取源则是：一般情况下以人射表面和出射表面的交棱为基准棱。对于人、出射表面平行或重合的棱镜，则以人射表面与第一个反射面的交棱为基准棱。基准棱在外形简图中用黑圆点表示。允许选取其他棱作为基准棱而得出不同的角度关系式。允许用不同光轴截面内的角度误差来表示光学平行度。
b.屋脊双像差与屋脊角误差的关系式。c.屋脊面与相邻工作面的二面角。d。空间棱镜两反射面的二面角。7.5图表中的符号
L棱镜光轴长度。在有空气隙的复合棱镜中，L是单棱镜光轴长度的总合，不包括空气隙厚度。t有空气隙复合棱镜的空气隙厚度，即两光学平面间的垂直距离。△××一光轴截面内某个角的角度误差，即实际值与基本值之差。8××一等腰棱镜两底角实际值之差，即两底角误差值之差。S一屋脊双像差。
一屋脊角误差。
Φ一屋脊面与相邻工作面的二面角。R一屋脊面与人射表面的二面角。Φ。屋脊面与出射表面的二面角。一空间棱镜两反射面的二面角。①②、③一复合棱镜和空间棱镜（可视为由单棱镜组成）中各单棱镜序号，以光轴行进方向14
为序。
GB7660.2—87
1、2、3一棱镜的各工作面序号，以光轴行进方向为序。91、3,91.4一棱镜的第一面与第三面、第一面与第四面的几何平行差。标注

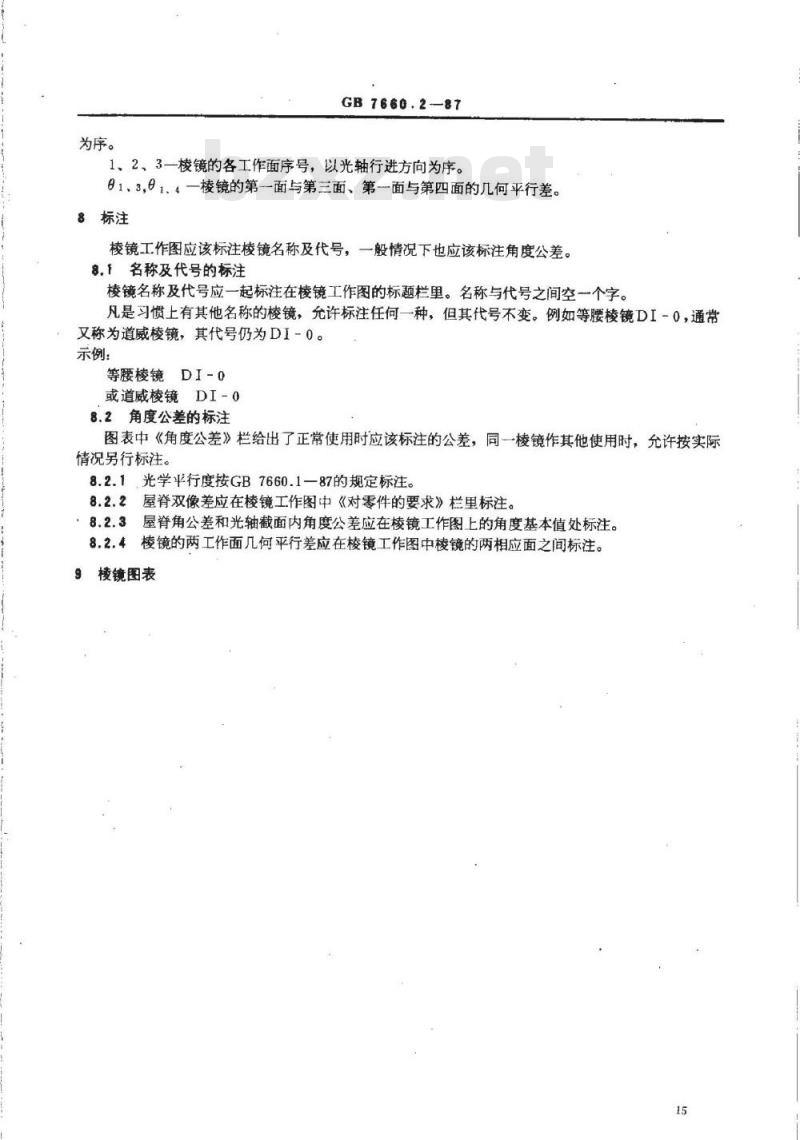

棱镜工作图应该标注棱镜名称及代号，一般情况下也应该标注角度公差。8.1名称及代号的标注
棱镜名称及代号应一起标注在棱镜工作图的标题栏里。名称与代号之间空一个字。凡是习惯上有其他名称的棱镜，允许标注任何一种，但其代号不变。例如等腰棱镜DI-0，通常又称为道威棱镜，其代号仍为DI-0。示例：
等腰棱镜DI-0
或道威棱镜DI-0
8.2角度公差的标注
图表中《角度公差》栏给出了正常使用时应该标注的公差，同一棱镜作其他使用时，允许按实际情况另行标注。
8.2.1，光学平行度按GB7660.1—87的规定标注。8.2.2屋脊双像差应在棱镜工作图中《对零件的要求》栏里标注。8.2.3屋脊角公差和光轴截面内角度公差应在棱镜工作图上的角度基本值处标注。8.2.4棱镜的两工作面几何平行差应在棱镜工作图中棱镜的两相应面之间标注。棱镜图表
平面棱镜
（一）单棱镜
名称及代号
本棱镜只用于平行光路。
尺寸关系式
2n2-1-1
V2n2-iD
/2n2-1-1
GB7660.2-87
外形简图
角度关系式
01=845
道威棱镜
角度公差
名称及代号
尺寸关系式
GB7660.2-87
外形简图
角度关系式
01=67°30\
等腰棱镜DI-45
角度公差
名称及代号
尺寸关系式wwW.bzxz.Net
α=2.00D.
H = 1.73D,
GB7660.2-87
外形简图
角度关系式
9-860°
等腰棱镜DI-60
角度公差
名称及代号
尺寸关系式
h =0.77 Ds
GB7660.2-
外形简图
角度关系式
等腰棱镜DI-80
角度公差
名称及代号
尺寸关系式
GB7660.2—87
外形简图
角度关系式
01=845°
0m=1.41VA
直角棱镜
角度公差
名称及代号
尺寸关系式
c= D。
GB7660.2--87
角度关系式
6.=837°30
等腰棱镜
DI-105
角度公差
A105°
名称及代号
尺寸关系式
GB7660.2—87
形简图
角度关系式
9n=（2sin
等腰棱镜DI-B（8.90°）
角度公差
