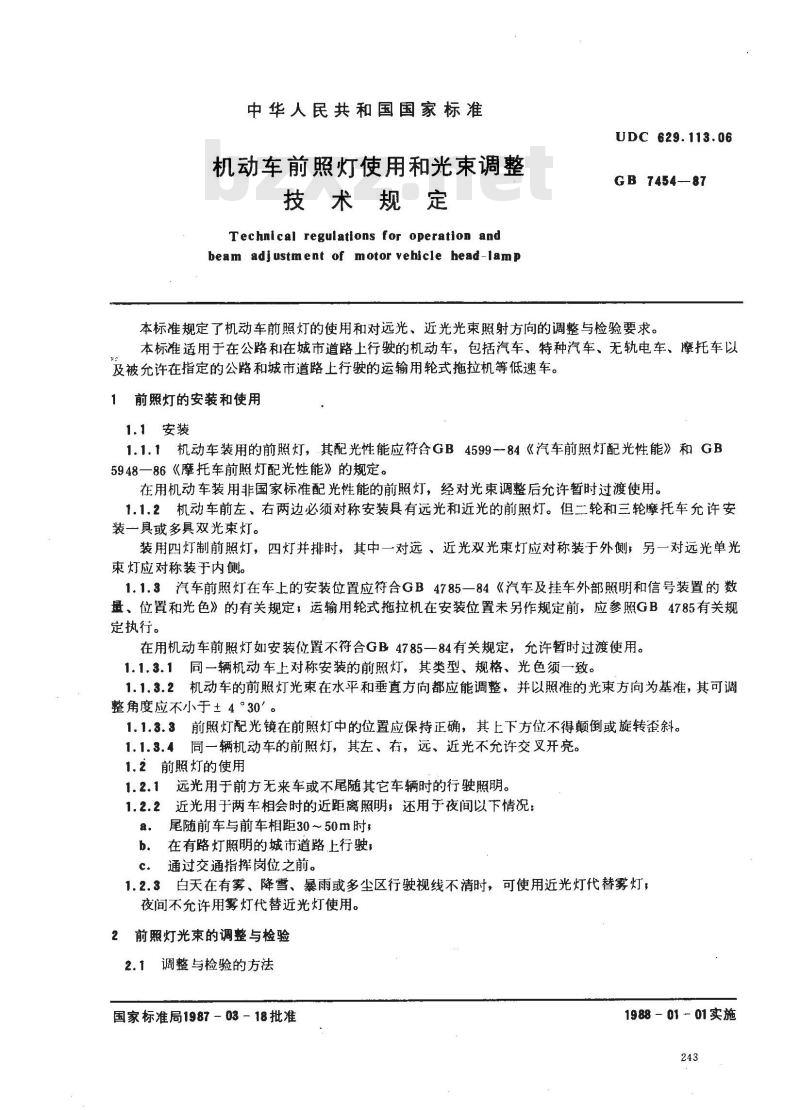

中华人民共和国国家标准
机动车前照灯使用和光束调整
技术规定
Technical regulations for operation andbeam adjustment of motor vehicle head-lampUDC 629.113.06
GB 7454-—87
本标准规定了机动车前照灯的使用和对远光。近光光束照射方向的调整与检验要求。本标准适用于在公路和在城市道路上行驶的机动车，包括汽车、特种汽车、无轨电车、摩托车以及被允许在指定的公路和城市道路上行驶的运输用轮式拖拉机等低速车。前照灯的安装和使用
1.1安装
1.1.1机动车装用的前照灯，其配光性能应符合GB4599-84《汽车前照灯配光性能》和GB5948一86《摩托车前照灯配光性能》的规定。在用机动车装用非国家标准配光性能的前照灯，经对光束调整后允许暂时过渡使用。1.1.2机动车前左、右两边必须对称安装具有远光和近光的前照灯。但二轮和三轮摩托车允许安装一具或多具双光束灯。
装用四灯制前照灯，四灯并排时，其中一对远、近光双光束灯应对称装于外侧，另一对远光单光束灯应对称装于内侧。
1.1.3汽车前照灯在车上的安装位置应符合GB4785一84《汽车及挂车外部照明和信号装置的数量、位置和光色》的有关规定，运输用轮式拖拉机在安装位置未另作规定前，应参照GB4785有关规定执行。
在用机动车前照灯如安装位置不符合GB4785一84有关规定，允许暂时过渡使用。1.1.3.1同一辆机动车上对称安装的前照灯，其类型、规格、光色须一致。1.1.3.2机动车的前照灯光束在水平和垂直方向都应能调整，并以照准的光束方向为基准，其可调整角度应不小于±4°30°。
1.1.3.3前照灯配光镜在前照灯中的位置应保持正确，其上下方位不得颠倒或旋转歪斜。1.1.3.4同一辆机动车的前照灯，其左、右，远、近光不允许交叉开亮。1.2前照灯的使用
远光用于前方无来车或不尾随其它车辆时的行驶照明。1.2.2近光用于两车相会时的近距离照明，还用于夜间以下情况：尾随前车与前车相距30~50m时，a.
b。在有路灯照明的城市道路上行驶，通过交通指挥岗位之前。
1.2.3白天在有雾、降雪、暴雨或多尘区行驶视线不清时，可使用近光灯代替雾灯，夜间不允许用雾灯代替近光灯使用。2
前照灯光束的调整与检验
2.1调整与检验的方法
国家标准局1987-03-18批准
1988- 01 01实施
GB 7454--87

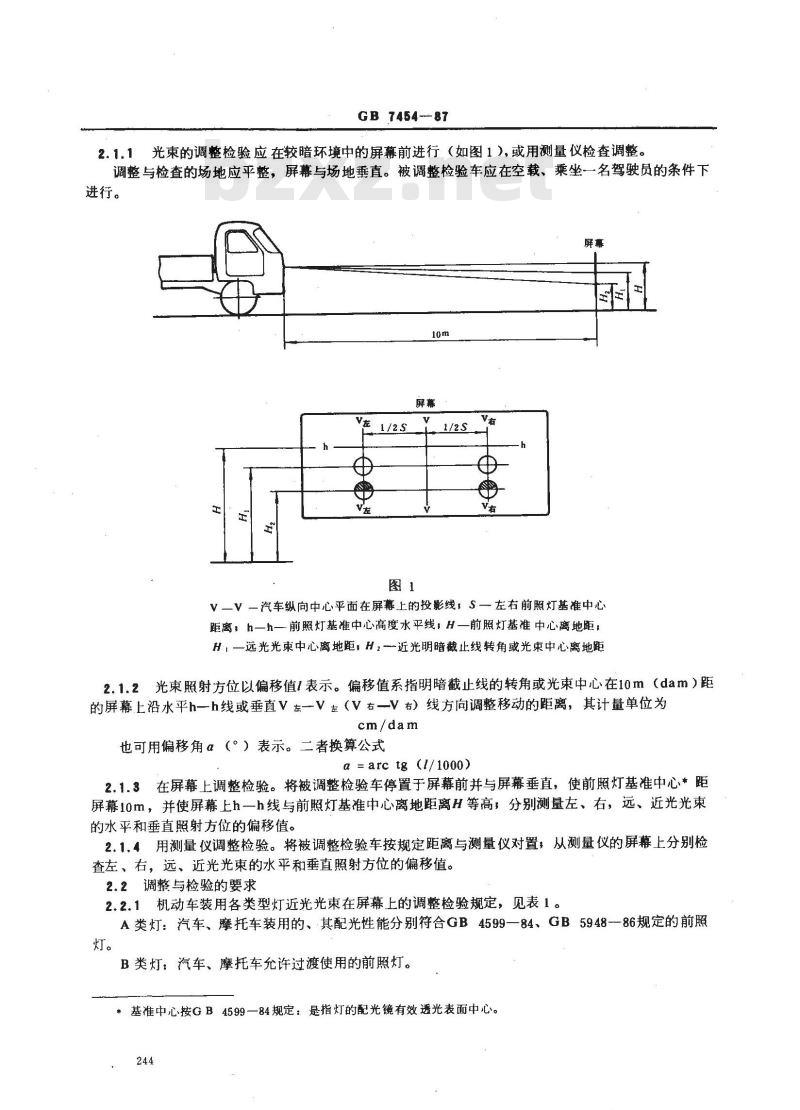

光束的调整检验应在较暗环境中的屏幕前进行（如图1），或用测量仪检查调整。2.1.1
调整与检查的场地应平整，屏幕与场地垂直。被调整检验车应在空载、乘坐一名驾驶员的条件下进行。
V—V－汽车纵向中心平面在屏幕上的投影线，S—左右前照灯基准中心距离；h一h—前照灯基准中心高度水平线；H一前照灯基准中心离地距；H，—远光光束中心离地距，H-近光明暗截止线转角或光束中心离地距2.1.2光束照射方位以偏移值/表示。偏移值系指明暗截止线的转角或光束中心在10m（dam）距的屏幕上沿水平h一h线或垂直V左-V左（V右—V右）线方向调整移动的距离，其计量单位为cm/dam
也可用偏移角α（°）表示。二者换算公式a = arc tg (1/1000)
2.1.3在屏幕上调整检验。将被调整检验车停置于屏幕前并与屏幕垂直，使前照灯基准中心*距屏幕10m，并使屏幕上h一h线与前照灯基准中心离地距离H等高；分别测量左、右，远、近光光束的水平和垂直照射方位的偏移值。2.1.4用测量仪调整检验。将被调整检验车按规定距离与测量仪对置，从测量仪的屏幕上分别检查左、右，远、近光光束的水平和垂直照射方位的偏移值。2.2调整与检验的要求
2.2.1机动车装用各类型灯近光光束在屏幕上的调整检验规定，见表1。A类灯：汽车、摩托车装用的、其配光性能分别符合GB4599一84、GB594886规定的前照灯。
B类灯：汽车、摩托车允许过渡使用的前照灯。*基准中心按GB4599—84规定：是指灯的配光镜有效透光表面中心。244
GB 7454---87

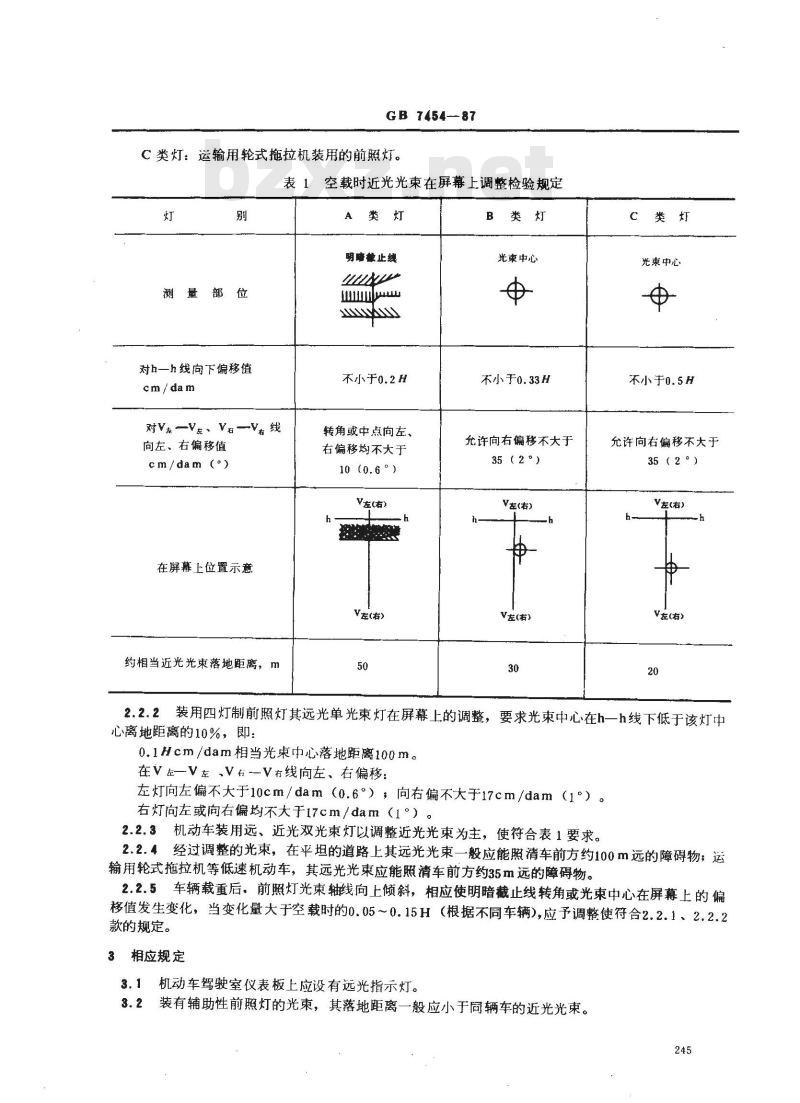

C类灯：运输用轮式拖拉机装用的前照灯。表1空载时近光光束在屏幕上调整检验规定灯
测量部位
对h—h线向下偏移值
cm/dam
对V左—V、V右—V看线
向左、右偏移值
cm/dam ()
在屏幕上位置示意
约相当近光光束落地距离，m
A类灯
明暗微止线
不小于0.2H
转角或中点向左、
右偏移均不大于
10(0.6°）
V左(右)
V左(右)
光束中心
不小于0.33H
允许向右偏移不大于
35（2°）
V左(右)
V左（右)
光东中心
不小于0.5H
允许向右偏移不大于
35（2°）
V左(右)
V左(右)
2.2.2装用四灯制前照灯其远光单光束灯在屏幕上的调整，要求光束中心在h一h线下低于该灯中心离地距离的10%，即：
0.1Hcm/dam相当光束中心落地距离100m。在V左一V左V右--V有线向左、右偏移：左灯向左偏不大于10cm/dam（0.6°）向右偏不大于17cm/dam（1°）。右灯向左或向右偏均不大于17cm/dam（1）2.2.3机动车装用远、近光双光束灯以调整近光光束为主，使符合表1要求。2.2.4经过调整的光束，在平坦的道路上其远光光束一般应能照清车前方约100m远的障碍物；运输用轮式拖拉机等低速机动车，其远光光束应能照清车前方约35m远的障碍物。2.2.5车辆载重后。前照灯光束轴线向上倾斜，相应使明暗截止线转角或光束中心在屏幕上的偏移值发生变化，当变化量大于空载时的0.05～0.15H（根据不同车辆），应予调整使符合2.2.1、2.2.2款的规定。
3相应规定
机动车驾驶室仪表板上应设有远光指示灯。3.12
装有辅助性前照灯的光束，其落地距离一般应小于同辆车的近光光束。3.2
GB 7454--87

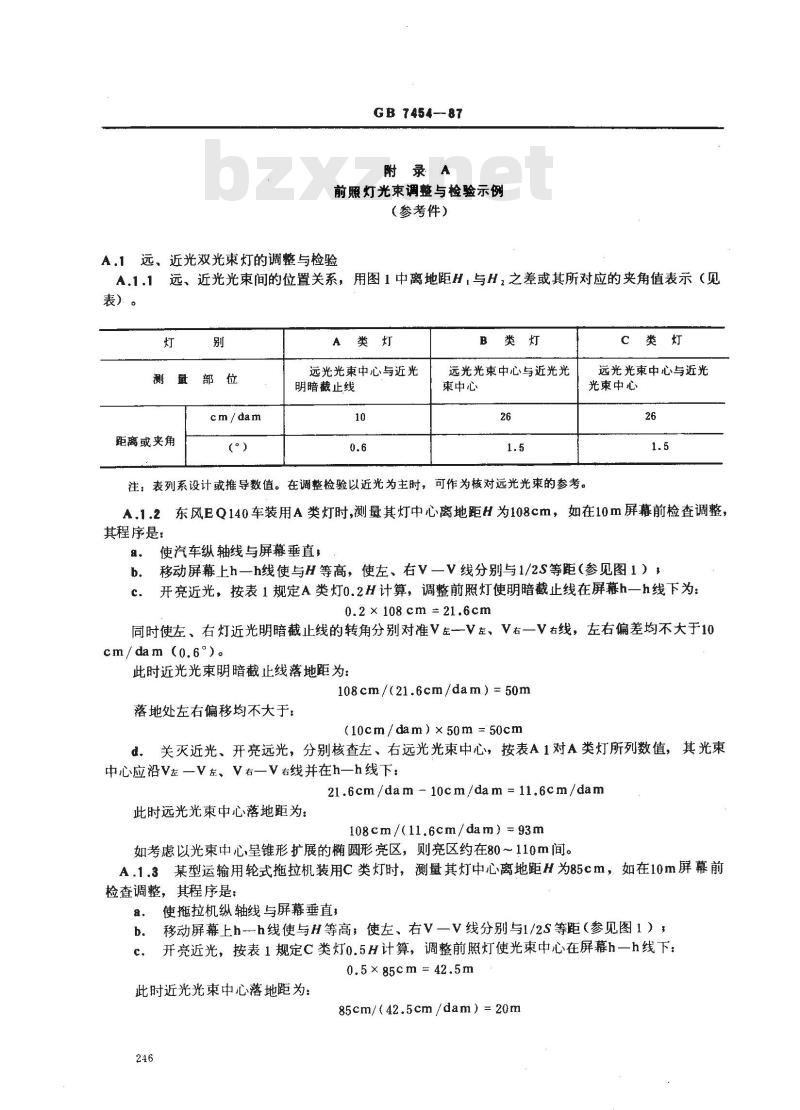

附录A
前照灯光束调整与检验示例
（参考件）
A.1远、近光双光束灯的调整与检验A.1.1远、近光光束间的位置关系，用图1中离地距H，与H，之差或其所对应的夹角值表示（见表）。
测鼠部位
cm/dam
距离或夹角
A类灯
远光光束中心与近光
明暗截止线
B类灯
远光光束中心与近光光
束中心
注：表列系设计或推导数值。在调整检验以近光为主时，可作为核对远光光束的参考。c类灯
远光光束中心与近光
光束中心
A.1.2东风EQ140车装用A类灯时，测量其灯中心离地距H为108cm，如在10m屏幕前检查调整，其程序是：
使汽车纵轴线与屏幕垂直，
移动屏幕上h一h线使与H等高，使左、右V一V线分别与1/2S等距（参见图1）开亮近光，按表1规定A类灯0.2H计算，调整前照灯使明暗截止线在屏幕h一h线下为：0.2×108cm=21.6cm
同时使左、右灯近光明暗截止线的转角分别对准V左--V左、V右一V右线，左右偏差均不大于10cm/dam (0.6°).
此时近光光束明暗截止线落地距为：108cm/(21.6cm/dam)=50m
落地处左右偏移均不大于：
(10cm/dam）×50m=50cm
d．关灭近光、开亮远光，分别核查左、右远光光束中心，按表A1对A类灯所列数值，其光束中心应沿V—V左、V右—V右线并在h—h线下：21.6cm/dam-10cm/dam=11.6cm/dam此时远光光束中心落地距为：
108cm/(11.6cm/dam）=93m
如考虑以光束中心呈锥形扩展的椭圆形亮区，则亮区约在80～110m间。A.1.3某型运输用轮式拖拉机装用C类灯时，测量其灯中心离地距H为85cm，如在10m屏幕前检查调整，其程序是：
8，使拖拉机纵轴线与屏幕垂直，移动屏幕上hh线使与H等高；使左、右V-V线分别与1/2S等距（参见图1）3b.
开亮近光，按表1规定C类灯o.5H计算，调整前照灯使光束中心在屏幕h一h线下：c.
0.5×85cm= 42.5m
此时近光光束中心落地距为：
85cm/（42.5cm/dam）=20m
GB 7454-87

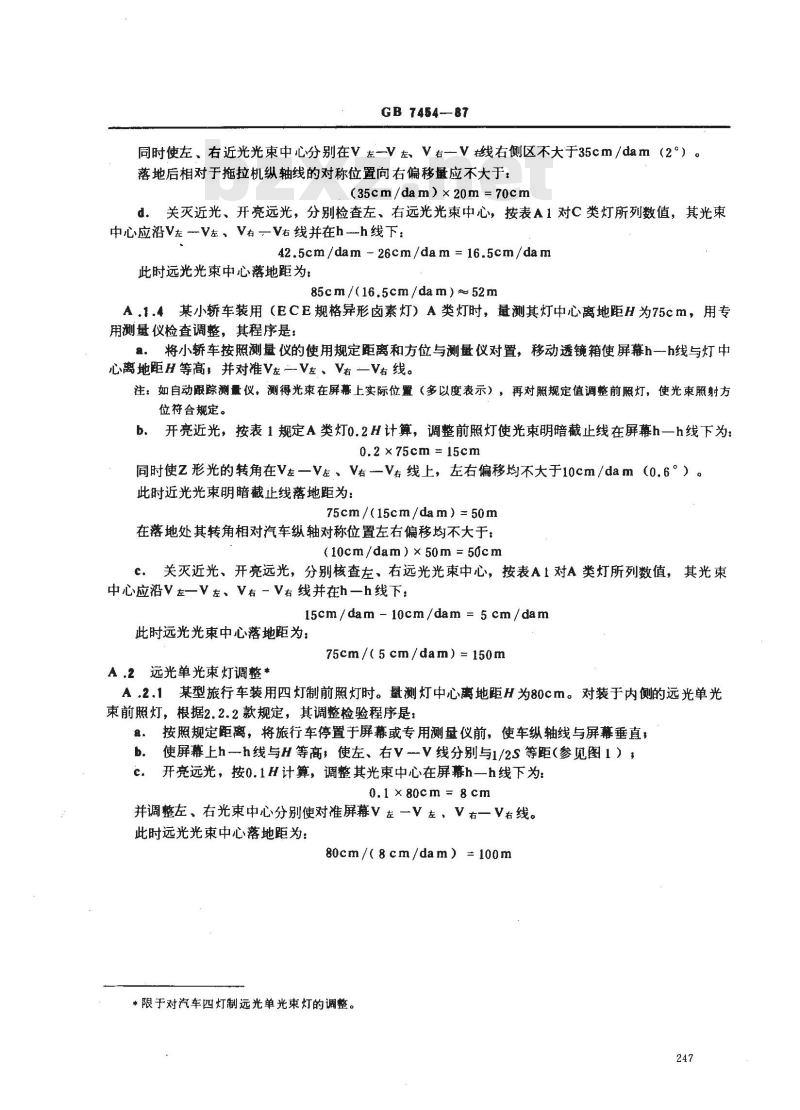

同时使左、右近光光束中心分别在V左-V左、V右一V线右侧区不大于35cm/dam（2°）。落地后相对于拖拉机纵轴线的对称位置向右偏移量应不大于：(35cm/dam）×20m=70cm
关灭近光、开亮远光，分别检查左、右远光光束中心，按表A1对C类灯所列数值，其光束d
中心应沿V左V左，V右一V右线并在h--h线下：42.5cm/dam-26cm/dam=16.5cm/dam此时远光光束中心落地距为：
85cm/(16.5cm/dam)～52m
A.1.4某小轿车装用（ECE规格异形卤素灯）A类灯时，量测其灯中心离地距H为75cm，用专用测量仪检查调整，其程序是：a。 将小轿车按照测量仪的使用规定距离和方位与测量仪对置，移动透镜箱使屏幕h一h线与灯中心离地距H等高，并对准V左一-V左，V右一V右线。注：如自动龈踪测量仪，测得光束在屏幕上实际位置（多以度表示），再对照规定值调整前照灯，使光束照射方位符合规定。
b．开亮近光，按表1规定A类灯o.2H计算，调整前照灯使光束明暗截止线在屏幕h一h线下为：0.2 ×75cm = 15cm
同时使z形光的转角在V左一V左，V右一V右线上，左右偏移均不大于10cm/dam（0.6°）。此时近光光束明暗截止线落地距为：75cm/(15cm/dam)= 50m
在落地处其转角相对汽车纵轴对称位置左右偏移均不大于：(10cm/dam）×50m=50cm
关灭近光、开亮远光，分别核查左、右远光光束中心，按表A1对A类灯所列数值，其光束c.
中心应沿V左一V左、V右－V右线并在h一h线下：15cm/dam - 10cm/dam = 5 cm/dam此时远光光束中心落地距为：
75cm/(5 cm/dam) = 150m
A.2远光单光束灯调整*
A.2.1某型旅行车装用四灯制前照灯时。量测灯中心离地距H为80cm。对装于内侧的远光单光束前照灯，根据2.2.2款规定，其调整检验程序是：按照规定距离，将旅行车停置于屏幕或专用测量仪前，使车纵轴线与屏幕垂直，a.
使屏幕上h-h线与H等高，使左、右V-V线分别与1/2S等距（参见图1）开亮远光，按0.1H计算，调整其光束中心在屏幕h一h线下为：c.
0.1×80cm=8cm
并调整左、右光束中心分别使对准屏幕V左一V左、V右一V右线。此时远光光束中心落地距为：
80cm/(8cm/dam）=100m
*限于对汽车四灯制远光单光束灯的调整。247
GB 7454—87
附录B
近光光束向下偏移量查对图
（参考件）
B.1对各种不同前照灯中心离地高H，A类、B类和C类灯的近光光束在10m屏幕hh线下偏移值，按2.1.1款表1计算绘制出如图B1。可用于快速查对。近光光速中心或明暗截止线转角在屏幕上h二h线下偏移量值
cm/dam
A类灯暗裁止线转角
B类灯
光束中心
光东中心
H一前照灯中心离地距cm
B.1.1近光光束向下偏移量查对示例。100
110115
B.1.1.1某型汽车装用A类灯时，量测灯中心离地距H为85cm，其查对程序：在图B1上找出H—85cm，
再在图B1A类灯线上（明暗截止线转角）找出交点；b.
近似读出明暗截止线向下偏移17cm/dam或1”。c.
B.1.1.2某型轮式拖拉机装用C类灯时，测其灯tt心离地距H为70cm，其查对程序：a.下载标准就来标准下载网
在图B1上找出H70cm，
再在图B1C类灯线上（光束中心）找出交点；近似读出光速中心向下偏移35cm/dam或2°。248
附加说明：
GB7454—87
本标准由中华人民共和国交通部提出，由交通部标准计量研究所归口。本标准由河北省交通厅负责起草。本标准主要起草人董先为。
