- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 7193.4-1987 不饱和聚酯树脂 80℃下反应活性测定方法

【国家标准(GB)】 不饱和聚酯树脂 80℃下反应活性测定方法
本网站 发布时间:
2024-07-29 08:12:22
- GB/T7193.4-1987
- 已作废
标准号:
GB/T 7193.4-1987
标准名称:
不饱和聚酯树脂 80℃下反应活性测定方法
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1987-01-16 -
实施日期:
1987-11-01 -
作废日期:
2009-04-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
73.03 KB
替代情况:
被GB/T 7193-2008代替采标情况:
=ISO 584-82

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准适用于不饱和聚酯树脂80℃下反应活性的测定。本标准等效采用ISO 584-1982《塑料??不饱和聚酯树脂??80℃下反应活性的测定(常规方法)》。 GB/T 7193.4-1987 不饱和聚酯树脂 80℃下反应活性测定方法 GB/T7193.4-1987

部分标准内容:

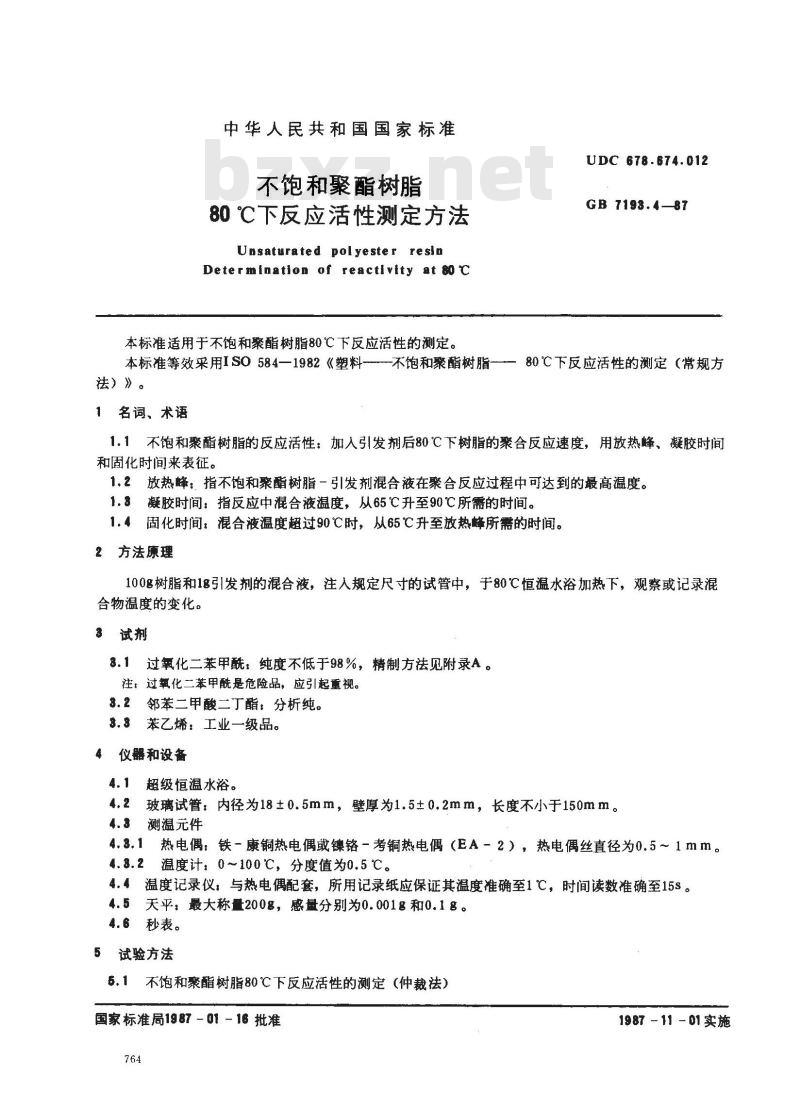

中华人民共和国国家标准
不饱和聚酯树脂
80℃下反应活性测定方法
Unsaturated polyester resin
Determination of reactivtty at so C本标准适用于不饱和聚酯树脂80℃下反应活性的测定。本标准等效采用ISO5841982《塑料不饱和聚酯树脂法)》。
1名词、术语
UDC 678.674.012www.bzxz.net
GB 7193.487
80℃下反应活性的测定(常规方1.1不饱和聚酯树脂的反应活性:加人引发剂后80℃下树脂的聚合反应速度,用放热峰、凝胶时间和固化时间来表征。
1.2放热峰:指不饱和聚酯树脂-引发剂混合液在聚合反应过程中可达到的最高温度。1.3凝胶时间:指反应中混合液温度,从65℃升至90℃所需的时间。1.4固化时间:混合液温度超过90℃时,从65℃升至放热峰所需的时间。2方法原理
100g树脂和1g引发剂的混合液,注人规定尺寸的试管中,于80℃恒温水浴加热下,观察或记录混合物温度的变化。
3试剂
3.1过氧化二苯甲酰,纯度不低于98%,精制方法见附录A。注:过氧化二苯甲酰是危险品,应引起重视。3.2邻苯二甲酸二丁酯:分析纯。苯乙烯:工业一级品。
仪器和设备
超级恒温水浴。
玻璃试管:内径为18±0.5mm,壁厚为1.5±0.2mm,长度不小于150mm。4.3
测温元件
4.3.1热电偶:铁-康铜热电偶或镍铬-考铜热电偶(EA-2),热电偶丝直径为0.5~1mm。4.3.2温度计:0~100℃,分度值为0.5℃。4.4温度记录仪:与热电偶配套,所用记录纸应保证其温度准确至1℃,时间读数准确至15s。4.5天平:最大称量200g,感量分别为0.001g和0.1g。4.6秒表。
试验方法
5.1不饱和聚酯树脂80℃下反应活性的测定(仲裁法)国家标准局1987 - 01 -16 批准764
1987 -11 - 01实施
GB7193.4---87

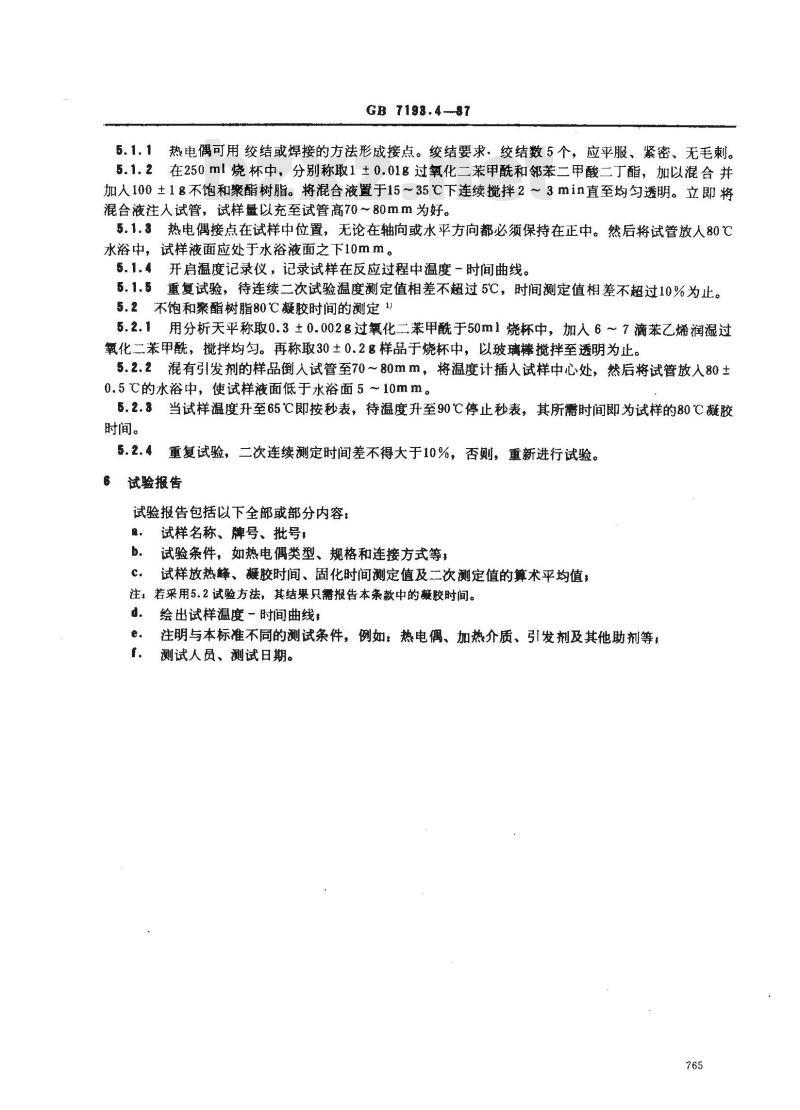

5.1.1热电偶可用绞结或焊接的方法形成接点。绞结要求.绞结数5个,应平服、紧密、无毛刺。5.1.2在250ml烧杯中,分别称取1±0.01g过氧化二苯甲酰和邻苯二甲酸二丁酯,加以混合并加入100±1g不饱和聚酯树脂。将混合液置于15~35℃下连续搅拌2~3min直至均勾透明。立即将混合液注人试管,试样量以充至试管高70~80mm为好。5.1.3热电偶接点在试样中位置,无论在轴向或水平方向都必须保持在正中。然后将试管放人80℃水浴中,试样液面应处于水浴液面之下10mm。5.1.4开启温度记录仪,记录试样在反应过程中温度-时间曲线。5.1.5重复试验,待连续二次试验温度测定值相差不超过5℃,时间测定值相差不超过10%为止。5.2不饱和聚酯树脂80℃凝胶时间的测定1)5.2.1用分析天平称取0.3±0.002g过氧化二苯甲酰于50ml烧杯中,加人6~7滴苯乙烯润湿过氧化二苯甲酰,搅拌均匀。再称取30±0.2g样品于烧杯中,以玻璃棒搅拌至透明为止。5.2.2混有引发剂的样品倒入试管至70~80mm,将温度计插入试样中心处,然后将试管放人80土0.5℃的水浴中,使试样液面低于水浴面5~10mm。5.2.8当试样温度升至65℃即按秒表,待温度升至90℃停止秒表,其所需时间即为试样的80℃凝胶时间。
重复试验,二次连续测定时间差不得大于10%,否则,重新进行试验。6
试验报告
试验报告包括以下全部或部分内容:试样名称、牌号、批号,
试验条件,如热电偶类型、规格和连接方式等,c.
试样放热峰、凝胶时间、固化时间测定值及二次测定值的算术平均值,注:若采用5.2试验方法,其结巢只需报告本条款中的凝胶时间。d.
绘出试样温度一时间曲线,
注明与本标准不同的测试条件,例如:热电偶、加热介质、引发剂及其他助剂等测试人员、测试日期。
GB7193.4--87

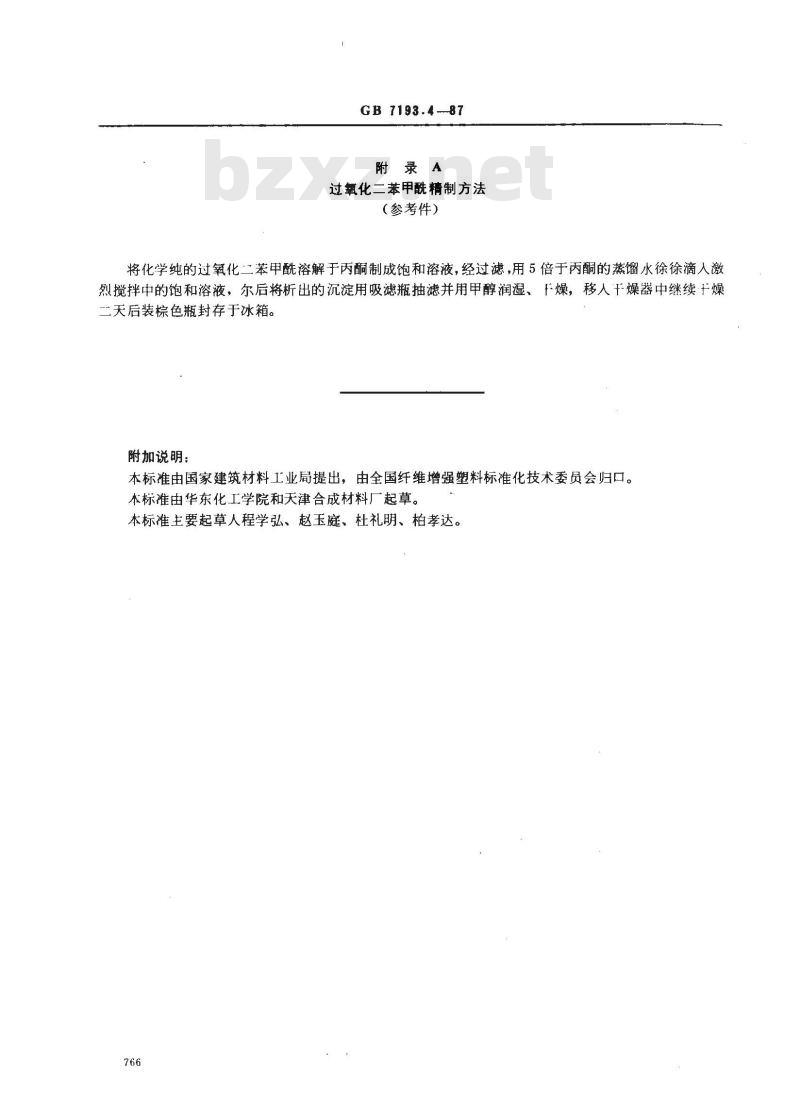

附录A
过氧化二苯甲酰精制方法
(参考件)
将化学纯的过氧化二苯甲酰溶解于丙酮制成饱和溶液,经过滤,用5倍于丙酮的蒸馏水徐徐滴人激烈搅拌中的饱和溶液,尔后将析出的沉淀用吸滤瓶抽滤并用甲醇润湿、燥,移人干燥器中继续干燥二天后装棕色瓶封存于冰箱。
附加说明:
本标准由国家建筑材料工业局提出,由全国纤维增强塑料标准化技术委员会归口。本标准由华东化工学院和天津合成材料厂起草。本标准主要起草人程学弘、赵玉庭、杜礼明、柏孝达。766
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
不饱和聚酯树脂
80℃下反应活性测定方法
Unsaturated polyester resin
Determination of reactivtty at so C本标准适用于不饱和聚酯树脂80℃下反应活性的测定。本标准等效采用ISO5841982《塑料不饱和聚酯树脂法)》。
1名词、术语
UDC 678.674.012www.bzxz.net
GB 7193.487
80℃下反应活性的测定(常规方1.1不饱和聚酯树脂的反应活性:加人引发剂后80℃下树脂的聚合反应速度,用放热峰、凝胶时间和固化时间来表征。
1.2放热峰:指不饱和聚酯树脂-引发剂混合液在聚合反应过程中可达到的最高温度。1.3凝胶时间:指反应中混合液温度,从65℃升至90℃所需的时间。1.4固化时间:混合液温度超过90℃时,从65℃升至放热峰所需的时间。2方法原理
100g树脂和1g引发剂的混合液,注人规定尺寸的试管中,于80℃恒温水浴加热下,观察或记录混合物温度的变化。
3试剂
3.1过氧化二苯甲酰,纯度不低于98%,精制方法见附录A。注:过氧化二苯甲酰是危险品,应引起重视。3.2邻苯二甲酸二丁酯:分析纯。苯乙烯:工业一级品。
仪器和设备
超级恒温水浴。
玻璃试管:内径为18±0.5mm,壁厚为1.5±0.2mm,长度不小于150mm。4.3
测温元件
4.3.1热电偶:铁-康铜热电偶或镍铬-考铜热电偶(EA-2),热电偶丝直径为0.5~1mm。4.3.2温度计:0~100℃,分度值为0.5℃。4.4温度记录仪:与热电偶配套,所用记录纸应保证其温度准确至1℃,时间读数准确至15s。4.5天平:最大称量200g,感量分别为0.001g和0.1g。4.6秒表。
试验方法
5.1不饱和聚酯树脂80℃下反应活性的测定(仲裁法)国家标准局1987 - 01 -16 批准764
1987 -11 - 01实施
GB7193.4---87
5.1.1热电偶可用绞结或焊接的方法形成接点。绞结要求.绞结数5个,应平服、紧密、无毛刺。5.1.2在250ml烧杯中,分别称取1±0.01g过氧化二苯甲酰和邻苯二甲酸二丁酯,加以混合并加入100±1g不饱和聚酯树脂。将混合液置于15~35℃下连续搅拌2~3min直至均勾透明。立即将混合液注人试管,试样量以充至试管高70~80mm为好。5.1.3热电偶接点在试样中位置,无论在轴向或水平方向都必须保持在正中。然后将试管放人80℃水浴中,试样液面应处于水浴液面之下10mm。5.1.4开启温度记录仪,记录试样在反应过程中温度-时间曲线。5.1.5重复试验,待连续二次试验温度测定值相差不超过5℃,时间测定值相差不超过10%为止。5.2不饱和聚酯树脂80℃凝胶时间的测定1)5.2.1用分析天平称取0.3±0.002g过氧化二苯甲酰于50ml烧杯中,加人6~7滴苯乙烯润湿过氧化二苯甲酰,搅拌均匀。再称取30±0.2g样品于烧杯中,以玻璃棒搅拌至透明为止。5.2.2混有引发剂的样品倒入试管至70~80mm,将温度计插入试样中心处,然后将试管放人80土0.5℃的水浴中,使试样液面低于水浴面5~10mm。5.2.8当试样温度升至65℃即按秒表,待温度升至90℃停止秒表,其所需时间即为试样的80℃凝胶时间。
重复试验,二次连续测定时间差不得大于10%,否则,重新进行试验。6
试验报告
试验报告包括以下全部或部分内容:试样名称、牌号、批号,
试验条件,如热电偶类型、规格和连接方式等,c.
试样放热峰、凝胶时间、固化时间测定值及二次测定值的算术平均值,注:若采用5.2试验方法,其结巢只需报告本条款中的凝胶时间。d.
绘出试样温度一时间曲线,
注明与本标准不同的测试条件,例如:热电偶、加热介质、引发剂及其他助剂等测试人员、测试日期。
GB7193.4--87
附录A
过氧化二苯甲酰精制方法
(参考件)
将化学纯的过氧化二苯甲酰溶解于丙酮制成饱和溶液,经过滤,用5倍于丙酮的蒸馏水徐徐滴人激烈搅拌中的饱和溶液,尔后将析出的沉淀用吸滤瓶抽滤并用甲醇润湿、燥,移人干燥器中继续干燥二天后装棕色瓶封存于冰箱。
附加说明:
本标准由国家建筑材料工业局提出,由全国纤维增强塑料标准化技术委员会归口。本标准由华东化工学院和天津合成材料厂起草。本标准主要起草人程学弘、赵玉庭、杜礼明、柏孝达。766
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:



- 热门标准
- 国家标准(GB)
- GB/T42193.4-2022 道路车辆 车辆和外部设备之间排放相关诊断的通信 第4部分:外部测试设备
- GB/T24372-2009 纺织机械与附件 卷绕纱线用筒管 名称
- GB9053-2013 稳定轻烃
- GB/T17616-2013 钢铁及合金牌号统一数字代号体系
- GB50205-2001 钢结构工程施工质量验收规范
- GB/T5009.74-2003 食品添加剂中重金属限量试验
- GB/T22916-2008 水泡性口炎病毒荧光RT-PCR检测方法
- GB/T24678.1-2009 植物保护机械 便携式宽幅远射程喷雾机
- GB/T24675.3-2009 保护性耕作机械 弹齿耙
- GB/T30727-2014 固体生物质燃料发热量测定方法
- GB11297.9-1989 热释电材料介质损耗角正切tanδ的测试方法
- GB/T4325.18-1984 钼化学分析方法 原子吸收分光光度法测定钾量
- GB/T4588.3-1988 印制电路板设计和使用
- GB/T4458.1-1984 机械制图 图样画法
- GB50513-2009 城市水系规划规范
- 行业新闻
- 交易所比特币供应量在新里程碑下持续低迷,这是利好信号吗?
- 日本公司Metaplanet购入1,005枚比特币,持仓量超越银河数码
- 以太坊的犹豫不决掩盖了牛市格局——这就是为什么BTC掌握关键
- BitMine筹集2.5亿美元携手顶级加密货币投资者推出以太坊国库
- 三年前投入1万美元的柴犬币(SHIB)如今仅值10,800美元,而这款迷因币或将在2025年将其变成54万美元
- 标普500指数持续上涨,投资者押注贸易谈判
- 分析师称MoonBull为2025年最佳潜力加密货币,当前最值得关注的5大模因币
- Bitwise首席执行官引发关于Ripple未来定位的辩论:详情
- BTT币是什么?虚拟币背景、用途与路标解析
- 成功审计让Ruvi AI(RUVI)获得行业关注,它会是下一个百倍潜力币吗?
- 美国证券交易委员会批准灰度多元加密指数ETF:XRP、SOL、ADA将受益
- WazirX因在2000亿卢比黑客攻击前支付342亿卢比而受到抨击
- Metaplanet 超越特斯拉、CleanSpark 和 Galaxy Digital,购入 13,350 枚比特币
- 比特币创下历史新高,现在是买入比特币和加密货币的时机吗?
- 探索加密货币薪资的未来:比特币的影响与监管变革
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
