【国家标准(GB)】 铝及铝合金化学分析方法 草酸盐总量法测定稀土总量

GB/T6987.32-2001

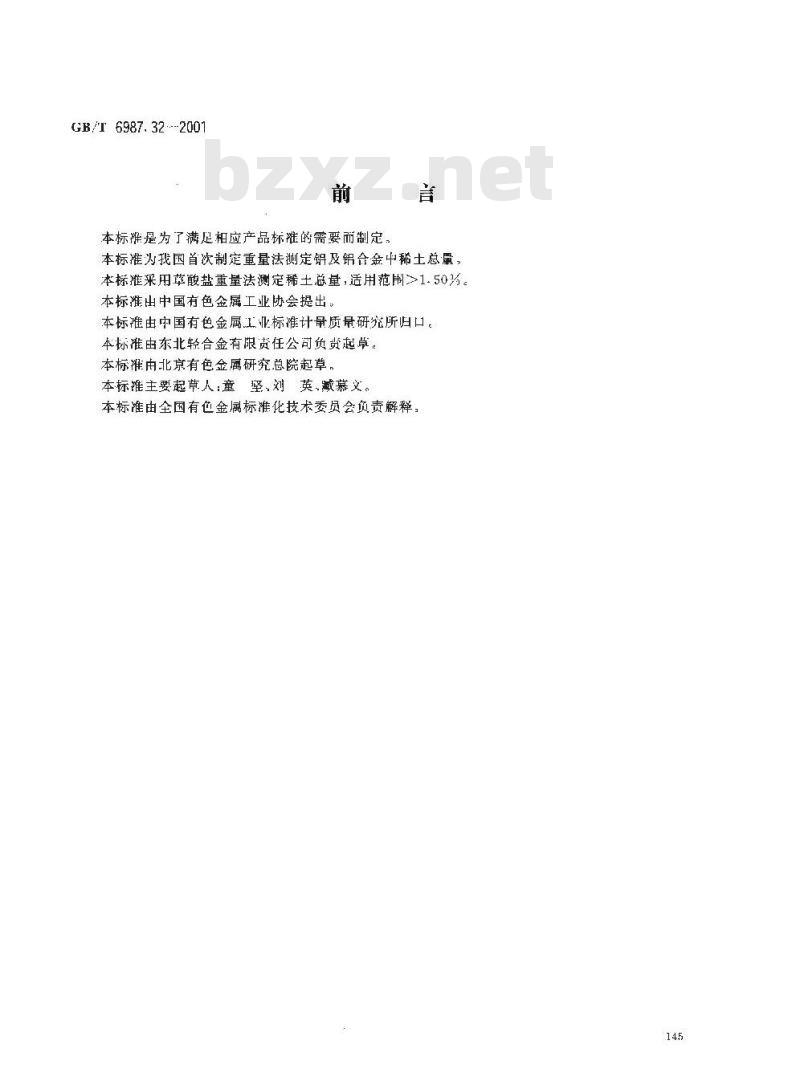

本标准是为了满足相应产品标准的需要而制定，言
本标准为我国首次制定重量法测定铝及铝合金中稀土总量，本标准采用草革酸盐重量法测定稀土总量，适用范围>1.50为。本标准出中国有色金属工业协会提出。本标准由中国有色金属业标准计量质量研究所归口。本标准由东北轻合金有限资任公司负贡起草，本标谁由北京有色金属研究总院起草。本标主要起草人:童撃,刘英.藏幕义。本标准由全国有他金属标准化技术委员会负责解释，14.5
1范围

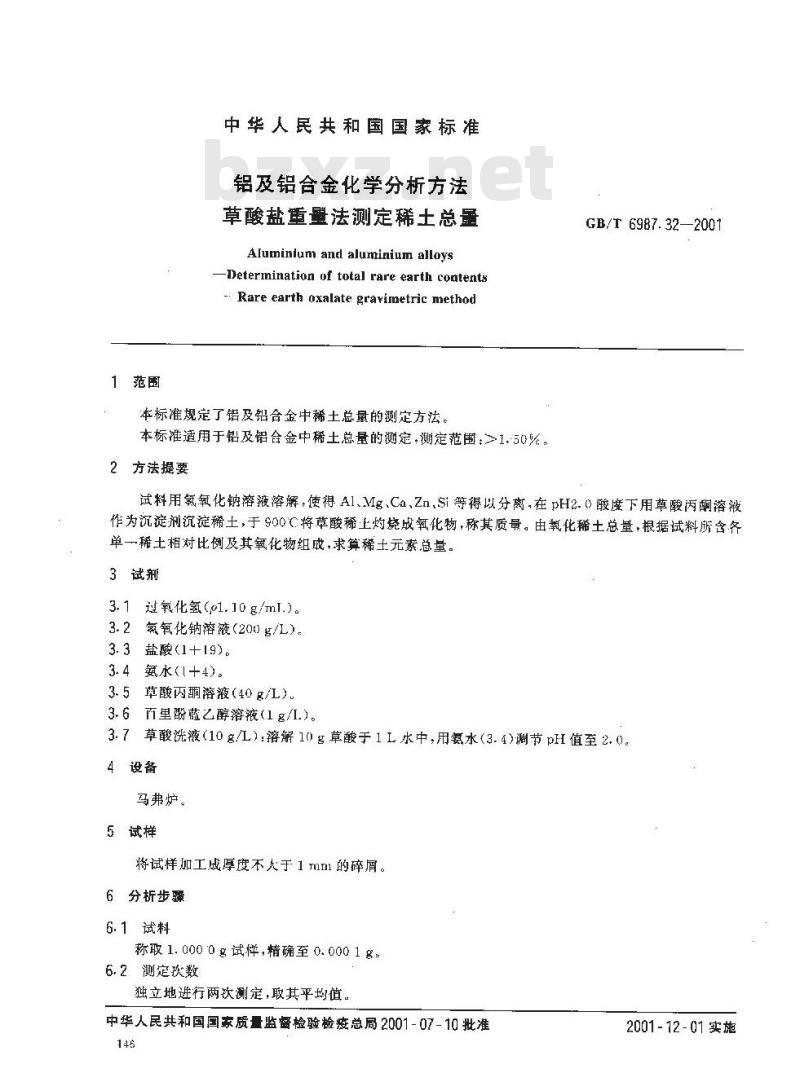

中华人民共和国国家标准
铝及铝合金化学分析方法
草酸盐重壁法测定稀土总量
Aluminium and aluminium alloysDetermination of total rare earth contents-: Rare earth oxalate gravimetric method本标准规定了铝及铝合金中稀土总量的测定方法，本标准适用于铅及铝合金中稀土总量的测定.测定范围：1.50%2方法提要
GB/T6987.32—2001
试料用氮氧化钠溶液溶解，使得Al.Mg.Ca，Zn，Si等得以分离，在pH2.0酸度下用草酸丙酮溶液作为沉淀剂沉淀稀土，于900℃将草酸稀上灼烧成氧化物，称其质量。由氧化稀土总量，根据试料所含各单一稀土相对比例及其氧化物组成，求算稀土元素总量。3试剂
3.1过氧化氢（01.10g/ml.)。
3.2氢氢化钠溶液（200g/L）。
3.3盐酸(1+19)。
3.4氨水(I+4)。
3.5草酸丙酮溶液（40g/L）。Www.bzxZ.net
3.6丙里酚蓝乙醇溶液（1g/1.）。3.7草酸洗液（10g/L)：溶解10g草酸于1L水中，用氨水（3.4)调节pH值至2.0。4设备
马弗炉。
5试样
将试样加工成厚度不人于1mm的碎屑。6分析步骤
6.1试料
称取1.0000g试样，精确至0.0001名6.2测定次数
独立地进行两钦测定，取其平均值。中华人民共和国国家质量监密检验检疫总局2001-07-10批准146
2001-12-01 实施

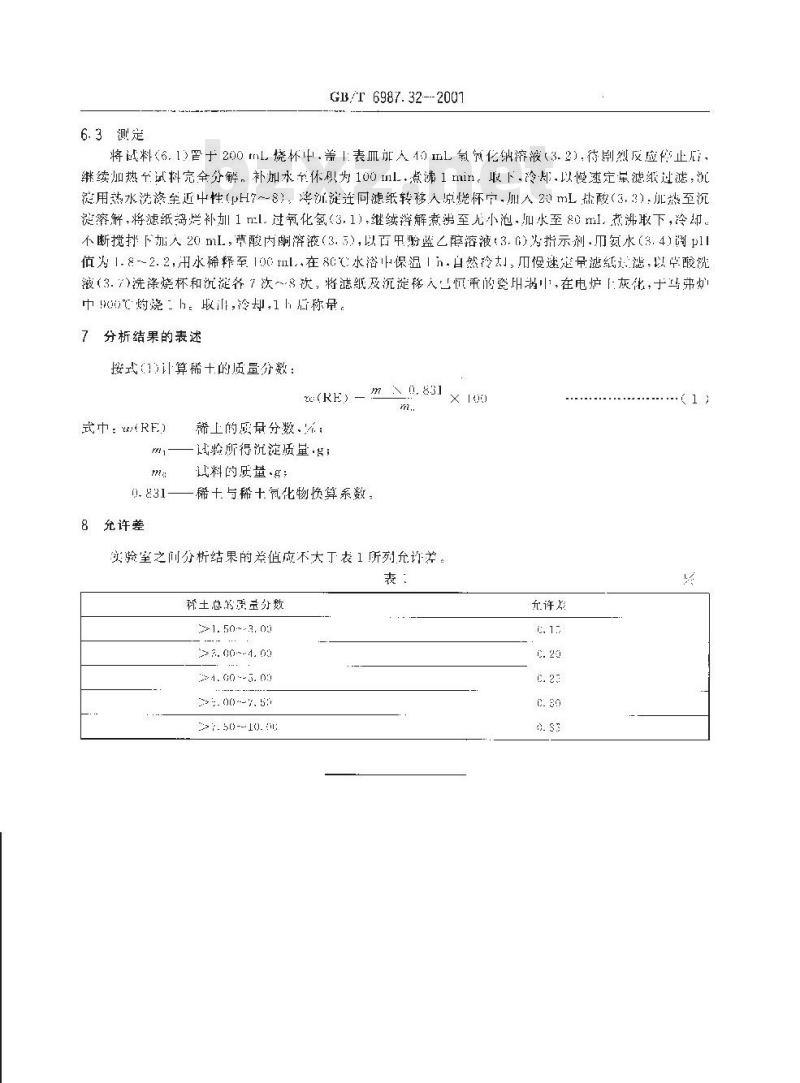

6.3测是　
GB/T 6987. 32--2001
将试料（6.1)置于200mL烧杯中.盖上表瓜人40ml氢氧化纳济液（3.2).待削烈反应停止，继续加热试料完全分解，补加水至体积为100 nl，煮沸1min。收下冷邱以慢速定量滤纸过滤，沉滤用热水洗落全近中性（H7~-8），逆证淀连同滤纸转移人原烧怀它加人2mL热酸（3.3).热至沉涎溶解，将滤纸捣烂补加1nl过氧化氢3.1）,继续辫解煮粥至儿小泡.加水至80ml热沸取下，冷却不断搅球下加人20 mL，草酸内酮溶液（3.5）,以百甲骑蓝乙醇溶液.3.G）为指示剂.而氮水（3.4)p1I值为1.82.2，用水稀释至10ml在8C（水裕中保温1白然玲，慢速定量滤纸滤，以毕酸液（3.7)洗涤烧杯和沉淀各7次8次，将滤纸及沉淀移入巴忆重的瓷均满叶，在电炉「灰化，于马弗炉中o烧：h：取，冷却，1h后称量。7分析结果的表述
接式(1)计算稀+的质量分数：
m A 0.831
Ze(RE)—
武中：RE
稀上的虑量分数、：
-试验所得沉淀质量·\：
让料的乐量g;
0.&31—稀十与稀+氮化物换算系数，8允许差
实验室之间分析结果的差值应不大丁表1所列允许差表
称土总质量分数
2-1. 50~-3. 05
>. 00~-4. 05
24.00-5.02
. 00--7, 5
2>+. 50--10.
充许始
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
