- GB/T 6804-2002 烧结金属衬套 径向压溃强度的测定

【国家标准(GB)】 烧结金属衬套 径向压溃强度的测定
本网站 发布时间:
2024-07-29 13:01:15
- GB/T6804-2002
- 已作废
标准号:
GB/T 6804-2002
标准名称:
烧结金属衬套 径向压溃强度的测定
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
2002-04-09 -
实施日期:
2002-10-01 -
作废日期:
2009-02-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
104.48 KB
标准ICS号:
冶金>>77.160粉末冶金中标分类号:
冶金>>粉末冶金>>H72粉末冶金材料与制品
替代情况:
替代GB/T 6804-1986;被GB/T 6804-2008代替采标情况:
eqv ISO 2739:1973

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了圆筒形烧结金属衬套径向压溃强度的测定方法。本标准适用于纯金属粉末或合金粉末制成的烧结衬套。带挡边的烧结金属衬套(滑动轴承)如需测定径向压溃强度,可将外径尺寸不同的部分切除,测定主体部分。球形烧结金属轴承由供需双方协议,参考本标准规定的方法测定压溃负荷。 GB/T 6804-2002 烧结金属衬套 径向压溃强度的测定 GB/T6804-2002

部分标准内容:

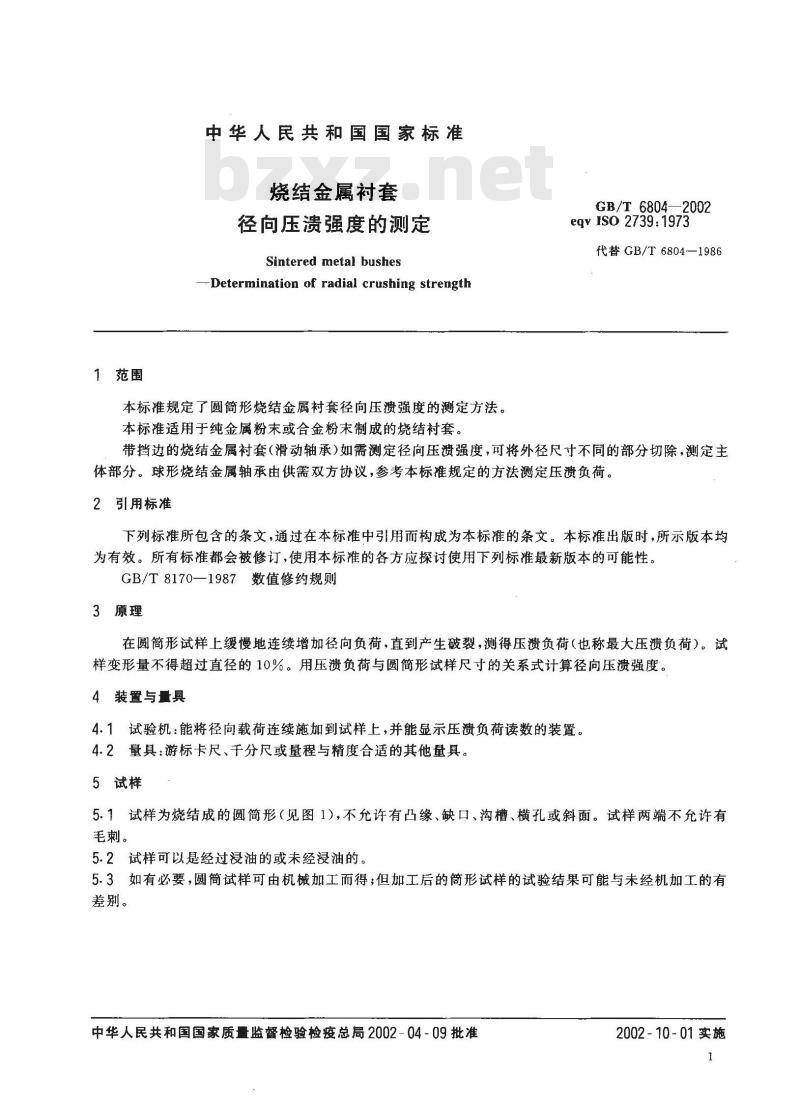

ICS 77. 160
中华人民共和国国家标准
GB/T6804—2002
eqyIso2739:1973
烧结金属衬套
径向压溃强度的测定
Sintered metal bushes
-Determination of radial crushing strength2002-04-09发布
中华人民共和国
国家质量监督检验检疫总局
2002-10-01实施
GB/T 6804-2002

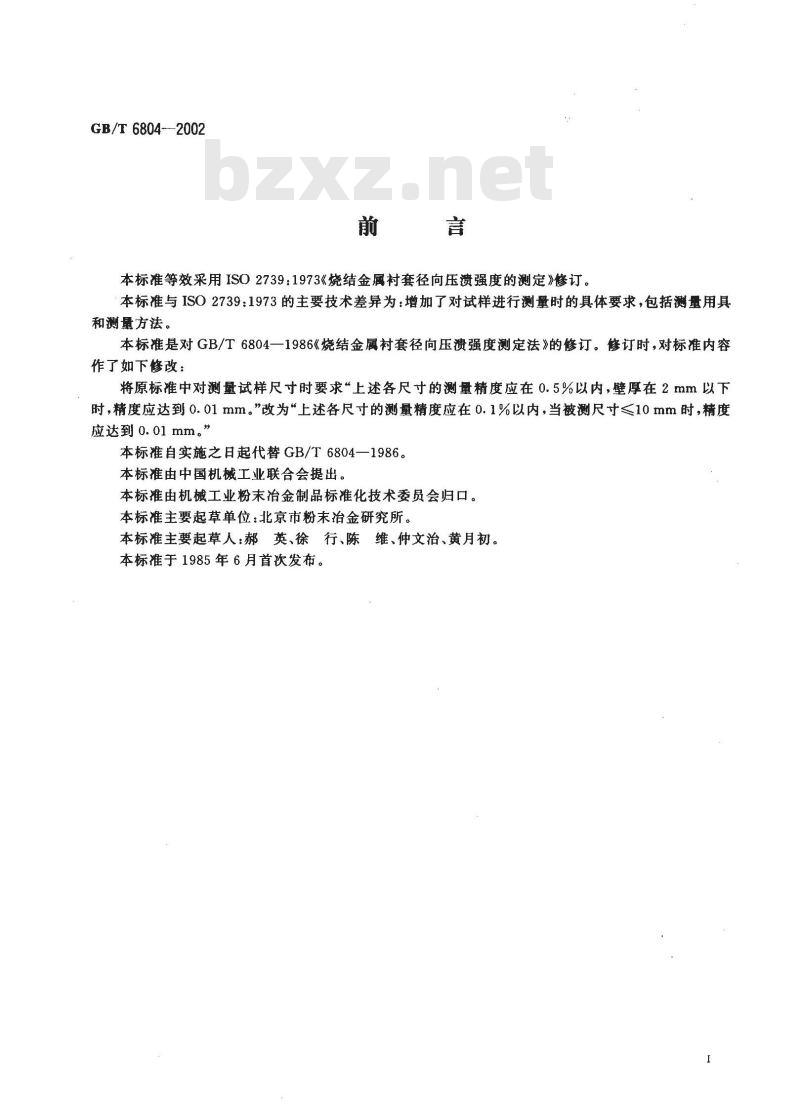

本标准等效采用ISO2739:1973《烧结金属衬套径向压溃强度的测定》修订。本标准与ISO2739:1973的主要技术差异为:增加了对试样进行测量时的具体要求,包括测量用具和测量方法。
本标准是对GB/T 6804一1986《烧结金属衬套径向压溃强度测定法》的修订。修订时,对标准内容作了如下修改:
将原标准中对测量试样尺寸时要求“上述各尺寸的测量精度应在 0.5%以内,壁厚在2 mm 以下时,精度应达到0.01mm。”改为“上述各尺寸的测量精度应在0.1%以内,当被测尺寸<10mm时,精度应达到0.01mm。”
本标准自实施之日起代替GB/T6804—1986。本标准由中国机械工业联合会提出。本标准由机械工业粉末冶金制品标准化技术委员会归口。本标准主要起草单位:北京市粉末冶金研究所。本标准主要起草人:郝英、徐行、陈维、仲文治、黄月初。本标准于1985年6月首次发布。
GB/T6804—2002

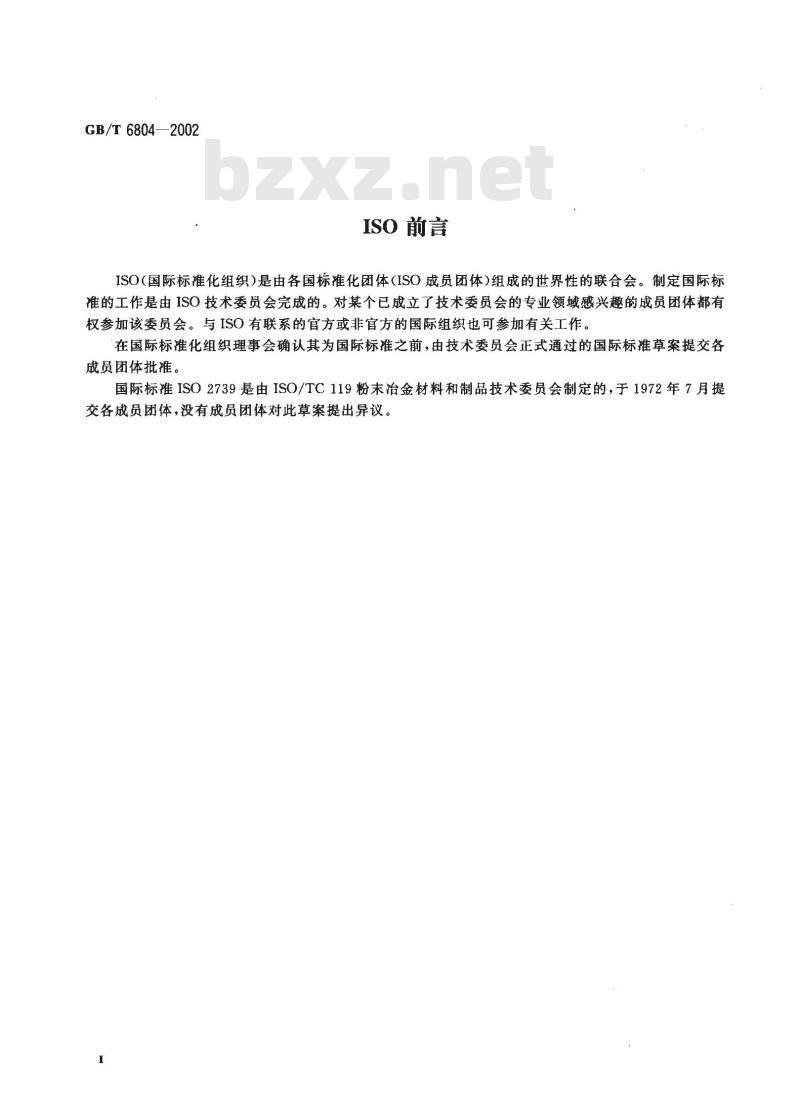

ISO前言
ISO(国际标准化组织)是由各国标准化团体(ISO成员团体)组成的世界性的联合会。制定国际标准的工作是由ISO技术委员会完成的。对某个已成立了技术委员会的专业领域感兴趣的成员团体都有权参加该委员会。与ISO有联系的官方或非官方的国际组织也可参加有关工作。在国际标准化组织理事会确认其为国际标准之前,由技术委员会正式通过的国际标准草案提交各成员团体批推。
国际标准ISO2739是由ISO/TC119粉末治金材料和制品技术委员会制定的,于1972年7月提交各成员团体,没有成员团体对此草案提出异议。1范围
中华人民共和国国家标准
烧结金属衬套
径向压溃强度的测定
Sintered metal bushes
-Determination of radial crushing strength本标准规定了圆简形烧结金属衬套径向压溃强度的測定方法。本标准适用于纯金属粉末或合金粉末制成的烧结衬套。GB/T 6804—2002
eqv ISO 2739:1973
代替GB/T6804-1986
带挡边的烧结金属衬套(滑动轴承)如需测定径向压溃强度,可将外径尺寸不同的部分切除,测定主体部分。球形烧结金属轴承由供需双方协议,参考本标准规定的方法测定压溃负荷。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T8170—1987数值修约规则
3原理
在圆简形试样上缓慢地连续增加径向负荷,直到产生破裂,测得压溃负荷(也称最大压溃负荷)。试样变形量不得超过直径的10%。用压溃负荷与圆简形试样尺寸的关系式计算径向压溃强度。4装置与量具
4.1试验机:能将径向载荷连续施加到试样上,并能显示压溃负荷读数的装置。4.2量具:游标卡尺、千分尺或量程与精度合适的其他量具。5试样
5.1试样为烧结成的圆筒形(见图1),不允许有凸缘、缺口、沟槽、横孔或斜面。试样两端不允许有毛刺。
5.2试样可以是经过浸油的或未经浸油的。5.3如有必要,圆筒试样可由机械加工而得;但加工后的筒形试样的试验结果可能与未经机加工的有差别。
中华人民共和国国家质量监督检验检疫总局2002-04-09批准2002-10-01实施

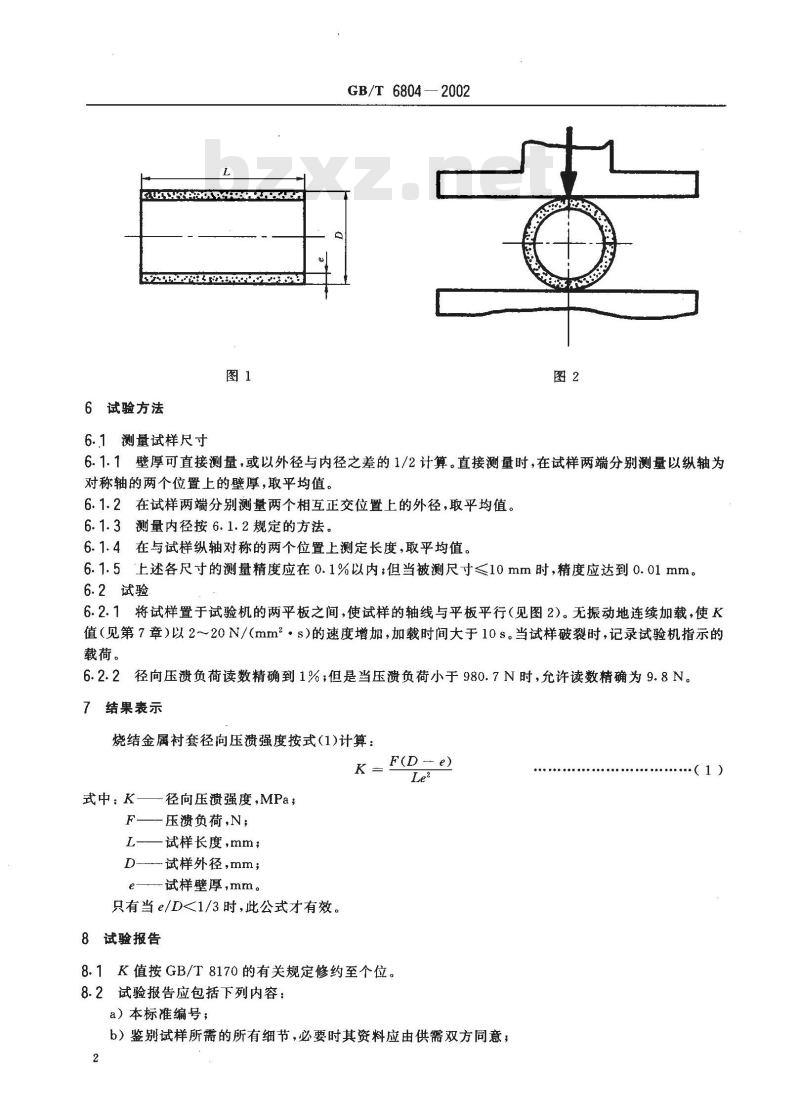

6试验方法
6..1测量试样尺寸
GB/T6804
6.1.1壁厚可直接测量,或以外径与内径之差的1/2计算。直接测量时,在试样两端分别测量以纵轴为对称轴的两个位置上的壁厚,取平均值。6.1.2在试样两端分别测量两个相互正交位置上的外径,取平均值。6.1.3测量内径按6.1.2规定的方法。6.1.4在与试样纵轴对称的两个位置上测定长度,取平均值。6.1.5上述各尺寸的测量精度应在0.1%以内;但当被测尺寸≤10mm时,精度应达到0.01 mm。6.2试验
6.2.1将试样置于试验机的两平板之间,使试样的轴线与平板平行(见图2)。无振动地连续加载,使K值(见第7章)以2~20N/(mm2·s)的速度增加,加载时间大于10s。当试样破裂时,记录试验机指示的载荷。
6.2.2径向压溃负荷读数精确到1%;但是当压溃负荷小于980.7N时,允许读数精确为9.8N。结果表示
烧结金属衬套径向压溃强度按式(1)计算:K=
式中:K
径向压溃强度MPa;
压溃负荷,N;
L-一试样长度,mm;
D试样外径,mm;
试样壁厚,mm。
只有当e/D<1/3时,此公式才有效。8试验报告
F(D→ e)
8.1K值按GB/T8170的有关规定修约至个位。8.2试验报告应包括下列内容:
a)本标准编号;www.bzxz.net
b)鉴别试样所需的所有细节,必要时其资料应由供需双方同意;2
c)试样是烧结态还是经过整形;GB/T6804-2002
d)试样是否经过加工,如果经过加工,应图示说明加工部位;e)试样是否浸油;
f)试验结果,
g)本标准未规定的操作,
h)可能影响试验结果的任何细节。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T6804—2002
eqyIso2739:1973
烧结金属衬套
径向压溃强度的测定
Sintered metal bushes
-Determination of radial crushing strength2002-04-09发布
中华人民共和国
国家质量监督检验检疫总局
2002-10-01实施
GB/T 6804-2002
本标准等效采用ISO2739:1973《烧结金属衬套径向压溃强度的测定》修订。本标准与ISO2739:1973的主要技术差异为:增加了对试样进行测量时的具体要求,包括测量用具和测量方法。
本标准是对GB/T 6804一1986《烧结金属衬套径向压溃强度测定法》的修订。修订时,对标准内容作了如下修改:
将原标准中对测量试样尺寸时要求“上述各尺寸的测量精度应在 0.5%以内,壁厚在2 mm 以下时,精度应达到0.01mm。”改为“上述各尺寸的测量精度应在0.1%以内,当被测尺寸<10mm时,精度应达到0.01mm。”
本标准自实施之日起代替GB/T6804—1986。本标准由中国机械工业联合会提出。本标准由机械工业粉末冶金制品标准化技术委员会归口。本标准主要起草单位:北京市粉末冶金研究所。本标准主要起草人:郝英、徐行、陈维、仲文治、黄月初。本标准于1985年6月首次发布。
GB/T6804—2002
ISO前言
ISO(国际标准化组织)是由各国标准化团体(ISO成员团体)组成的世界性的联合会。制定国际标准的工作是由ISO技术委员会完成的。对某个已成立了技术委员会的专业领域感兴趣的成员团体都有权参加该委员会。与ISO有联系的官方或非官方的国际组织也可参加有关工作。在国际标准化组织理事会确认其为国际标准之前,由技术委员会正式通过的国际标准草案提交各成员团体批推。
国际标准ISO2739是由ISO/TC119粉末治金材料和制品技术委员会制定的,于1972年7月提交各成员团体,没有成员团体对此草案提出异议。1范围
中华人民共和国国家标准
烧结金属衬套
径向压溃强度的测定
Sintered metal bushes
-Determination of radial crushing strength本标准规定了圆简形烧结金属衬套径向压溃强度的測定方法。本标准适用于纯金属粉末或合金粉末制成的烧结衬套。GB/T 6804—2002
eqv ISO 2739:1973
代替GB/T6804-1986
带挡边的烧结金属衬套(滑动轴承)如需测定径向压溃强度,可将外径尺寸不同的部分切除,测定主体部分。球形烧结金属轴承由供需双方协议,参考本标准规定的方法测定压溃负荷。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T8170—1987数值修约规则
3原理
在圆简形试样上缓慢地连续增加径向负荷,直到产生破裂,测得压溃负荷(也称最大压溃负荷)。试样变形量不得超过直径的10%。用压溃负荷与圆简形试样尺寸的关系式计算径向压溃强度。4装置与量具
4.1试验机:能将径向载荷连续施加到试样上,并能显示压溃负荷读数的装置。4.2量具:游标卡尺、千分尺或量程与精度合适的其他量具。5试样
5.1试样为烧结成的圆筒形(见图1),不允许有凸缘、缺口、沟槽、横孔或斜面。试样两端不允许有毛刺。
5.2试样可以是经过浸油的或未经浸油的。5.3如有必要,圆筒试样可由机械加工而得;但加工后的筒形试样的试验结果可能与未经机加工的有差别。
中华人民共和国国家质量监督检验检疫总局2002-04-09批准2002-10-01实施
6试验方法
6..1测量试样尺寸
GB/T6804
6.1.1壁厚可直接测量,或以外径与内径之差的1/2计算。直接测量时,在试样两端分别测量以纵轴为对称轴的两个位置上的壁厚,取平均值。6.1.2在试样两端分别测量两个相互正交位置上的外径,取平均值。6.1.3测量内径按6.1.2规定的方法。6.1.4在与试样纵轴对称的两个位置上测定长度,取平均值。6.1.5上述各尺寸的测量精度应在0.1%以内;但当被测尺寸≤10mm时,精度应达到0.01 mm。6.2试验
6.2.1将试样置于试验机的两平板之间,使试样的轴线与平板平行(见图2)。无振动地连续加载,使K值(见第7章)以2~20N/(mm2·s)的速度增加,加载时间大于10s。当试样破裂时,记录试验机指示的载荷。
6.2.2径向压溃负荷读数精确到1%;但是当压溃负荷小于980.7N时,允许读数精确为9.8N。结果表示
烧结金属衬套径向压溃强度按式(1)计算:K=
式中:K
径向压溃强度MPa;
压溃负荷,N;
L-一试样长度,mm;
D试样外径,mm;
试样壁厚,mm。
只有当e/D<1/3时,此公式才有效。8试验报告
F(D→ e)
8.1K值按GB/T8170的有关规定修约至个位。8.2试验报告应包括下列内容:
a)本标准编号;www.bzxz.net
b)鉴别试样所需的所有细节,必要时其资料应由供需双方同意;2
c)试样是烧结态还是经过整形;GB/T6804-2002
d)试样是否经过加工,如果经过加工,应图示说明加工部位;e)试样是否浸油;
f)试验结果,
g)本标准未规定的操作,
h)可能影响试验结果的任何细节。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
