【国家标准(GB)】 漆包圆绕组线 第7部分:130级聚酯漆包铜圆线

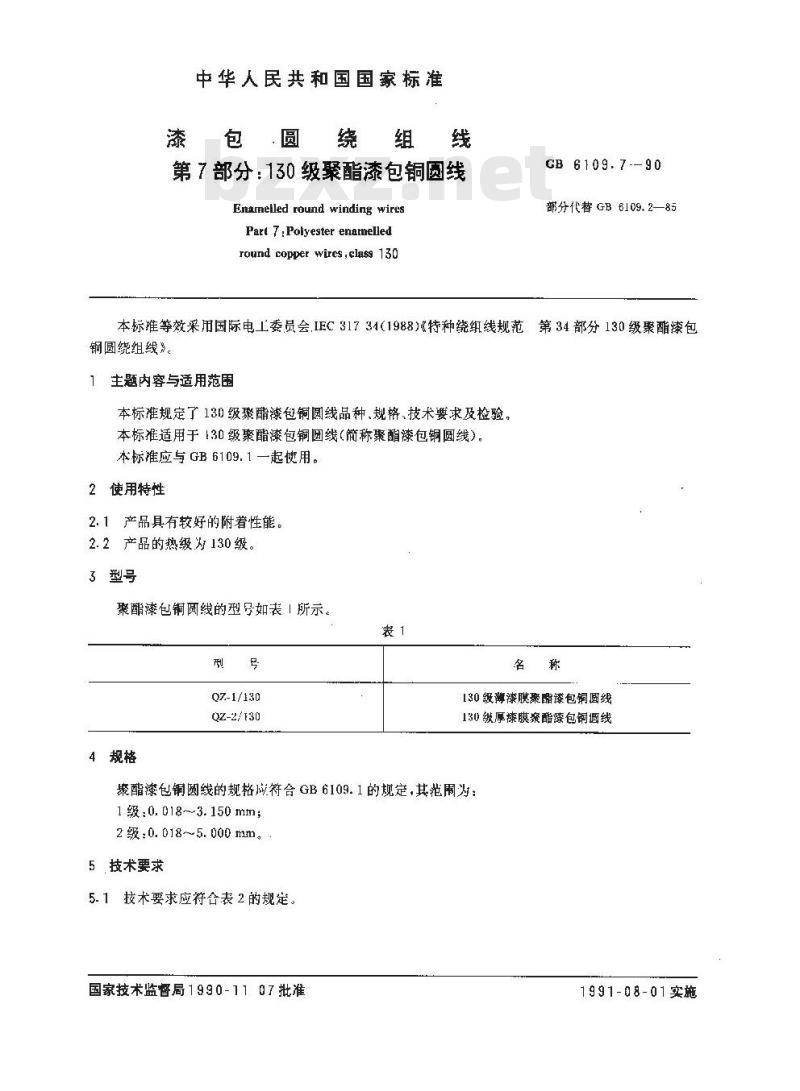

中华人民共和国国家标准
漆包圆
第7部分：130级聚酯漆包铜圆线Enamelled round winding wiresPart 7 : Polyester enarnelledround copperwires,class 130
CB 6109.7--90
部分代替GB6109.2—85
本标准等效采用国际电工委员会.IEC31734（1988）《特种绕线规范第34部分130级聚酯漆包铜圆绕组线》。
主题内容与适用范围
本标准规定了130级聚酯漆包铜圆线品种、规格、技术要求及检验。本标准适用于130级聚酯漆包铜线（简称聚酯漆包铜圆线）。本标准应与 GB 6109. 1 一起使用。2使用特性
2.1产品具有较好的附着性能。
2.2产品的热级为130级。
3型号
聚醋漆包匍圆线的型导如表丨所示。表1
QZ-1/130
QZ-2/130
4规格
130级薄漆膜聚酯漆包铜圆线
130级厚漆膜聚酯漆包铜圆线
聚醋漆包铜圆线的规格应符合GB6109.1的规定，其范围为：1级：0.018~3.150mm；
2级:0. 018~5. 000 mm。
5技术要求

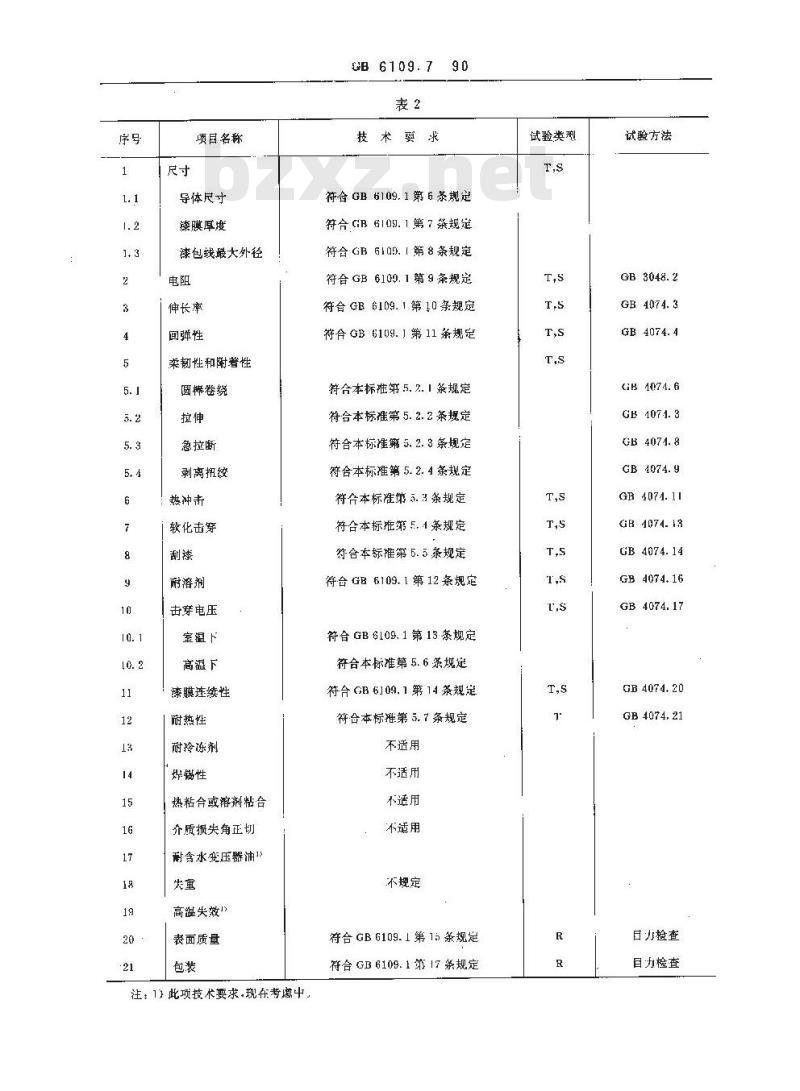

5.1技术要求应符合表2的规定、国家技术监督局1990-1107批准
1991-08-01实施
项目名称
导体尺寸
揉膜厚度
漆包线最大外径
伸长率
回弹性
桑韧性和附著性
圆梯卷绕
急拉断
剥离扭绞
热冲击
软化击穿
耐溶剂
击穿电压
室锰下
高温下
漆膜连续性
耐热性
耐冷冻剂
热粘合或溶剂粘台
质损失角正切
耐含水变压器油\》
高温失效》
表面质量
注：1）此项技术要求.现在考虑中GB 6109.7
技术要求
符合GB6109.1第6条规定
符合GB6109.1第7条规定
符合 GB 6109.1第 8 条规定
符合GB6100.1第9条规定
符合GB6109.1第10条规定
符合GB6109.1第11条规定
符合本标准第 5. 2. 1 条规定
符合本标准第5.2.2条规定
符合本标准第5.2.3条规定
符合本标准第5.2. 4条规定
符合本标准第5.3条规定
符合本标准第 5. 1 条规定
符合本标准第 5. 5 条规定
符合GB6109.1第12条规定
符合GB6109.1第13条规定
符合本标准第 5. 6 条现定下载标准就来标准下载网
符合 GB 6109. 1 第14条规定
符合本标准第5.7条规定
不适用
不适用
不适用
不适用
不规定
符合GB6109.1第15条规定
符合GB6109.1第17条规定
试验类型
试验方法
GB 3048. 2
GB 4074.3
GB 4074.4
GB 4074.6
GE 1074.3
GB 4074.8
GB 4074.9
GR 4074. 11
GB 4074.18
GB 4074.14
GB 4074.16
GB 4074.17
GB 4074.20
GB4074.21
日力捡查
目力检查

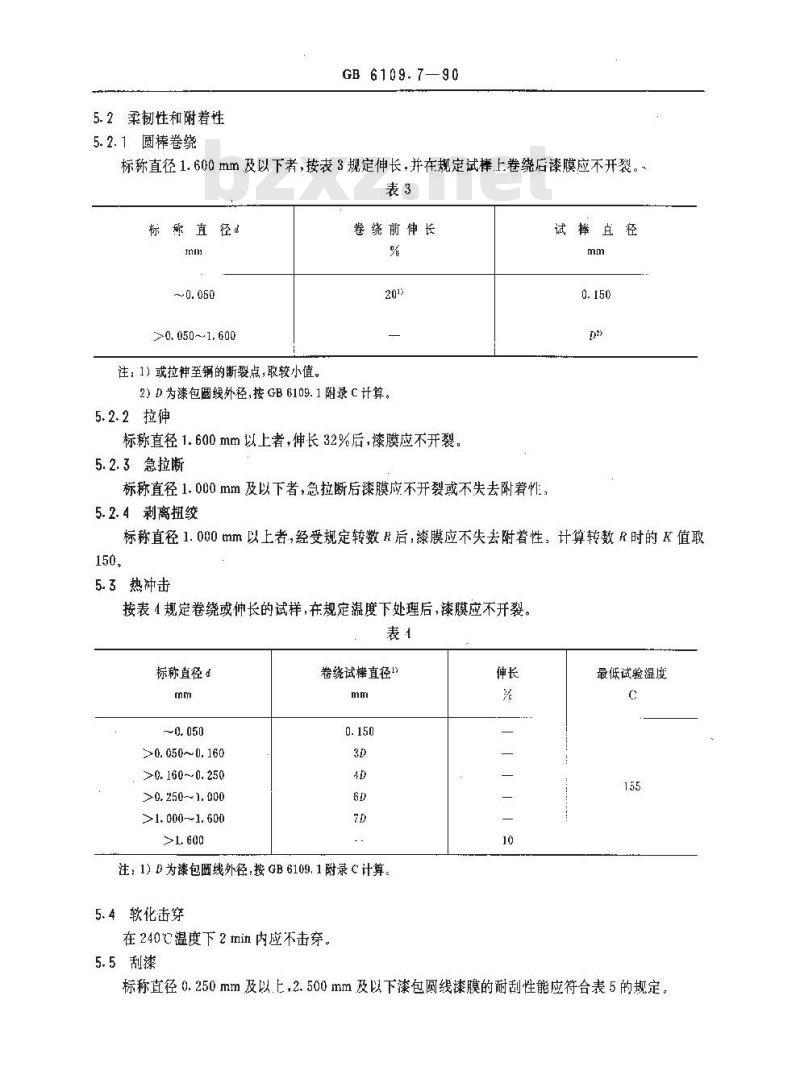

5.2柔韧性和附着性
5.2.1圆棒卷绕
GB 6109.7—90
标称直径1.600mm及以下者，按表3规定伸长，并在规定试棒上卷绕后漆膜应不开裂。表3
标称直径#
0.050~1. 600
注：1）或拉律至锯的断裂点，取较小值。卷绕前伸长
2) D 为漆包圆线外径,接 GB 6109. 1 附录 C 计算。5.2.2拉伸
标称直径1.600mm以上者，伸长32%后，漆膜应不开裂5.2.3意拉断
标称直径1.000mm及以下者，急拉断后漆膜应不开裂或不失去附着性，5.2.4剥离扭绞
试直径
标称直径 1. 000 mm 以上者,经受规定转数 H 后,漆膜应不失去附着性，计算转数 R时的 K 值取150.
5.3热冲击
按表4规定卷绕或仲长的试样，在规定温度下处理后，漆膜应不开裂表1
标称直径4
>0.050~0.160
>0.160~0.250
>0. 250--1. 000
>1. 000~1. 600
卷绕试棒直径1）
注：1）D为漆包圆线外径,按 GB6109.1附录C计算。5.4软化击穿
在240℃温度下2min内应不击穿，5.5刮漆
最低试验温度

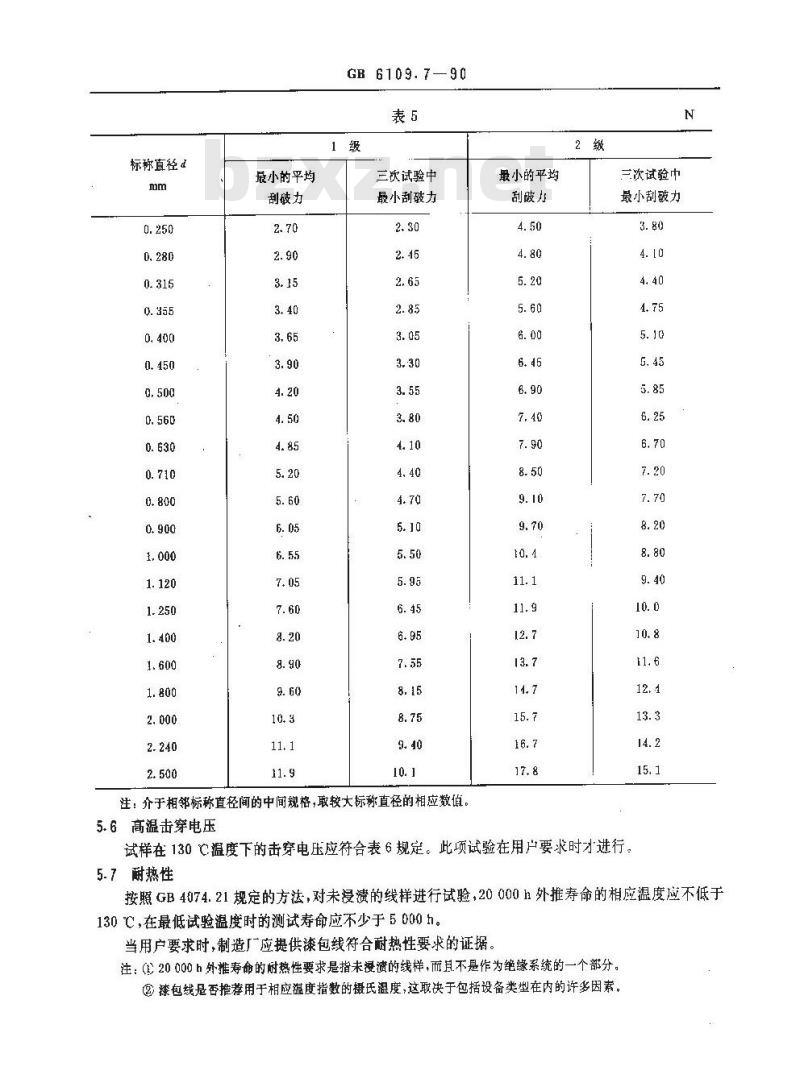

标称直径0.250mm及以.匕，2.500mm及以下漆包圆线漆膜的耐刮性能应符合表5的规定，标称直径
最小的平均
刮破力
GB 6109.7—90
三次试验中
最小刮破力
注：介于相邻标称直径间的中间规格，取较大标称直径的相应数值。5.6高温击穿电压
最小的平均
刮破力
三次试验中
最小刮破力

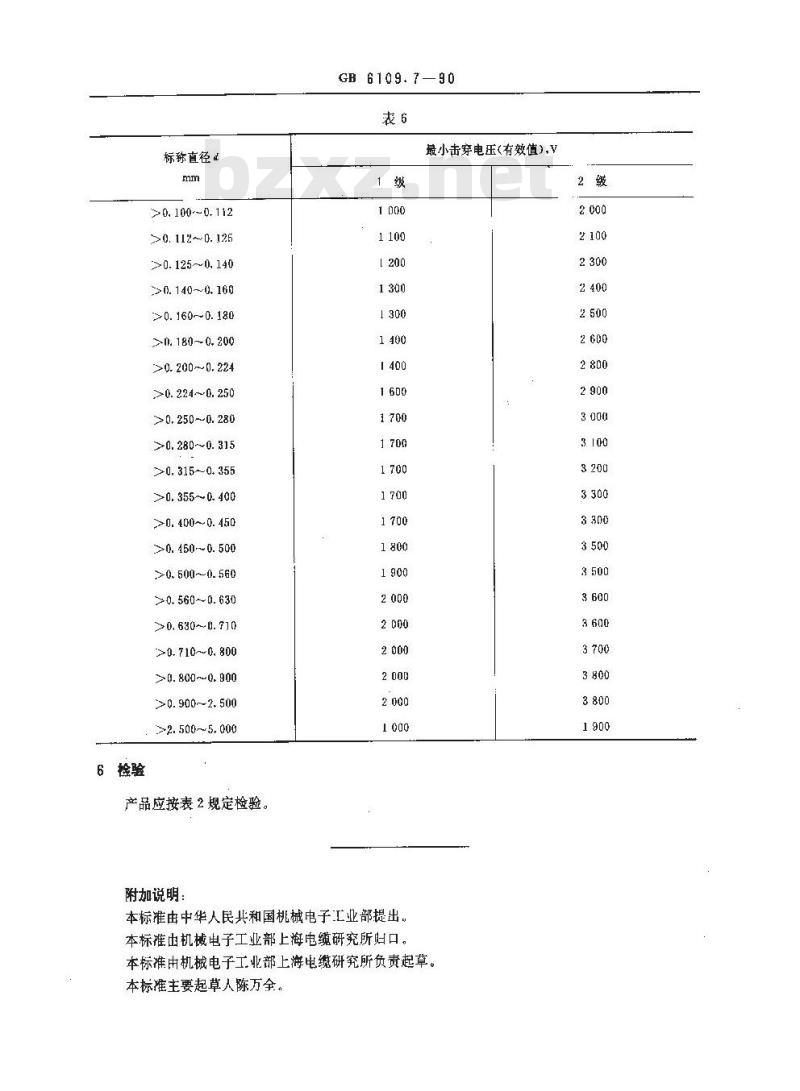

试样在130C温度下的击穿电压应符合表6规定。此项试验在用户要求时才进行。N
5.7耐热性
按照GB4074.21规定的方法，对未浸溃的线样进行试验，20000h外推寿命的相应温度应不低于130℃，在最低试验温度时的测试寿命应不少于5000h。当用户要求时，制造厂应提供漆包线符合耐热性要求的证据，注：（20000h外推寿命的耐热性要求是指未浸溃的线样，而且不是作为绝缘系统的一个部分。漆包线是否推荐用于相应温度指数的摄氏温度，这取决于包括设备类型在内的许多因素。检验
标称直径4
≥0. 100-~ 0. 112
≥>0. 112~0. 125
>0.125~0. 140
>0. 140~0, 160
>0. 160~0. 180
>n.180~0.200
>0. 200 ~ 0, 224
>0. 2240. 250
20.250~0.280
0.280~0.315
>0. 315~0. 355
>0.355~0.400
>0. 400~0. 450
>0. 450-~0.500
>0.500~0.560
0.560~0.630
>0. 630~0. 710
>0.710~~0.800
>0. 800~~0. 900
>0.900~2,500
>2.500~5.000
产品应按表2规定检验。
附加说明：
GB 6109.7—90
最小击穿电压(有效值),V
［200
本标准由中华人民共和国桃械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。本标准由机械电子工业部上海电缆研究所负责起草。本标准主要起草人陈万全。
