【机械行业标准(JB)】 架空绞线用铝-镁-硅系合金圆线

中华人民共和国机械行业标准
JB/T8134
1997-07-25
颊魁极
1997-10-01小潢
JB/T81341997

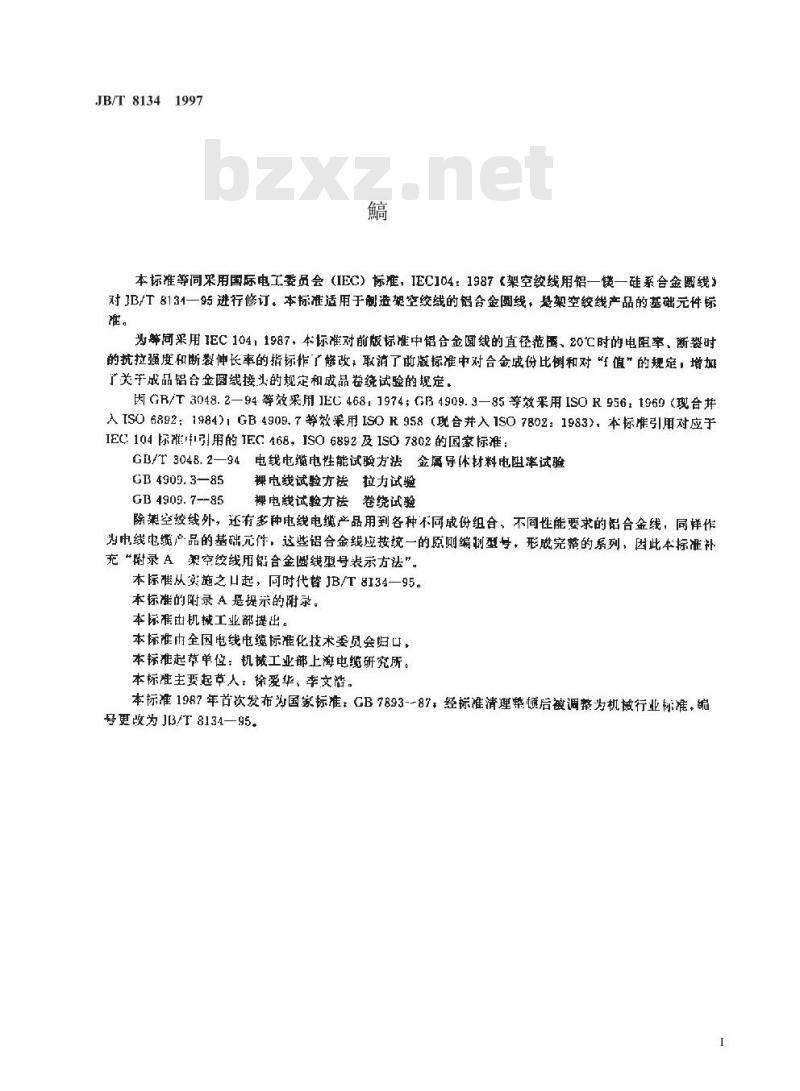

本标准等同采用国际电工委员会（IEC）标准，IEC104：1987《架空绞线用铝一锁一硅系合金圆线对JB/T8131一95进行修订。本标准适用于制选架空绞线的铝含金圖线，是架空绞线产品的基础元件标谁。
为等间采用IEC104，1987，本标准对前版标准中铝合金圆线的直径范图、20℃时的电阻率，断裂时的抗拉强度和断数伸长率的指标作了修改，取消了前版标准中对合金成份比例和对“值”的规定，增加了关于成品铝合金圆线接头的规定和成品卷绕试验的规定，因GR/T3048.2—94等效采用IEC468.1974;GF4909.3—85等效采用ISOR956：1.969现合书入[SO6892：1984)/GB4909.7等效采用IS0R958（现合并入1SO7802：1983），本标准引用对应于IEC104标准中引用的IEC:468，ISO6892及ISO7802的国家标准GB/T3048.2—94电线电缆电性能试验方法金属导体材料电阻率试验GB4905.3—85裸电线试验方法拉力试验GB 4909.7-—85
裸电线试验方法卷绕试验
除架空绞线外，还有多种电线电缆产品用到各种不同成份组合、不同性能要求的铝合金线，同样作为电线电缆产品的基础元件，这些铝合金线应按统一的原则编型号，形磁完的系列，因此本标准补充“附录A渠空绞线用铝合金圆线型号表示方法”。本际从实施之口起，向时代替JB/T8134一95。本标准的附录A是提示的附录。
本际稚由机械工业部提出。
本标准内全国电线电缆标准化技术委员会归口，本标准起草单位：机械工业部上海电缆研究所。本标准主要起草人：徐爱华，李文浩。本标准1987年首次发布为国家标准：CB7893--87+经标准清理整顿后被调整为机械行业标准，编号更收为J3/T8134—95。
JB/T81341997

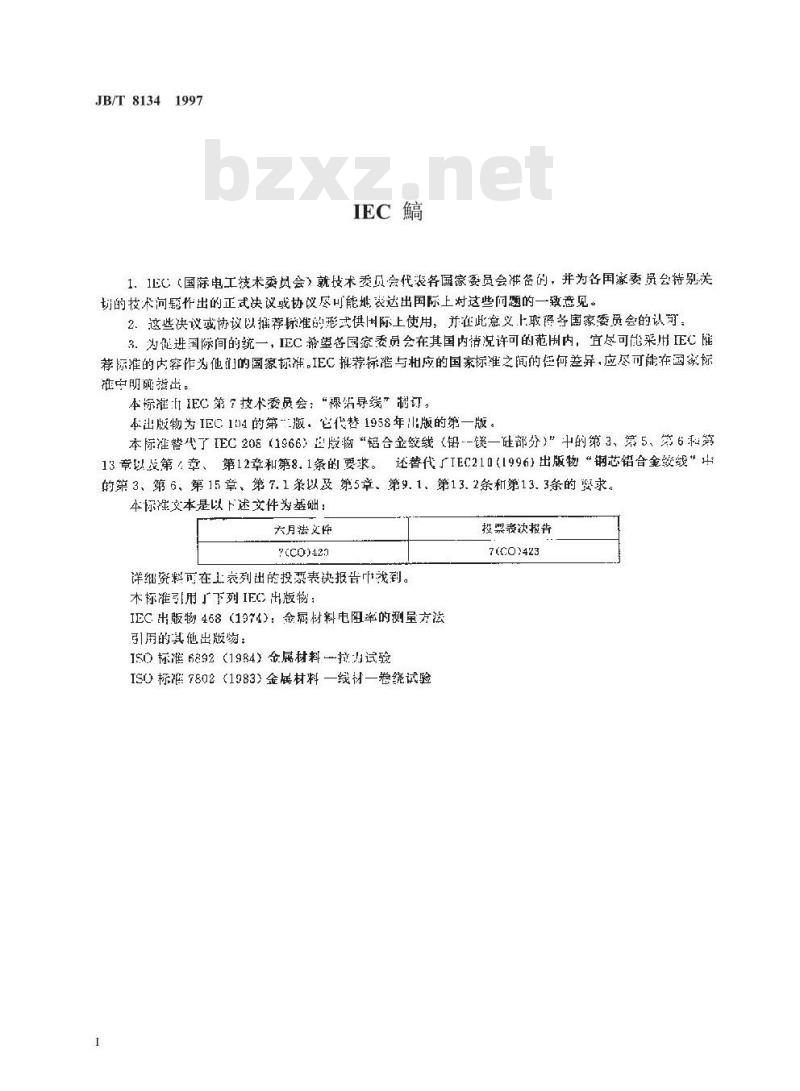

1.1EC（国际电工技术委员会）就技术委员会代表务国家委员会准备的，并为各国家委员会特别关切的技术问影作出的正式决议或协议尽可能姚丧达出国际上对这些问题的一致意见。2、这些决议或协议以握荐踪准的形式供困际上使用，并在此意义上取得务国家委员会的认可，3.为进国际间的统一，IEC希望各国家委员会在其国内情况许可的范用内，宜尽可能采用EC确荐际准的内容作为他们的国家标准。IEC推荐标准与相应的国家标准之闻的任何差异，应尽可能在国家标准中明谕出。
本标准tIEC第？技术委员会：“裸筑导线”润订。本出版物为IEC104的第“版。它代替1958年山版的第一版。本际准警代了IEC20（1966）也股物“铝合金级线（铝--镁一硅部分）\中的第3、第5、第6和第13章以及第章、第12章和第8.1条的要求。还替代广IEC210（1996）出版物*钢芯铅合金绞线”出的第3、第6、第15章、第7.1条以及第5章、第9.1、第13.2条和第13.3条的婴求。本标准文本是以下述文件为基础：六月法义作
7cC03429
详绍资料市在上表列出能投票表决报告中我到。本标准引用广下列IEC出叛物：
IEC出版物458（1974）：金暴材料电阻率的测量方法引用的其他出版物：
ISO标准6892（1984）金属材料拉力试验IS0标准7802（1983）金居村料一线材—卷绕试验I
投票表决报告
7(CO)423

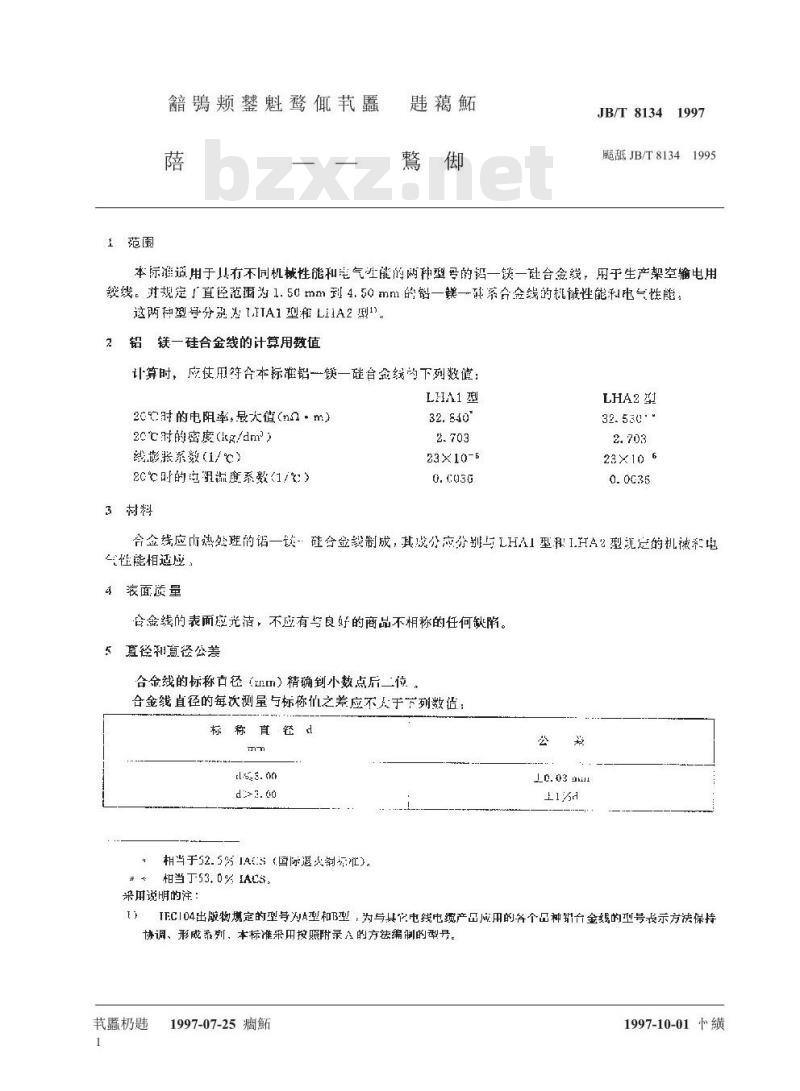

1范围
颊魁鹭佤艺麗
JB/T81341997
JB/T81341995
本际准适用于儿有不同机械性能和电气空能的两种型受的调一镁一乱台金线，用于生产架空输电用级线。并规定了直范围为1.50mm到4.50mm的铅一美一硅系合金线的机诚性能利电气性能，这两种型号分是为T,HA1 型和 LA2 型1)铅镁一硅合金线的计算用数值
计算时，应使用符合本标准铝一镶一硅台金线的下列数值，LHA1 到
2℃它时的电阻率，最大值（n2.m）2℃℃时的密度（kg/dm）
线影胀系数(1/℃）
2℃℃时的电组流度系数（1/%）3树料
23×10-5
LHA2型
32. 530: *
23×10 6
合金线应巾热处理的诺一铁·硅合金裂制成，其成分应分别与LHAI型用I.HA2型视定的机被和电性能相适应，
4 表面质量
合金线的表而应光满，不应有与良好的商品不相称的任何缺陷。5直径利直径公差
合金线的标称古径（）精确到小数点后二位合金线直径的每次测量与标称值之差应不人于下列数值；标称真經d
相当于52.5%1A5（国际退灵制标准）相当于53.0%IACS。
采用说明的注：
IECI04出版物填定的型号为点型和B型，为与其化电线电缴产品应用的各个品种销台金线的型号我示方法保持协调、形成系列，本标准采用按照附录A的方法编制的型导。极匙
1997-07-25瘤
1997-10-01小缆
JB/T81341997

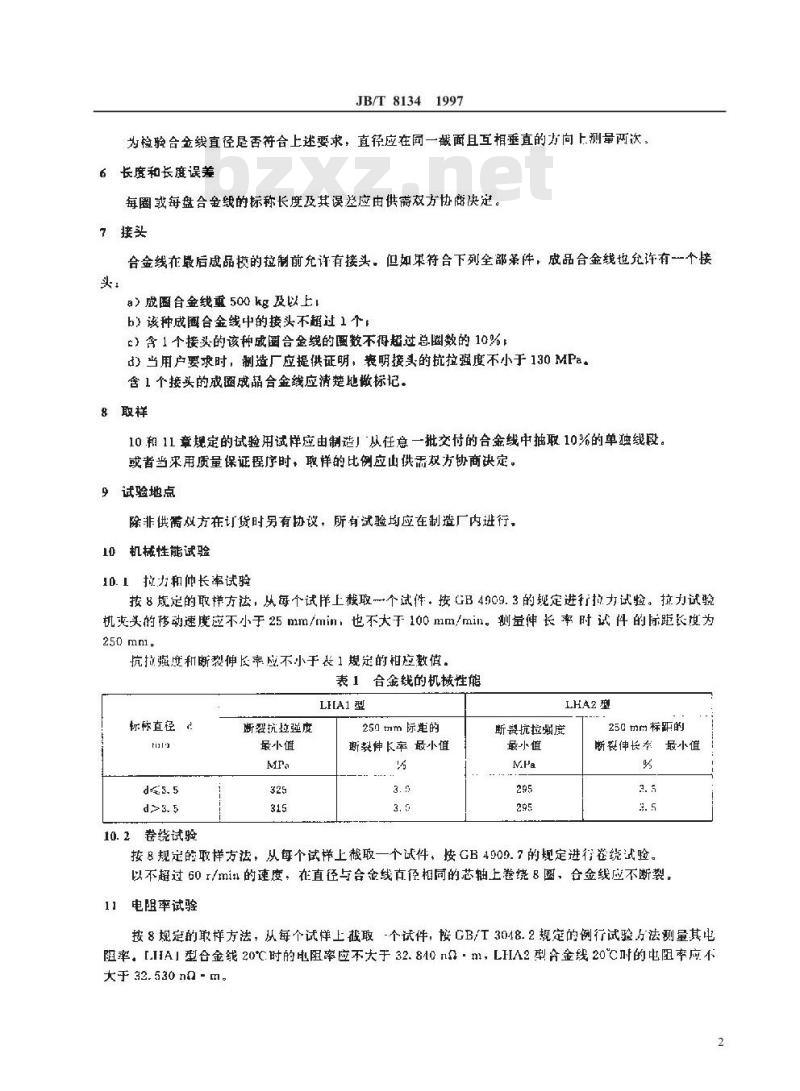

为检验合金线直径是否符合上述要求，直径应在同一截面且互相垂直的方向上测量两次。6长度和长度误差
每圈或每盘合金线的标称长度及其误差应由供需双方协商决定。7接头
合金线在激后成品模的拉制前允许有接头。但如果符合下列全部案件，成品合金线也允许有个接头：bZxz.net
a）成围合金线重500kg及以上1
b）该种成圈合金线中的接头不超过1个t）含1个接头的该种成圈合金线的数不得起过总圈效的10%）当用户要求时，制造厂应提供证明，表明接头的抗拉强度不小于130MPa。含1个接头的成菌成品合金线应清楚地做标记。8取祥
10.和11章规定的试验用试样应由制造」从任意一批交付的合金线中抽取10%的单独线段。或者当采用质量保证程序时，取样的比例应山供需双方协商决定。9试验地点
除非供需双方在订货时另有协议，所有试验均应在制造厂内进行，10机械性能试验
10.1拉力和伸长率试验
按8放定的取样方法，从每个试详上截取个试件，按CB4009.3的规定进行拉力试验。拉力试机灭头的移动速度应不小于25mm/mim也不大于100nm/min。测量伸长率时试件的际距长度为250mml。
抗拉强度和断裂伸长率应不小于表1规定的相应数值。表1合金线的机械性能
LIA1 型
标称直径
断裂抗拉强度
最小值
25门tmm际距的
断教伸长率最小值
LHA2型
断锻抗拉强
最小值
250mm标距的
断农伸长车最小值
10.2卷绕试验
按8规定的取样方法，从每个试样上截取一个试件，按GB4900.7的规定进行卷绕试验。以不超过601/min的速度，在直径与合金线直径相同的芯轴上卷绕8圈，合金线应不断裂。11电阻率试验
按8规定的取样方法，从每个试样上截取个试件，按CB/工3048.2规定的例行试验方法测量其电阻率，HA」型合金载20℃时的电阻率应不大于32.840ng·m，LHA2型含金线20℃时的电阻率应不大于 32. 530 nQ - m。
合格证
JB/T8134
制造厂应提供含格证，如果用户要求，1.面列出试样进行的所有试验的结果。3
Al 代号
准1.1类别代号
架空统线用铝合金圆线+
A1.2系列代号
商强度系列…
荫热系列
高强度耐热系列.
高强度商导电邀系列*
耐滴蚀系列
1.3性能代号
架空绞线用铝合金圆线型号表示方法H
性能代专用一位闻拉伯数字衰示，从1开始按顺序排列产品表示方法
产品用型号、标称臣径及本标灌编号表示。42.」产品型号纠
产品号的组和排列顺序却下：
祖能代号
系列代号
类别代号
A2.2产品表示示例
例如：标称直径2.C0mm1、主阻审为2.5%1A心S的架空绞线用高强度铝1镁·硅合金圆线：表示
1.HA12.C mnJB/T 8134--1907.
