- GB 1390-1993 高压线路蝶式绝缘子

【国家标准(GB)】 高压线路蝶式绝缘子
本网站 发布时间:
1993-07-17 15:00:00
- GB1390-1993
- 已作废
标准号:
GB 1390-1993
标准名称:
高压线路蝶式绝缘子
标准类别:
国家标准(GB)
英文名称:
Butterfly insulators for high-voltage lines标准状态:
已作废-
发布日期:
1993-07-17 -
实施日期:
1994-02-01 -
作废日期:
2006-10-11 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
177.42 KB
替代情况:
GB 1390-1978;调整为JB/T 10586-2006采标情况:
≈IEC出版物383-1983

部分标准内容:

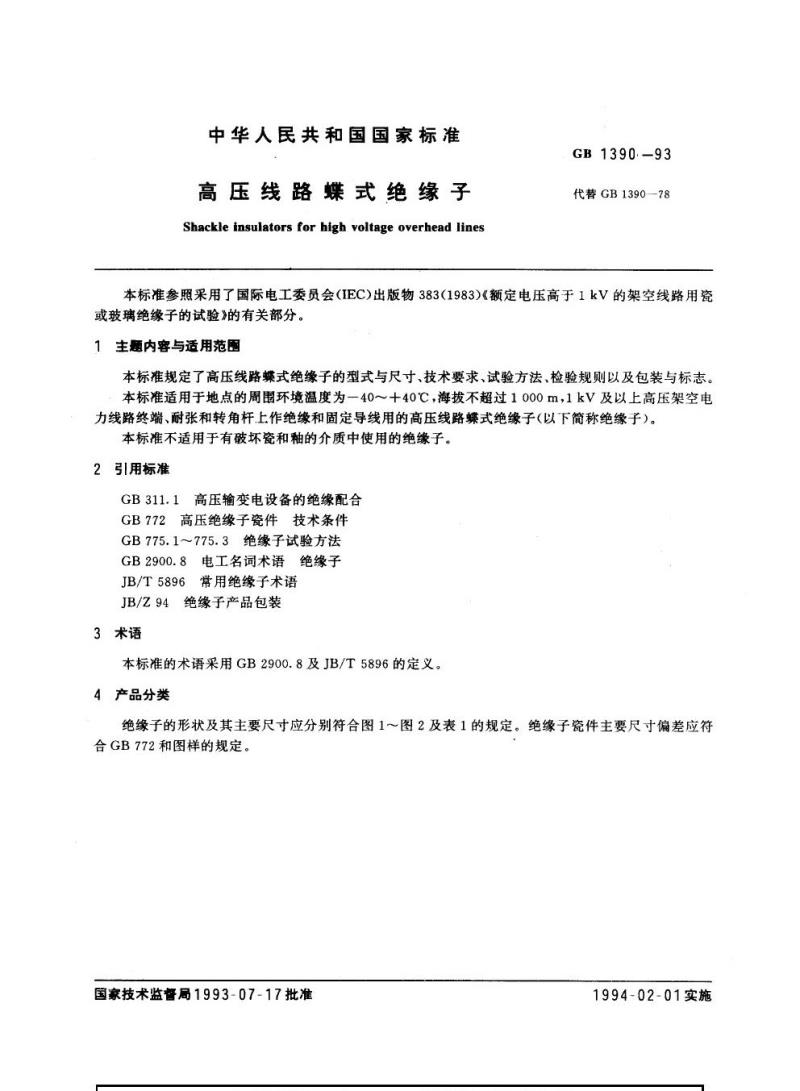

中华人民共和国国家标准
高压线路蝶式绝缘子
Shackleinsulators forhighvoltageoverhead linesGB1390.-93
代替GB1390--78
本标准参照采用了国际电工委员会(IEC)出版物383(1983)《额定电压高于1kV的架空线路用瓷或玻璃绝缘子的试验》的有关部分。1主题内容与适用范围
本标准规定了高压线路蝶式绝缘子的型式与尺寸、技术要求、试验方法、检验规则以及包装与标志。本标准适用于地点的周围环境温度为40~十40℃,海拔不超过1000m,1kV及以上高压架空电力线路终端、耐张和转角杆上作绝缘和固定导线用的高压线路蝶式绝缘子(以下简称绝缘子)。本标准不适用于有破坏瓷和釉的介质中使用的绝缘子。2引用标准
GB311.1高压输变电设备的绝缘配合GB772高压绝缘子瓷件技术条件
GB775.1~775.3绝缘子试验方法GB2900.8电工名词术语绝缘子
JB/T5896常用绝缘子术语
JB/Z94绝缘子产品包装
3术语
本标准的术语采用GB2900.8及JB/T5896的定义。4产品分类
绝缘子的形状及其主要尺寸应分别符合图1~图2及表1的规定。绝缘子瓷件主要尺寸偏差应符合GB772和图样的规定。
国家技术监督局1993-07-17批准1994-02-01实施
GB1390—93

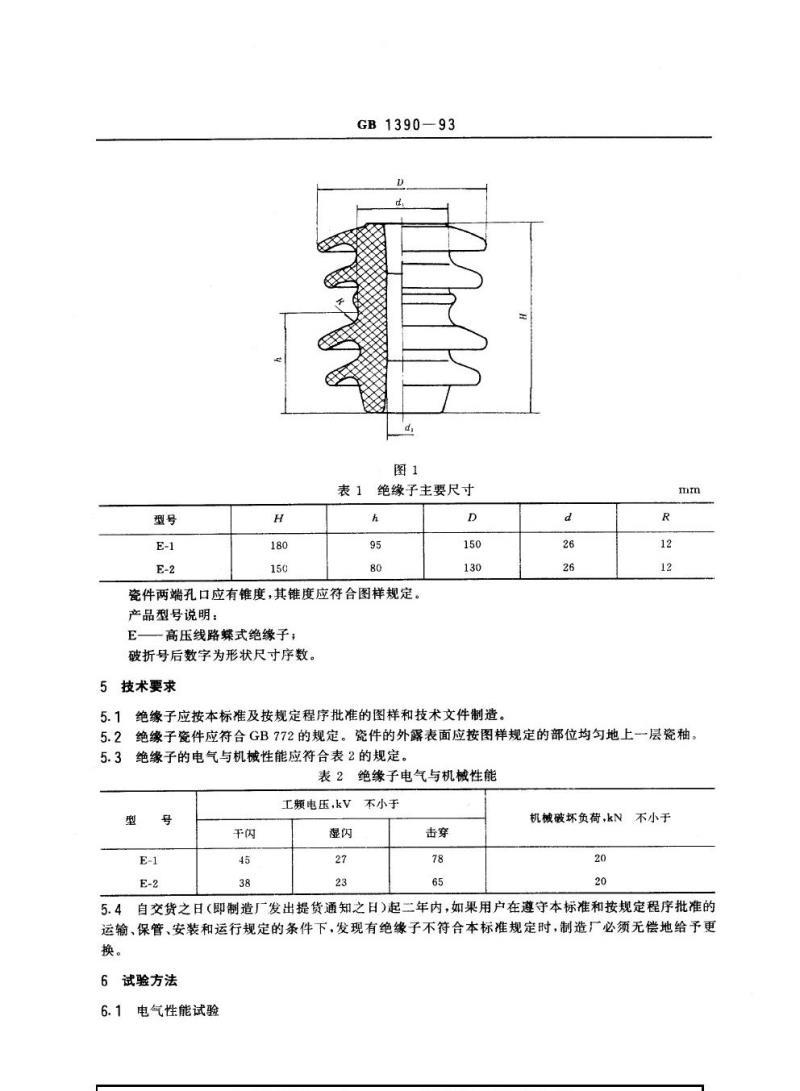

表1绝缘子主要尺寸
瓷件两端孔口应有锥度,其锥度应符合图样规定。产品型号说明:
E——高压线路蝶式绝缘子;
破折号后数字为形状尺寸序数。5技术要求
5.1绝缘子应按本标准及按规定程序批准的图样和技术文件制造。5.2绝缘子瓷件应符合GB772的规定。瓷件的外露表面应按图样规定的部位均匀地上层瓷釉。5.3绝缘子的电气与机械性能应符合表2的规定。表2绝缘子电气与机械性能
不小于
工频电压,kV
机械破坏负荷,kN不小于
5.4自交货之日(即制造厂发出提货通知之日)起二年内,如果用户在遵守本标准和按规定程序批准的运输、保管、安装和运行规定的条件下,发现有绝缘子不符合本标准规定时,制造厂必须无偿地给予更换。
6试验方法
电气性能试验

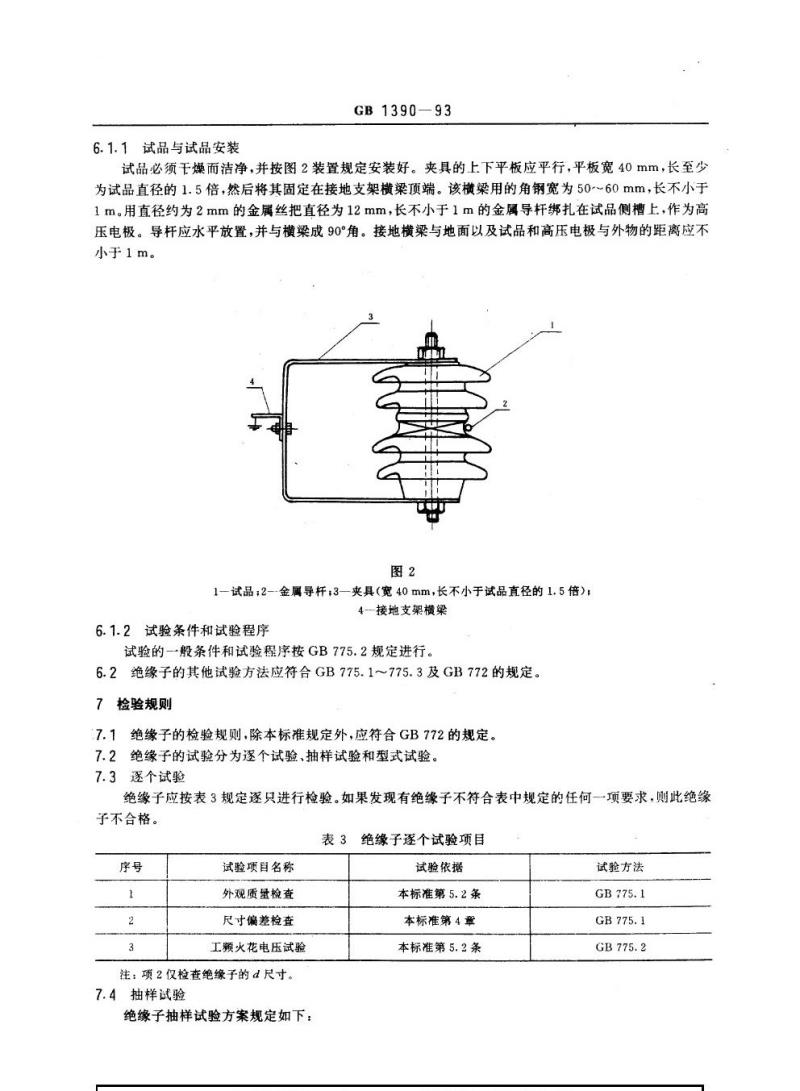

6.1.1试品与试品安装
GB1390—93
试品必须千燥而洁净,并按图2装置规定安装好。夹具的上下平板应平行,平板宽40mm,长至少为试品直径的1.5倍,然后将其固定在接地支架横梁顶端。该横梁用的角钢宽为50~60mm,长不小于1m。用直径约为2mm的金属丝把直径为12mm,长不小于1m的金属导杆绑扎在试品侧槽上,作为高压电极。导杆应水平放置,并与横梁成90°角。接地横梁与地面以及试品和高压电极与外物的距离应不小于1m。
1试品;2--金属导杆;3-夹具(宽40mm,长不小于试品直径的1.5倍);4一接地支架横梁
6.1.2试验条件和试验程序
试验的一-般条件和试验程序按GB775.2规定进行。6.2绝缘子的其他试验方法应符合GB775.1~775.3及GB772的规定。7检验规则
.7.1绝缘子的检验规则,除本标准规定外,应符合GB772的规定。7.2绝缘子的试验分为逐个试验、抽样试验和型式试验。7.3逐个试验
绝缘子应按表3规定逐只进行检验。如果发现有绝缘子不符合表中规定的任何一项要求,则此绝缘子不合格。
表3绝缘子逐个试验项目
试验项目名称bZxz.net
外观质量检查
尺寸偏差检查
工颜火花电压试验
注:项2仅检查绝缘子的d尺寸。7.4抽样试验
绝缘子抽样试验方案规定如下:试验依据
本标准第5.2条
本标准第4章
本标准第5.2条
试验方法
GB1390-93

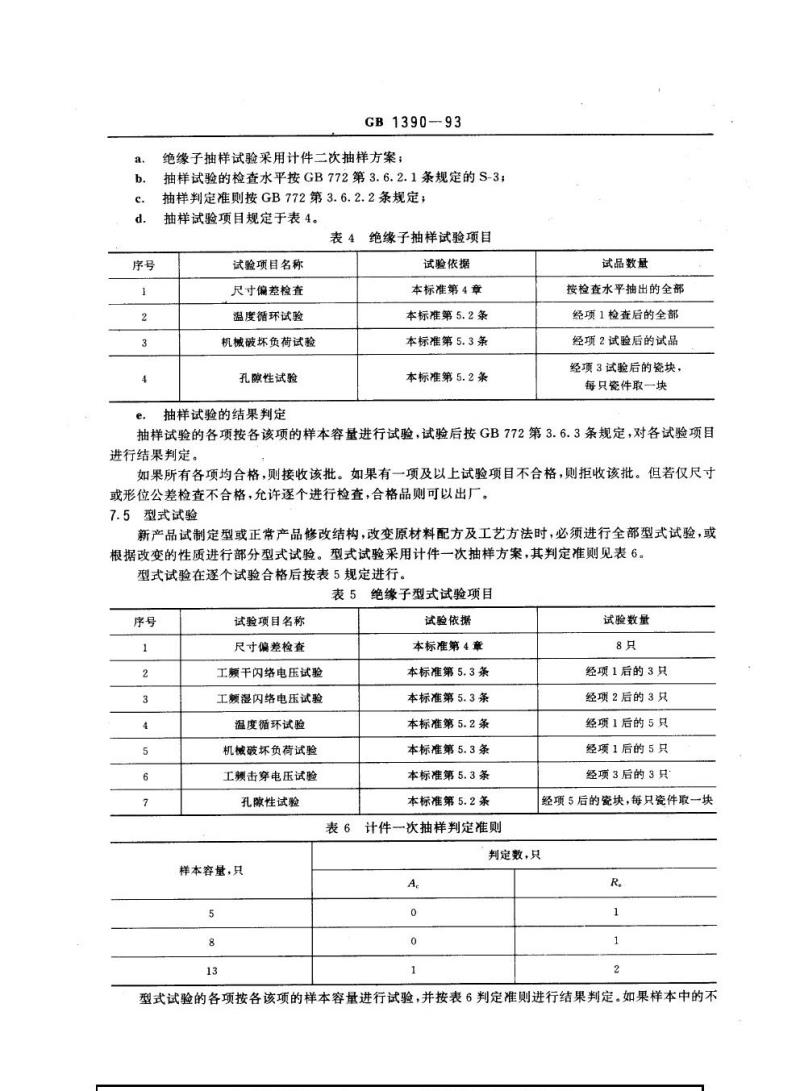

绝缘子抽样试验采用计件二次抽样方案;抽样试验的检查水平按GB772第3.6.2.1条规定的S-3;抽样判定准则按GB772第3.6.2.2条规定;抽样试验项目规定于表4。
1绝缘子抽样试验项目
试验项目名称
尺寸偏差检查
温度循环试验
机械破坏负荷试验
孔隙性试验
抽样试验的结果判定
试验依据
本标准第4章
本标准第5.2条
本标准第5.3条
本标准第5.2条
试品数量
按检查水平抽出的全部
经项1检查后的全部
经项2试验后的试品
经项3试验后的瓷块,
每只瓷件取一块
抽样试验的各项按各该项的样本容量进行试验,试验后按GB772第3.6.3条规定,对各试验项目进行结果判定。
如果所有各项均合格,则接收该批。如果有一项及以上试验项目不合格,则拒收该批。但若仅尺寸或形位公差检查不合格,允许逐个进行检查,合格品则可以出厂。7.5型式试验
新产品试制定型或正常产品修改结构,改变原材料配方及工艺方法时,必须进行全部型式试验,或根据改变的性质进行部分型式试验。型式试验采用计件一次抽样方案,其判定准则见表6。型式试验在逐个试验合格后按表5规定进行。表5绝缘子型式试验项目
试验项目名称
尺寸偏差检查
工频干闪络电压试验
工频湿闪络电压试验
温度循环试验
机械破坏负荷试验
工频击穿电压试验
孔隙性试验
试验依据
本标准第4章
本标准第5.3条
本标准第5.3条
本标准第5.2条
本标准第5.3条
本标准第5.3条
本标准第5.2条
表6计件一次抽样判定准则
试验数量
经项1后的3只
经项2后的3只
经项1后的5只
经项1后的5只
经项3后的3只
经项5后的瓷块,每只瓷件取块
判定数,只
样本容量,只
型式试验的各项按各该项的样本容量进行试验,并按表6判定准则进行结果判定。如果样本中的不GB1390-93
合格品数d≤A。,则该项合格;若d≥R。,则该项不合格。试验后,如果所有各项均合格,则型式试验通过,如果有一项及以上试验项目不合格,则型式试验不合格。8包装与标志
8.1绝缘子的包装推荐采用JB/Z94的规定8.2绝缘子应按图样规定的部位清楚而牢固地标出制造厂商标和制造年份,8.3绝缘子包装箱或上应标明:
a.制造厂名称:
b.绝缘子规格、型号(或代号);c.绝缘子数量和重量;
d.“小心轻放”“瓷件”等字样或指示标记8.4随着送交的每箱(或萎)绝缘子应附有产品检验合格证,此证应具有制造厂质量检查部门的印章。附加说明:
本标准由中华人民共和国机械电子工业部提出。本标准由西安电瓷研究所归口。本标准由西安电瓷研究所负责起草。本标准主要起草人刘树横、蔡梅成、陈晓亮,
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
