【国家标准(GB)】 印制电路网格体系

GB/T1360.1998

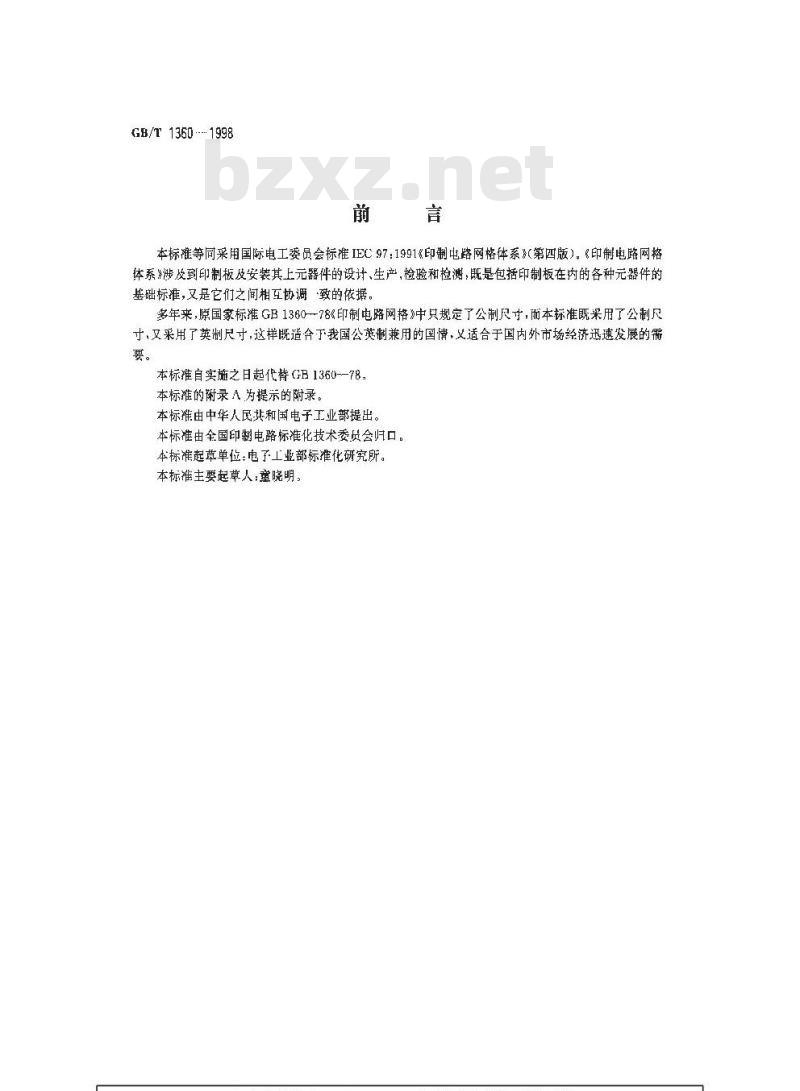

本标准等同采用国际电工委员会标准IEC97:1991《印制电路网格体系》（第四版）。印制电路网格体系》涉及到印制板及安装其上元器件的设计、生产，检验和检测，既是包括印制板在内的各种元器件的基础标滩，又是它们之间相互协调致的依据。多年来，原国家标推GB1360-78&印制电路网格中只规定了公制皮寸，而本标准既采用了公制尺十，又采用了英制尺计，这样既活合下我国公英制兼用的国情，文适合于国内外市场经济迅速发展的需要。
本标准自实施之日起代替（GB1360--78，本标准的附录A为提示的附录。
本标推由中华人民共和国电子工业部提出。本标准由全国即翻电路标准化技术委员会归口。本标准起草单位：电子工业部标准化研究所。本标准主要起草人：童晓明，
..comGB/T 1360—1998

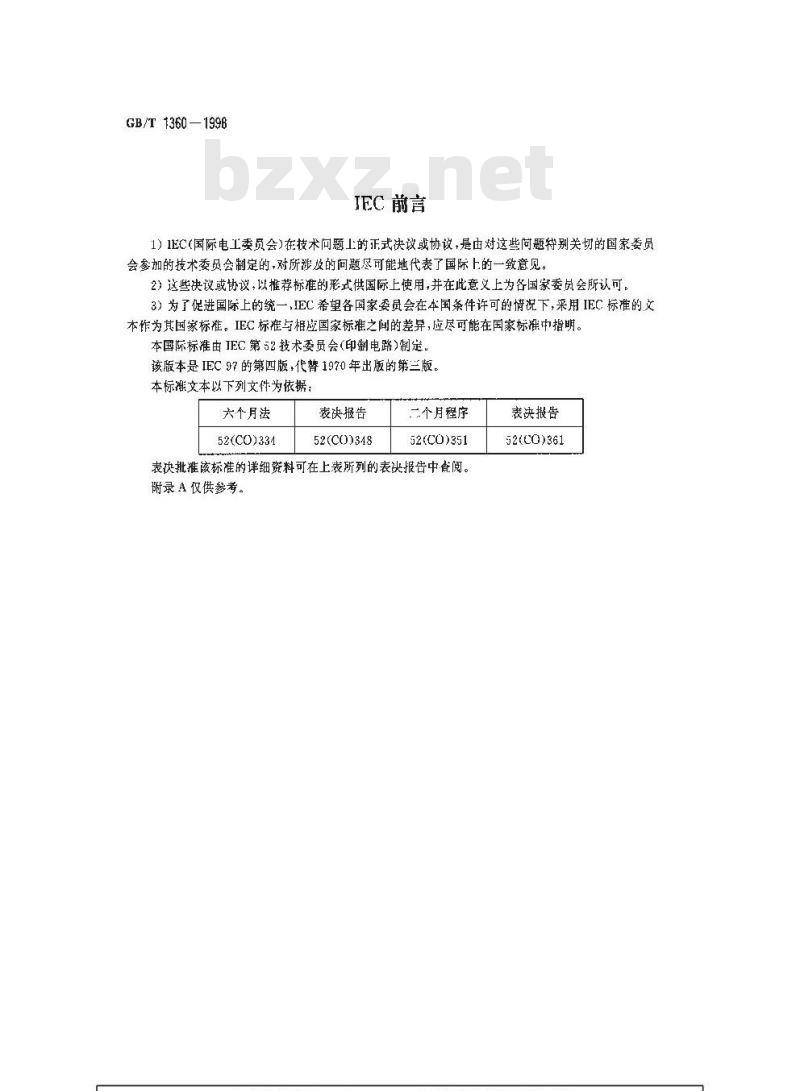

IEC前言
1)IEC(国际电工委员会)在技术问题上的正式决议或协议，是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的间题尽可能地代表了国际上的一致意见。2）这些决议或协议，以摊荐标准的形式供国际上使用，并在此意义上为各国家委员会所认可。3）为了促进国际上的统一,IEC希望各国家委员会在本国条件许可的情况下，采用IEC标准的文本作为其国家标准。IEC标准与相应国家标准之间的差异，应尽可能在国家标准中指明。本国际标准由IEC第52技术委员会(印制电路)制定。该版本是IEC 97的第四版，代1970年出版的第兰版。本标摊文本以下列文件为依据：六个月法
52(CO)334
表决报告
52(C0)348
二个月程序
52(C0)351
表决批准该标准的详细资料可在上表所列的表决报告中套阅。附录A仅供参考。
表决报告www.bzxz.net
52(CO)361

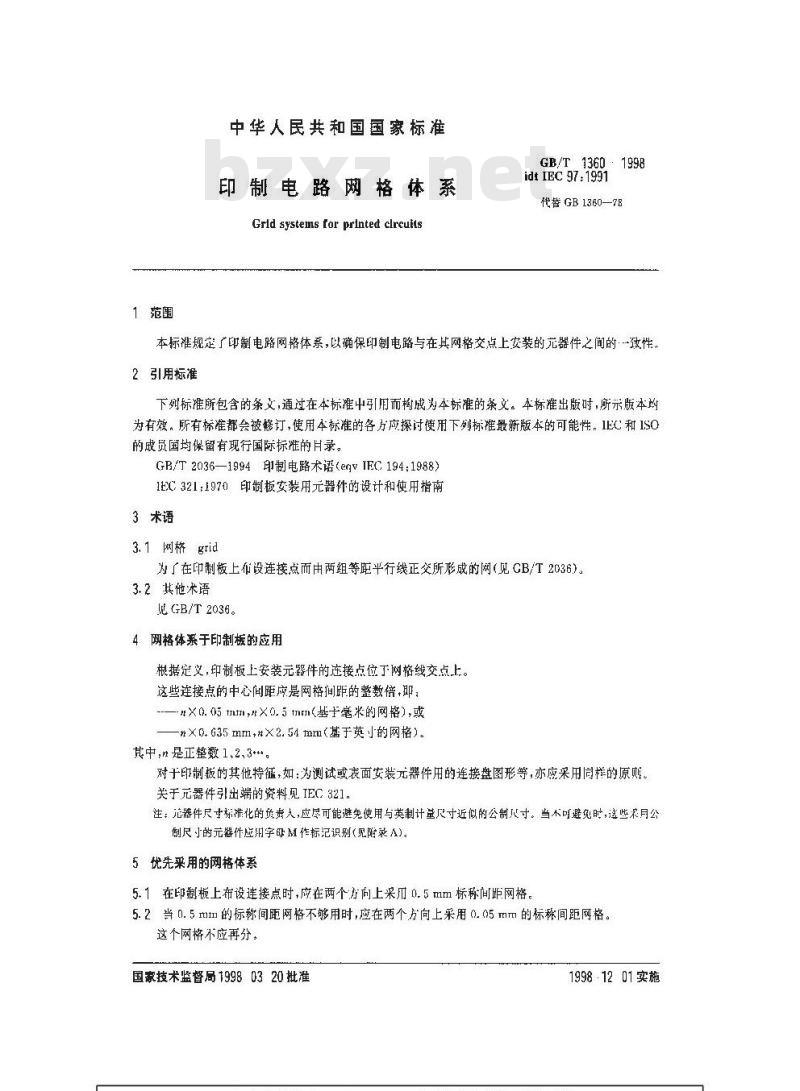

1范围
中华人民共和国国家标准
印制电路网格体系
Grld systems for printed clreuitsGB/T13601998
idt IEC 97 :1991
代替GB1360—78
本标准规定了印制电路网格体系，以确保印制电路与在其网格交点上安装的元器件之间的·-致性。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条义。本标准出版时，所示版本均为有效。所有标准都会被订，使用本标准的各方应探讨使用下列标推最新版本的可能性，1EC和1SO的成员国均保留有现行国际标推的目录。GB/T2036—1994印制电路术语(egvIEC194:1988)1EC321;1970印制板安装用元器件的设计和使用指南3术语
3.1网格grid
为了在印制板上布设连接点而由两组等距平行线正交所形成的网（见GB/T2036)。3.2其他术语
此GB/T2036。
4网格体系于印制板的应用
根据定义，印制板上安装元器件的连接点位手网格线交点上。这些连接点的中心间距应是网格间距的整数倍，即；×0.05 R×0.5m(基卡毫米的网格）,或一n×0. 635 mm+tX2. 54 mm(基于英小的网格)。其中,n是正整数1、2、3*。
对于即制扳的其他特征，如：为测试或表面安装元器件用的连接盘图形等，亦应采用同样的原樊。关于元器件引出端的资料见IEC321.注：无器件尺寸标准化的负丧人,应尽可能避兔使用与英制计量尺寸近似的公制尺寸。当术可避免时，这些呆月公制尺小的元器件应明字母M作标记识别（见附录A)。5优先采用的网格体系
5.1在印制板上布设连接点时,应在两个方向上采用 0.5 mm标称间距网格。5.2当0.5mm的标称间距网格不够用时,应在两个方向上采用0.05mm的标称间距网格。这个网格不应再分。
国家技术监督局19980320批准
19981201实施

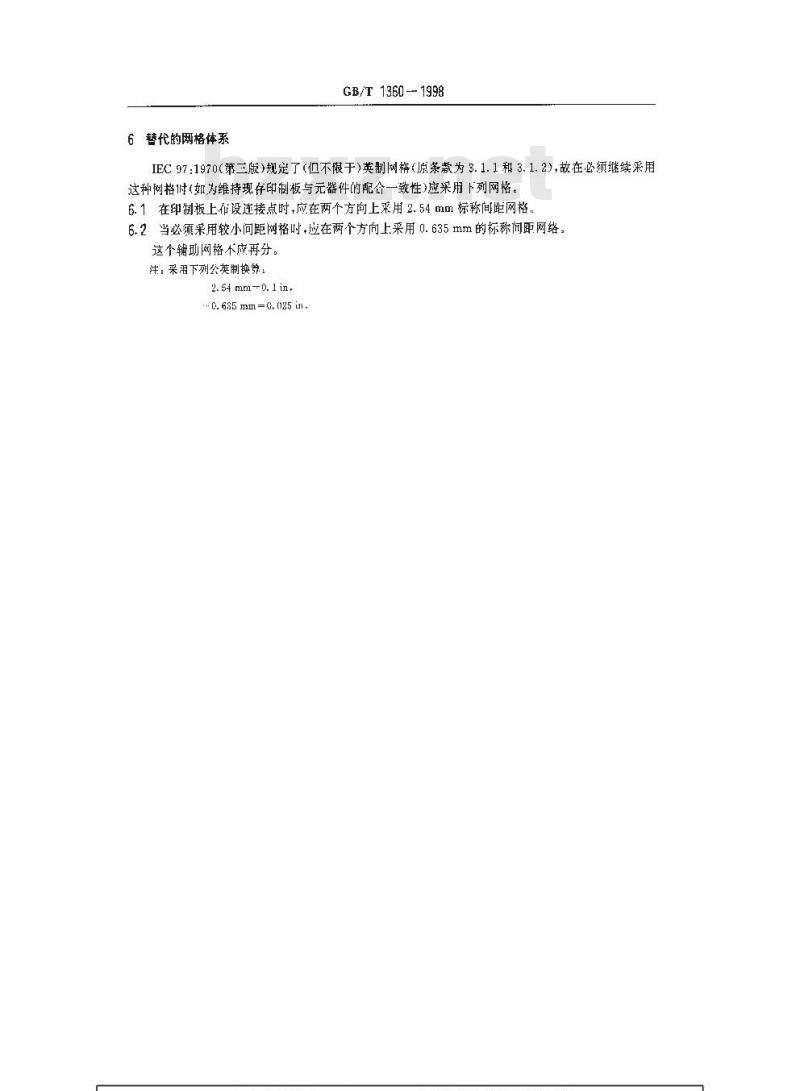

6替代的网格体系
GB/T 1360 - 1998
IEC97:1970（第三版）规定了（仅不限于）英删网格（原条款为3.1.1和3.1.2)，故在必须继续采用这种网格时(如为维持现存印制板与元器件的配合一致性)应采用下列网格。6.1在印制板上作设连接点时，应在两个方向上来用2.54mm标称间距网格6.2当必须采用较小问距网格时，应在两个方向上采用0.635mm的标称间距网络，这个辅功网格不应再分。
注：采用下列公英制换穿
2. 54 mm - 0. 1 in,
- 0. 685 mm =0, 025 in .
GB/T 1360 —1998
附录A
（提示的树录）
网格应用的实践介绍
下列资料帮助元器件制造者和印制板设计者明确如何使用优先网格体系。A1元器件设计
如第4章的\注”所阐明的那样,在公制和英制树格之间存在着一个很小的差值，例如，多年来，元器件引出端的设计是按英制网格采用2.54mm间距。对元器件制造者来说.按优先的网格体系是可以将元器件的引出端闻距设计并制作成2.50mm的．
尽管元器件制造者的初衰可能足打算制造一种新的元器件，来精确地与老的英制网格体系配合·但他们最终还是放弃了这种做法，因为元器件引出端与印制板上的孔或连接盘图形用！偏差的累积很快就不压配了。
元器件替代的优选方法将是明显地修改引出端间距，可用引出端中心距为2.00mm的心器件代替引山端中心距为2.54mm的元器件。这样，就会较好地避免公制与英制间相混滑。如果这种替代不川能，那么，在按优先的公制网格体系设计时，应根据第4章“注”的说明，在这些元件上做适用标志，以使识别它们，
A2模数网格的等效性
许多使用者可以发现，他们需要开发一个等效于优先网格的专用模数网格，这是个可以接受的实践，只要专用的模数网格连续等效于扰先网格体系。下列两个子分别说明了如何用0.5mm和0.05mm优先网格问距实现使用者的模数网格。例一：使用者希望采用0.5mm的标称网格，间他有-个能产生间距为1.00mm模数网格的实验设备，表A1示出了模数网格与标称网格的等效性。表A1
使用者的网单位
数值.mm
根据本标推标推化的两格单他
例二：使用者希望采用0.05mm的优先公制网格，表A2示出了如何将使用者的0.251模数网格转换成等效的优先网格。
使用者的网格单位
GB/T1360—1998
数值，m
根据本标准标准化的网格单位
上述例子在将来的元器件设计和印制板制造中，允许有灵活性，也允许使用有网格锁定功能并符合该新网格标准的现有设备。
