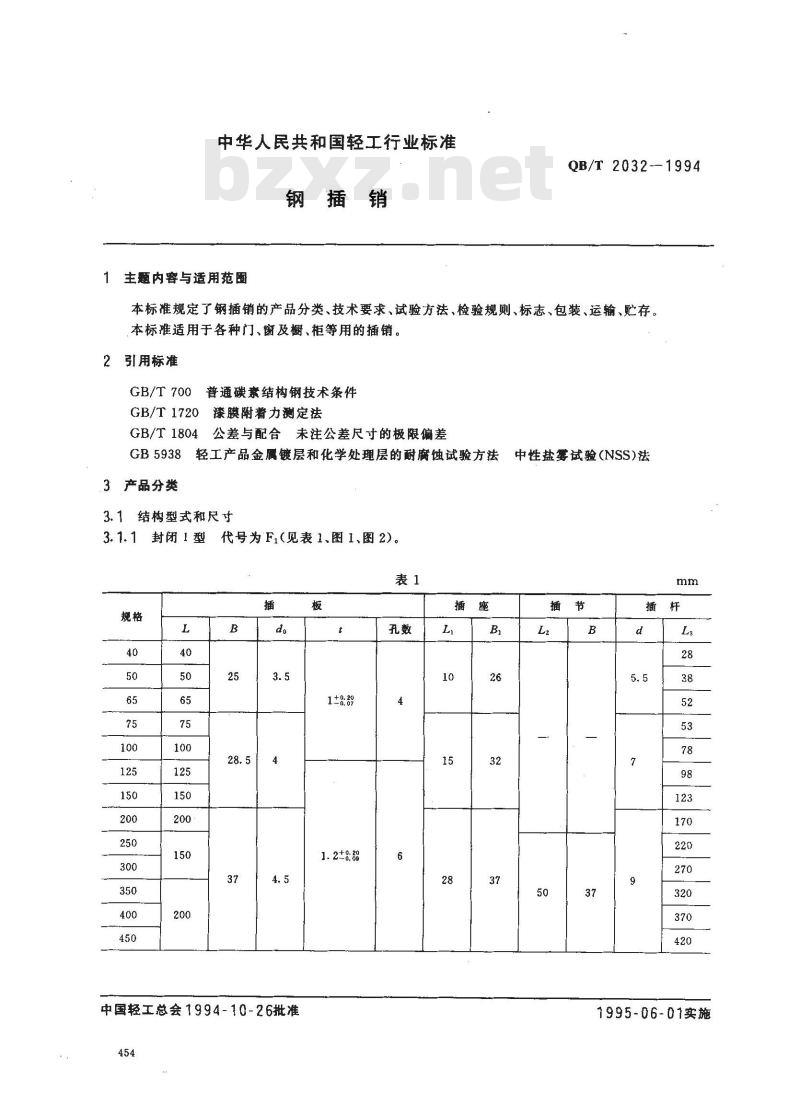

中华人民共和国轻工行业标准
钢插销
1主题内容与适用范围
QB/T2032--1994
本标准规定了钢插销的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于各种门、窗及橱、柜等用的插销。2引用标准
GB/T700普通碳素结构钢技术条件GB/T1720漆膜附着力测定法
GB/T1804公差与配合未注公差尺寸的极限偏差GB5938轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法3产品分类
3.1结构型式和尺寸
3.1.1封闭1型代号为F1(见表1、图1、图2)。表1
中国轻工总会1994-10-26批准
1±8:9
1. 2±8:58
1995-06-01实施
QB/T2032--1994

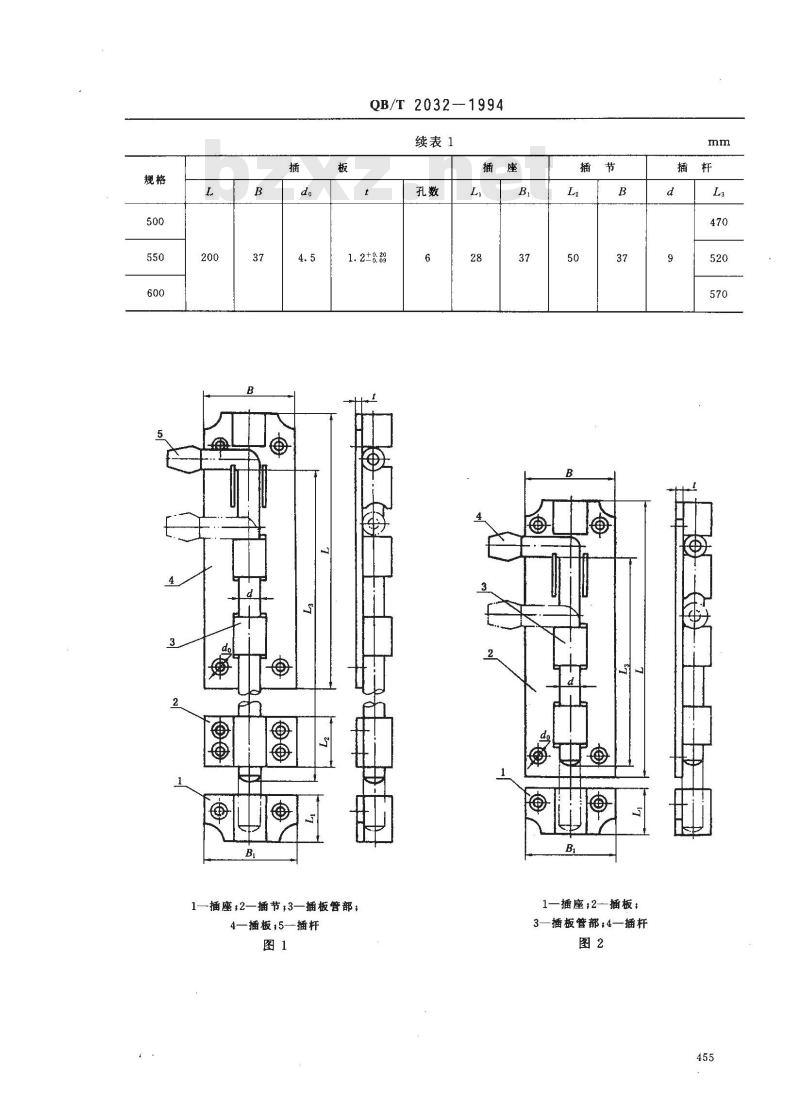

续表1
1. 2±0: 39
1—插座,2—插节,3—插板管部;4一插板,5-插杆
1—插座;2—插板;
3—插板管部:4—插杆
QB/T2032-1994

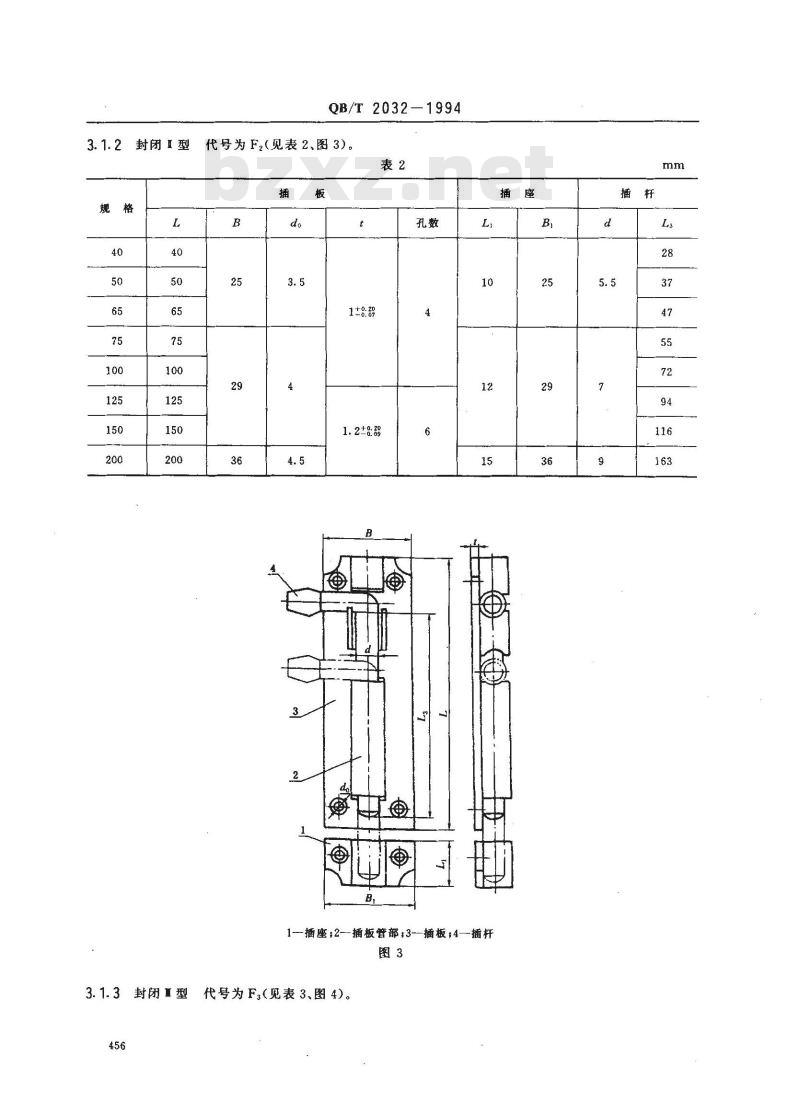

3.1.2封闭1型代号为F2(见表2、图3)。表2
1±8:69
1. 2+8:69
1-插座;2-插板管部;3-插板;4—插杆图3

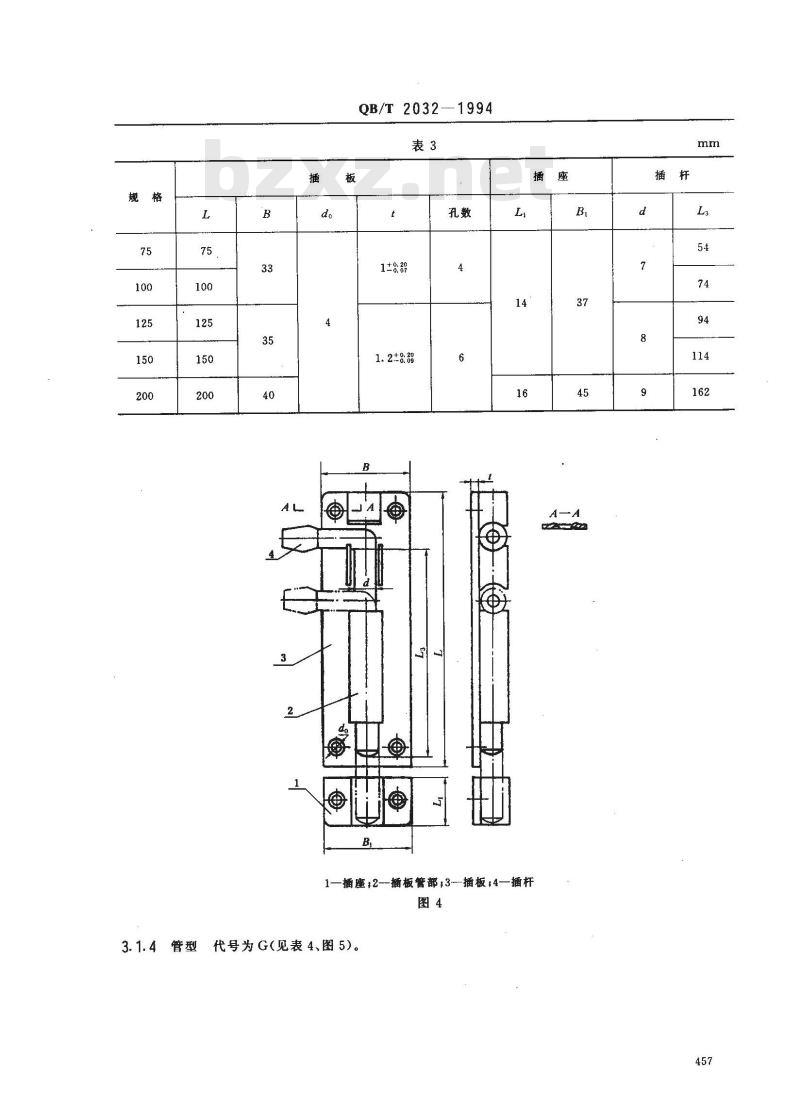

3.1.3封闭1型
代号为F:(见表3、图4)。
QB/T2032—1994
1±8:6
1. 2±8: 9
1—插座;2—-插板管部;3--插板;4——插杆图4

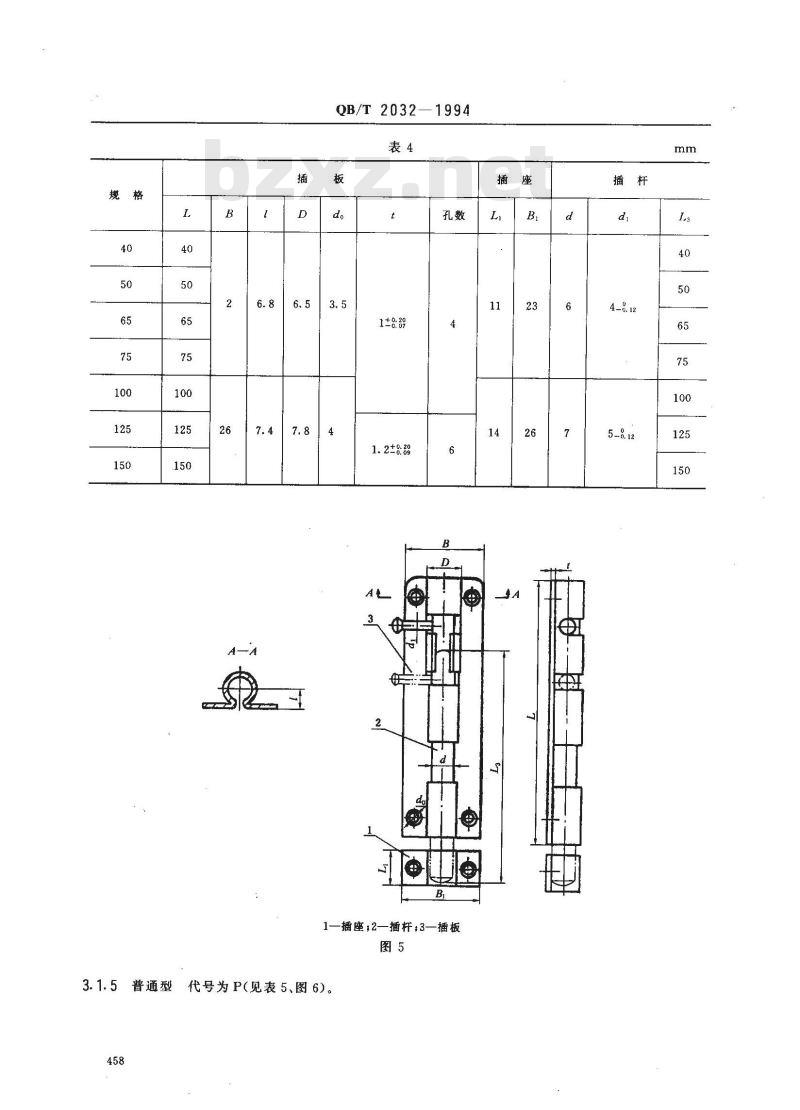

3.1.4管型代号为G(见表4、图5)。B
QB/T2032—1994
1±8: 9
1. 2+8:89
1—插座,2—插杆;3—插板
3.1.5普通型代号为P(见表5、图6)。458
4-8,12
QB/T2032--1994
1±8:
1.2±8: 9
1插片;2—插座;3—套图;4-插板;5插杆图6
蝴蝶I型钢插销
QB/T 2032—1994
代号为H,(见表 6、图 7)。
1±8:9
1—插板;2—插杆;3—插座
蝴蝶耳型钢插销
3.2产品标记
QB/T 2032
代号为H2(见表7、图8)。
1±8:6
1--插板;2-插杆;3—插座
QB/T2032—1994
-产品规格
产品形式
-产品名称
标记示例
示例1:封闭I型75mm的钢插销。QB/T 2032-—1994
钢插销F1-75mmQB/T2032—1994
示例2:封闭Ⅲ型125mm的钢插销。钢插销Fs-125mmQB/T2032-
—1994
4技术要求
4.1钢插销的材料应符合GB/T700的规定。4.2钢插销尺寸应符合3.1条的规定,未注公差尺寸的极限偏差按GB/T1804,孔采用H15,轴采用h15,长度采用士
4.3插板底面的平面度误差不大于长度L的1%。4.4插板、插节应对称,其对称度误差不得超过0.8mm。4.5插杆直线度应符合表8的规定。表8
插杆直径
插杆直线度误差
4.6封闭 I、I型75mm以上,蝴蝶型、管型钢插销的插板、插座、插节的螺孔边距(如图 9所示)C1.5mm,封闭Ⅱ型插板、插座螺钉孔的凸缴处应轮廓清楚,凸缘边距(如图10所示)Cz≥0.5mm。图9
4.7产品不得有裂缝、裂边、缺角及毛刺。插杆头部、端部应圆整。
4.9插板、插座、插节应两面涂漆。表面应色泽均匀、光亮,不得有脱漆、漏漆等现象。4.10 漆膜应牢固,经漆膜附著力试验后,圈内漆膜不得有脱落现象。插杆应经电镀处理,镀层应均匀,不得有露底、脱落等缺陷。4.11
4.12电镀层经耐腐蚀性能试验6h后,基本材料不得有锈蚀点。4.13产品铆接件应牢固,不能有松动现象。4.14产品装配后,插杆在使用时不能拔出,且转动灵活能顺利插入插座。5试验方法
5.1对4.1条的试验,以材料的质量保证书为准,有争议时按GB/T700中的有关规定进行化学.成分分析试验。
5.2对4.2.4.4、4.6条的试验,用示值为0.02mm的游标卡尺进行,试验材料厚度时不包括漆膜厚度。462
QB/T2032-1994
5.3对4.3、4.5条的试验,应将被试验工件置于平板上用塞尺测量(对封闭血型测量时应避开凸缘部位)。
5.4对4.7、4.8、4.9、4.11、4.13、4.14条的试验,用手感、目测进行。5.5对4.10条漆膜附着力试验,用GB/T1720规定的漆膜附着力测定仪,在产品上划圈,圈的直径为3mm,并不少于15圈,逐渐加码至漆膜露底,划圈后用漆刷扫去划痕上的漆屑。5.6对4.12条的试验,按GB5938进行。6 检验规则
6.1出厂检验
6.1.1产品必须经制造厂检验合格后方能出厂6.1.2出厂检验按GB/T 2828的规定进行,采用特殊检查水乎S-3的正常检查--次抽样方案,检验项目及合格质量水平(AQL)应符合表9规定。表9
不合格类别
6.2型式试验
检验项目
铆接牢固
配合性能
表面裂纹
插板、插节对称
漆膜表面质量
电镀层表面质量
插板平面度
螺钉孔边距
插杆外观
当到下列情说之一时,应进行型式检验。新产品或老产品转厂生产时的试制定型鉴定,b.
正式生产后如结构、材料、工艺有较大的改变,可能影响产品性能时,产品停产半年后再生产时:
连续生产中的产品每年不少于一次,出厂检验结果与上次型式检验结果有较大差异时。合格质量水平(AQL)
6.2.2型式检验按GB/T2829的规定进行,采用判别水平I,二次抽样方案。检验样本必须在出厂检验合格品中抽取,其余检验项目、判定数组、不合格质量水平(RQL)按表10规定。表10
检验项目
插杆直线度
漆膜附书力
电镀层耐腐蚀性能
样本数
判定数组
不合格质量水平(RQL)
标志、包装、运输、贮存
7.1标志
7.1.1内包装标志
产品标志,
制造厂名;
商标,
数量;
QB/T2032-1994
合格证:合格证应包括厂名、产品标记、检验部门章、检验人员代号、检验日期。外包装标志
产品标记;
制造厂名,下载标准就来标准下载网
商标,
数量,
体积,
毛重、净重;
出广日期。
7.2包装
7.2.1外包装应具有防潮措施,包装应牢固。2包装件重量应符合表11的规定。7.2. 2
外包装材料
柳条箱
7.3产品在运输过程中应防潮,避免化学品腐蚀。7.4贮存
包装件重量,kg
产品应贮存在干燥通风的室内仓库中,底楼存放时应离地200mm以上,并避免与腐蚀性介质接触。
自出厂日期起,保质期不低于半年。附加说明:
本标准由中国轻工总会质量标准部提出。本标准由全国建筑五金标准化中心归口。本标准由广州坚美五金厂、上海异型铆钉厂、西安市新建五金厂、蓬莱市建筑五金集团公司、上海建筑工业研究所负责起草。
本标准主要起草人黄耀茂、王正耀、张同菊、郝德明、吴芸芝。464
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
