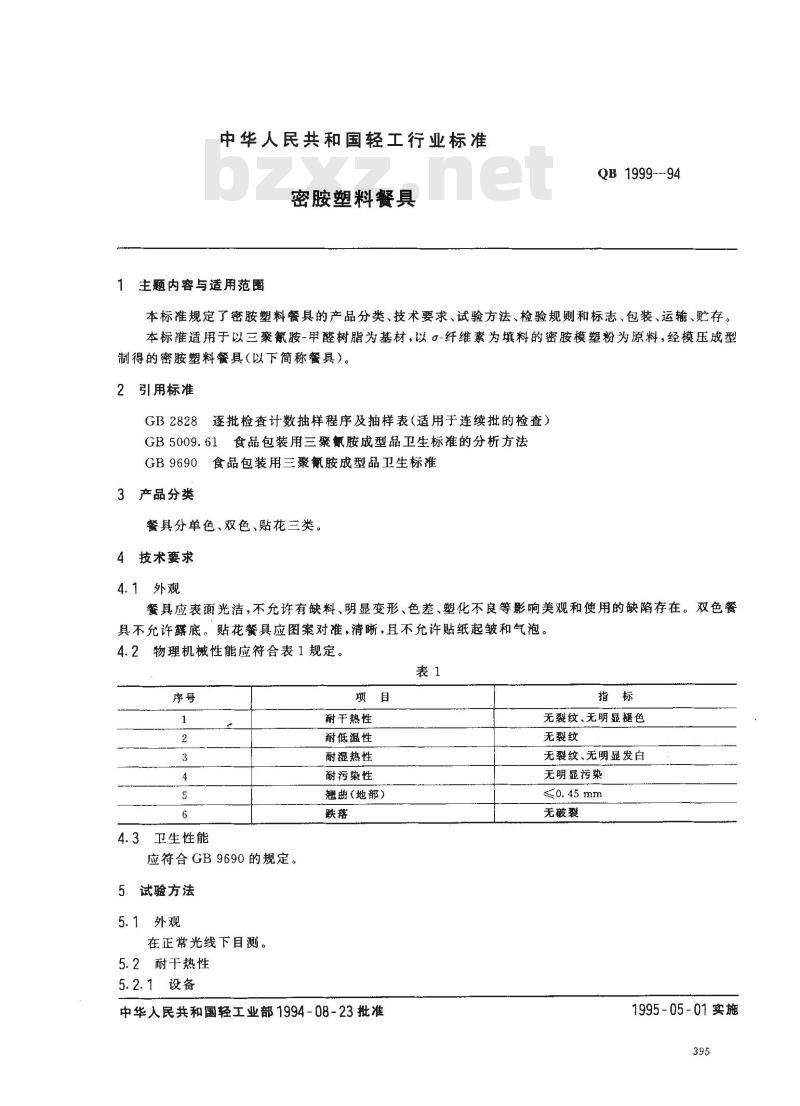

【轻工行业标准(QB)】 密胺塑料餐具

中华人民共和国轻工行业标准
密胺塑料餐具
1主题内容与适用范围
QB 1999--94
本标准规定了密胺塑料餐具的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于以三聚氰胺-甲醛树脂为基材，以α-纤维素为填料的密胺模塑粉为原料，经模压成型制得的密胺塑料餐具（以下简称餐具）。2引用标准
GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB5009.61食品包装用三聚氰胺成型品卫生标准的分析方法GB9690食品包装用三聚氰胺成型品卫生标准3产品分类
餐具分单色、双色、贴花三类。4技术要求
4.1外观
餐具应表面光洁，不允许有缺料、明显变形、色差、塑化不良等影响美观和使用的缺陷存在。双色餐具不充许露底。贴花餐具应图案对准，清晰，且不允许贴纸起皱和气泡。4.2物理机械性能应符合表1规定。表1
4.3卫生性能
应符合GB9690的规定。
5试验方法
5.1外观
在正常光线下目测。
5.2耐干热性
5.2.1设备
耐干热性
耐低温性
耐湿热性
耐污染性
翘曲(地部）
中华人民共和国轻工业部1994-08-23批准指标
无裂纹、无明显褪色
无裂纹
无裂纹、无明显发白
无明显污染
≤0.45mm
无破裂
1995-05-01实施

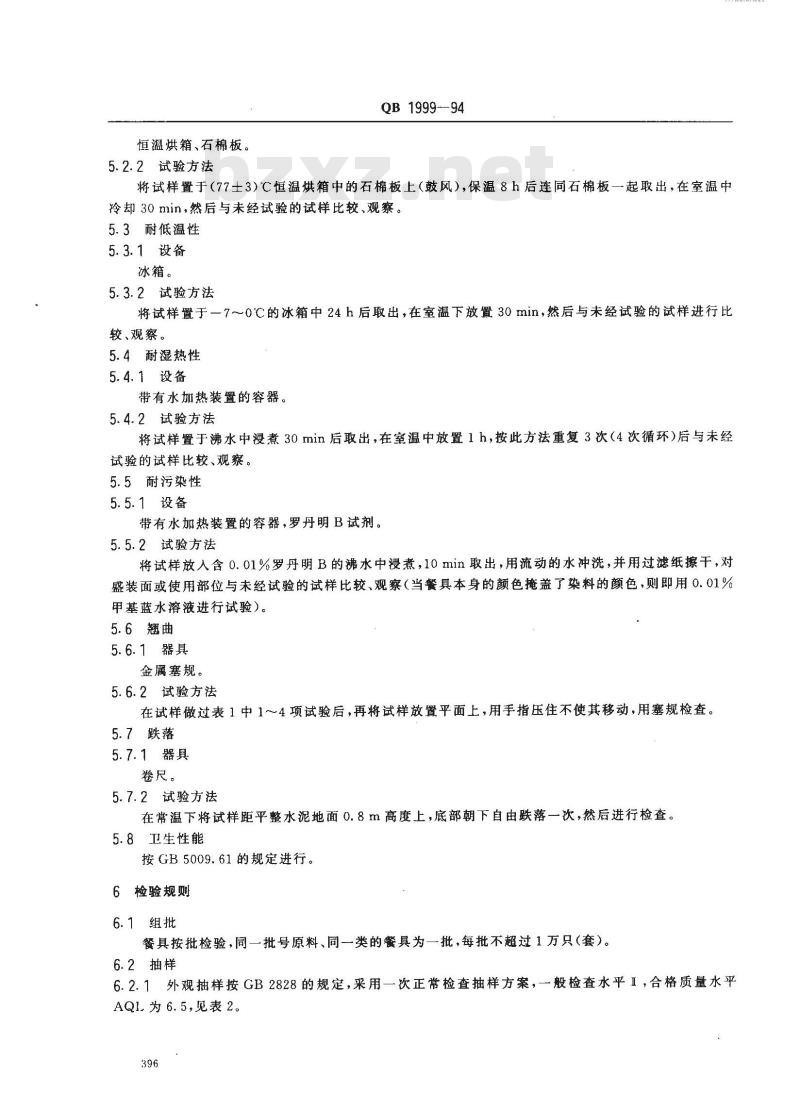

恒温烘箱、石棉板。
5.2.2试验方法
QB1999--94
将试样置于（77士3)℃恒温烘箱中的石棉板上（鼓风），保温8h后连同石棉板一起取出，在室温中冷却30 min，然后与未经试验的试样比较、观察。5.3耐低温性
5.3.1设备
冰箱。
5.3.2试验方法
将试样置于一7～0℃的冰箱中24h后取出，在室温下放置30min，然后与未经试验的试样进行比较、观察。
5.4耐湿热性
5.4.1设备
带有水加热装置的容器。
5.4.2试验方法
将试样置于沸水中浸煮30min后取出，在室温中放置1h，按此方法重复3次（4次循环）后与未经试验的试样比较、观察。
5.5耐污染性
5.5.1设备wwW.bzxz.Net
带有水加热装置的容器，罗丹明B试剂。5.5.2试验方法
将试样放人含0.01%罗丹明B的沸水中浸煮，10min取出，用流动的水冲洗，并用过滤纸擦干，对盛装面或使用部位与未经试验的试样比较、观察（当餐具本身的颜色掩盖了染料的颜色，则即用0.01%甲基蓝水溶液进行试验）。
5.6翘曲
5.6.1器具
金属塞规。
5.6.2试验方法
在试样做过表1中1～4项试验后，再将试样放置平面上，用手指压住不使其移动，用塞规检查。5.7跌落
5.7.1器具
卷尺。
5.7.2试验方法
在常温下将试样距平整水泥地面0.8m高度上，底部朝下自由跌落一次，然后进行检查。5.8卫生性能
按GB5009.61的规定进行。
6检验规则
6.1组批
餐具按批检验，同一批号原料、同一类的餐具为一批，每批不超过1万只（套）。6.2抽样
6.2.1外观抽样按GB2828的规定，采用一次正常检查抽样方案，一般检查水平I，合格质量水平AQL为6.5,见表2。

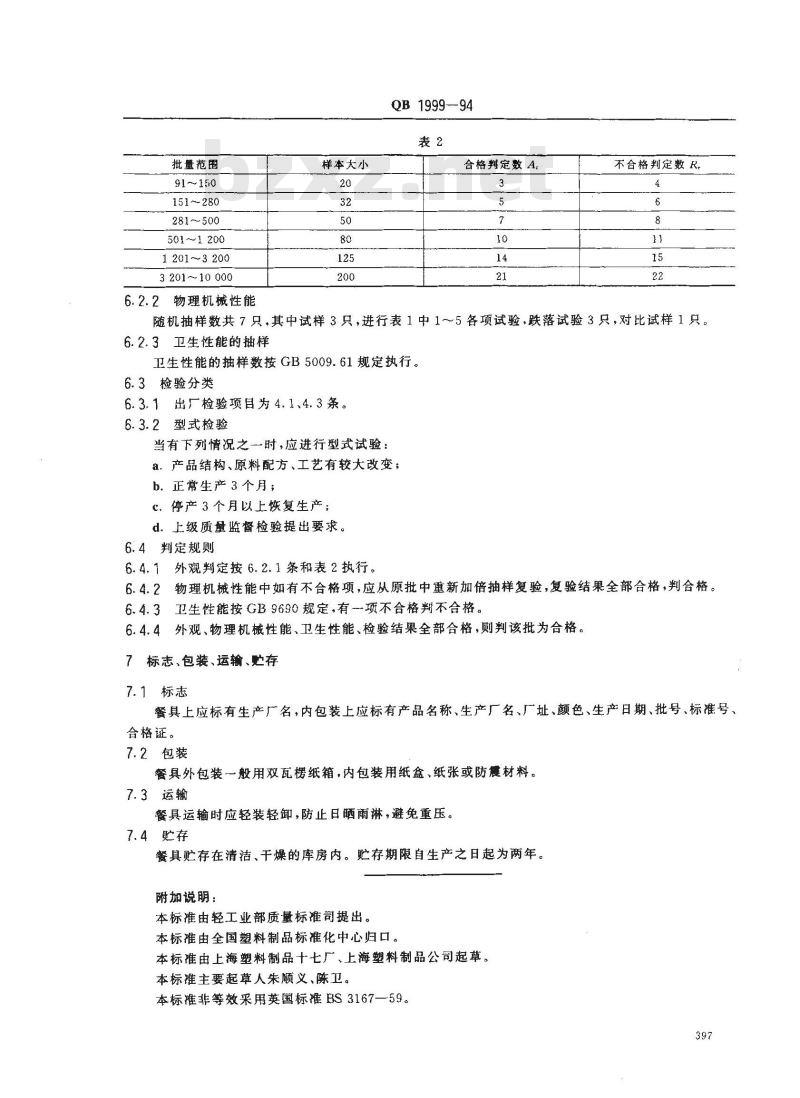

批量范围
91~150
151280
281~500
501~1200
1201~3200
3 201~10 000
6.2.2物理机械性能
样本大小
QB 1999--94
合格判定数 A.
不合格判定数R，
随机抽样数共7只，其中试样3只，进行表1中1～5各项试验，跌落试验3只，对比试样1只。6.2.3卫生性能的抽样
卫生性能的抽样数按GB5009.61规定执行。6.3检验分类
6.3.1出厂检验项目为4.1.4.3条。6.3.2型式检验
当有下列情况之一时，应进行型式试验：a.产品结构、原料配方、工艺有较大改变；b.正常生产3个月；
c.停产3个月以上恢复生产；
d.上级质量监督检验提出要求。6.4判定规则
6.4.1外观判定按6.2.1条和表2执行。6.4.2物理机械性能中如有不合格项，应从原批中重新加倍抽样复验，复验结果全部合格，判合格。6.4.3卫生性能按GB9690规定，有项不合格判不合格。6.4.4外观、物理机械性能、卫生性能、检验结果全部合格，则判该批为合格。标志、包装、运输、贮存
7.1标志
餐具上应标有生产厂名，内包装上应标有产品名称、生产厂名、厂址、颜色、生产日期、批号、标准号、合格证。
7.2包装
餐具外包装一般用双瓦纸箱，内包装用纸盒、纸张或防霆材料。7.3运输
餐具运输时应轻装轻卸，防止日晒雨淋，避免重压。7.4贮存
餐具贮存在清洁、干燥的库房内。贮存期限自生产之日起为两年。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国塑料制品标准化中心归口。本标准由上海塑料制品十七厂、上海塑料制品公司起草。本标准主要起草人朱顺义、陈卫。本标推非等效采用英国标准BS3167—59。397
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
