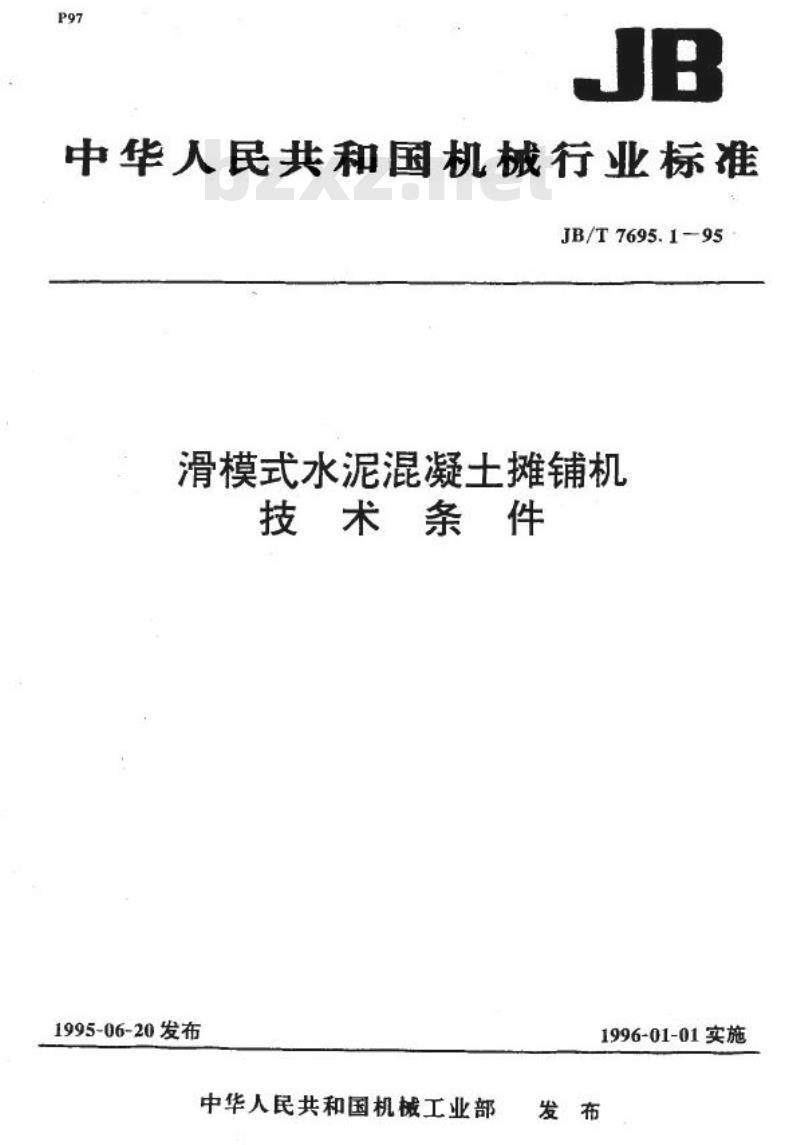

中华人民共和国机械行业标准
JB/T7695.1-95
滑模式水泥混凝土摊铺机
技术条件
1995-06-20发布
中华人民共和国机械工业部
1996-01-01实施

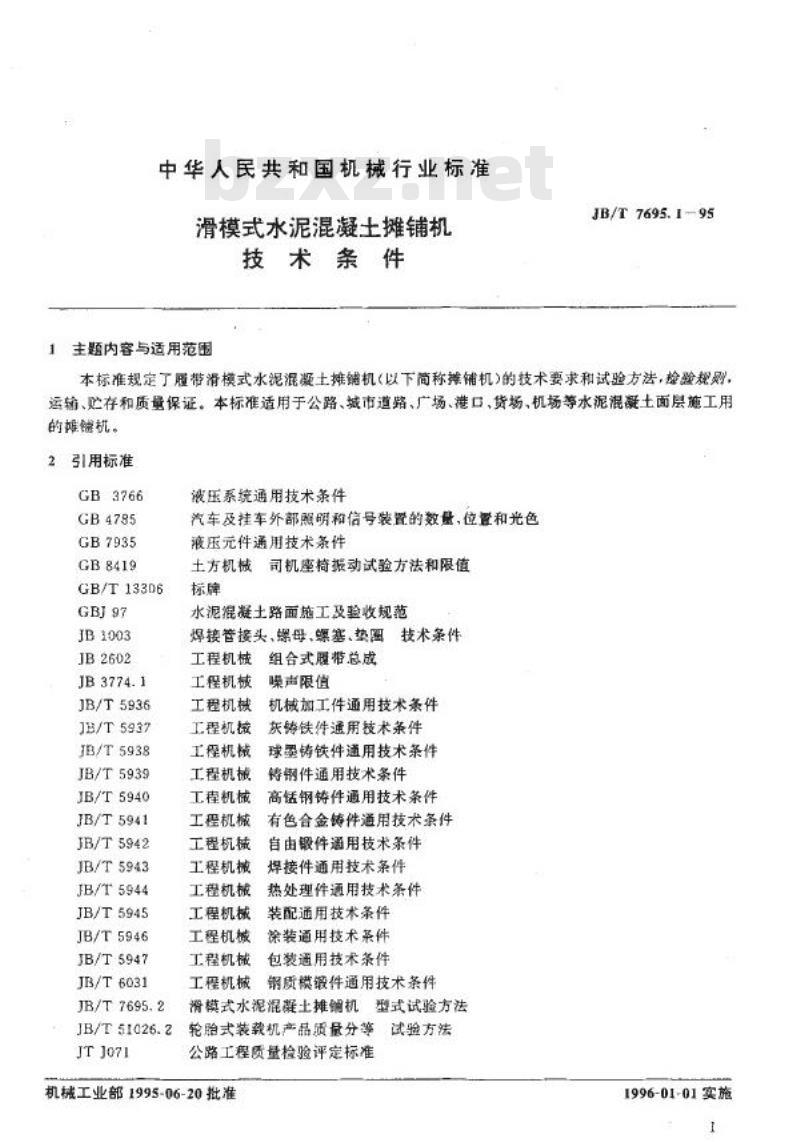

中华人民共和国机械行业标准
滑模式水泥混凝土摊铺机
技术条件
1主题内容与适用范围
JB/T 7695. 1 - 95
本标准规定了履带滑模式水泥混凝土摊铺机（以下简称推铺机)的技术要求和试验方法，检验规则，运辅、贮存和质量保证。本标准适用于公路、城市道路、广场、港口、货场、机场等水泥混避土面层施工用的雄铺机。
2引用标准
GB3766
GB4785
GB7935
GB8419
GB/T 133D6
JB1003
JB2602
JB/T5936
JB/T5937
JB/T5938
JB/T5939
JB/T5940
JB/T5941
JB/T5942
JB/T5943
JB/T5944
JB/T5945
JB/T5946
JB/T5947
JB/T6031
JB/T7695.2
JB/T51026.2
JTJ071
液压系统通用技术条件
汽车及挂车外部照明和信号装置的数量，位置和光色液压元件通用技术条件
土方机械司机座椅振动试验方法和限值标牌
水泥混凝土路面施工及验收规范焊接管接头、螺母、螺塞、垫围技术条件工程机械组合式履带总成
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
工程机械
噪声限值
机械加工件通用技术条件wwW.bzxz.Net
灰铸铁件通用技术条件
球墨铸铁件通用技术条件
铸制件通用技术条件
高锰钢铸件通用技术条件
有色合金铸件通用技术条件
自由锻件通用技术条件
焊接件通用技术条件
热处理件通用技术条件
装配通用技术条件
涂装通用技术条件
包装通用找术条件
钢质模镀件通用技术条件
滑模式水泥混凝土摊铺机型式试验方法轮胎式装教机产品质量分等试验方法公路工程质量检验评定标准
机械工业部1995-06-20批准
1996-01-01实施

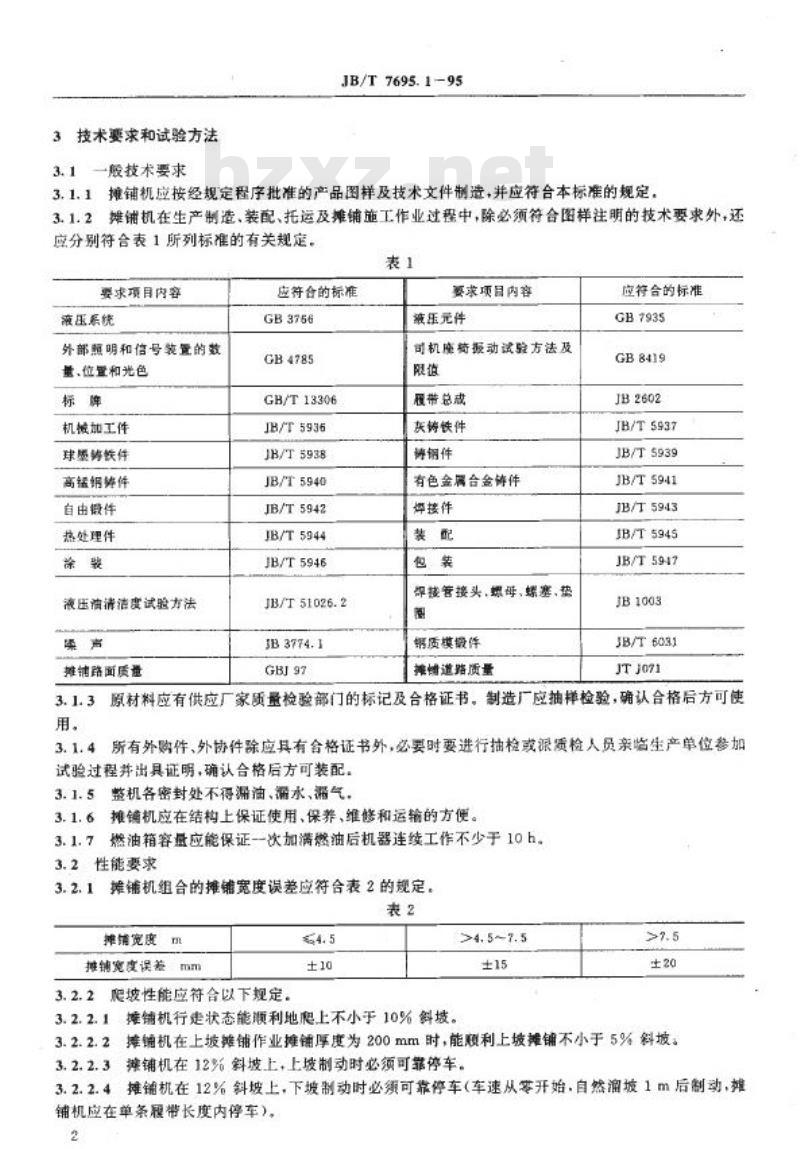

3技术要求和试验方法
3.1一般技术要求
JB/T 7695.1-95
3.1.1摊铺机应按经规定程序批准的产品图样及技术文件制造，并应符合本标准的规定，3.1.2摊铺机在生产制造、装配、托运及摊铺施工作业过程中，除必须符合图样注明的技术要求外，还应分别符合表1所列标准的有关规定。表1
要求项目内容
液压系统
外部照明和信号装置的数
量、位置和光色
机械加工件
球墨等铁件
高锰钢锌件
自由锻件
热处理件
液压油清洁度试验方法
摊辅路面质量
应符合的标准
GB3766
GB4785
GB/T 13306
JB/T5936
JB/T5938
JB/T 5940
JB/T5942
JB/T5944
JB/T5946
JB/T 51026.2
JB 3774.1
要求项目内容
藏压元件
可机废椅振动试验方法及
履带总惑
灰铸铁件
等钢件
有色金属合金锋件
焊接件
焊接管接头、螺母、螺塞、垫
锯质模锻件
摊道路质量
应符合的标准
GB7935
GB 8419
JB2602
JB/T5937
JB/T5939
JB/T5941
JB/T5943
JB/T5945
JB/T5947
JB1003
JB/T6031
JT J071
3.1.3原材料应有供应厂家质量检验门的标记及合格证书。制造厂应抽样检验，确认合格后方可使用。
所有外购件、外协件除应其有合格证书外，必要时要进行抽检或银质检人员亲临生产单位参加试验过程并出具证明，确认合格后方可装配3.1.5
整机各密封处不得漏油、漏水、漏气。摊铺机应在结构上保证使用、保养、维修和运输的方便。燃油箱容量应能保证--次加满燃油后机器连续工作不少于10h。3.1.7
3.2性能要求
摊铺机组合的摊铺宽度误差应符合表2的规定。表2
摊铺宽度
推铺宽变误差
3.2.2爬坡性能应符合以下规定
3.2.2.1摊铺机行建状态能顺利地爬上不小于10%斜坡。>4. 5~7.5
3.2.2.2摊铺机在上坡摊铺作业摊铺厚度为200mm时，能颗利上坡摊铺不小于5%斜坡：摊铺机在12%斜坡上，上坡制动时必须可靠停车。3.2.2.3
3.2.2.4摊铺机在12%斜坡上，下坡制动时必须可靠停车（车速从零开始.自然溜坡1m后制动，雄铺机应在单条履带长度内停车）。2
JB/T7695.1-95

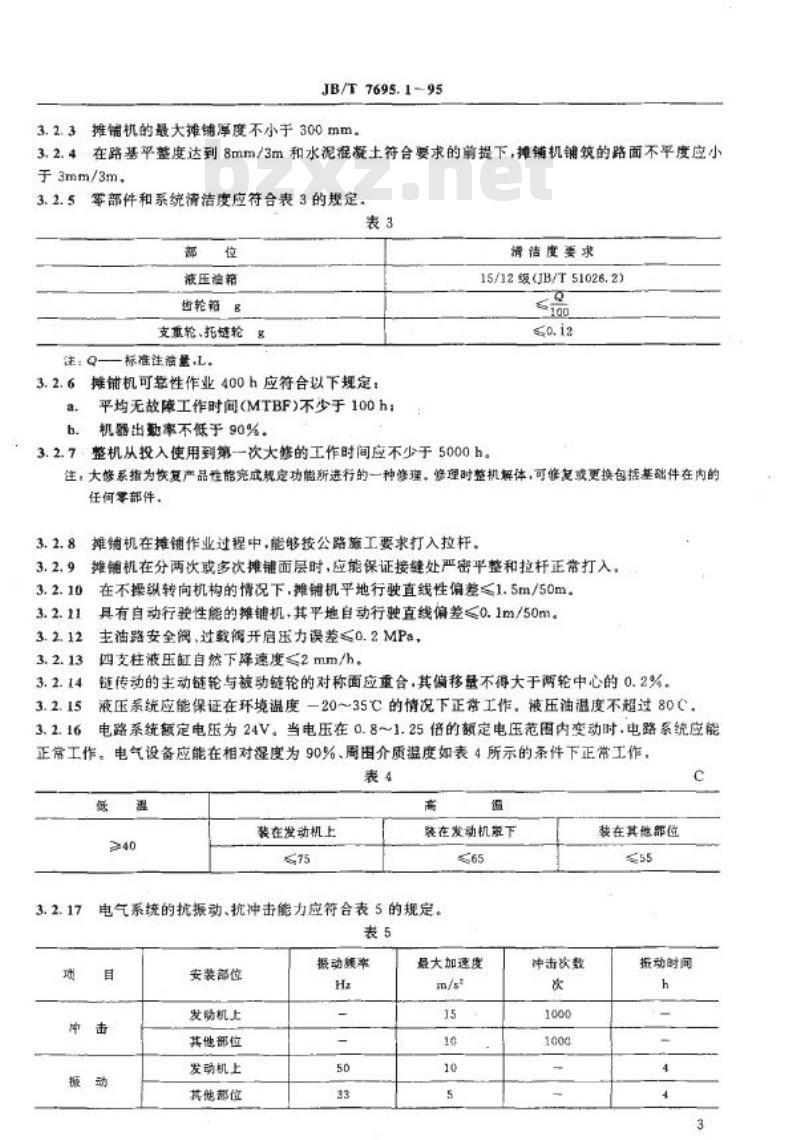

3.2.3摊铺机的最大摊铺淳度不小于300mm。3.2.4在路基平整度达到8mm/3m和水泥混凝土符合要求的前提下，摊铺机铺筑的路面不平度应小于3mm/3m，
零部件和系统清洁度应符合表3的规定。3. 2.5
液压油粘
齿轮箱g
支重轮、拓链轮g
注：Q——标准注滴量，L。
3.2.6摊铺机可靠性作业400h应符合以下规定：a平均无故障工作时间(MTBF)不少于100h：机器出勤率不低于90%，
滑洁度要求
15/12级(JB/T51026.2)
3.2.7：整机从投入使用到第一次大修的工作时间应不少于5000h。注：大修系指为恢复产晶性能完成规定功能所进行的一种修理，燃理时整机解体，可修复或更换包括基础件在内的任何零部件，
摊铺机在摊铺作业过程中，能够按公路施工要求打入拉杆。摊机在分两次或多次摊铺面层时，应能保证接缝处严密平整和拉杆正常打入。在不操纵转向机构的情况下，摊铺机平地行驶直线性偏差≤1.5m/50m。具有自动行驶性能的摊铺机，其平地自动行驶直线偏差≤0.1m/50m。主油路安全阀、过载阔开启压力误差≤0.2MPa，四支柱液压缸自然下降速度≤2mm/h。链传动的主动链轮与被动链轮的对称面应重合·其偏移量不得大于两轮中心的0.2%液压系统应能保证在环境温度一20～35℃的情况下正常工作液压油温度不超过80C，电路系统额定电压为24V。当电压在0.8~1.25倍的额定电压范围内变动时.电路系统应能正常工作。电气设备应能在相对湿度为90%、周围介质温度如表4所示的条件下正常工作，表4
装在发动机上
装在发动机革下
电气系统的抗振动、抗冲击能力应符合表5的规定。表5
安装部位
发动机上
其他部位
发动机上
基他部位
振动率
最大加速度
冲击次数
装在其他部位
抵动时间
JB/T7695.1-95

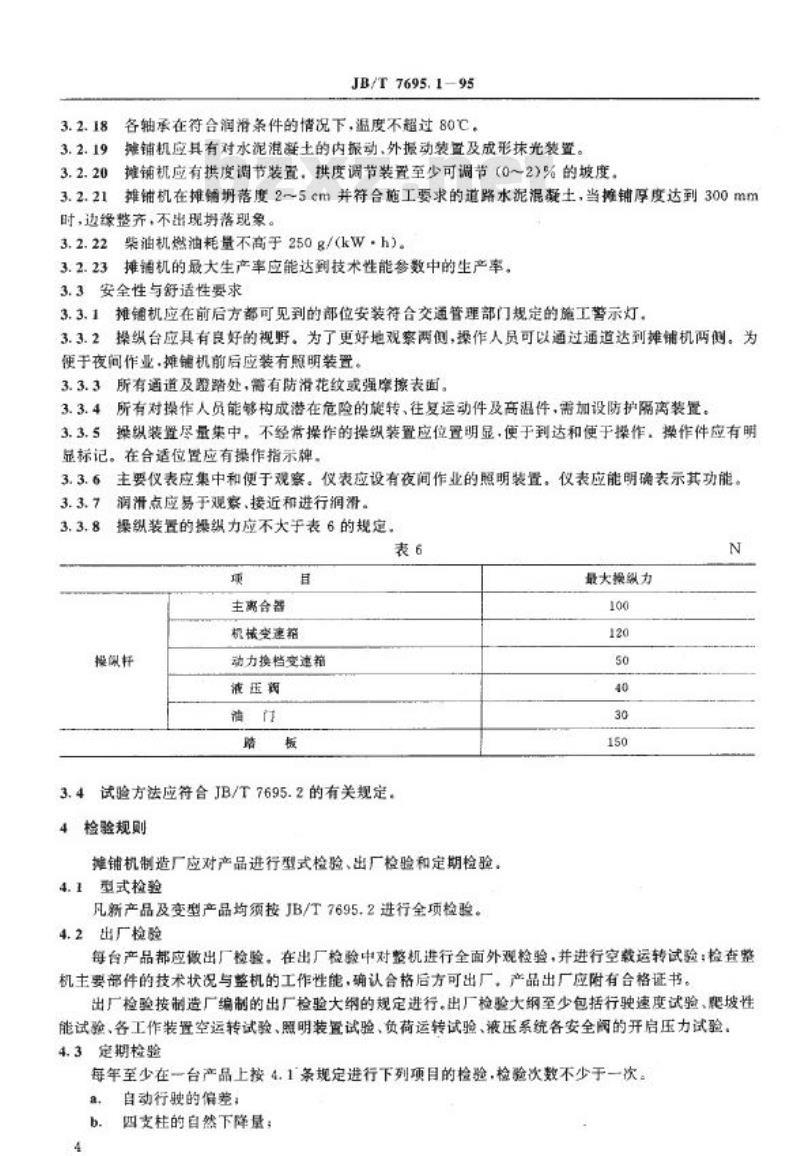

各轴承在符合润滑条件的情况下，温度不超过80℃。摊铺机应具有对水泥滤避土的内振动、外振动装置及成形抹光装置。摊铺机应有拱度调节装置，拱度调节装置至少可调节（0～2)%的坡度摊铺机在摊铺落度2～5cm并符合施工要求的道路水泥混凝土，当摊铺厚度达到300mm3.2.21
时，边缘整齐，不出现落现象。3.2.22柴油机燃油耗量不高于250g/(kW·h）。3.2.23摊铺机的最大生产率应能达到技术性能参数中的生产率，3.3安全性与舒适性要求
3.3.1摊铺机应在前后方都可见到的部位安装符合交通管理部门规定的施工警示灯，3.3.2操纵台应具有良好的视野。为了更好地观察两侧，操作人员可以通过通道达到摊铺机两侧。为便于夜间作业.摊铺机前后应装有照明装置。3.3.3所有通道及露踏处，需有防滑花纹或强库摩接表面。3.3.4所有对操作人员能够构成潜在危险的旋转、往复运动件及高温件，需加设防护隔离装置。3.3.5操纵装置尽量集中。不经常操作的操纵装置应位置明显，便于到达和便于操作，操作件应有明显标记。在合适位置应有操作指示牌。3.3.6主要仪表应集中和便于观察。仪表应设有夜间作业的照明装置。仪表应能明确表示其功能。润滑点应易于观察、接近和进行润滑。3.3.7
操纵装置的操织力应不大于表6的规定表6
主离合器
机械变速箱
摄鼠托
动力换档变速箱
液压衡
3.4试验方法应符合JB/T7695.2的有关规定。4检验规则
摊铺机制造厂应对产品进行型式检验、出厂检验和定期检验。4.1型式检验
凡新产品及变型产品均须按JB/T7695.2进行全项检验。4.2出厂检验
最大操织力
每台产品都应做出厂检验。在出厂检验中对整机进行全面外观检验，并进行空载运转试验：检查整机主要部件的技术状况与整机的工作性能，确认合格后方可出厂，产品出厂应附有合格证书。出厂检验按制造厂编制的出厂检验大纲的规定进行。出厂检验大纲至少包括行驶速度试验、爬坡性能试验、各工作装置空运转试验、照明装置试验、负荷遥转试验、液压系统各安全阀的开启压力试验。4.3定期检验
每年至少在一台产品上按4.1条规定进行下列项目的检验，检验次数不少于一次。a.
自动行驶的偏差；
四支柱的自然下降量；
噪声；
操纵装置的操纵力：
清洁度。
运输和购存
JB/T7695.1-95
摊铺机的运输应符合陆路、水路运输的有关规定。摊铺机应贮存在干燥、通风及没有腐蚀的地方。5.2
6质量保证
6.1在用户遵照产品使用维护说明书使用和存放规定的条件下，制造厂应保证产品的技术性能和质量符合技术文件与本标准的规定。附加说明：
本标准由机械工业部天津工程机被研究所提出并归口。本标准由机械工业部天津工程机械研究所负责起草。本标准主要起草人王清。
