- GB 13613-1992 对海中远程无线电导航台站电磁环境要求

【国家标准(GB)】 对海中远程无线电导航台站电磁环境要求
本网站 发布时间:
2024-08-03 06:28:12
- GB13613-1992
- 现行
标准号:
GB 13613-1992
标准名称:
对海中远程无线电导航台站电磁环境要求
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
1992-08-19 -
实施日期:
1993-09-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
258.63 KB
标准ICS号:
造船和海上建筑物>>船舶和海上建筑物综合>>47.020.70导航和控制设备中标分类号:
通信、广播>>雷达、导航、遥控、遥测、天线>>M50雷达、导航、遥控、遥测、天线综合

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了长波远程无线电导航台(即罗兰C导航台)、长波远程无线电导航系统监测站(即罗兰C监测站)和中波中程无线电导航台(即罗兰A导航台)的电磁环境要求。规定了为保证导航台站提供正常导航信息而对有源干扰和台站周围设施的限制。本标准适用于长波远程无线电导航台、监测站和中波中程无线电导航台的电磁环境管理,并可作为上述导航台站与其他设施间的电磁兼容准则之一。本标准不适用于其他对海无线电导航台站。 GB 13613-1992 对海中远程无线电导航台站电磁环境要求 GB13613-1992

部分标准内容:

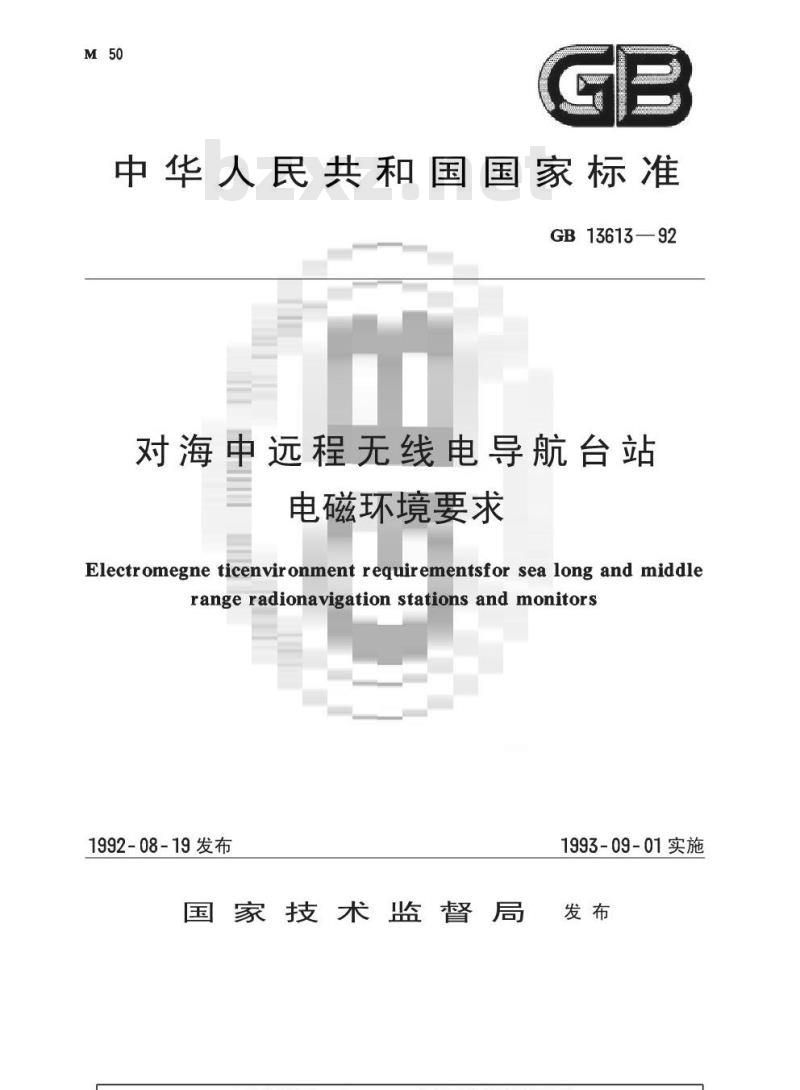

中华人民共和国国家标准
GB13613—92
对海中远程无线电导航台站
电磁环境要求
Electromegne ticenvironment requirementsfor sea long and middlerange radionavigation stations and monitors1992-08-19发布
国家技术监督局
1993-09-01实施
中华人民共和国国家标准

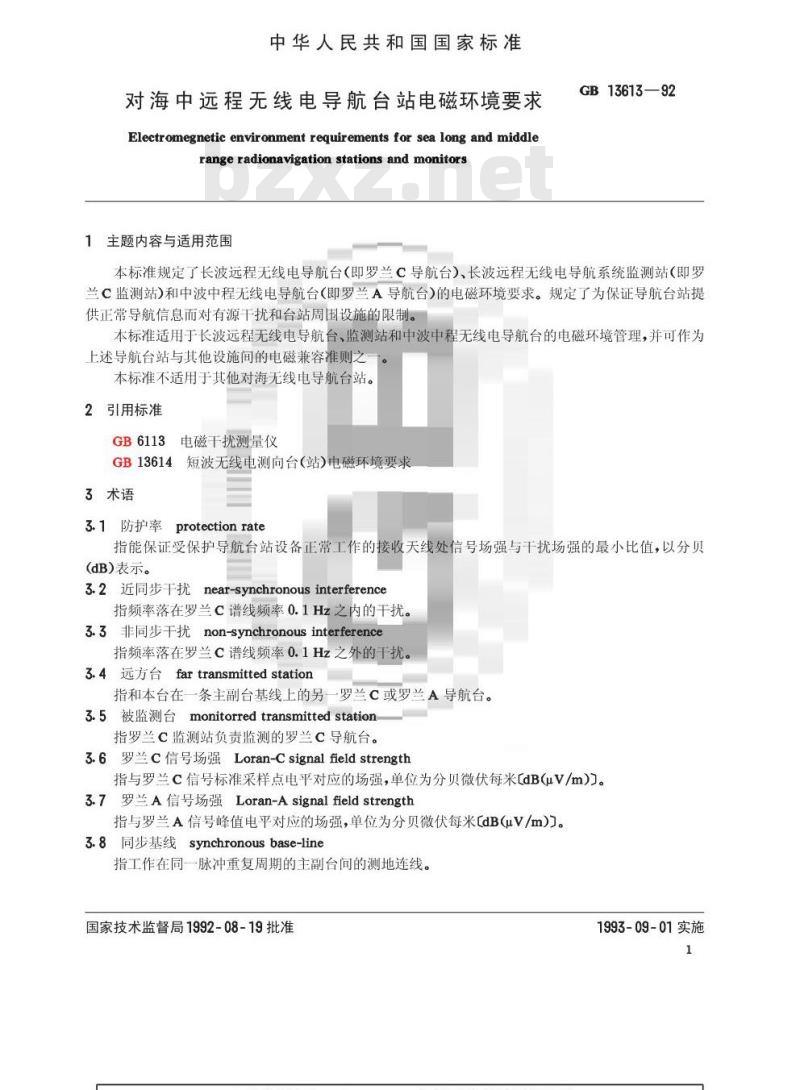

对海中远程无线电导航台站电磁环境要求Electromegneticenvironmentrequirementsforsealongandmiddlerange radionavigation stations and monitors1主题内容与适用范围
GB13613—92
本标准规定了长波远程无线电导航台(即罗兰C导航台)、长波远程无线电导航系统监测站(即罗兰C监测站)和中波中程无线电导航台(即罗兰A导航台)的电磁环境要求。规定了为保证导航台站提供正常导航信息而对有源干扰和台站周围设施的限制。本标准适用于长波远程无线电导航台、监测站和中波中程无线电导航台的电磁环境管理,并可作为上述导航台站与其他设施间的电磁兼容准则之本标准不适用于其他对海无线电导航台站。2引用标准
GB6113电磁干扰测量仪
GB13614短波无线电测向台(站)电磁环境要求3术语
3.1防护率protectionrate
指能保证受保护导航台站设备正常工作的接收天线处信号场强与干扰场强的最小比值,以分贝(dB)表示。
3.2近同步干扰near-synchronousinterference指频率落在罗兰C谱线频率0.1Hz之内的干扰。3.3非同步干扰non-synchronousinterference指频率落在罗兰C谱线频率0.1Hz之外的干扰。3.4远方台fartransmittedstation指和本台在一条主副台基线上的另一罗兰C或罗兰A导航台。3.5被监测台monitorredtransmittedstation指罗兰c监测站负责监测的罗兰C导航台。3.6罗兰C信号场强Loran-Csignalfieldstrength指与罗兰C信号标准采样点电平对应的场强,单位为分贝微伏每米[dB(uV/m)]。3.7罗兰A信号场强Loran-Asignalfieldstrength指与罗兰A信号峰值电平对应的场强,单位为分贝微伏每米(dB(uV/m)]。3.8同步基线synchronousbase-line指工作在同一脉冲重复周期的主副台间的测地连线。国家技术监督局1992-08-19批准1993-09-01实施
4长波远程无线电导航台
GB13613—92
4.1长波远程无线电导航台是发射脉冲导航信号的全方向性发射台。为提供正确的导航信息,它还必须要接收远方台发射的信号。wwW.bzxz.Net
4.2长波远程无线电导航台工作的中心频率为100kHz,在90~110kHz频段内包含导航台辐射能量的99%以上。
4.3长波远程无线电导航台受保护的设施包括导航发射天线及其场地、导航接收天线及其场地、其他导航设备以及附属的短波通信设施。4.4长波远程无线电导航台接收远方台信号的最低罗兰C信号场强在北纬25°以北为54dB(μV/m),在北纬25°以南为60dB(uV/m)。4.5在70~130kHz频段内,长波远程无线电导航台对连续波近同步于扰和连续波非同步于扰的防护率应符合图1的规定。
非同岁
近同步

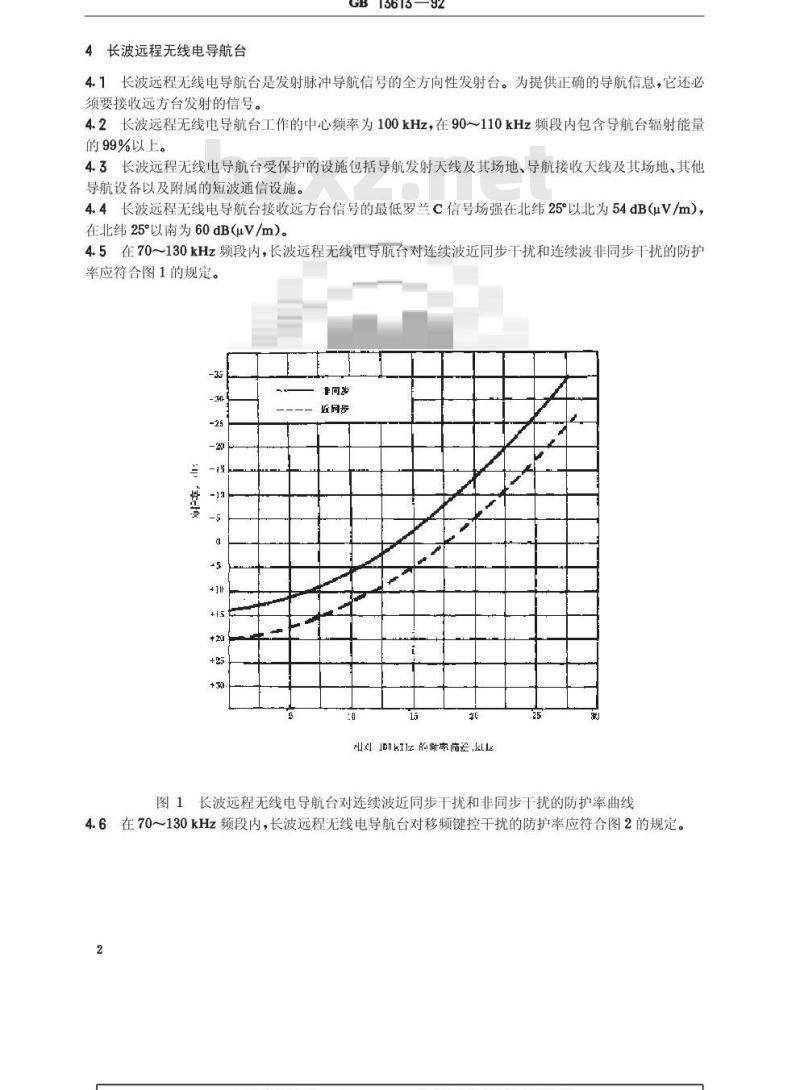

图1长波远程无线电导航台对连续波近同步干扰和非同步干扰的防护率曲线4.6在70~130kHz频段内,长波远程无线电导航台对移频键控干扰的防护率应符合图2的规定。2
GB13613—92
对 Inu IHa的率情染,kLL

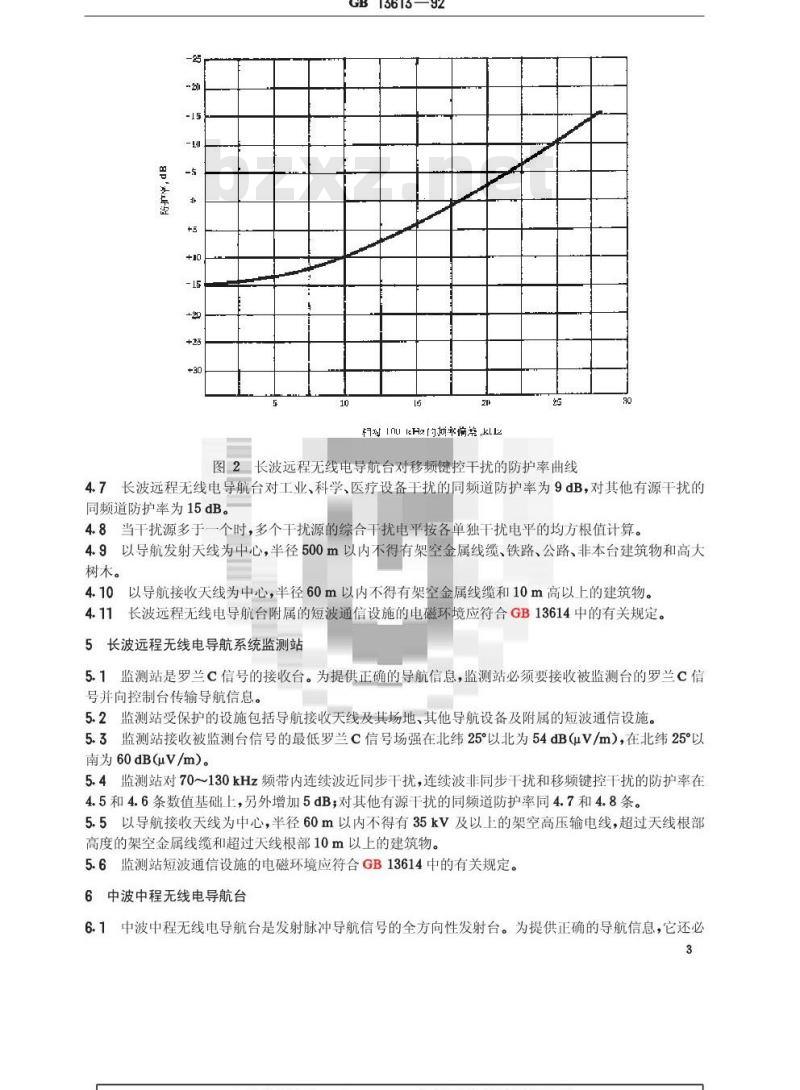

图2长波远程无线电导航台对移频键控干扰的防护率曲线9
4.7长波远程无线电导航台对工业、科学、医疗设备干扰的同频道防护率为9dB,对其他有源干扰的同频道防护率为15dB。
4.8当干扰源多于一个时,多个干扰源的综合干扰电平按各单独干扰电平的均方根值计算。4.9以导航发射天线为中心,半径500m以内不得有架空金属线缆、铁路、公路、非本台建筑物和高大树木。
4.10以导航接收天线为中心,半径60m以内不得有架空金属线缆和10m高以上的建筑物。4.11长波远程无线电导航台附属的短波通信设施的电磁环境应符合GB13614中的有关规定。5长波远程无线电导航系统监测站5.1监测站是罗兰C信号的接收台。为提供正确的导航信息,监测站必须要接收被监测台的罗兰C信号并向控制台传输导航信息。
5.2监测站受保护的设施包括导航接收天线及其场地、其他导航设备及附属的短波通信设施。5.3监测站接收被监测台信号的最低罗兰C信号场强在北纬25°以北为54dB(μV/m),在北纬25°以南为60dB(μV/m)。
5.4监测站对70130kHz频带内连续波近同步干扰,连续波非同步干扰和移频键控干扰的防护率在4.5和4.6条数值基础上,另外增加5dB;对其他有源干扰的同频道防护率同4.7和4.8条。5.5以导航接收天线为中心,半径60m以内不得有35kV及以上的架空高压输电线,超过天线根部高度的架空金属线缆和超过天线根部10m以上的建筑物。5.6监测站短波通信设施的电磁环境应符合GB13614中的有关规定。6中波中程无线电导航台
6.1中波中程无线电导航台是发射脉冲导航信号的全方向性发射台。为提供正确的导航信息,它还必3
须要接收远方台发射的信号。
GB13613—92

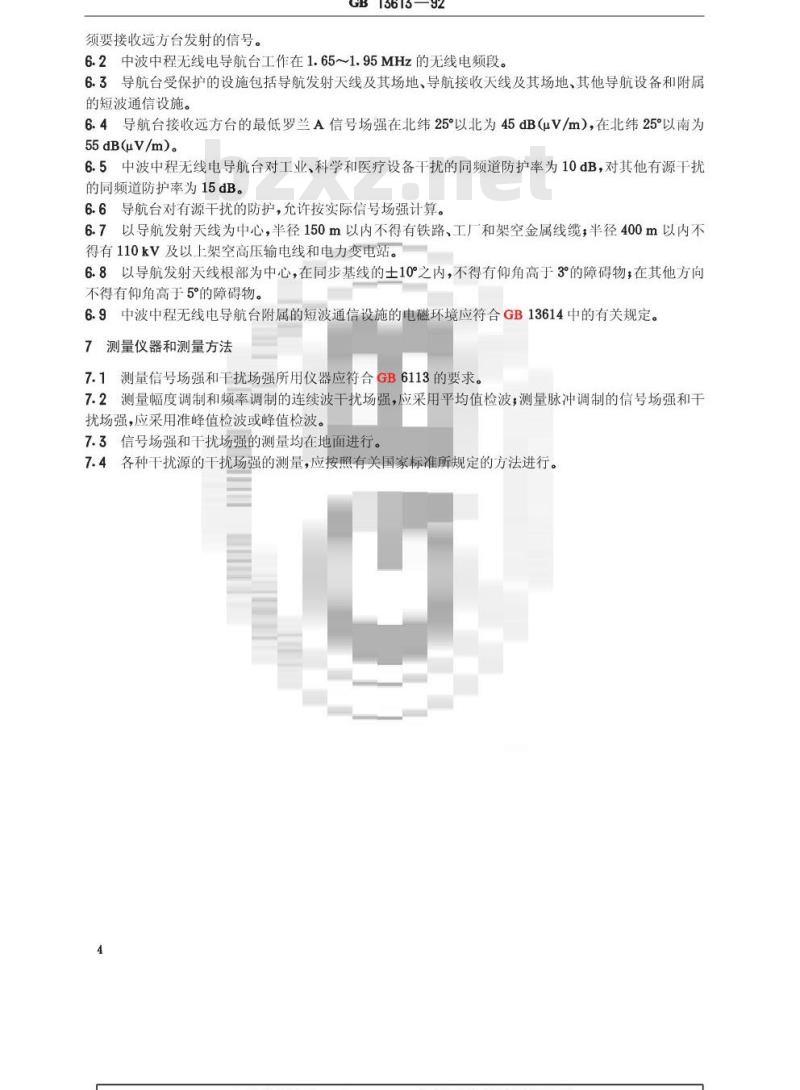

6.2中波中程无线电导航台工作在1.65~1.95MHz的无线电频段。6.3导航台受保护的设施包括导航发射天线及其场地、导航接收天线及其场地、其他导航设备和附属的短波通信设施。
6.4导航台接收远方台的最低罗兰A信号场强在北纬25°以北为45dB(μV/m),在北纬25以南为55dB(μV/m)。
6.5中波中程无线电导航台对工业、科学和医疗设备干扰的同频道防护率为10dB,对其他有源干扰的同频道防护率为15dB
6.6导航台对有源干扰的防护,允许按实际信号场强计算。6.7以导航发射天线为中心,半径150m以内不得有铁路、工厂和架空金属线缆;半径400m以内不得有110kV及以上架空高压输电线和电力变电站。6.8以导航发射天线根部为中心,在同步基线的士10°之内,不得有仰角高于3°的障碍物,在其他方向不得有仰角高于5°的障碍物。
6.9中波中程无线电导航台附属的短波通信设施的电磁环境应符合GB13614中的有关规定。7测量仪器和测量方法
7.1测量信号场强和干扰场强所用仪器应符合GB6113的要求。7.2测量幅度调制和频率调制的连续波干扰场强,应采用平均值检波;测量脉冲调制的信号场强和干扰场强,应采用准峰值检波或峰值检波。7.3信号场强和干扰场强的测量均在地面进行。7.4各种干扰源的干扰场强的测量,应按照有关国家标准所规定的方法进行。4
GB13613—92
附录A
罗兰C谱线的计算
(补充件)
罗兰C使用脉冲调制发射方式,因此,它具有离散谱线。谱线的间距与脉冲组重复周期或相位编码周期成反比。
式中:fsp——谱线间距,Hz;
PCI——相位编码周期,s;
GRI——脉冲组重复周期,s。
例如,当GRI为99600μs时:
fap=5.021Hz
谱线的中心在100kHz,离散谱线的频率按式(A2)计算:f#
式中:f.谱线频率,Hz
整数,
fo———100kHz载波频率。
fo±2GRI
附录B
长波远程无线电导航台对多个干扰源综合干扰防护电平的计算方法
(参考件)
·(A1)
(A2)
长波远程无线电导航台或监测站受多个干扰源干扰是一种常见的实际情况。对多个干扰源综合干扰的防护电平可用下述方法计算:B1按照所保护导航台或监测站所处的地理位置,确定其要求的最低罗兰C信号场强。B2找出所保护台站位置的各种干扰信号的频率、强度及干扰类型。B3对所有找出的于扰信号,按其于扰形式和频率,将其于扰电平转换到相应100kHz的等效电平。转换方法是将某特定干扰电平减去20dB与该特定干扰的防护率或同频道防护率的差值。B4对带宽小于100Hz的7090kHz和100~130kHz的连续波干扰,允许对其中影响最大者进行陷波修正。陷波修正每一边带最多允许进行二次,每次30dB,对同一干扰允许进行二次修正。B5取经过转换和陷波修正的干扰电平的均方根值作为等效多种干扰的综合电平。B6最低罗兰C信号电平和等效多种干扰的综合电平的分贝数之差应符合受保护导航台站的100kHz的连续波近同步干扰的防护率。附加说明:
13613—92
本标准由中国人民解放军无线电管理委员会提出。本标准由海军司令部航海保证部归口。本标准由机械电子工业部第二十研究所负责起草。本标准主要起草人包武纬、钟德波、方思保、于志才。5
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
