【机械行业标准(JB)】 产品图样及设计文件 标准化审查

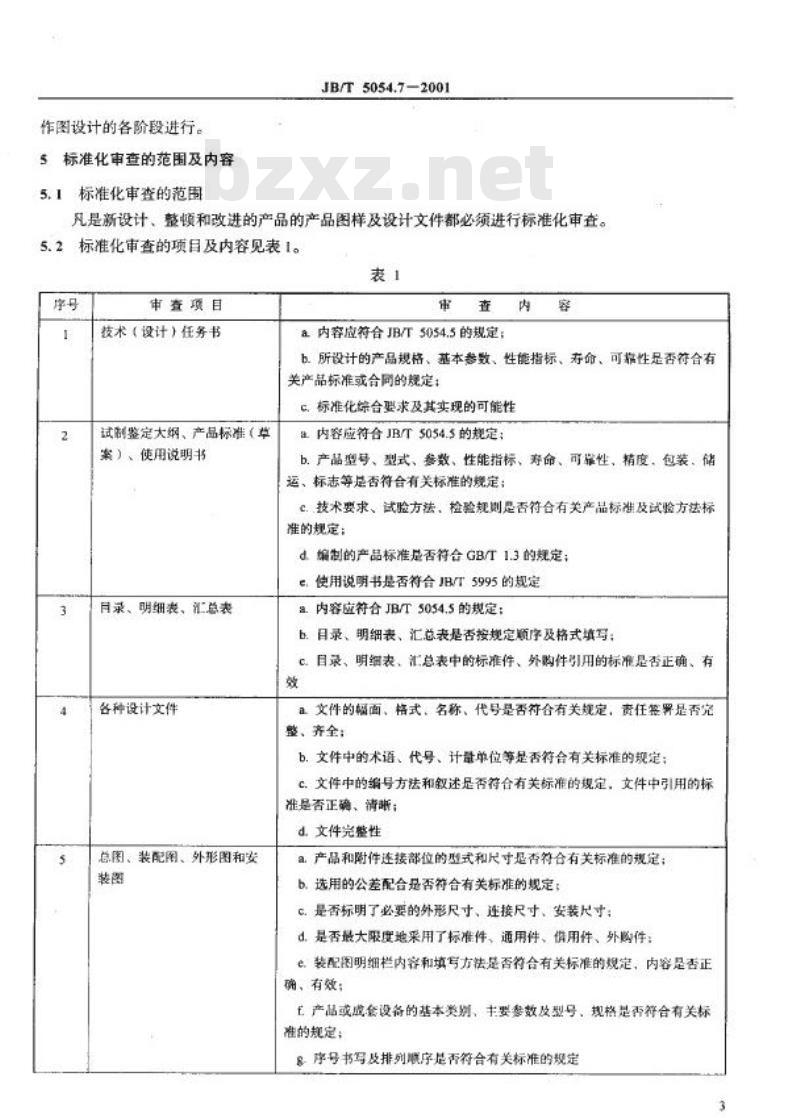

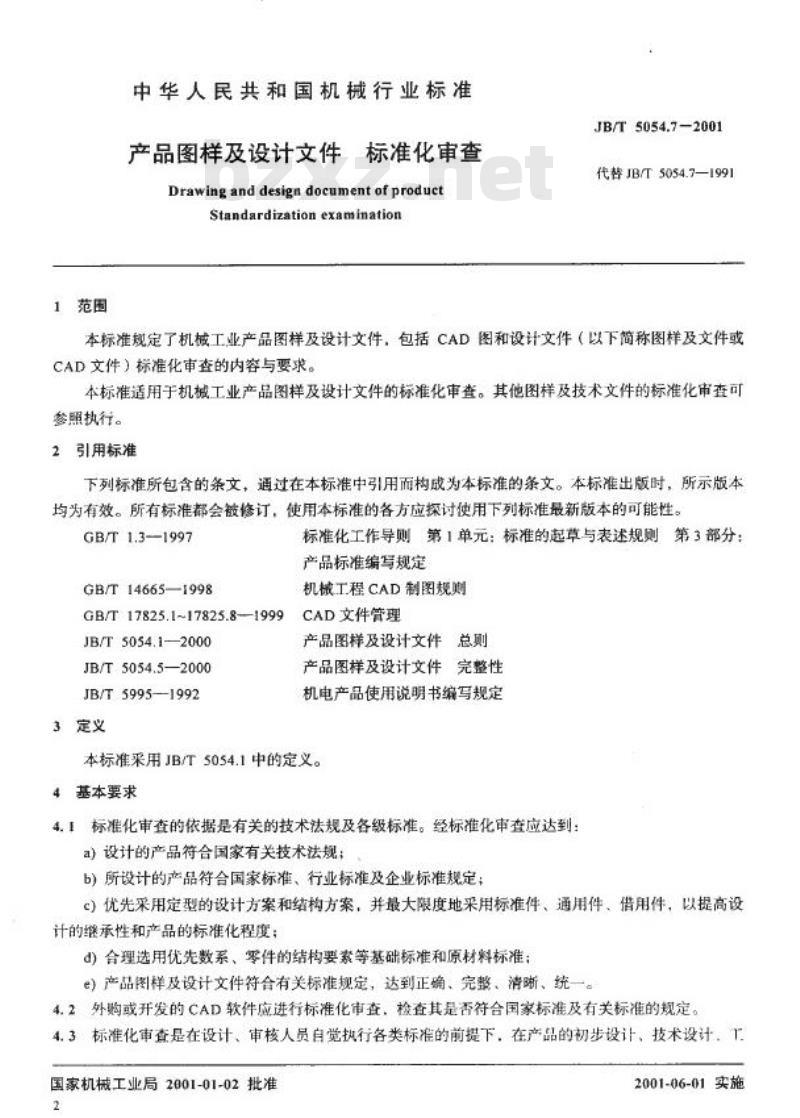

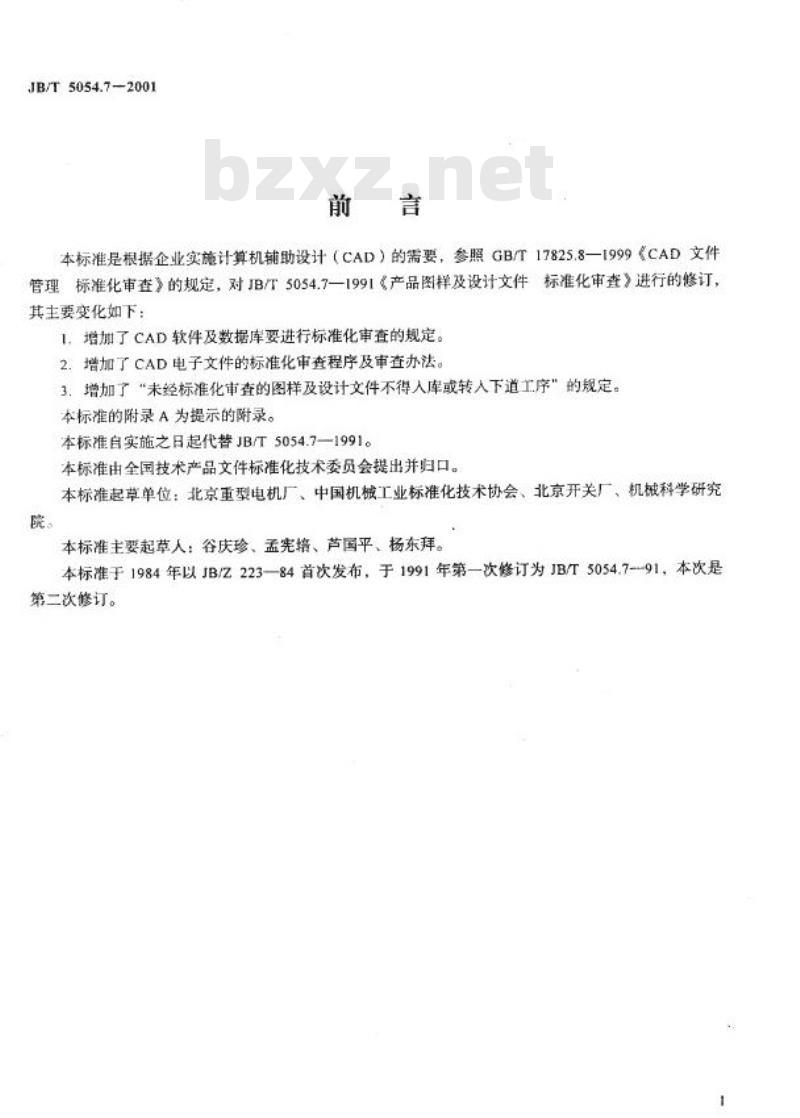

中华人民共和国机械行业标准 JB/T5054.7~5054.10-2001 产品图样及设计文件（Drawing and design document of product） 2001-01-02发布 2001-06-01实施 国家机械工业局发布 JB/T5054.7—2001 产品图样及设计文件标准化审查 代替JB/T5054.7—1991 前言 本标准根据企业实施计算机辅助设计（CAD）的需要，参照GB/T17825.8—1999《CAD文件管理标准化审查》的规定，对JB/T5054.7—1991《产品图样及设计文件标准化审查》进行了修订。 主要修订内容如下： 1. 增加CAD软件及数据库必须进行标准化审查的规定； 2. 增加CAD电子文件标准化审查程序及审查办法； 3. 增加“未经标准化审查的图样及设计文件不得入库或转入下道工序”的规定。 本标准附录A为提示性附录。 本标准自实施之日起代替JB/T5054.7—1991。 本标准由全国技术产品文件标准化技术委员会提出并归口。 起草单位：北京重型电机厂、中国机械工业标准化技术协会、北京开关厂、机械科学研究院。 主要起草人：谷庆珍、孟宪措、芦国平、杨东拜。 本标准最初于1984年以JB/Z223—84发布，1991年第一次修订为JB/T5054.7—91，本次为第二次修订。 1 范围 本标准规定了机械工业产品图样及设计文件（包括CAD图和设计文件，以下简称图样及文件或CAD文件）标准化审查的内容与要求。 本标准适用于机械工业产品图样及设计文件的标准化审查，其他图样及技术文件可参照执行。 2 引用标准 GB/T1.3—1997 标准化工作导则 第1单元：标准的起草与表述规则 第3部分：产品标准编写规定 GB/T14665—1998 机械工程CAD制图规范 GB/T17825.1~17825.8—1999 CAD文件管理 JB/T5054.1—2000 产品图样及设计文件总则 JB/T5054.5—2000 产品图样及设计文件完整性 JB/T5995—1992 机电产品使用说明书编写规定 3 定义 本标准采用JB/T5054.1中的定义。 4 基本要求 4.1 标准化审查的依据是相关技术法规及各级标准。审查应达到以下要求： a）设计产品符合国家有关技术法规； b）产品符合国家标准、行业标准及企业标准规定； c）优先采用定型设计方案及结构方案，尽量采用标准件、通用件和借用件，提高标准化程度； d）合理选用优先数系及零件结构要素等基础标准和原材料标准； e）产品图样及设计文件应正确、完整、清晰、统一。 4.2 外购或开发的CAD软件应进行标准化审查，确保符合国家及相关标准要求。 4.3 标准化审查应在设计与审核人员执行各类标准的基础上，在产品初步设计、技术设计及工作图设计阶段进行。 5 标准化审查的范围及内容 5.1 审查范围 凡新设计、整顿和改进的产品，其产品图样及设计文件均必须进行标准化审查。 5.2 审查项目及内容（部分） 表1规定了主要审查内容： （1）技术（设计）任务书 内容应符合JB/T5054.5规定；产品规格、基本参数、性能指标、寿命及可靠性是否符合产品标准或合同要求；标准化综合要求及其实现的可能性。 （2）试制鉴定大纲、产品标准、使用说明书 内容应符合JB/T5054.5规定；产品型号、参数、性能、寿命、可靠性、精度、包装、储运、标志等是否符合标准规定；技术要求、试验方法及检验规则是否符合产品及试验标准；产品标准编制是否符合GB/T1.3规定；使用说明书是否符合JB/T5995规定。 （3）目录、明细表、汇总表 内容应符合JB/T5054.5规定；格式与顺序是否符合要求；标准件及外购件引用标准是否正确等。
