JB/T4212.5-1996
现行
　点击下载此标准

基本信息

标准号：
JB/T 4212.5-1996
标准名称：
冷镦内六角圆柱头螺钉模具内六角冲头 A型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
56.07 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4212.5-1986

出版信息

页数：
3 页
标准价格：
8.0 元

其他信息

归口单位：
北京机电研究所
发布部门：
北京机电研究所
相关标签：
冷镦内六角圆柱螺钉模具冲头

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 70内六角圆柱头螺钉M4~M16A型内六角冲头的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机的模具。 JB/T 4212.5-1996 冷镦内六角圆柱头螺钉模具内六角冲头 A型 JB/T4212.5-1996

标准内容

部分标准内容：

1范围
中华人民共和国机械行业标准
冷内六角圆柱头螺钉模具
内六角冲头A型
JB/T 4212.5—96
代替JB4212.5-86
本标准规定了冷镦GB70内六角圆柱头螺钉M4M16A型内六角冲头的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70—85内六角圆柱头螺钉
GB1222—-84弹簧钢
GB3098.1-82紧固件机械性能
JB/T 4213--96
3结构型式与尺寸
紧固件冷镦模具技术条件

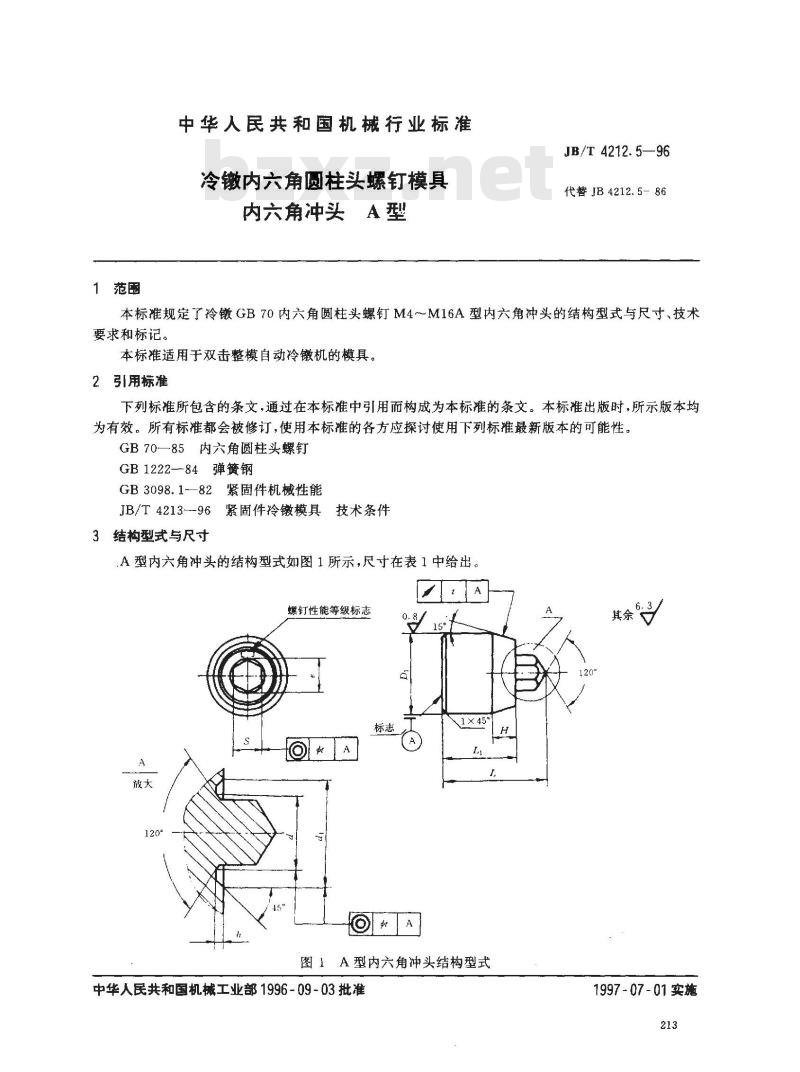

.A型内六角冲头的结构型式如图1所示，尺寸在表1中给出螺钉性能等级标志
图1A型内六角冲头结构型式
中华人民共和国机械工业部1996-09-03批准120
1997-07-01实施
极限偏差
基本尺寸
极限偏差bZxz.net
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
向轴度虹
圆跳动
技术要求
JB/T4212.5—96

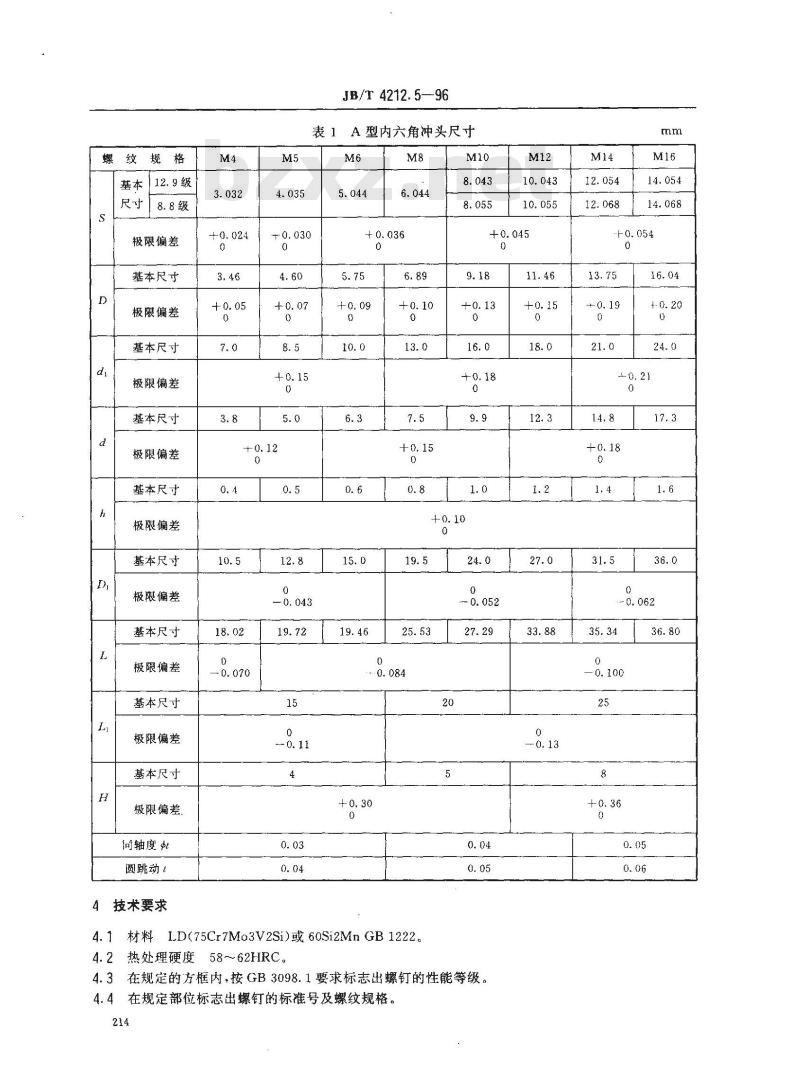

表1A型内六角冲头尺寸
材料LD(75Cr7Mo3V2Si)或 60Si2Mn GB 1222.4.2热处理硬度58~62HRC。
4.3在规定的方框内，按GB3098.1要求标志出螺钉的性能等级。4.4在规定部位标志出螺钉的标准号及螺纹规格。214
其他技术要求按JB/T4213的规定4.5

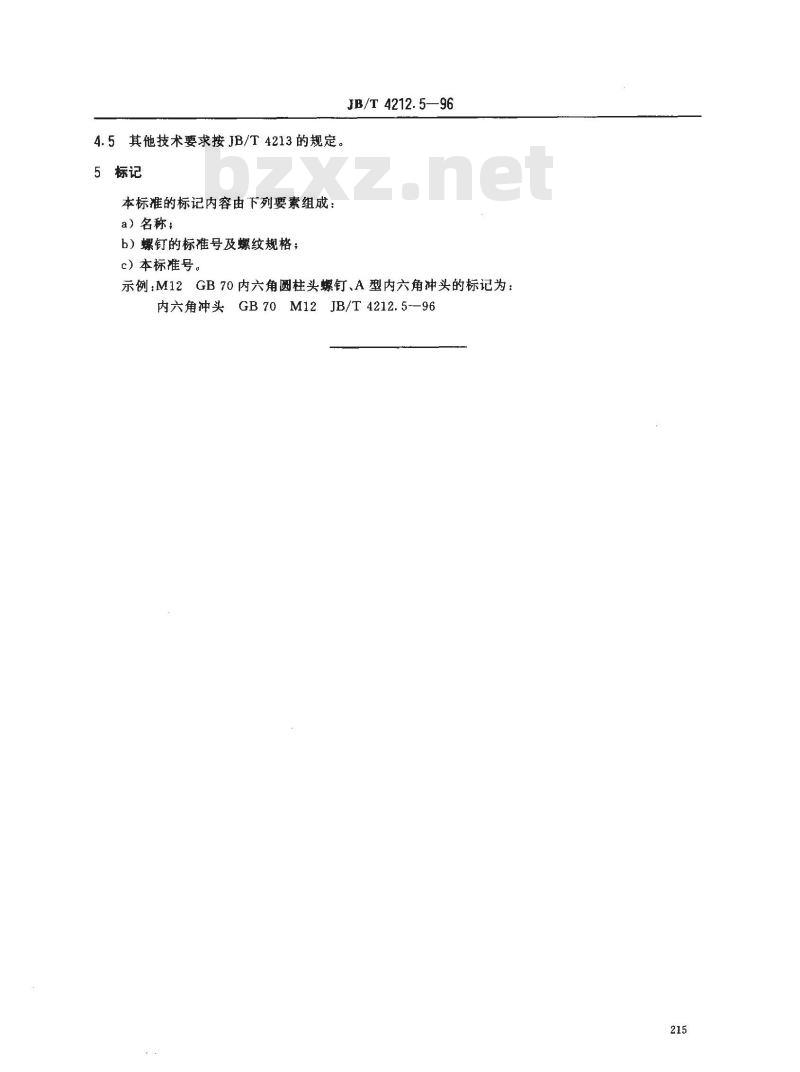

5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号及螺纹规格；
c）本标准号。
JB/T4212.5—96
示例：M12GB70内六角圆柱头螺钉、A型内六角冲头的标记为：内六角冲头GB70M12
2JB/T4212.5-96
