1范围
中华人民共和国机械行业标准
冷螺钉模具
终镦冲头F型
JB/T 4211.6—96
代替JB4211.6—86免费标准bzxz.net
本标准规定了冷镦GB818十字槽盘头螺钉M2～M10F型终镦冲头的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB818—85+字槽盘头螺钉
GB1222—84弹簧钢
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

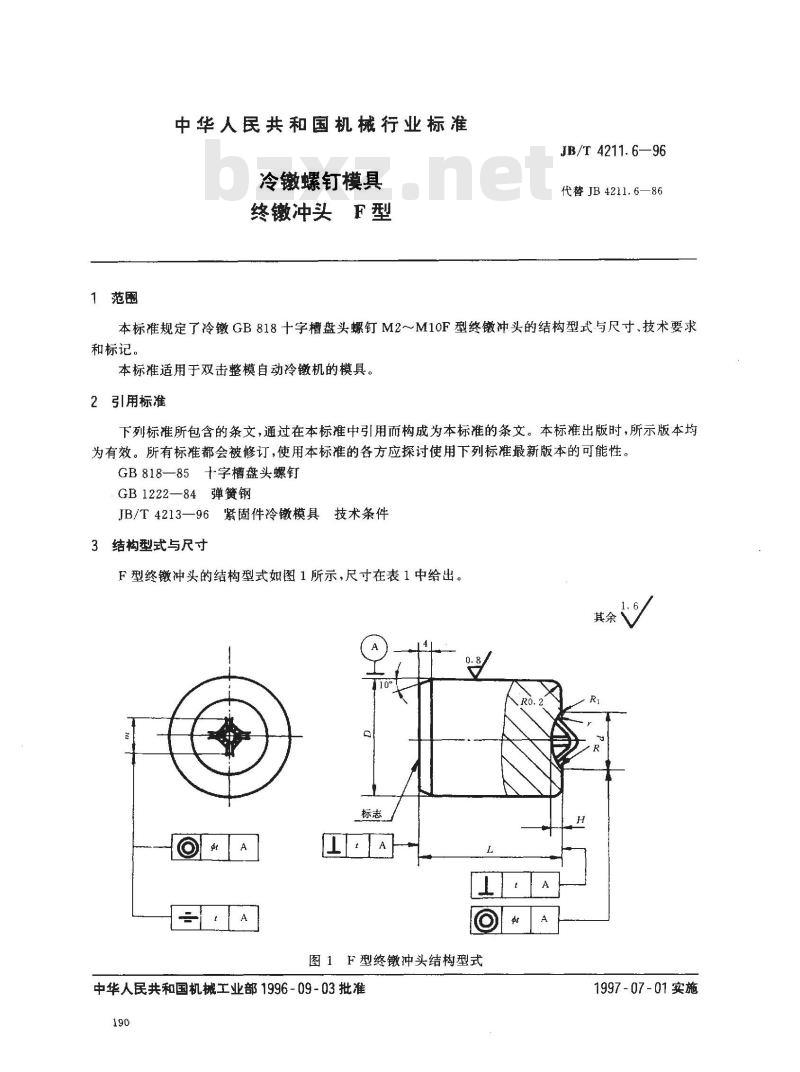

F型终冲头的结构型式如图1所示，尺寸在表1中给出。标志
图1F型终镦冲头结构型式
中华人民共和国机械工业部1996-09-03批准190
1997-07-01实施
H型十字槽
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
插人深度
基本尺寸
极限偏差
m量大
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
对称度t
垂直度t
技术要求
JB/T 4211.6—96

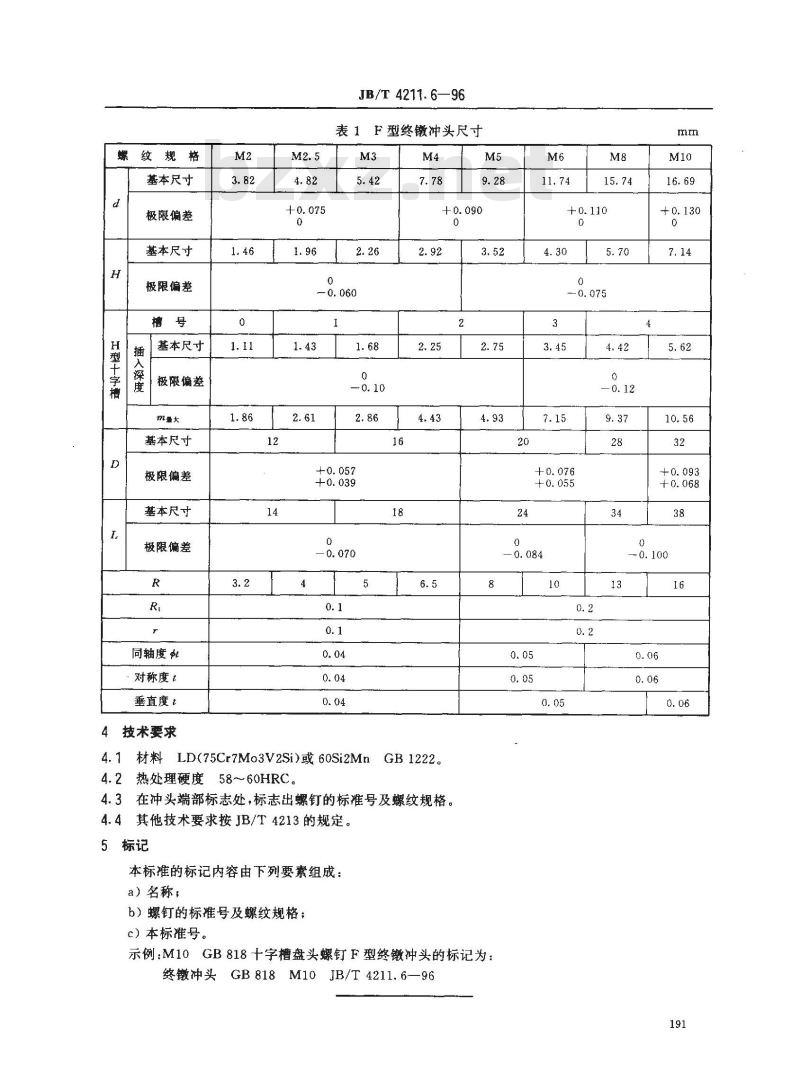

表1F型终镦冲头尺寸
4.1材料LD(75Cr7Mo3V2Si)或60Si2Mn4.2
热处理硬度58~60HRC。
GB1222
在冲头端部标志处，标志出螺钉的标准号及螺纹规格。4.3
4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称，
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M10GB818十字槽盘头螺钉F型终冲头的标记为：终镦冲头
GB818M10JB/T4211.6—96
