【机械行业标准(JB)】 冷镦六角螺母模具 镦六角凹模(硬质合金) A型

1范围
中华人民共和国机械行业标准
冷镦六角螺母模具
镦六角凹模（硬质合金）A型
JB/T4210.14—96
代替JB4210.14--86
本标准规定了冷镦GB6170～6171.GB6175～6176六角螺母M1.6~～M4A型镦六角凹模的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171—861型六角螺母细牙A和B级GB6175—862型六角螺母A和B级
GB 6176—862型六角螺母细牙
A和B级
GB1222—84弹簧钢
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸
A型镦六角凹模的结构型式如图1所示，尺寸在表1中给出。6.3
其余V
1×45°0.8/
1×45°
图1A型徽六角凹模（硬质合金）结构型式中华人民共和国机械工业部1996-09-03批准148
1997-07-01实施www.bzxz.net
螺纹规格
基本尺寸
极限偏差
e最小
同轴度
4技术要求
4.1材料
JB/T 4210.14—-96

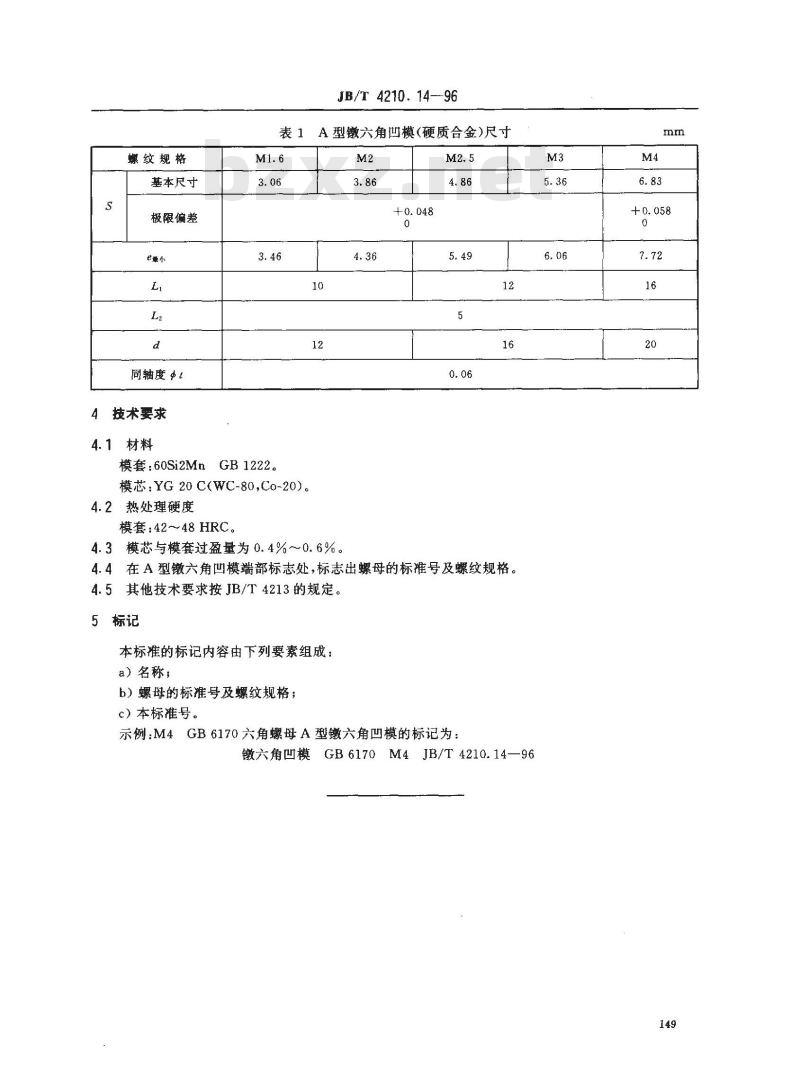

表1A型镦六角凹模(硬质合金)尺寸M1.6
模套：60Si2MnGB1222。
模芯:YG 20 C(WC-80,Co-20)。
4.2热处理硬度
模套：42～48 HRC。
4.3模芯与模套过盈量为0.4%~0.6%。M2
4.4在A型镦六角凹模端部标志处，标志出螺母的标准号及螺纹规格。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格；
c）本标准号。
示例：M4GB6170六角螺母A型镦六角凹模的标记为：六角凹模
GB 6170 M4 JB/T 4210.14—96
