标准号:
JB/T 3876-1999
标准名称:
传动用短节距精密滚子链 加重系列
标准类别:
机械行业标准(JB)
标准状态:
已作废-
发布日期:
1999-06-28 -
实施日期:
2000-01-01 -
作废日期:
2008-01-23 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
161.31 KB
替代情况:
已被GB/T 1243-2006含盖。

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
JB/T 3876-1999 本标准是对 JB 3876-85《传动用短世距精密滚子链 加重系列》的修订。 本标准规定了传动用短世距精密滚子链加重系列的形式,尺寸,链长精度,最小抗拉载荷和标记方法等。 加重滚子链与 GB/T 1243-1997《短节距传动用精密滚子链和链轮》中矩节距精密滚子链相比,链条的抗疲劳强度有所提高,适用于较重载荷传动的工况。 本标准于 1985 年首次发布。 JB/T 3876-1999 传动用短节距精密滚子链 加重系列 JB/T3876-1999

部分标准内容:
JB/T3876-1999

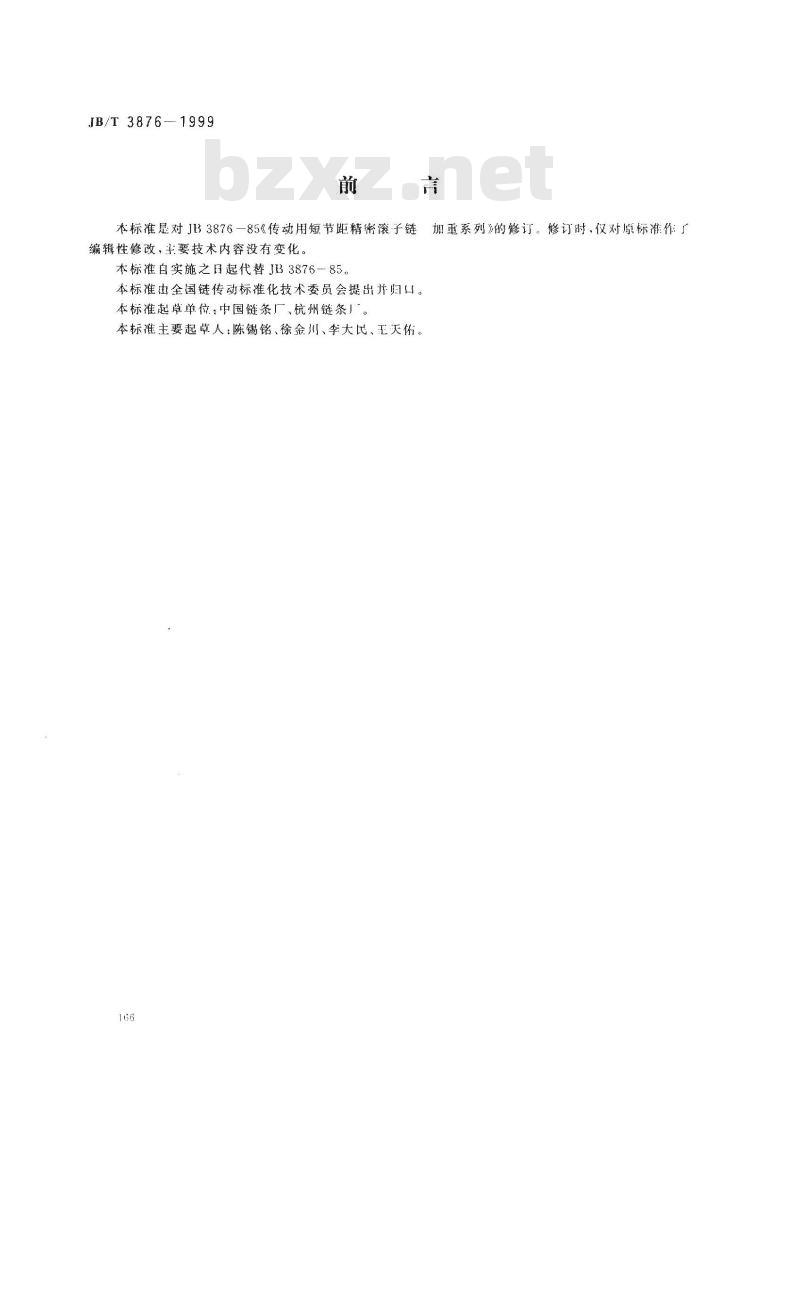

本标准是对JB3876-85《传动用短节距精密滚子链加重系列》的修订,修订时,仅对原标准作了编辑性修改,主要技术内容没有变化。本标准自实施之日起代替JB3876-85本标准由全国链传动标准化技术委员会提出并归口。本标准起草单位:中国链条厂、杭州链条厂。本标准主要起草人:陈锡铭、徐金川、李大民、王天伤。166

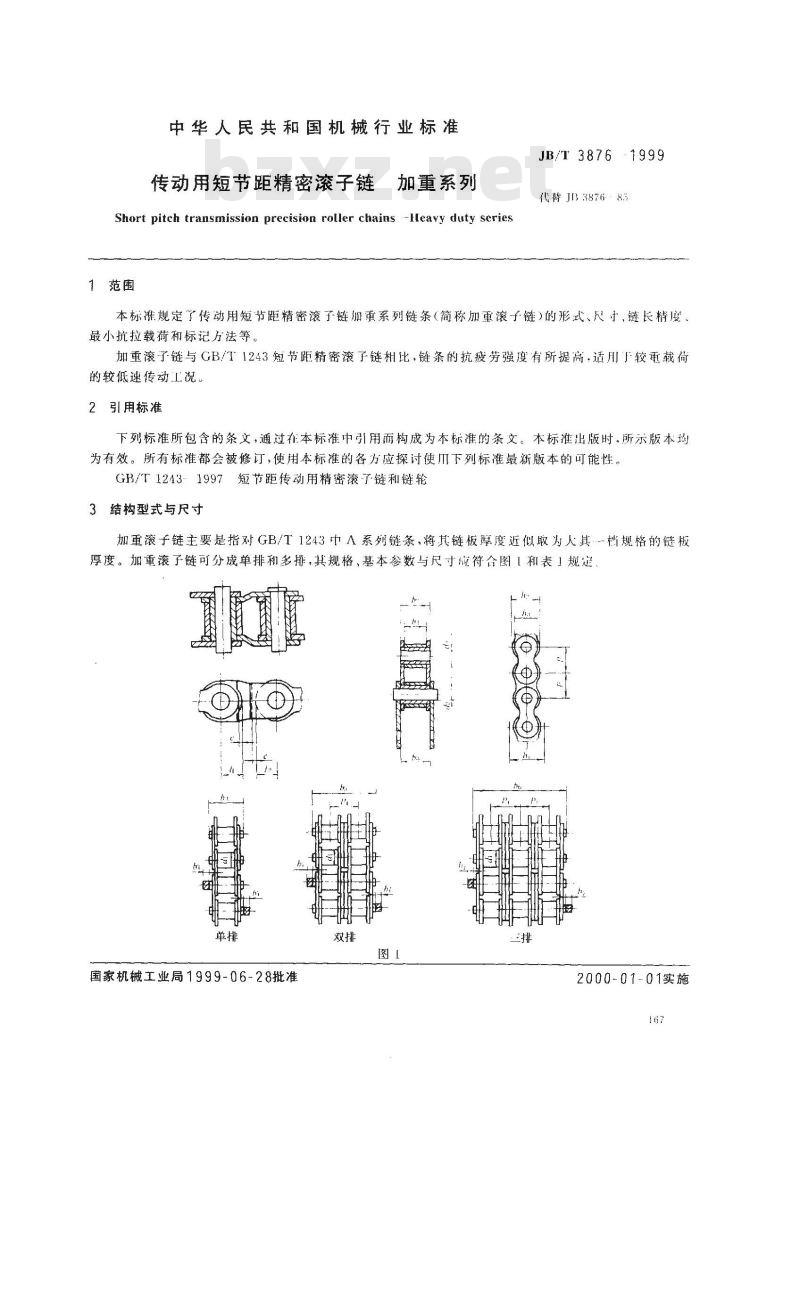

中华人民共和国机械行业标准
传动用短节距精密滚子链
加重系列
Short piteh transmission precision roller chains --eavy duty series1范围
JB/T38761999
代替JB 38768.5
本标准规定了传动用短节距精密滚子链加重系列链条(简称加重滚子链)的形式、尺寸,链长精度、最小抗拉载荷和标记方法等。
加重滚子链与GB/T1243短节距精密滚子链相比,链条的抗疲劳强度有所提高,适用下较重载荷的较低速传动工况
2 引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使爪下列标准最新版本的可能性。GB/T1243·1997短节距传动用精密滚子链和链轮3结构型式与尺寸
加重滚子链主要是指对GB/T1243中A系列链条,将其链板厚度近似取为人其档规格的链板厚度。加重滚子链可分成单排和多排,其规格、基本参数与尺寸应符合图1和表1规定,期
国家机械工业局1999-06-28批准双排
2000-01-01实施
JB/T3876
1002000000
120188
[09[2828
3120925821
9#188729
18*1|2#*81
29°2t
ig'tsn
29\68|18.820s*9Hvt
58 619828
102 31S01V82
881188
128\91
BS06tH
「鲁鹅

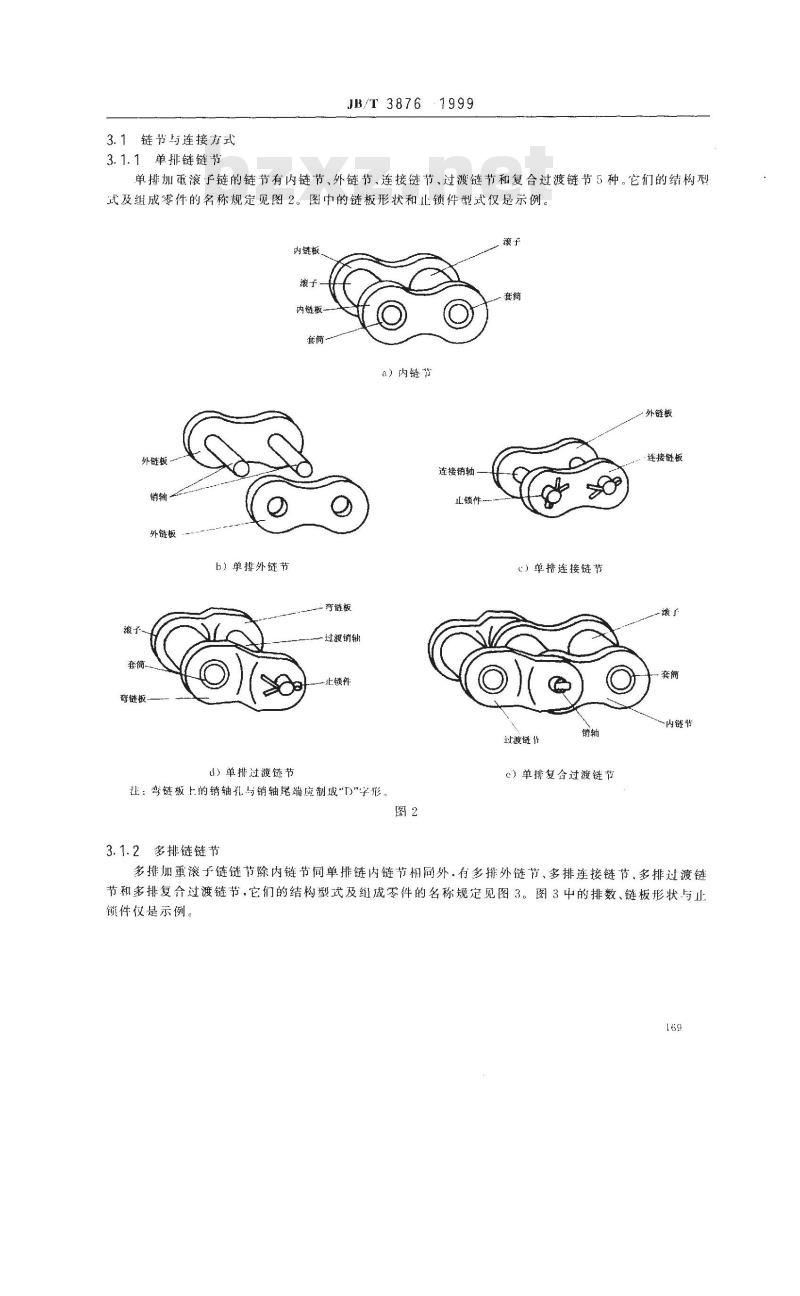

3.1链节与连接方式
3.1.1单排链链节
JB/T3876
单排加重滚子链的链节有内链节、外链节、连接链节、过渡链节和复合过渡链节5种。它们的结构型式及组成零件的名称规定见图2。图中的链板形状和止锁件型仅是示例。内链板
内链板
外链板
外链板
b)单排外链节
鸢链板
过渡销轴
二锁产
弯链柱
山)单排过渡链节
a)内链节
注:弯链板上的销轴孔与销轴尾端应制成\D)字形。图2
3.1.2多排链链节
连接销轨
外链板
连接链板
)单排连接链节
过渡链件
)单排复合过渡链节
内链节

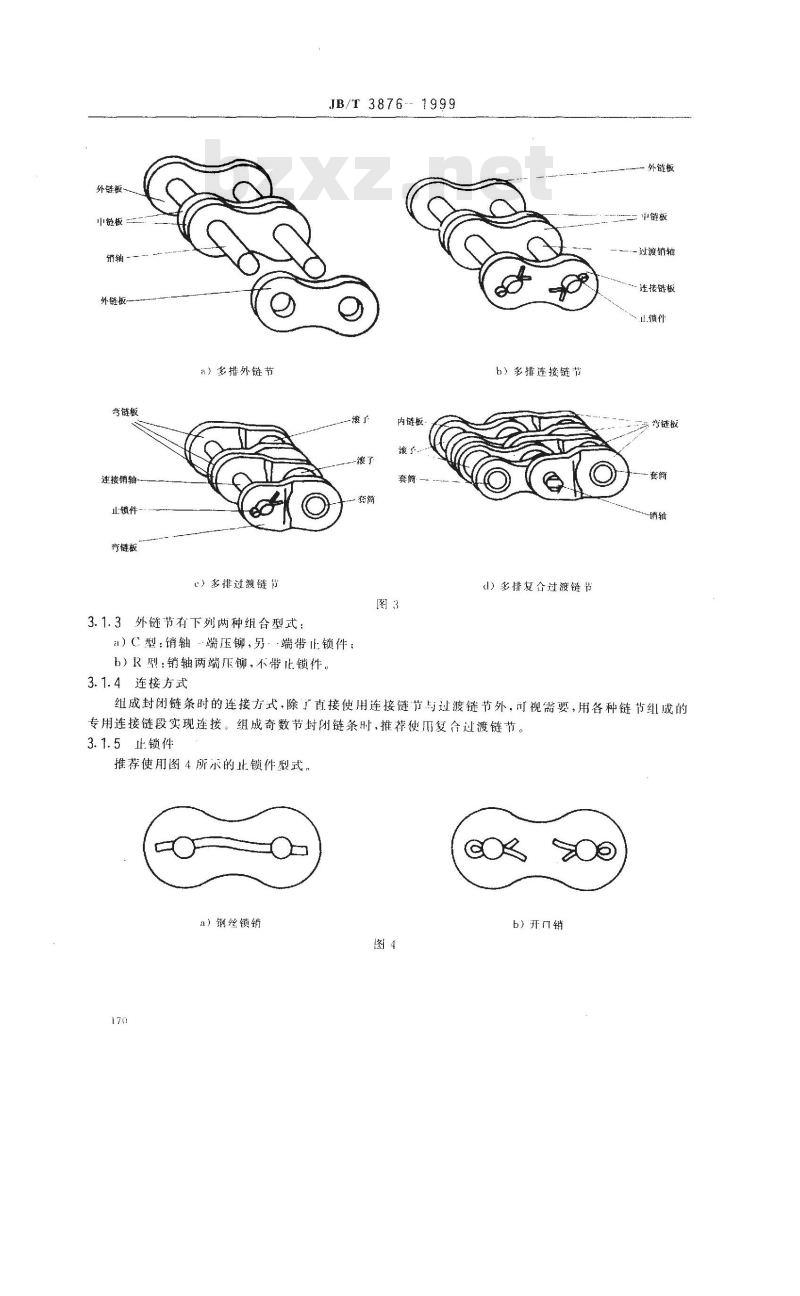

多排加重滚子链链节除内链节同单排链内链节相同外.有多排外链节、多排连接链节、多排过渡链节和多排复合过渡链节,它们的结构型式及纽成零件的名称规定见图3。图3中的排数、链板形状与止锁件仅是示例。
中链板二
外链板
砂链板
止锁件下载标准就来标准下载网
弯链板
a)多排外链节
c)多排过渡链节
3.1.3外链节有下列两种组合型式:JB/T3876
内链板
a)C型:销轴一端压铆,另··端带止锁件;b)R型:销轴两端压铆.不带比锁件。b)多排连接链节
d)多排复合过渡链节
下链板
过渡销轴
连接链板
湾链板
3.1.4连接方式
组成封闭链条时的连接方式,除了直接使用连接链节与过渡链节外,可视需要,用各种链节纠成的专用连接链段实现连接。组成奇数节封链条时,推荐使旧复合过渡链节。3.1.5止锁件
推荐使用图4所示的此锁件型式。@
a)钢丝锁销
b)开门销
3.2标记方法
川重滚子链的标记方法规定如下:JB/T 3876
标准编号
整链链节数
外链节组合型式
-排数(单排允许不标)
标记示例
按本标准制造的节距38.10mm、单排,R型、100节的加重滚子链,标记为:24AH-RX100JB/T3876-·1999
按本标准制造的节距50.80mm、双排、C型、40节的加重滚子链,标记为:32AH-2CX40JB/T3876-1999
4技术要求
4.1抗拉试验
加重滚子链在连续缓慢加载的拉伸载荷作知下,其最小抗拉载荷应达到表1规定的数值。有效受拉链段至少为5个自出链节,链段两端同试验机夹头连接应保证在链条零件上不产牛附加应力。试验时如有与爽头相接的链节处损坏,则试验无效。经过试验的链条不能再使用。4.2检验载荷
建议对所有加重滚了链按检验载荷加载检验、检验载荷值为表1中最小抗拉载荷的三分之-·4.3链长精度
链长精度应按下列要求进行测量:a)测量前链条经过清洗,不涂油,并在检验载荷下停留lmin;b)被测链条应水平放置,并在测量链段内得到支撑;c)在施加测量载荷,并消除与量具接触的滚子和套简之间的:·侧间隙后,在滚子的同侧母线上测量距离;
d)测量链节数、测量载荷应符合表2的规定测得的链长实际相对偏差不应超过0.15%171
JB/T3876-1999
表2测量链节数与测量载荷
测最链节数
被测链段两段均为内链节。
2四排及四排以上的加重滚子链,测量载荷值为表中单排数据乘以排数5标志
5.1链板外侧表面应有链号、制造厂商标或厂名标志。5.2每个外包装单位外壁应标明:a)产品名称及链号;
b)出厂编号;
c)制造厂名;
d)数量。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
