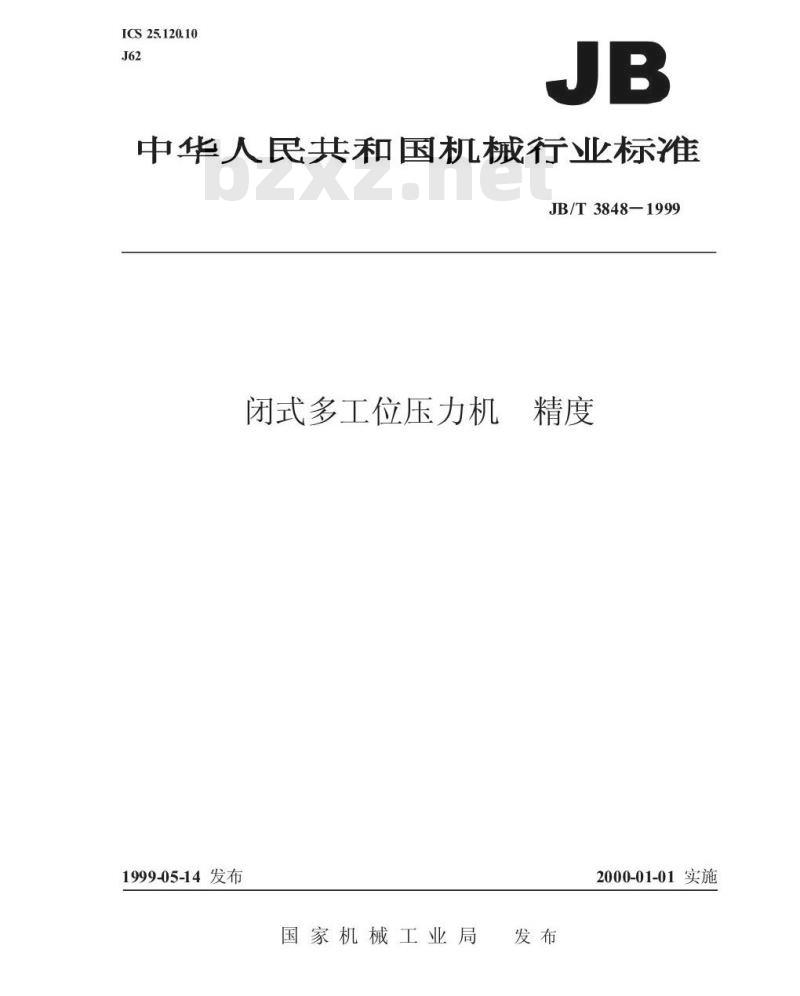

【机械行业标准(JB)】 闭式多工位压力机 精度

ICS25.120.10
中华人民共和国机械行业标准
JB/T3848—1999
闭式多工位压力机精度
1999-05-14发布
国家机械工业局
2000-01-01实施wwW.bzxz.Net
JB/T3848—1999

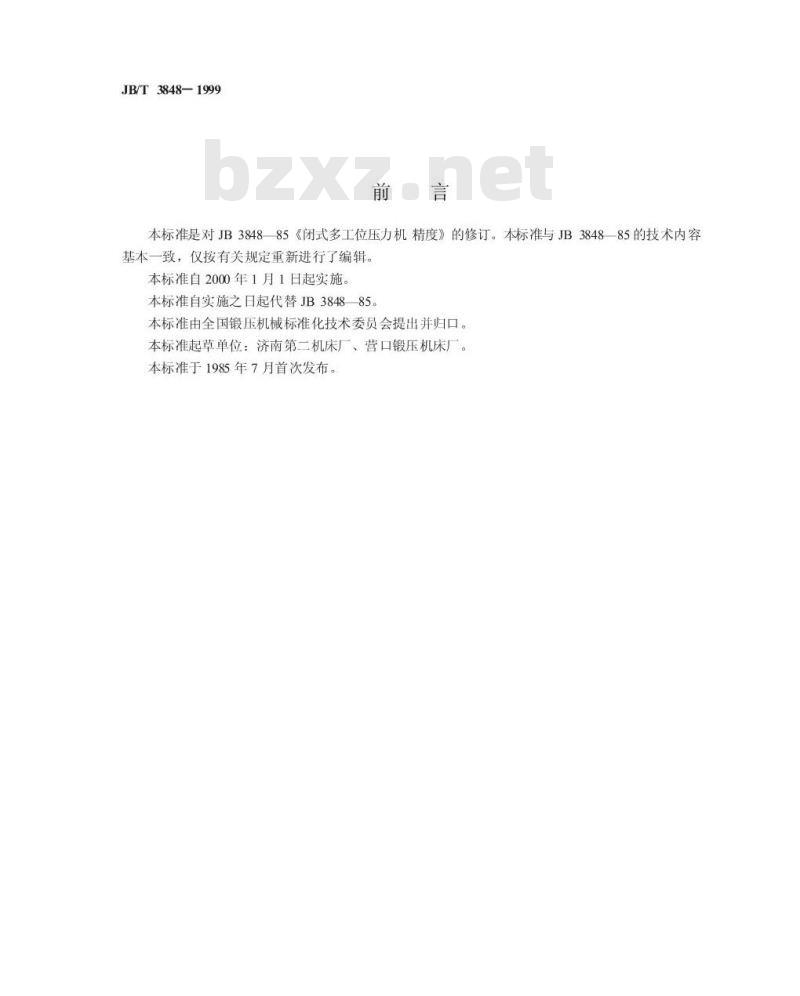

本标准是对JB384885《闭式多工位压力机精度》的修订。本标准与JB384885的技术内容基本一致，仅按有关规定重新进行了编辑。本标准自2000年1月1日起实施
本标准自实施之日起代替JB384885。本标准由全国锻压机械标准化技术委员会提出并归口。本标准起草单位：济南第二机床厂、营口锻压机床厂。本标准于1985年7月首次发布。

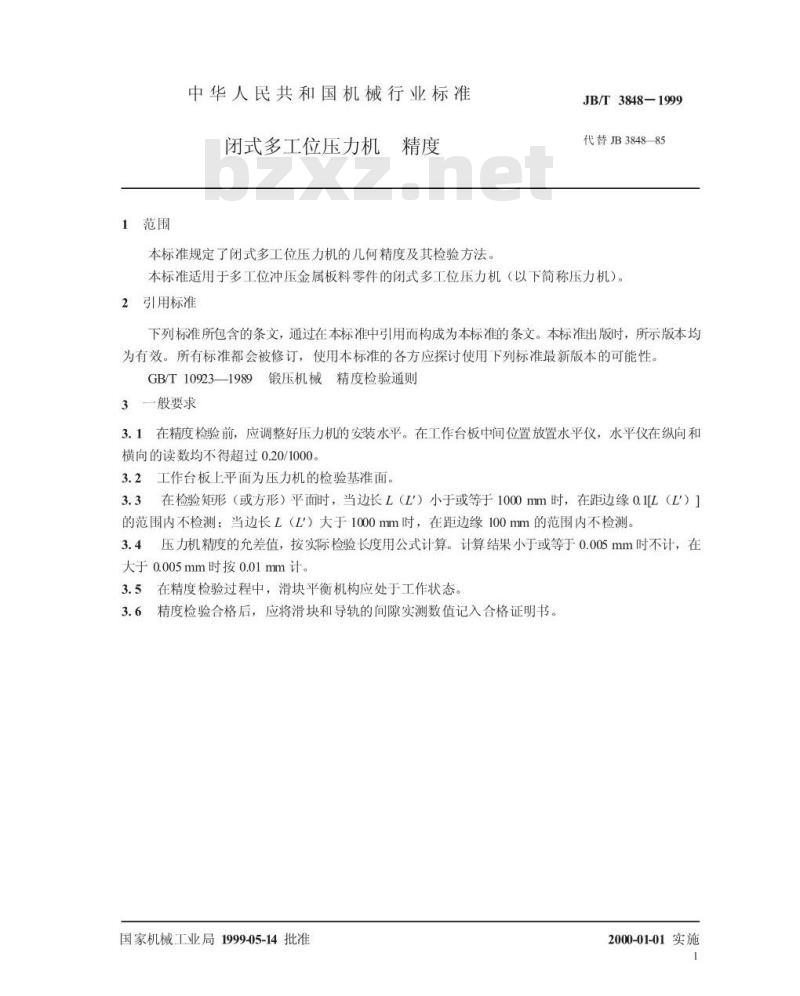

1范围
中华人民共和国机械行业标准
闭式多工位压力机精度
本标准规定了闭式多工位压力机的几何精度及其检验方法JB/T3848—1999
代替JB384885
本标准适用于多工位冲压金属板料零件的闭式多工位压力机（以下简称压力机）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T10923—1989锻压机械精度检验通则3一般要求
3.1在精度检验前，应调整好压力机的安装水平。在工作台板中间位置放置水平仪，水平仪在纵向和横向的读数均不得超过0.20/1000。3.2工作台板上平面为压力机的检验基准面。3.3在检验矩形（或方形）平面时，当边长L（L）小于或等于1000mm时，在距边缘0.1[L（L）]的范围内不检测：当边长L（L）大于1000mm时，在距边缘100mm的范围内不检测，3.4压力机精度的允差值，按实际检验长度用公式计算。计算结果小于或等于0.005mm时不计，在大于0.005mm时按0.01mm计。
3.5在精度检验过程中，滑块平衡机构应处于工作状态。3.6精度检验合格后，应将滑块和导轨的间隙实测数值记入合格证明书。国家机械工业局1999-05-14批准2000-01-01实施

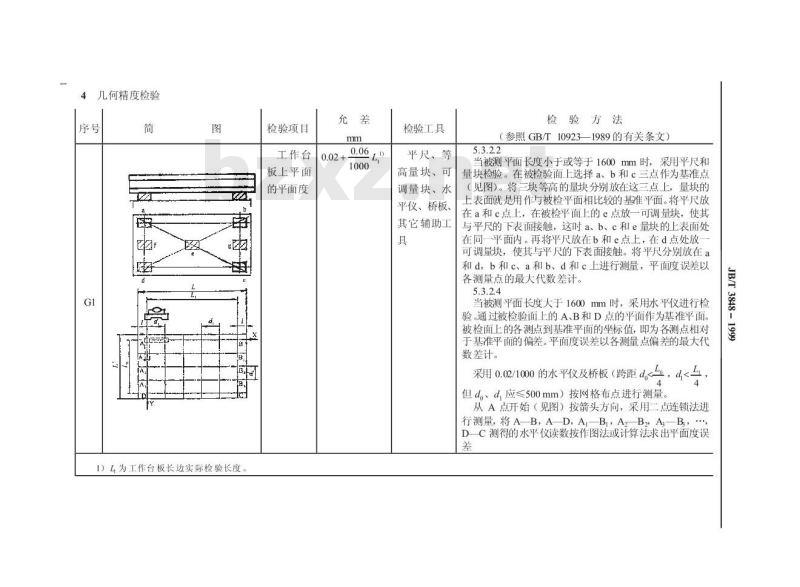

4几何精度检验
I）L为工作台板长边实际检验长度检验项目
工作台
板上平面
的平面度
0.02+0.06
检验工具
平尺、等
高量块、可
调量块、水
平仪、桥板、
其它辅助工
检验方法
（参照GB/T10923—1989的有关条文）5.3.2.2
当被测平面长度小于或等于1600mm时，采用平尺和量块检验。在被检验面上选择a、b和c三点作为基准点（见图）。将三块等高的量块分别放在这三点上，量块的上表面就是用作与被检平面相比较的基准平面。将平尺放在a和c点上，在被检平面上的e点放一可调量块，使其与平尺的下表面接触，这时a、b、c和e量块的上表面处在同一平面内。再将平尺放在b和e点上，在d点处放一可调量块，使其与平尺的下表面接触。将平尺分别放在a和d，b和c、a和b、d和c上进行测量，平面度误差以各测量点的最大代数差计。
当被测平面长度大于1600mm时，采用水平仪进行检验。通过被检验面上的A、B和D点的平面作为基准平面。被检面上的各测点到基准平面的坐标值，即为各测点相对于基准平面的偏差。平面度误差以各测量点偏差的最大代数差计。
，d采用0.02/1000的水平仪及桥板（跨距d但d。、d，应≤500mm）按网格布点进行测量。4
从A点开始（见图）按箭头方向，采用二点连锁法进行测量，将A-B，A-D，AB，ABA—B，\DC测得的水平仪读数按作图法或计算法求出平面度误差
JB/T3848-

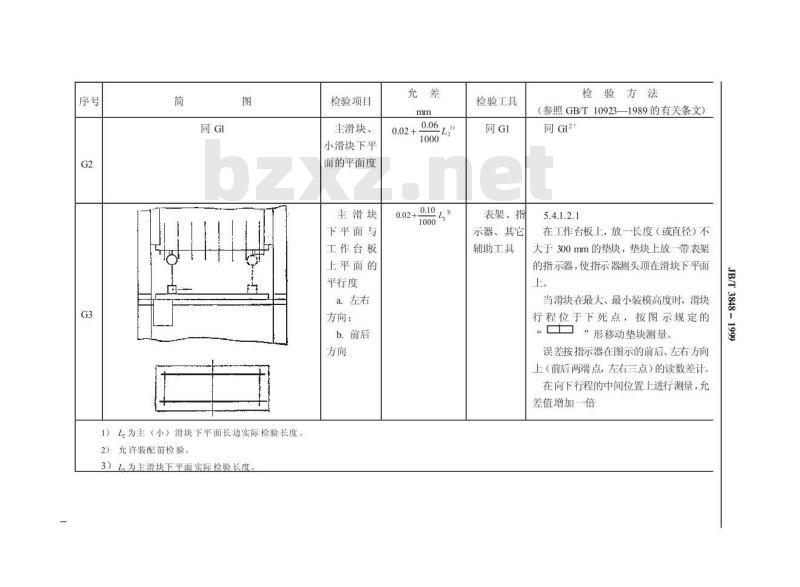

1）L为主（小）滑块下平面长边实际检验长度。2）允许装配前检验。
3）L为主滑块下平面实际检验长度。检验项目
主滑块、
小滑块下平
面的平面度
主滑块
下平面与
工作台板
上平面的
平行度
方向；
检验工具
表架、指
示器、其它
辅助工具
检验方法
（参照GB/T10923—1989的有关条文）同G12)
5.4.1.2.1
在工作台板上，放一长度（或直径）不大于300mm的垫块，垫块上放一带表架的指示器，使指示器测头顶在滑块下平面上。
当滑块在最大、最小装模高度时，滑块行程位于下死点，按图示规定的“”形移动垫块测量。
误差按指示器在图示的前后、左右方向上（前后两端点，左右三点）的读数差计。在向下行程的中间位置上进行测量，允差值增加一倍
JB/T3848-
1）L为小滑块下平面实际检验长度。2）L为主滑块行程实际测量长度，检验项目
小滑块下
平面对工作
台板上平面
的平行度
a左右方
b前后方
主滑块
行程对工
作台板上
平面的垂
方向；
0.04+0.02L.23
检验工具
表架、指
示器、其它
辅助工具
平尺、角
尺、表架、
指示器、其
它辅助工
检验方法
（参照GB/T10923—1989的有关条文）5.4.1.2.1
在工作台板上，放一长度（或直径）不大于300mm的垫块，垫块上放一带表架的指示器，使指示器测头顶在滑块下平面上。
当小滑块在最、最小装模高度时，按图示规定的“
”形移动垫块测量。
误差按指示器在前后、左右方向上（逐个进行测量）的两端点读数差计。5.5.2.2.1
在工作台板上，放一检验平尺，平尺上放一角尺，将指示器紧固在主滑块下平面上，使指示器测头顶在角尺的检验面上。主滑块向下运行时（最大、最小装模高度）在通过工作台板中心的两个相互垂直的方向上进行测量。
误差按最大可能测量长度上的指示器读数差计
JB/T3848-2
1）L为夹板纵向最大的实际检验长度。2）当夹板为非整体件时，靠近接合处增加一个检验点检验项目
两送料
夹板内侧
的平行度
a夹紧状
b张开状
夹板纵
向送进位
置的精度
滚筒装
置送料的
检验工具
内径千分
尺、其它辅助
指示器、其
它辅助工具
检验方法
（参照GB/T10923—1989的有关条文）5.4.1.2.2
用内径千分尺检验两夹板在夹紧、张开状态时内侧间的距离。2>
误差按测量读数中的最大差值计用指示器测量夹板上某一点，在每次纵向送进时的位置的精度。
误差以测量10次读数中的最大差值计将滚筒调整好，测量滚筒每次送料长度的精度
JB/T3848-1999
