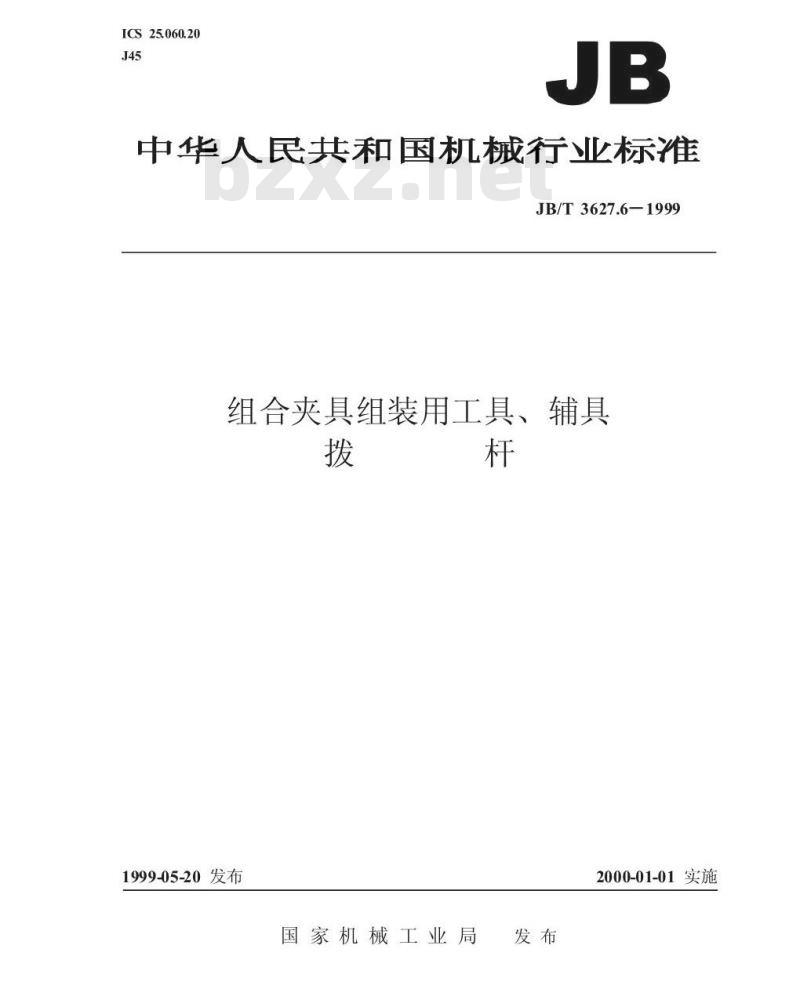

【机械行业标准(JB)】 组合夹具组装用工具、辅具 拨杆

ICS25.060.20
中华人民共和国机械行业标准
JB/T3627.6—1999
组合夹具组装用工具、辅具
1999-05-20发布
2000-01-01实施
国家机械工业局
JB/T3627.6—1999

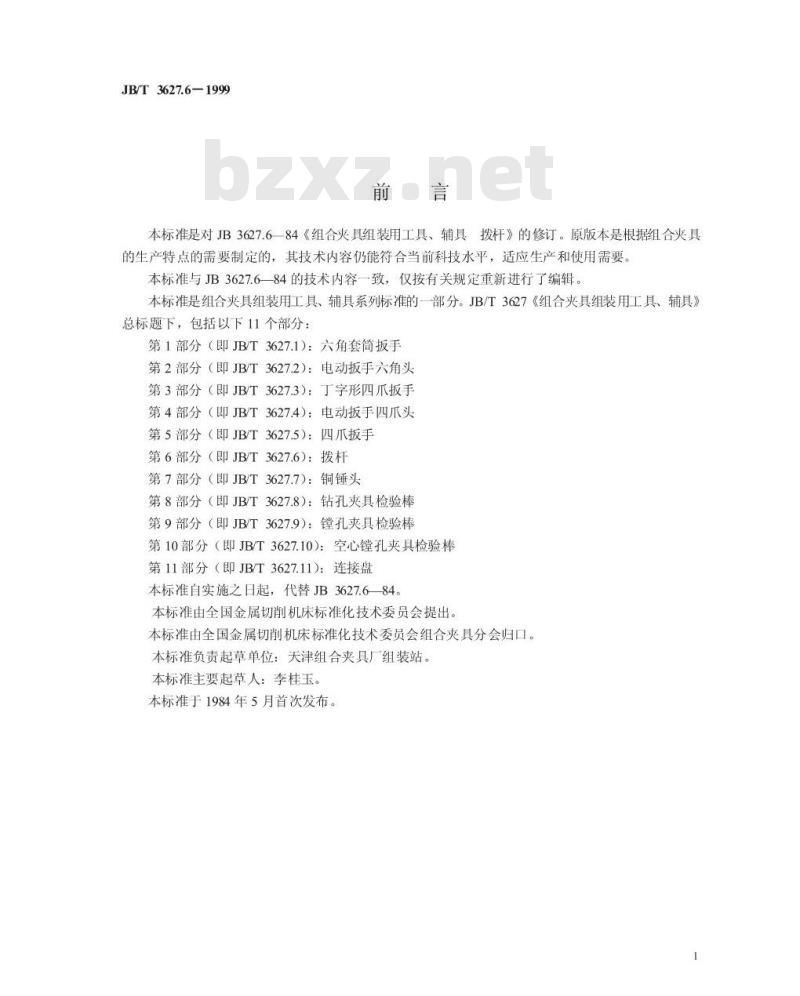

本标准是对JB3627.684《组合夹具组装用工具、辅具拨杆》的修订。原版本是根据组合夹具的生产特点的需要制定的，其技术内容仍能符合当前科技水平，适应生产和使用需要。本标准与JB3627.684的技术内容一致，仅按有关规定重新进行了编辑。本标准是组合夹具组装用工具、辅具系列标准的一部分。JB/T3627《组合夹具组装用工具、辅具》总标题下，包括以下11个部分：第1部分（即JB/T3627.1）：六角套简扳手第2部分（即JB/T3627.2）：电动扳手六角头第3部分（即JB/T3627.3）：丁字形四爪扳手第4部分（即JB/T3627.4）：电动扳手四爪头第5部分（即JB/T3627.5）：四爪扳手第6部分（即JB/T3627.6）：拨杆第7部分（即JB/T3627.7）：铜锤头第8部分（即JB/T3627.8）：钻孔夹具检验棒第9部分（即JB/T3627.9）：镗孔夹具检验棒第10部分（即JB/T3627.10）：空心镗孔夹具检验棒第11部分（即JB/T3627.11)：连接盘本标准自实施之日起，代替JB3627.684。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会组合夹具分会归口。本标准负责起草单位：天津组合夹具厂组装站本标准主要起草人：李桂玉。
本标准于1984年5月首次发布。

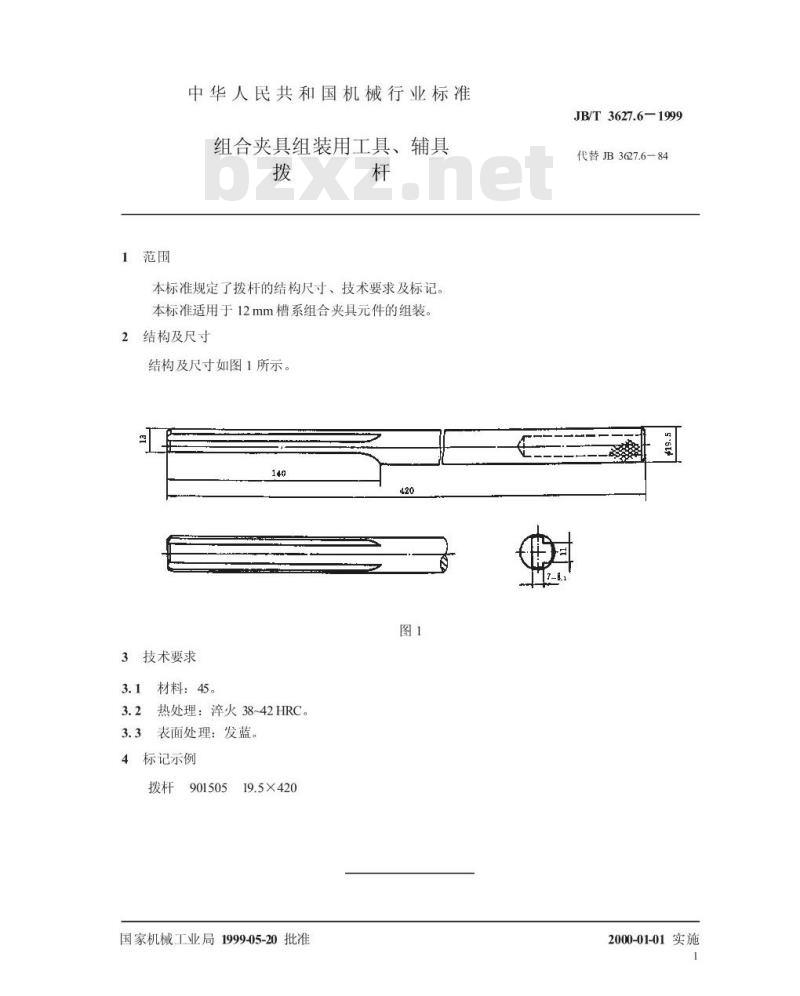

1范围
中华人民共和国机械行业标准
组合夹具组装用工具、辅具
本标准规定了拨杆的结构尺寸、技术要求及标记。本标准适用于12mm槽系组合夹具元件的组装。2结构及尺寸
结构及尺寸如图1所示。
3技术要求
材料：45。
3.2热处理：淬火38~42HRC。
3.3表面处理：发蓝。
标记示例
901505bzxZ.net
19.5×420
国家机械工业局1999-05-20批准JB/T3627.6-1999
代替JB3627.6—84
2000-01-01实施
机械行业标准
组合夹具组装用工具、辅具
JB/T3627.6—1999

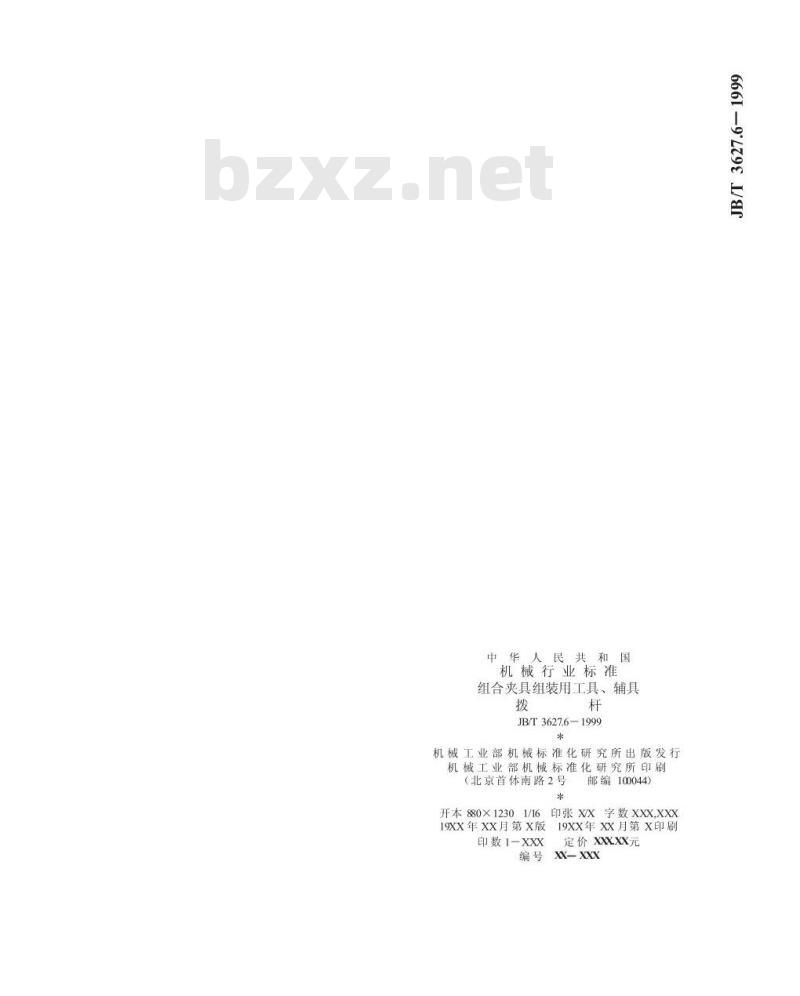

机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号邮编100044)*
K字数XXX,XXX
开本880×1230
印张x/X
19XX年xx月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元
XX-XXX
