【机械行业标准(JB)】 矿井提升机和矿用提升绞车 盘形制动器

JB8519-1997

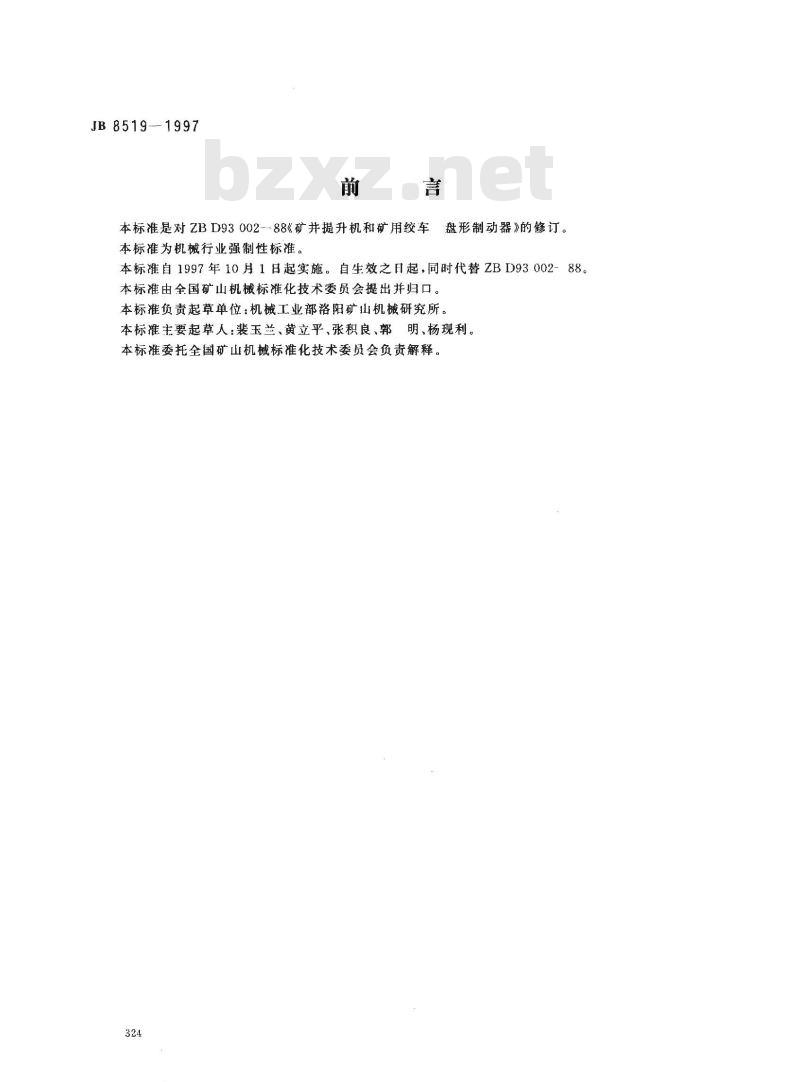

本标准是对ZBD9300288《矿并提升机和矿用绞车本标准为机械行业强制性标准。盘形制动器》的修订。
本标准自1997年10月1日起实施。自生效之日起，同时代替ZBD93002本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：机械工业部洛阳矿山机械研究所。本标主要起草人：裴玉兰、黄立平、张积良、郭明、杨现利。
本标准委托全国矿山机械标准化技术委员会负责解释。324

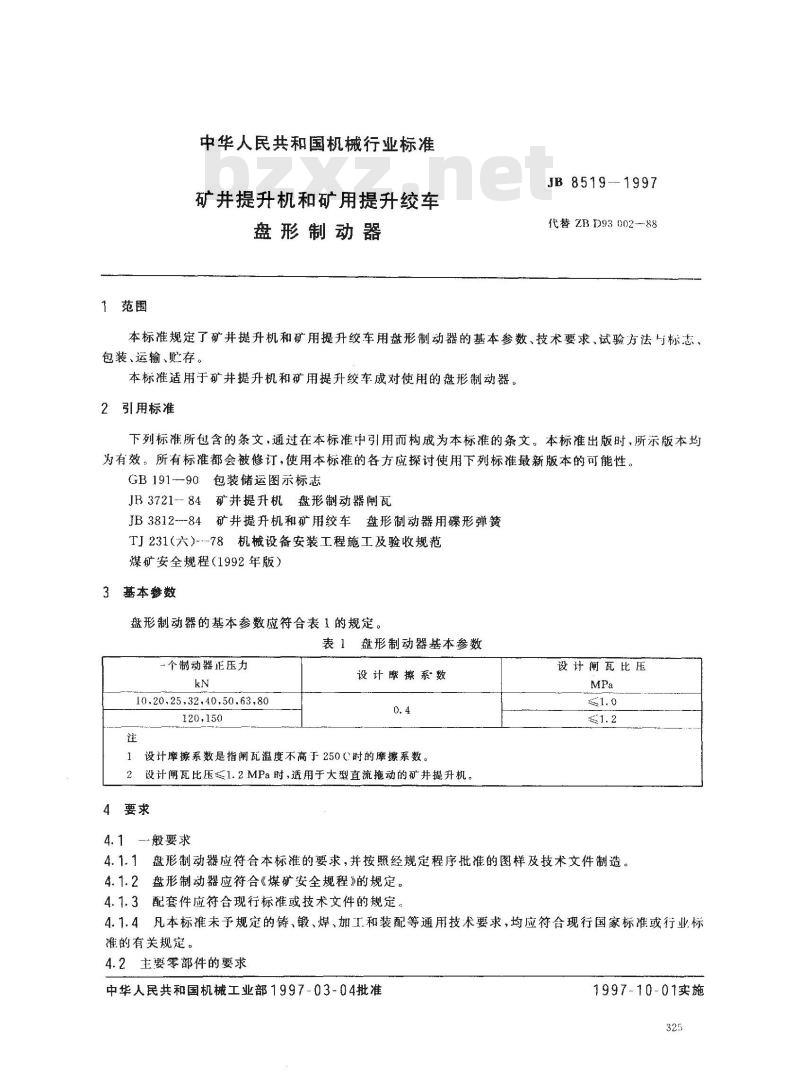

中华人民共和国机械行业标准
矿井提升机和矿用提升绞车
盘形制动器
JB8519--1997
代替 ZBD93 002--88
本标准规定了矿并提升机和矿用提升绞车用盘形制动器的基本参数、技术要求、试验方法与标志、包装、运输、贮存。
本标准适用于矿井提升机和矿用提升绞车成对使用的盘形制动器。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB191-90包装储运图示标志www.bzxz.net
JB3721--84矿井提升机盘形制动器闸瓦JB3812--84矿井提升机和矿用绞车盘形制动器用碟形弹簧TJ231（六）-78机械设备安装工程施工及验收规范煤矿安全规程（1992年版）
3基本参数
盘形制动器的基本参数应符合表1的规定。表1盘形制动器基本参数
个制动器正压力
10.20.25,32.10,50.63.80
120,150
设计摩擦系数
设计摩擦系数是指闸瓦温度不高于250C时的摩系数。1
设计闸瓦比压≤1.2MPa时，适用于大型直流拖动的矿并提升机。4要求
4.1--般要求
设计闸瓦比压
4.1.1盘形制动器应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.1.2盘形制动器应符合《煤矿安全规程》的规定。41.3配套件应符合现行标准或技术文件的规定4.1.4凡本标准未予规定的铸、锻、焊、加工和装配等通用技术要求，均应符合现行国家标准或行业标准的有关规定。
4.2主要零部件的要求
中华人民共和国机械工业部1997-03-04批准1997-10-01实施
JB8519
9—1997

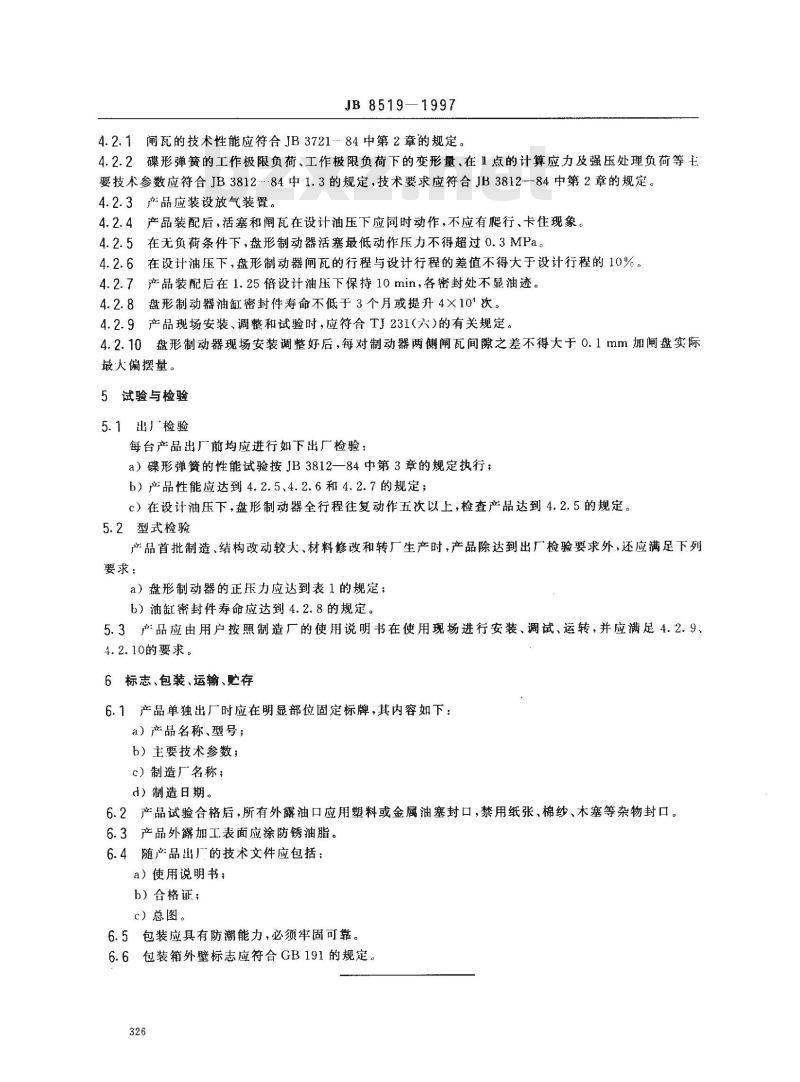

4.2.1闻瓦的技术性能应符合JB372184中第2章的规定。4.2.2碟形弹簧的工作极限负荷、工作极限负荷下的变形量、在1点的计算应力及强压处理负荷等主要技术参数应符合JB3812-84中1.3的规定，技术要求应符合JB3812-84中第2章的规定。4.2.3产品应装设放气装置。
4.2.4产品装配后，活塞和闸瓦在设计油压下应同时动作，不应有爬行、卡住现象。4.2.5在无负荷条件下，盘形制动器活塞最低动作压力不得超过0.3MPa。4.2.6在设计油压下，盘形制动器闸瓦的行程与设计行程的差值不得大于设计行程的10%。4.2.7产品装配后在1.25倍设计油压下保持10min，各密封处不显油迹。4.2.8盘形制动器油缸密封件寿命不低于3个月或提升4×101次。4.2.9产品现场安装、调整和试验时，应符合TJ231（六）的有关规定。4.2.10盘形制动器现场安装调整好后，每对制动器两侧闸瓦间隙之差不得大于0.1mm加闸盘实际最大偏摆量。
5试验与检验
5.1出厂检验
每台产品出厂前均应进行如下出厂检验：a）碟形弹簧的性能试验按JB3812一84中第3章的规定执行；b）产品性能应达到4.2.5、4.2.6和4.2.7的规定；c）在设计油压下，盘形制动器全行程往复动作五次以上，检查产品达到4.2.5的规定。5.2型式检验
产品首批制造、结构改动较火、材料修改和转厂生产时，产品除达到出厂检验要求外，还应满足下列要求：
a）盘形制动器的正压力应达到表1的规定；b）油缸密封件寿命应达到4.2.8的规定5.3产品应由用户按照制造厂的使用说明书在使用现场进行安装、调试、运转，并应满足4.2.9、4.2.10的要求。
6标志、包装、运输、存
6.1产品单独出厂时应在明显部位固定标牌，其内容如下：a）产品名称、型号；
b）主要技术参数；
c）制造厂名称；
d）制造日期。
6.2产品试验合格后，所有外露油口应用塑料或金属油塞封口，禁用纸张、棉纱、木塞等杂物封口。6.3产品外露加工表面应涂防锈油脂。6.4随产品出厂的技术文件应包括：a）使用说明书
b）合格证；
c）总图。
6.5包装应具有防潮能力，必须牢固可靠。6.6包装箱外壁标志应符合GB191的规定。326
