【机械行业标准(JB)】立式单轴榫槽机精度

本网站发布时间： 2024-08-04 04:17:29

JB/T3290.2-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 3290.2-1999
标准名称：
立式单轴榫槽机精度
标准类别：
机械行业标准(JB)
英文名称：
Vertical single-axis mortise and tenon machine accuracy
标准状态：
现行
发布日期：
1999-05-14
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
145.52 KB

标准分类号

标准ICS号：
木材技术>>木工设备>>79.120.10木工机械
中标分类号：
机械>>通用加工机械与设备>>J65木工机床及机用工具

关联标准

替代情况：
JB 3290.2-1983
采标情况：
ISO/DIS 7945 NEQ

出版信息

页数：
5 页
标准价格：
8.0 元

其他信息

归口单位：
福州木工机床研究所
发布部门：
福州木工机床研究所
相关标签：
立式单轴精度

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 3290.2-1999 本标准是对 JB 3290.2-83《立式单轴榫槽机精度》的修订，修订时仅按有关规定进行编辑性修改，技术内容未改变。本标准规定了立式单轴榫槽机的几何精度和工作精度的要求及检验方法。本标准适用于立式单轴榫槽机。本标准于 1983 年 6 月 20 日首次发布。 JB/T 3290.2-1999 立式单轴榫槽机精度 JB/T3290.2-1999

标准内容

部分标准内容：

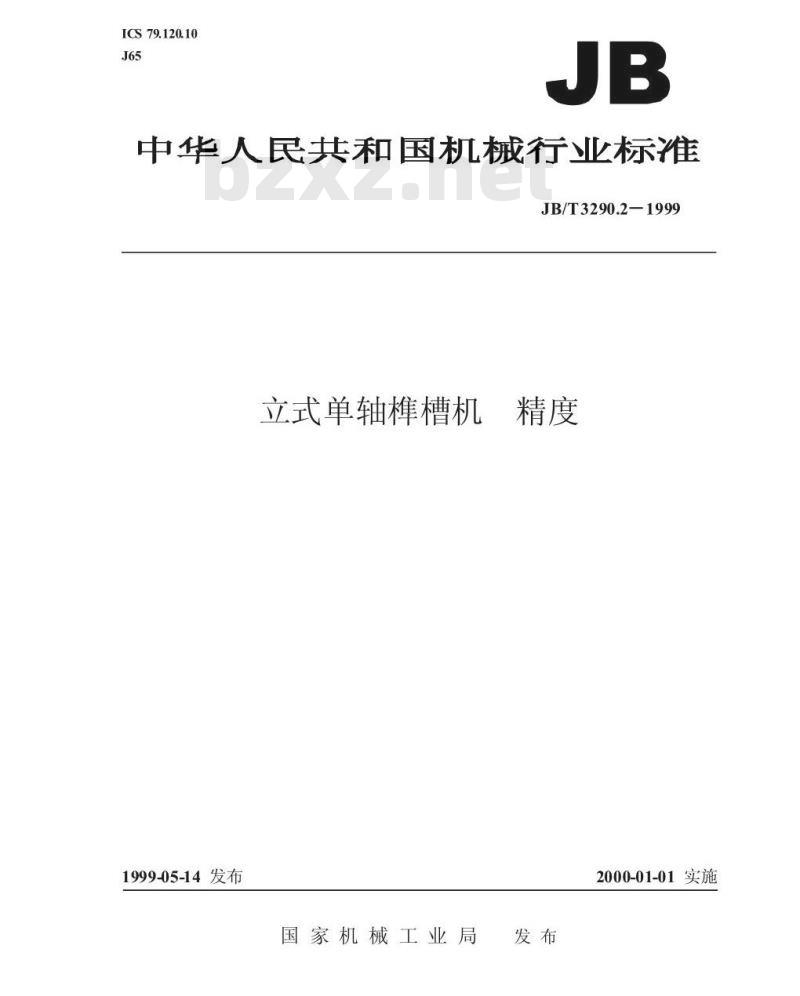

ICS79.120.10
中华人民共和国机械行业标准
JB/T3290.2-1999
立式单轴样槽机精度
1999-05-14发布
国家机械工业局
2000-01-01实施

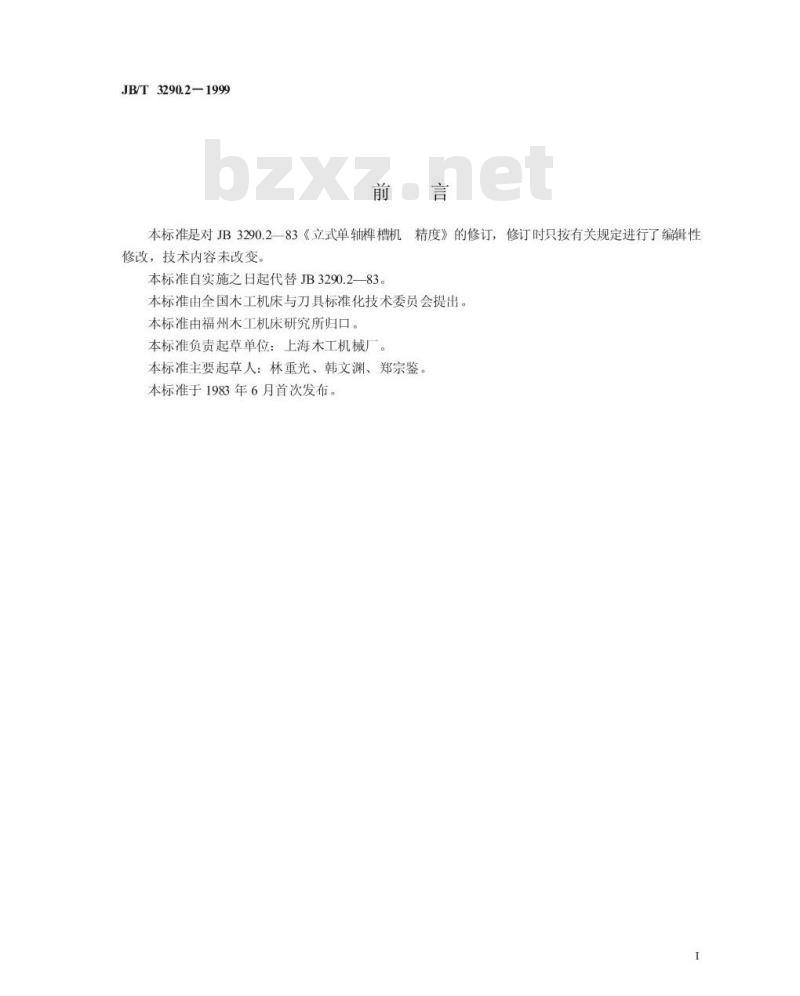

JB/T3290.2—1999
本标准是对JB3290.283《立式单轴样槽机精度》的修订，修订时只按有关规定进行了编辑性修改，技术内容未改变。
本标准自实施之日起代替JB3290.2—83。本标准由全国未工机床与刀具标准化技术委员会提出。本标准由福州木工机床研究所归口。本标准负责起草单位：上海木工机械厂。本标准主要起草人：林重光、韩文渊、郑宗鉴。本标准于1983年6月首次发布。

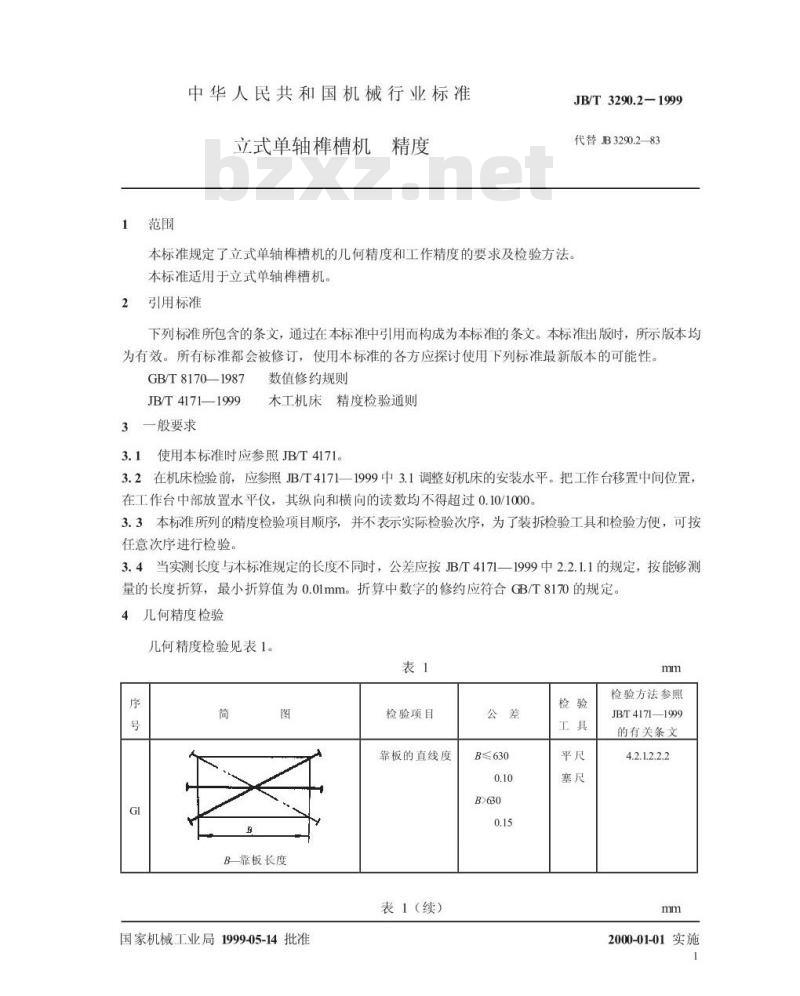

中华人民共和国机械行业标准
立式单轴椎槽机精度
本标准规定了立式单轴样槽机的几何精度和工作精度的要求及检验方法。本标准适用于立式单轴槽机。
引用标准
JB/T3290.2—1999
代替JB3290.2—83
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T8170—1987
JB/T4171—1999
3一般要求
数值修约规则
木工机床精度检验通则
3.1使用本标准时应参照JB/T4171。3.2在机床检验前，应参照JB/T4171一1999中3.1调整好机床的安装水平。把工作台移置中间位置，在工作台中部放置水平仪，其纵向和横向的读数均不得超过0.10/1000。3.3本标准所列的精度检验项目顺序，并不表示实际检验次序，为了装拆检验工具和检验方便，可按任意次序进行检验。
3.4当实测长度与本标准规定的长度不同时，公差应按JB/T4171一1999中2.2.1.1的规定，按能够测量的长度折算，最小折算值为0.01mm。折算中数字的修约应符合GB/T8170的规定。4几何精度检验
几何精度检验见表1。
B靠板长度
国家机械工业局1999-05-14批准检验项目
靠板的直线度
表1(续）
B≤630
检验方法参照
JB/T4171—1999
的有关条文
4.2.1.2.2.2
2000-01-01实施

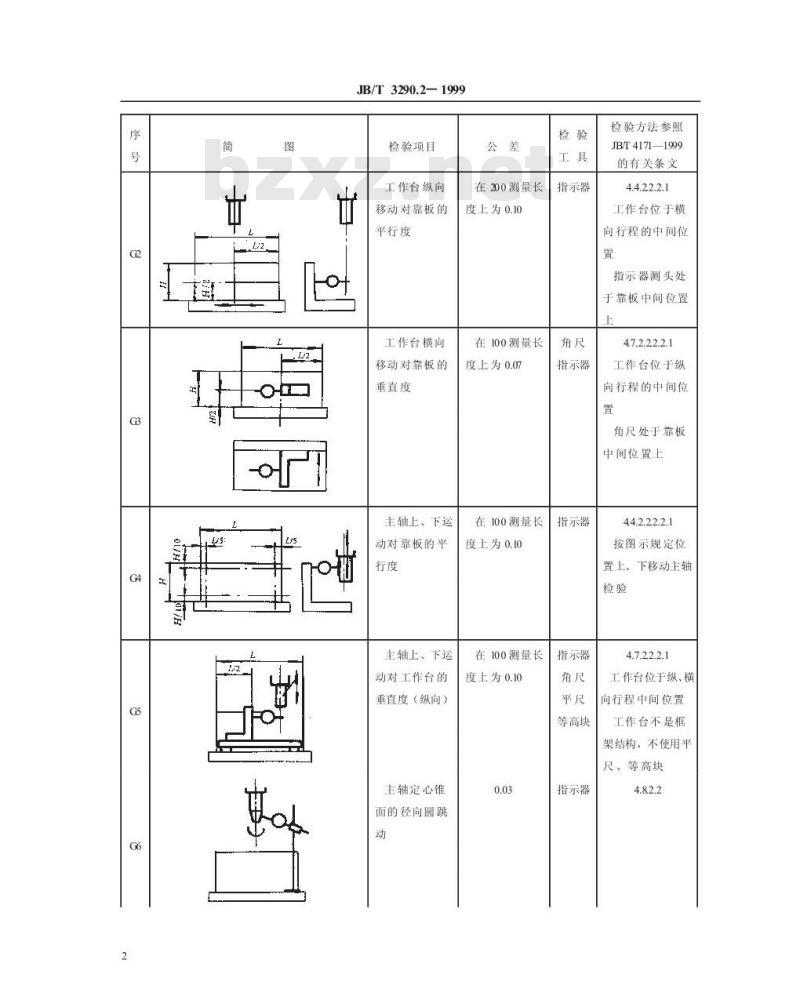

JB/T3290.2—1999
检验项目
工作台纵向免费标准下载网bzxz
移动对靠板的
平行度
工作台横向
移动对靠板的
垂直度
主轴上、下运
动对靠板的平
主轴上、下运
动对工作台的
垂直度（纵向）
主轴定心锥
面的径向圆跳
在200测量长
度上为0.10
在100测量长
度上为0.07
在100测量长
度上为0.10
在100测量长
度上为0.10
指示器
指示器
指示器
指示器
等高块
指示器
检验方法参照
JB/T4171—1999
的有关条文
4.4.22.2.1
工作台位于横
向行程的中间位
指示器测头处
于靠板中间位置
47.2.22.2.1
工作台位于纵
向行程的中间位
角尺处于靠板
中间位置上
44.2.22.2.1
按图示规定位
置上、下移动主轴
4.7.22.2.1
工作台位于纵、横
向行程中间位置
工作台不是框
架结构，不使用平
尺、等高块
A—工作台长度
B工作台宽度
G测量高度

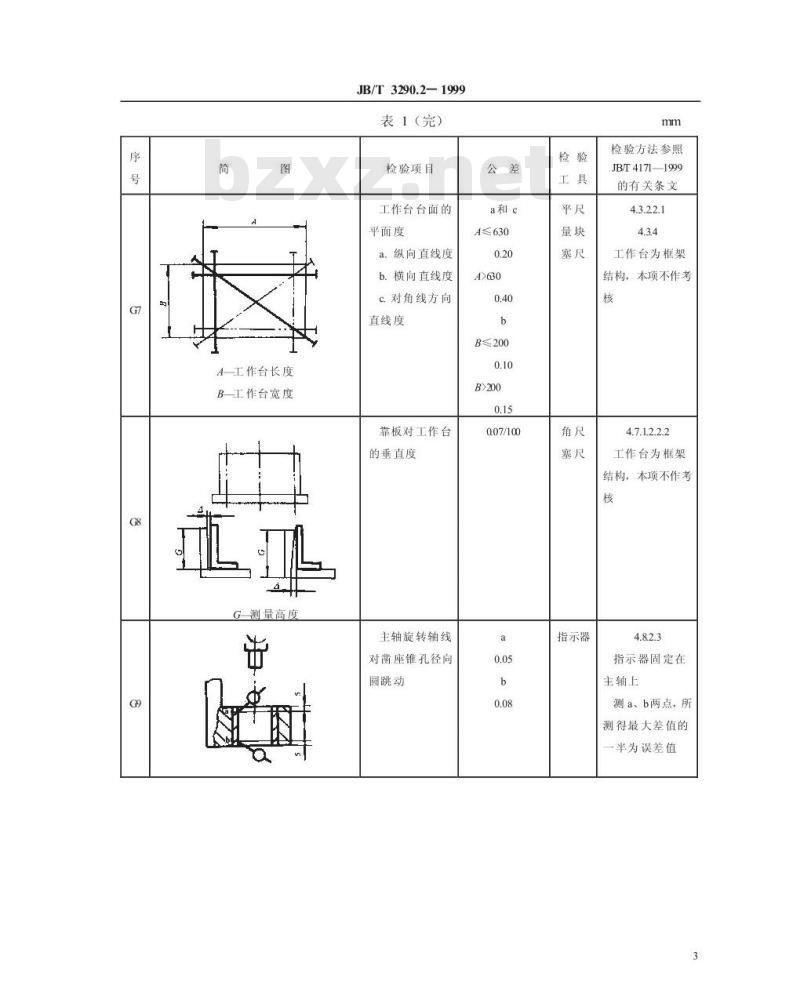

JB/T3290.2—1999
表1（完）
检验项目
工作台台面的
平面度
a.纵向直线度
b.横向直线度
c.对角线方向
直线度
靠板对工作台
的垂直度
主轴旋转轴线
对凿座锥孔径向
圆跳动
A≤630
B≤200
Q07/100
指示器
检验方法参照
JB/T4171—1999
的有关条文
工作台为框架
结构，本项不作考
4.7.12.2.2
工作台为框架
结构，本项不作考
指示器固定在
主轴上
测a、b两点，所
测得最大差值的
一半为误差值
5工作精度检验
工作精度检验见表2。
JB/T3290.2—1999
切削条件
a.试件为含
水率不超过15%
的硬杂木材
b.试件平面
度在650长度上
为0.10，相邻两
面间的垂直度
c.样槽宽度
为12，试件尺寸
为：50×50×
样槽宽度为16，
试件尺寸为：
70X60×650
检验项目
样槽孔中
心线对基准
A面的平行
样槽孔中
心线对基准
B面的垂直
度（纵向）
在50测
量长度上
为020
在50测
量长度上
指示器
检验棒
检验棒
检验方法参照
JB/T4171—1999
的有关条文
将检验棒穿过
样槽孔，角尺贴靠
在检验棒上，用塞
尺测量最大间隙
机械行业标准
立式单轴槽机精度
JB/T3290.2—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
X字数xXX,XXX
印张X/X
19XX年XX月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元
XX-XXX
666106
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
