GB5076-85
具有两个轴向引出端的圆柱体
元件的尺寸测量
Measurement of the dimensions of a cylindricalcomponent having two axial terminations1985-04-16发布
1985-12-01实施
国家标准局批准
中华人民共和国国家标准
具有两个轴向引出端的圆柱体
元件的尺寸测量
Measurement of the dimeasioas of a cylindricalcomponent having two axial termiagtionsUDC 621.316.8
+621.819.4
GB5076-85
本标准等效采用国际标准IC294（1969）《具有两个轴向引出端的圆柱体元件的尺寸测量》。范围
本标准适用于电子设备中用的具有两个轴向引出端的圆柱体电容器和电阻器。2目的
本标准的目的是给出一种测量元件尺寸的方法。在第3章中给出量元件本体长度和引出端长度的方法。被涂覆材料覆盖的引出端最大长度由第4章所指出的方法来确定。第5章给出了检查整个长度上直径的一种量规。
注：对非轴向引出端元件的溯量方法正在考虑中。3长度

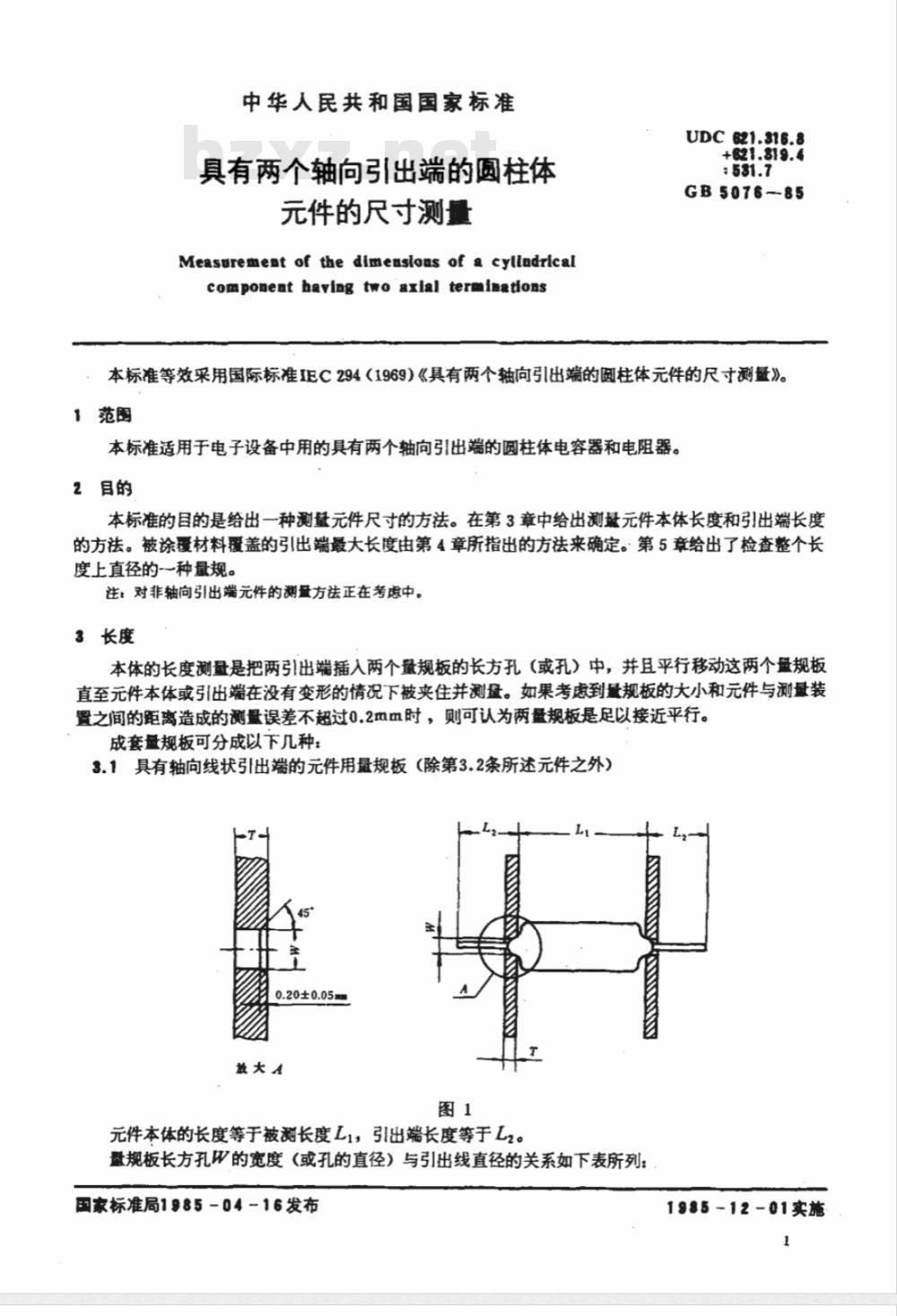

本体的长度测量是把两引出端插入两个量规板的长方孔（或孔）中，并且平行移动这两个量规板直至元件本体或引出端在没有变形的情况下被夹住并测盘。如果考虑到量规板的大小和元件与测基装置之间的距离造成的测量误差不超过0.2mm时，则可认为两量规板是足以接近平行。成套量规板可分成以下几种：
3.1具有轴向线状引出端的元件用最规板（除第3.2条所述元件之外）0.20±0.05
放大A
元件本体的长度等于被测长度L1，引出端长度等于Lz量规板长方孔W的宽度（或孔的直径）与引出线直径的关系如下表所列：国家标准局1985-04-16发布
1985-12-01实施
张出线的标称直径
>0.45~<0.70
>0.70~<.0.90
>0.90~<1.15
>1.15~<1.32
>1.32~<2.00
GB5076—85
规板长方孔的宽度
±0.02mm*

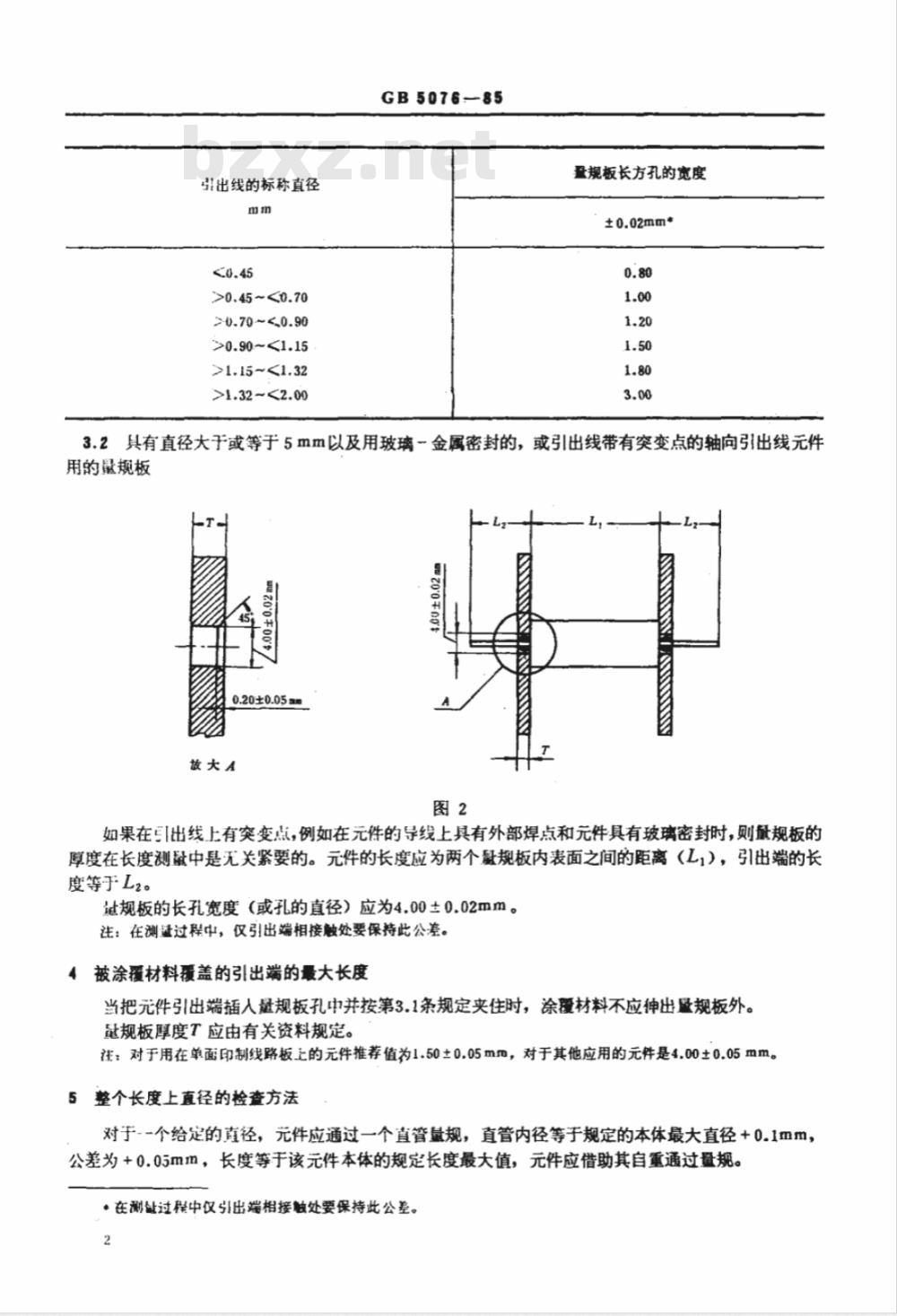

3.2具有直径大于或等于5mm以及用玻璃金属密封的，或引出线带有突变点的轴向引出线元件用的量规板
放大AWww.bzxZ.net
如果在三出线上有突变点，例如在元件的导线上具有外部焊点和元件具有玻璃密封时，则鼠规板的厚度在长度测中是无关紧要的。元件的长度应为两个规板内表面之间的距离（L，），引出端的长度等于L2。
过规板的长孔宽度（或孔的直径）应为4.00±0.02mm。注：在测适过程中，仅引出端相接触处要保持此公差。被涂覆材料覆盖的引出端的最大长度当把元件引出端插人量规板孔中并按第3.1条规定夹住时，涂覆材料不应伸出量规板外。量规板厚度T应由有关资料规定。注：对于用在单面印制线路板上的元件推荐值为1.50±0.05mm，对于其他应用的元件是4.00±0.05mm。整个长度上直径的检查方法
对于--个给定的直径，元件应通过一个直管规，直管内径等于规定的本体最大直径+0.1mm，公差为+0.05mm，长度等于该元件本体的规定长度最大值，元件应借助其自重通过量规。*在测献过程中仅引出端相接触处要保持此公差。2

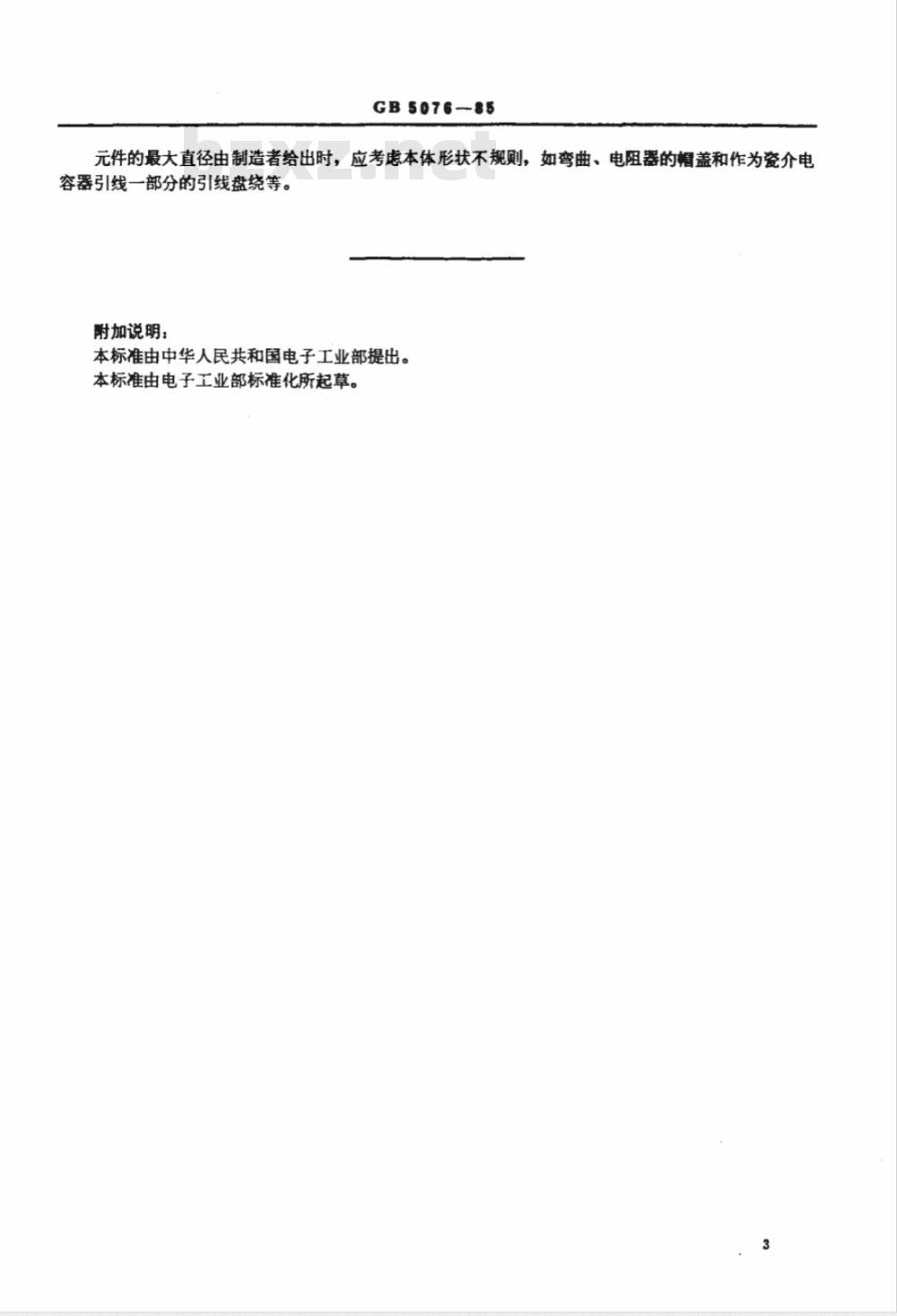

GB 5076-85
元件的最大直径由制造者给出时，应考虑本体形状不规则，如弯曲、电阻器的帽盖和作为瓷介电容器引线一部分的引线盘绕等。附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化所起草。
