【国家标准(GB)】 玻璃瓶罐耐内压力试验方法

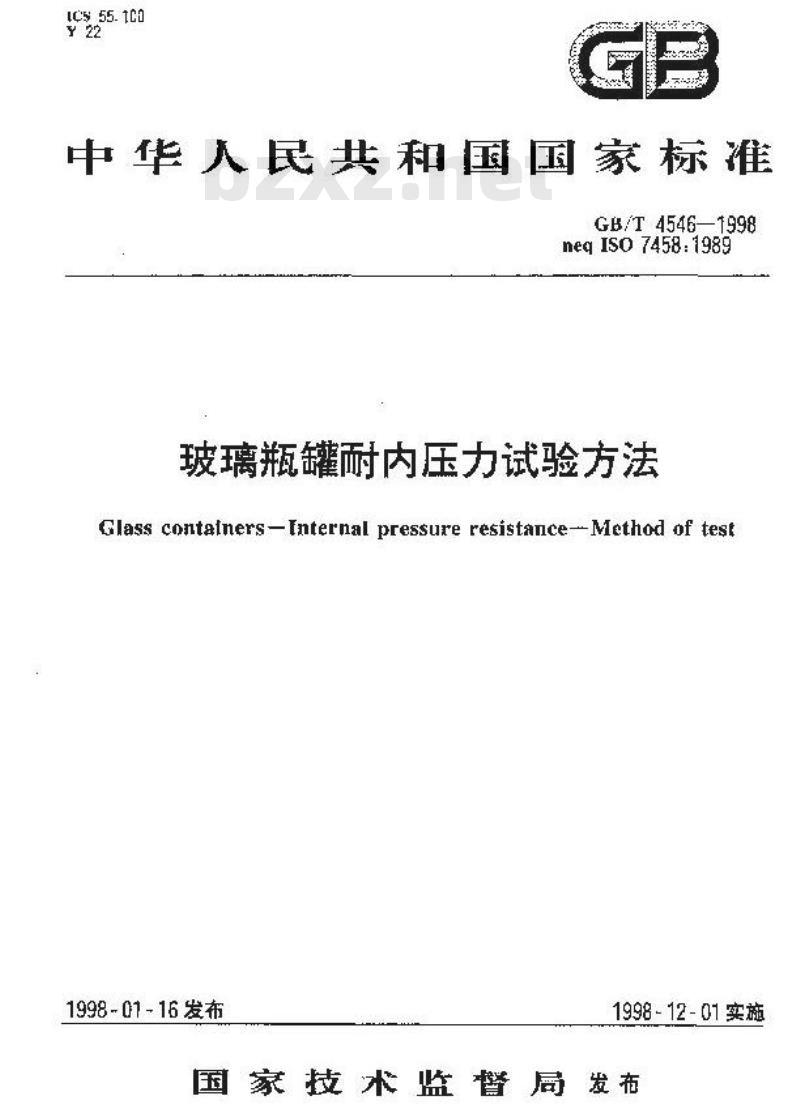

中华人民共和国国家标准
GB/T 4546—1998
neq ISO 7458:1989Www.bzxZ.net
玻璃瓶罐耐内压力试验方法
Glass containers -Internal pressure resistance--Method of test1998 - 01 -16 发布
1998-12-01实施
国家技术监誉局发布

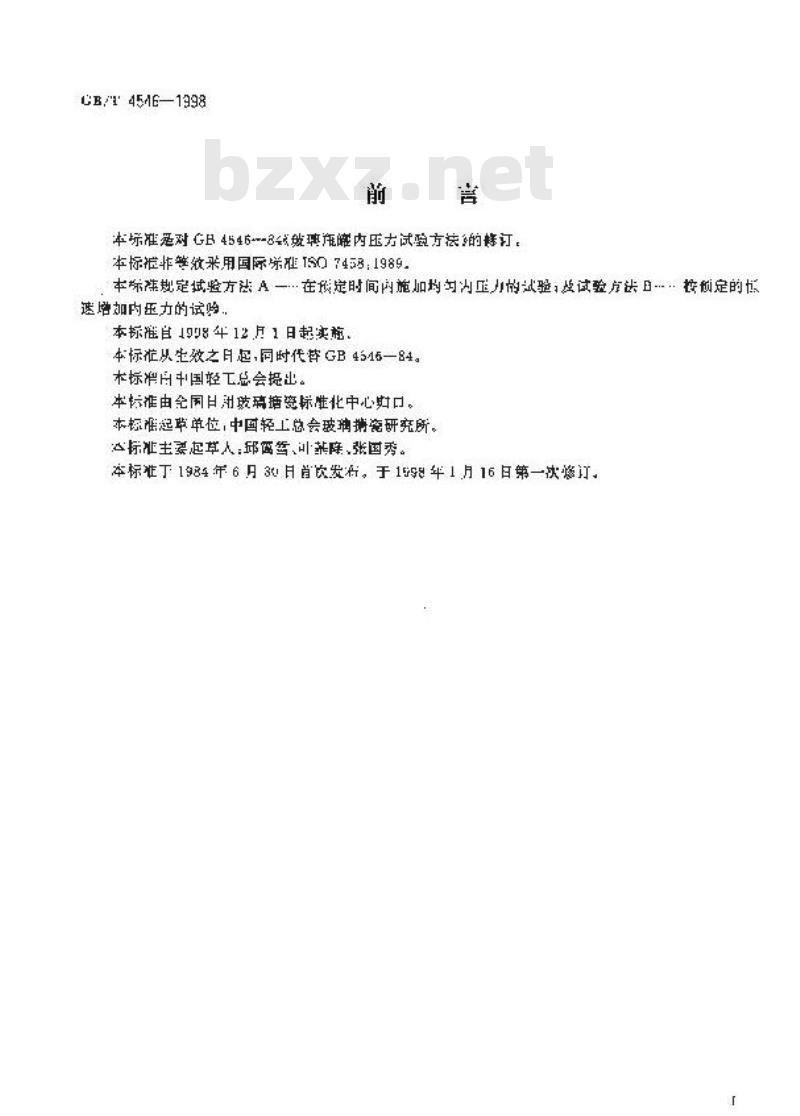

CB/1:4546—1998
本标准恶对心B4546---8线效璃雌内压方试酸方法的峰订本标症非等效来用国际端难1507453：1989.本标谨规定试验方法A一…在预定时间内施加均勾内正力的试验，及试验方法日按预定的情增加内压力的试跨
本标准自18年12斤1日起实施
本标准从生效之日起，同时代替GB4545一84。本标调司中国轻工总会提出。
本标准由仑国日洲股瑞塘瓷标准化中心口。本标准起草单位，中国轻工总会玻璃摘瓷研究所。冬标准主蒙起草人：邱禽驾、叫荣降、张国秀。本标准于1984年6月30日首次发行。于198年1月16日第一次订1范围

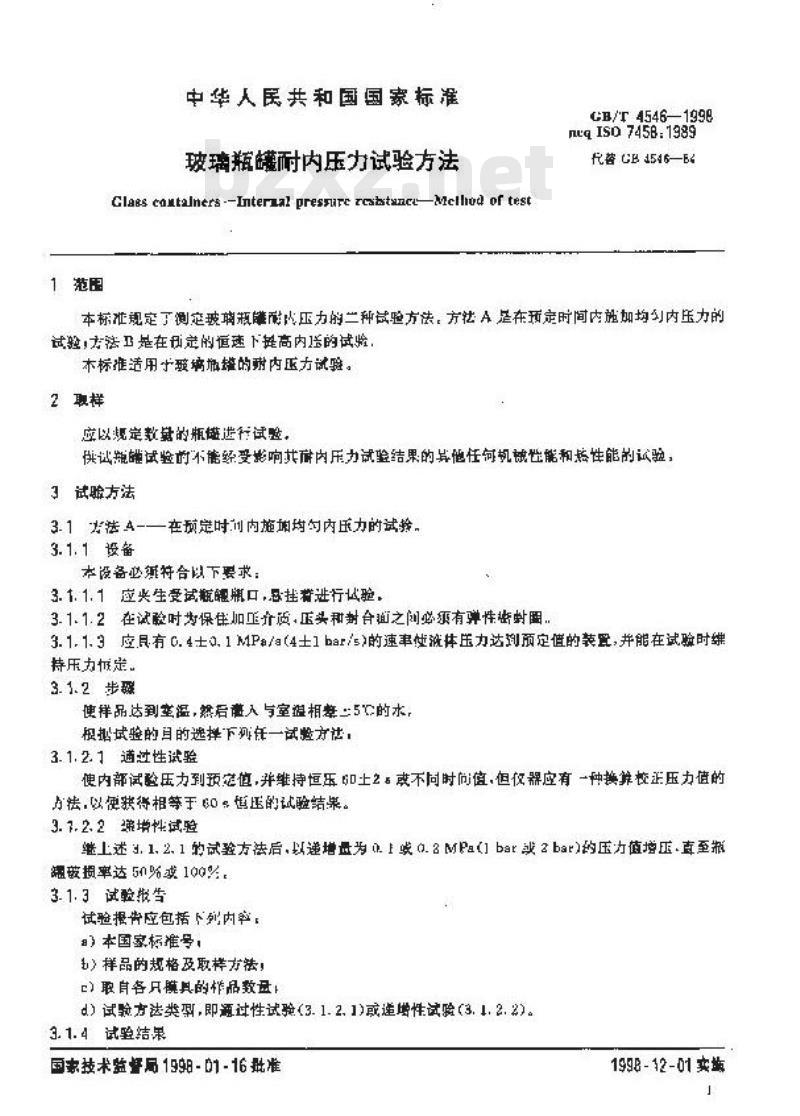

中华人民共和国国家标准
玻璃瓶罐耐内压力试验方法
Class eantalners--Interial pressure resistanccMclliod of testGB/T4546—1998
neqIS07458:1989
蓉CB4545—64
本标准规定丁测定玻璃瓶灌耐内压力的兰种试验方法，方法A是在预定时间内施加均约内压力的试验，方法是在定的恒速下择高内送的试验本标准适用于玻璃增的内压试验。2取样
应以规定数就的瓶错进行试验，供试瓶继试验的不能经受影响其谢内压力试验结果的算他任何机越性能和格性能的试验，3试瞻方法
3.1为法A-—在预尝时内施期均勾内压力的试，3.1.1设备
本没备必维特合以下要求：
3.1.1.1应央生受试瓶腿瓶口，总挂进行试验，3.1.1.2在试酸时为保准加齐质，压头和封合面之间必须有弹性断时圈，3. 1.1. 3应且有0. 4士0. 1MPa/a(4±1 bar/s>的速事性流体压力达到预定值的装置,并能在试验时继持压力是。
便祥品达到室温，然后靠入与室温相整5℃的水，根势试验的目的选择下测任一试整方法，3.1.2.1通过性试验
便内部试验压力到预定值，并维持恒压60上2或不同时问值，但仅器应有一种接算校正压力值的与法以便获得相等于60。恒医的试验结果。3.7.2.2第增性试验
继上述3.1.2.1的试验方法后，以递增盘为0.1或0.8MPa(1bar或2bar)的压力值增压.直至瓶通落摄率达50%或100%。
3.1.3试验报告
试验报件应包括下列内率，
）本国家标准号,
b）样品的规格及取样方法！
）取自各只具的样品数过
d）试验方法类型.即通过性试验(3.1.2.1)或递增性试验(3.1.2.2)。3.1.4试验结果
国索术监督局1998-01-16批准
1998-12-01实放

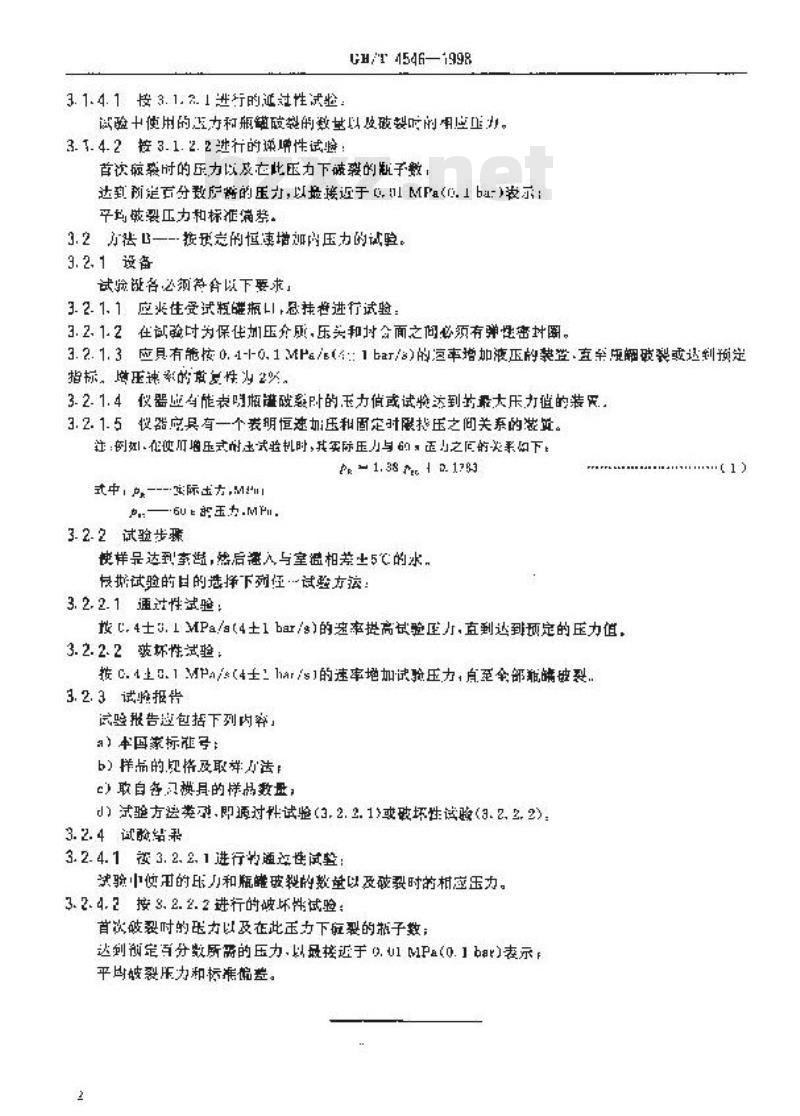

3.1.4.1接3.1.7.1进行的证过性试验CH/T4546—1998
试验十使用的正力和瓶破的数基以皮破数时的明应正力。3.1.4.2按3.1.2.2进行的递增性试：首次察时的压力以及在此压力下破裂的版子数，达致所定百分数所筛的压力，以最接于,11MPa(.1ba-)表示：平均做翠压力和标准满禁。
3.2方法一-按预完的恒速增证内压力的试验。3.2.1设备
试验改各必须符合以下要求，
3.2.1.1应光性受试瓶瓶LI,思挂格进行试验3.2.1.2在试验时为保化加压介照，压关和对合面之间必须有弹性密圈。3.2.1.3应具有需依0.4--0.1MPs/g(4：1bar/s)的逗率增加液压的装登.直至距翻破裂或达到预定指标。域乎速系的剪复性为。
3.2.1.4仪器应有能表明瓶溢破率的.玉力低或试物达到药最大压力值的装..3.2.1.5仪器应具有一个表明恒速加压和固定时限持压之间关系的装算。注：划化使前增压式耐试验机时，其实际压力与的，正力之旧的炎系下：Pe = 1. 38 re, 1 . 1783
式中,—--安际压方,Mm
6u玉.MPu.
3.2.2试验步骤
快样品达到李逝，然后遥人与室温相差生5的水，良试验的日的选择下列任试验方法3.2.2.1通过性试验：
拨c.4士u.1MPa/a(4土1bar/s)的速率搭高试验压小.直到选到项定的压力值3.2.2.2坏性试验
按C.4上0.1MPa/（4士！har/s)的违率地加试验压力，点至全部瓶筛破裂.3.2.3试将报背
试验报告应包括下列内容，
a）中国家标准号：
b）样点的规格及取样：力法
）取自备只模具的样品数量；
d）试验方法类型.即通对过件试验（3.2.2.1>或破坏性试验（3.2.2.2)：3.2.4试验结
3.2.4.1投3.2.2.1进行物通证性试整：决验中伤用的取力和瓶雌破裂的数单以及破裂时的相应压力。3.2.4.2按8.2.2.2进行的破坏性试验；首次破裂时的恶力以及在此玉力下症裂的瓶子数；达例额定百分数所需的压力.以最接近于0.U1MPa(0.1bar)表示：平回破裂压力和标准临差。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
