- GB/T4459.3-2000
- 现行
标准号:
GB/T 4459.3-2000
标准名称:
机械制图 花键表示法
标准类别:
国家标准(GB)
英文名称:
Mechanical drawing spline representation标准状态:
现行-
发布日期:
2000-07-02 -
实施日期:
2000-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
212.32 KB
标准ICS号:
综合、术语学、标准化、文献>>技术制图>>01.100.01技术制图综合中标分类号:
机械>>机械综合>>J04基础标准与通用方法
替代情况:
GB/T 4459.3-1984采标情况:
=ISO 6413-1988

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了花键的表示法。本标准适用于在机械图样中表示矩形花键和渐开线花键及其联结。 GB/T 4459.3-2000 机械制图 花键表示法 GB/T4459.3-2000

部分标准内容:
GB/T4459.3—2000

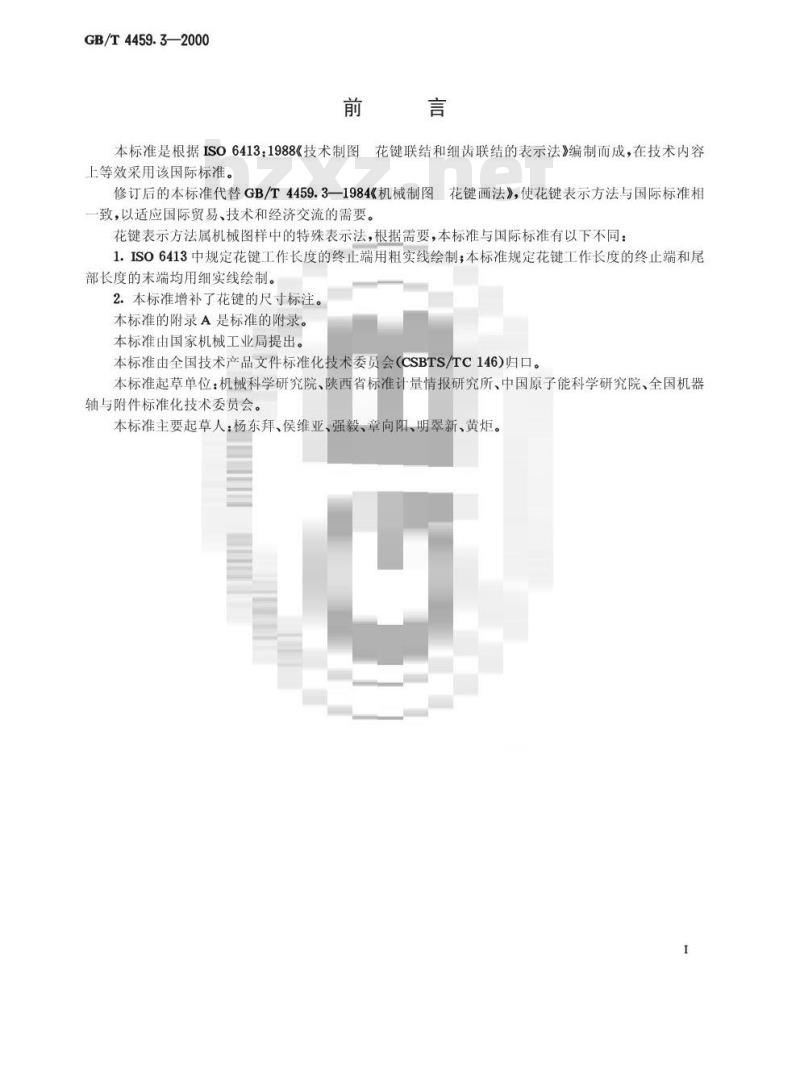

本标准是根据ISO6413:1988《技术制图花键联结和细齿联结的表示法》编制而成,在技术内容上等效采用该国际标准。
修订后的本标准代替GB/T4459.3—1984《机械制图花键画法》,使花键表示方法与国际标准相一致,以适应国际贸易、技术和经济交流的需要。花键表示方法属机械图样中的特殊表示法,根据需要,本标准与国际标准有以下不同:1.ISO6413中规定花键工作长度的终止端用粗实线绘制;本标准规定花键工作长度的终止端和尾部长度的末端均用细实线绘制。2.本标准增补了花键的尺寸标注。本标准的附录A是标准的附录。
本标准由国家机械工业局提出。本标准由全国技术产品文件标准化技术委员会(CSBTS/TC146)归口。本标准起草单位:机械科学研究院、陕西省标准计量情报研究所、中国原子能科学研究院、全国机器轴与附件标准化技术委员会。
本标准主要起草人:杨东拜、侯维亚、强毅、章向阳、明翠新、黄炬。1
GB/T4459.3—2000
ISO前言
ISO(国际标准化组织)是由各国标准化团体(ISO成员团体)组成的世界性的联合组织。制定国际标准的工作通常由ISO的技术委员会完成。各成员团体若对某技术委员会确立的项目感兴趣,均有权参加该委员会的工作。与ISO保持联系的各国际组织(官方的或非官方的)也可参加有关工作。在电工技术标准化方面,ISO与国际电工委员会(IEC)保持密切合作关系。由技术委员会提出的国际标准草案,散发给各成员组织,由各成员组织投票表决,至少需要75%的赞成票才能作为国际标准公布。ISO6413由技术委员会ISO/TC10起草,ISO/TC10负责技术产品文件”。1范围

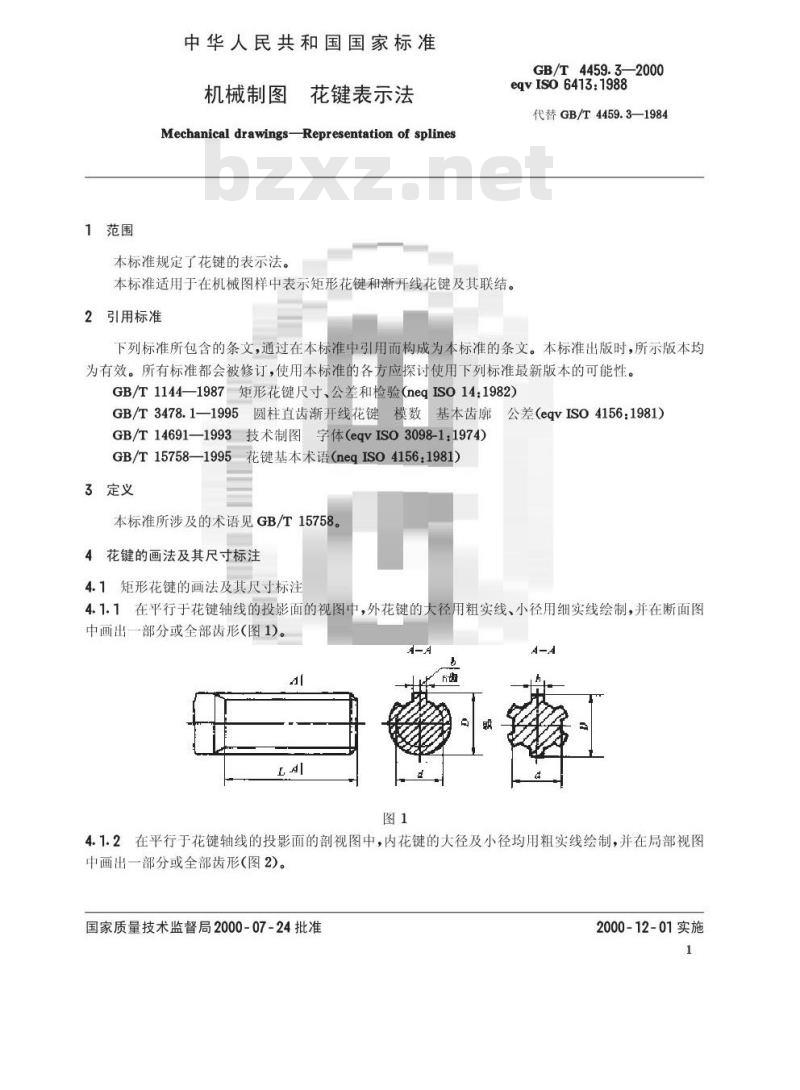

中华人民共和国国家标准
机械制图
花键表示法
Mechanical drawings-Representation of splines本标准规定了花键的表示法。
GB/T4459.3—2000
eqvIso6413:1988
代替GB/T4459.3—1984
本标准适用于在机械图样中表示矩形花键和渐开线花键及其联结。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1144—1987矩形花键尺寸、公差和检验(negISO14:1982)GB/T3478.1—1995圆柱直齿渐开线花键模数基本齿廓公差(eqVISO4156:1981)GB/T14691-—1993技术制图字体(eqvISO3098-1:1974)GB/T15758—1995花键基本术语(neqISO4156:1981)3定义
本标准所涉及的术语见GB/T15758。4花键的画法及其尺寸标注
4.1矩形花键的画法及其尺寸标注4.1.1在平行于花键轴线的投影面的视图中,外花键的大径用粗实线、小径用细实线绘制,并在断面图中画出一部分或全部齿形(图1)。44
4.1.2在平行于花键轴线的投影面的剖视图中,内花键的大径及小径均用粗实线绘制,并在局部视图中画出一部分或全部齿形(图2)。国家质量技术监督局2000-07-24批准2000-12-01实施
GB/T4459.3—2000

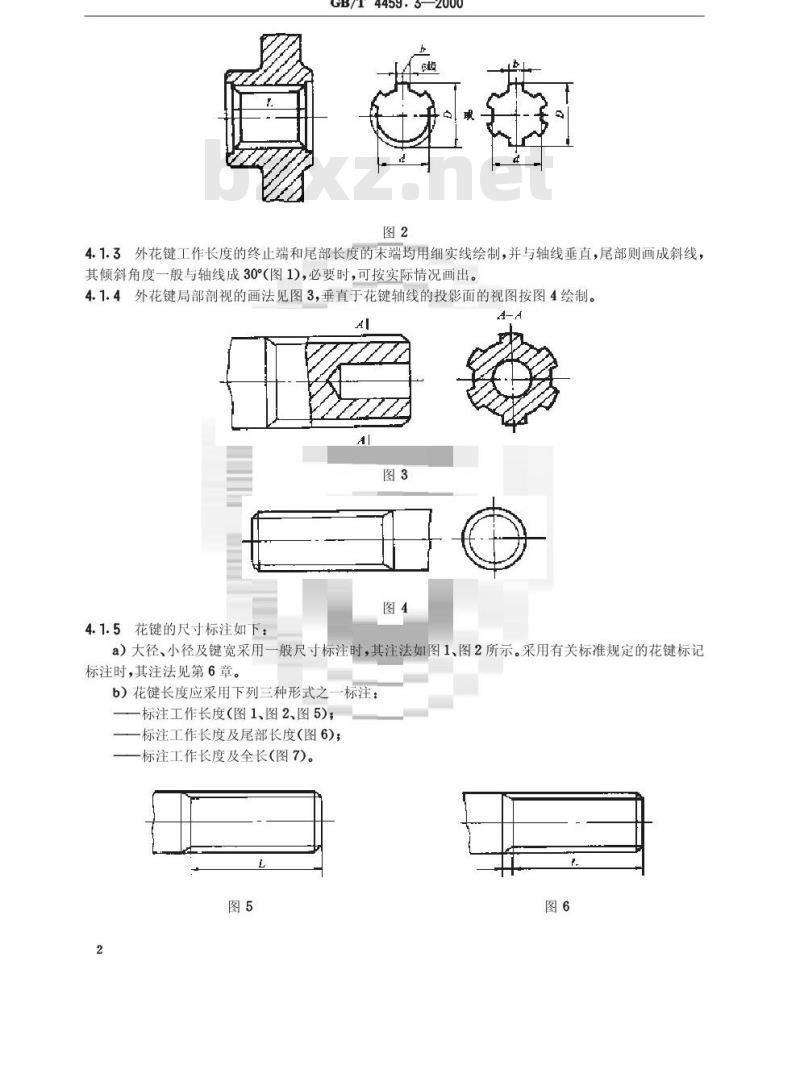

4.1.3外花键工作长度的终止端和尾部长度的末端均用细实线绘制,并与轴线垂直,尾部则画成斜线,其倾斜角度一般与轴线成30°(图1),必要时,可按实际情况画出。4.1.4外花键局部剖视的画法见图3,垂直于花键轴线的投影面的视图按图4绘制。AI
4.1.5花键的尺寸标注如下:
a)大径、小径及键宽采用一般尺寸标注时,其注法如图1、图2所示。采用有关标准规定的花键标记标注时,其注法见第6章。
b)花键长度应采用下列三种形式之一标注:标注工作长度(图1、图2、图5);标注工作长度及尾部长度(图6);-标注工作长度及全长(图7)。

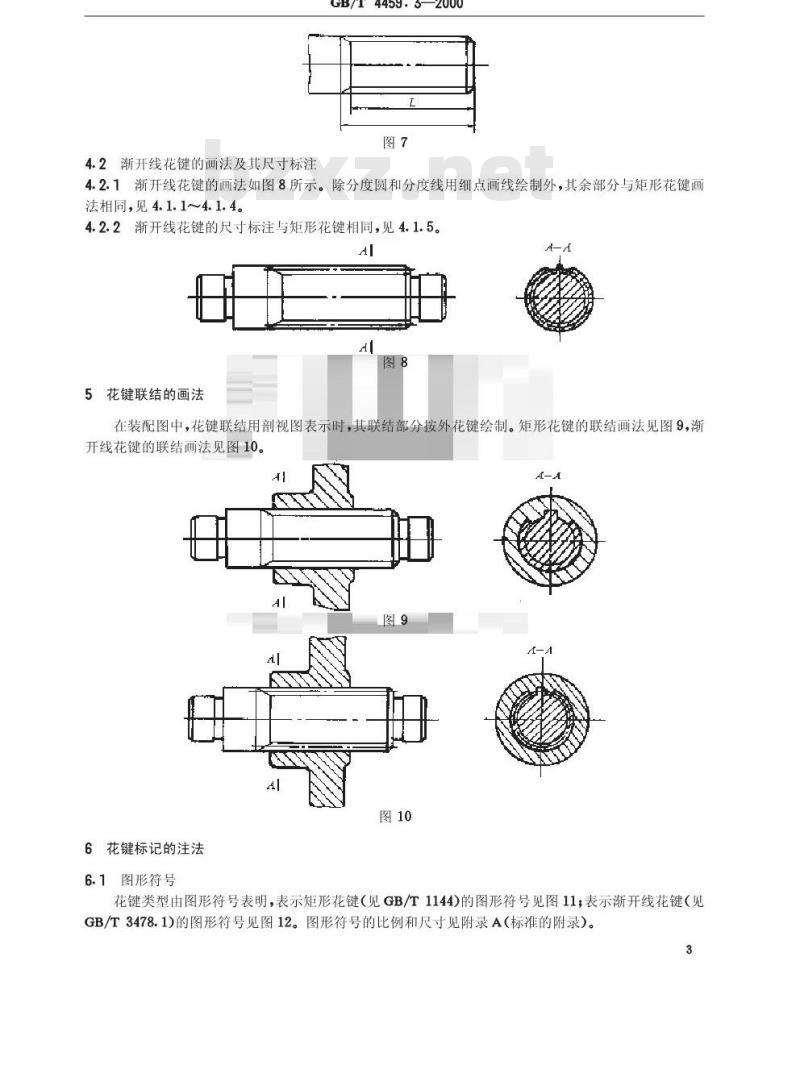

4.2渐开线花键的画法及其尺寸标注GB/T4459.3—2000
4.2.1渐开线花键的画法如图8所示。除分度圆和分度线用细点画线绘制外,其余部分与矩形花键画法相同,见4.1.1~4.1.4。
4.2.2渐开线花键的尺寸标注与矩形花键相同,见4.1.5。AI
5花键联结的画法
在装配图中,花键联结用剖视图表示时,其联结部分按外花键绘制。矩形花键的联结画法见图9,渐开线花键的联结画法见图10。
6花键标记的注法
6.1图形符号
花键类型由图形符号表明,表示矩形花键(见GBT1144)的图形符号见图11表示渐开线花键(见GB/T3478.1)的图形符号见图12。图形符号的比例和尺寸见附录A(标准的附录)。3
6.2标注方法
GB/T4459.3—2000
花键的标记应注写在指引线的基准线上,标注方法如图13~图16所示。当所注花键标记不能全部满足要求时,则其必要的数据可在图中列表表示或在其他相关文件中说明。LX23H7X26HLDX6H11
GB/T 1144-1987
A6×23H7/f7X26H10/a/1XH1/10GB/T[144-198T图15此内容来自标准下载网
AEXT24Z×2.5mX30RX56GB/T3478.1-1995图14
ATNT/EXT21ZX2.5mX3QRX5/5h
GB/T 34 T8- 1 -1995
A1基本要求
GB/T4459.3—2000
附录A
(标准的附录)
花键类型图形符号的比例和尺寸花键类型图形符号的大小应与图样上其他尺寸和符号协调一致。A1.1花键类型图形符号的图线宽度(a')等于相应图样上所注尺寸数字字高(h)的1/10。A1.2花键标记中的数字和大写字母应按GB/T14691的规定选取,与相应图样上的字体型式、字体宽度(d)和字体高度(h)相一致。
图形符号按图A1和图A2所示的比例绘制。图Al
与花键类型图形符号有关的尺寸参数见表A1。表A1
数字和大写字母高度
符号线宽a
字体线宽d
符号高度码
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
