- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 4435-1984 镍及镍铜合金棒

【国家标准(GB)】 镍及镍铜合金棒
本网站 发布时间:
2024-08-05 09:32:59
- GB/T4435-1984
- 现行
标准号:
GB/T 4435-1984
标准名称:
镍及镍铜合金棒
标准类别:
国家标准(GB)
英文名称:
Nickel and nickel-copper alloy bars标准状态:
现行-
发布日期:
1984-05-29 -
实施日期:
1985-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
111.04 KB
替代情况:
替代YB 759-1970采标情况:
≈ASTM B 160-81 ≈ASTM B 164-81

部分标准内容:
中华人民共和国国家标准
镍及镍铜合金棒
Nickel and nickel -copper alloys round bars本标准适用」机械、化工等1.业部广门做重要零件用的镍及镍铜合金圆形棒。品种
1.1牌号、状态、规格
产品的合金牌号、供应状态和规格应符合表1的规定。表1
合金牌号
NCu28-2.5 -1.5
NCu40-2-1
1.2外形尺寸及允许偏差
供应状态
拉制、硬(Y)、软(M)
挤制(R)
拉制、硬(Y)、半硬(Y2)、软(M)挤制(R)
拉制:硬(Y)、软(M)
挤制(R)
1.2.1棒材靠径及允许偏差规定如下:1.2.1.1拉制棒的直径及允许偏差按表2规定。表2
公称直径
5、5.5、6bzxz.net
6.5、7、7.5、8、8.5、9、
11、12、13、14、15、16、
17、18
国家标准局1984-05-29发布
UDC 669.24 +669
.2453-422
GB4435-84
规格mm
1985-0501实施
公称直径
19、20、21、22、23、24、
25、26、27、28、29、30
32、34、35、36、38、40
GB4435—84
续表2
1.2.1.2挤制棒的直径及允许偏差按表3的规定。表3
32、34、35、36、38、40
42、44、45、46、48、50、52、54、55、56、58、60
1.2.1.3棒材的偏差等级应在合同中注明,否则按普通级供应。1.2.1.4经供需双方协议,可供应其他规格和允许偏差的棒材。1.2.2棒材长度及允许偏差规定如下:1.2.2.1棒材不定尺长度
直径5~18mm,供应长度1~4m;直径19~30mm,供应长度0.5~3m,直径32~60mm,供应长度0.5~2m。偏
1.2.2.2定尺或倍尺长度
定尺或倍尺长度(在合同中议定)应在不定尺长度范围内,长度允许偏差为+20mm。倍尺长度应加人锯切分段时的锯切量,每一锯切量为5mm。1.2.3棒材应以直条供货,弯曲度应符合表4的规定。棒材总弯曲度不应超过每米许可湾曲度与总长度(米)的乘积。
棒材直径
每米蛮曲度
不大于
制造方法
拉制、挤制
1.2.4棒材端部应锯切平整。直径等于或小于15mm的棒材,端部允许有冲剪痕迹。1.3标记示例
GB 4435-84

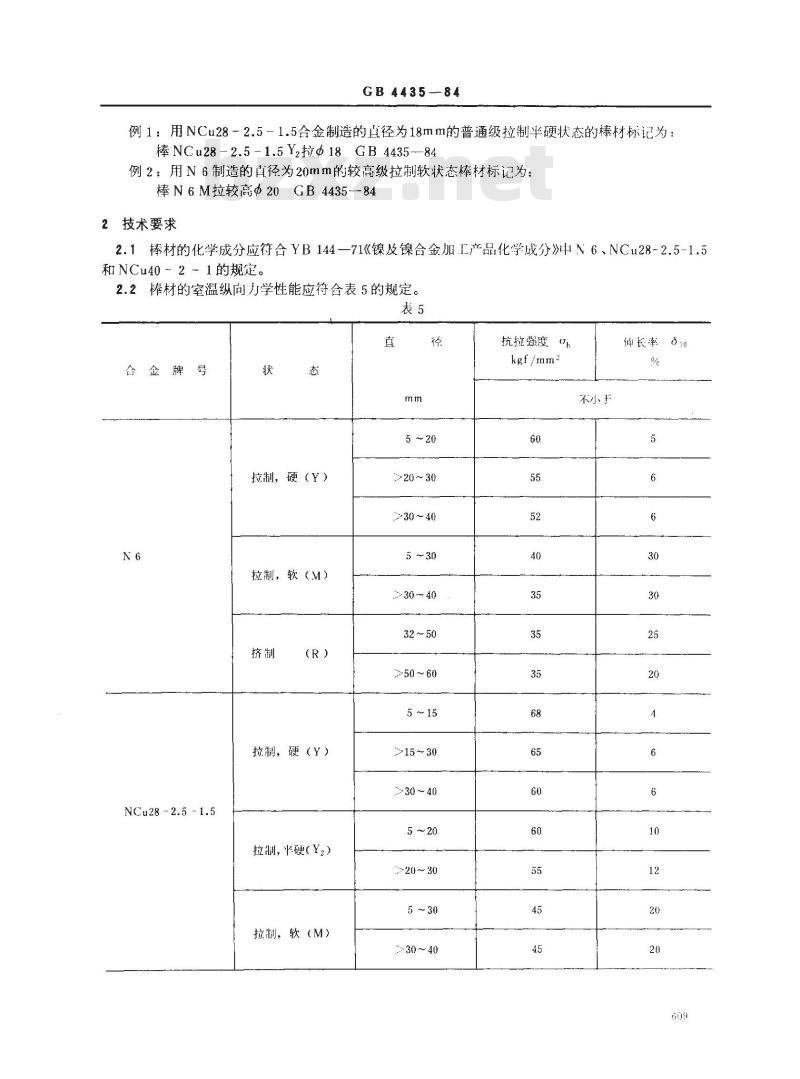

例1:用NCu28-2.5-1.5合金制造的直径为18mm的普通级拉制半硬状态的棒材标记为棒NCu28-2.5-1.5Y2拉Φ18GB4435-—84例2:用N6制造的直径为20mm的较高级拉制软状态棒材标记为:棒N6M拉较高中20GB4435-84
2技术要求
2.1棒材的化学成分应符合YB144一71《镍及镍合金加.二产品化学成分》中N6、NCu28-2.5-1.5和NCu40-2-1的规定。
2.2棒材的室温纵向力学性能应符合表5的规定。表5
合金牌号
NCu28 -2.5 - 1.5
拉制,硬(Y)
拉制,软(M)
拉制,硬(Y)
拉制,半硬(Y2)
拉制,软(M)
20~30
>30~40
≥50~60
5 ~ 15
>15~30
>30~40
>20~30
30~40
抗拉强度(h
kgf/nm
不小于
伸长率on
合金牌号
NCu28 -2.5 - 1.5
NCu40 - 2 1
拉制,硬(Y)
拉制,软(M)
GB4435—84
续表5
抗拉强度
kgf/mm
伸长率
2.3棒材表面质量规定如下:
2.3.1拉制棒表面应光滑、清洁,不允许有裂纹、起皮、气孔、夹杂、粗拉道、环状痕迹和绿锈等缺陷。
允诈有局部的、不使棒材直径超出允许偏差的划伤、凹坑和斑点等缺陷。允许有轻微的矫直痕迹、氧化色和发暗。2.3.2挤制棒表面不应有裂纹、气泡和起皮等缺陷。允许有局部的、不使棒材直径超出允许偏差的缺陷。2.4棒材断口应致密、无缩尾。不允许有超出YB732一71《铜镍及其合金管材和棒材断1.1检验法》规定的气孔、分层和夹杂等缺陷。3试验方法
3.1棒材的化学成分仲裁分析方法按YB128一76《镍化学分析方法》和YB596—65《镍铜合金化学分析方法》的规定进行。
3.2棒材断门检验按YB732—71的规定进行。3.3棒材室温拉力试验方法按GB228--76《金属拉力试验法》的规定行。3.4棒材应用游标卡尺、千分尺、钢板尺、米尺、卷尺等测量1具测量外形尺寸。检验规则
4.1棒材应由供方技术监督部门验收,并保证产品质量符合本标准要求。4.2棒材应成批提交验收,每批应由同-牌号合金、状态和规格组成。每批重量应超过1000kg。4.3取样数量和取样位置规定如下:4.3.1每批棒材应逐根进行外形尺寸和表面质量的检验。4.3.2室温拉力试验应由每批中任意取两根棒材,每根棒材任意取一个试样。拉力试验的试样应根据试样坏料与直径5、8、10和15mm相邻近的程度,按下列规定车制成5、8、10或15mm。
直径等于和小于10mm不车制;
直径大于10~24mm者,以棒材横断面中心为圆心进行车制;610
GB4435—84

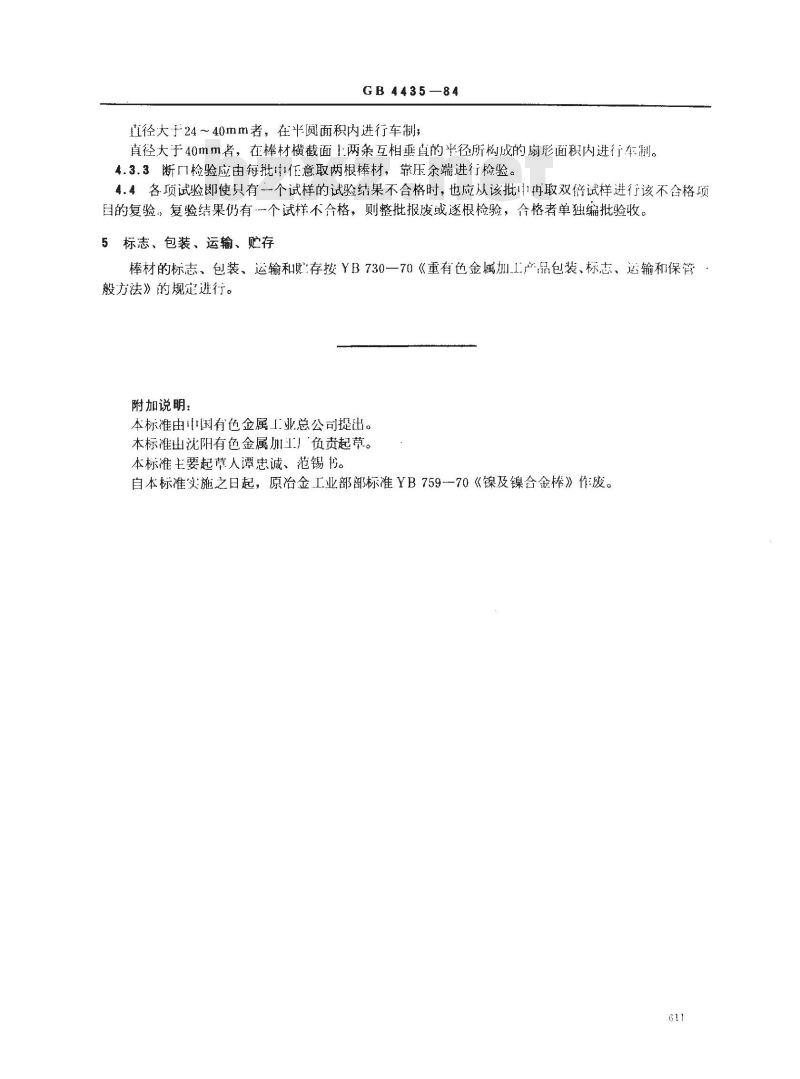

直径大于24~40mm者,在平圆面积内进行车制直径大于40mm者,在棒材横截面1两条互相垂直的半径所构成的扇形面积内进行车制。4.3.3断门检验应由每批t任意取两根棒材,靠压余端进行检验。4.4各项试验即使只有二个试样的试验结果不合格时,也应从该批中再取双倍试样进行该不合格项国的复验,复验结果仍有个试样不合格,则整批报废或逐根检验,合格者单独编批验收。5标志、包装、运输、贮存
棒材的标志、包装、运输和存按YB730一70《重有色金属加.I产品包装、标志、运输和保管:般方法》的规定进行。
附加说明:
本标准由中国有色金属业总公司提出。本标准山沈阳有色金属川)负责起草。本标准主要起草人谭忠诚、范锡书。自本标准实施之日起,原冶金工业部部标准YB759-70《镍及镍合金棒》作废。611
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
镍及镍铜合金棒
Nickel and nickel -copper alloys round bars本标准适用」机械、化工等1.业部广门做重要零件用的镍及镍铜合金圆形棒。品种
1.1牌号、状态、规格
产品的合金牌号、供应状态和规格应符合表1的规定。表1
合金牌号
NCu28-2.5 -1.5
NCu40-2-1
1.2外形尺寸及允许偏差
供应状态
拉制、硬(Y)、软(M)
挤制(R)
拉制、硬(Y)、半硬(Y2)、软(M)挤制(R)
拉制:硬(Y)、软(M)
挤制(R)
1.2.1棒材靠径及允许偏差规定如下:1.2.1.1拉制棒的直径及允许偏差按表2规定。表2
公称直径
5、5.5、6bzxz.net
6.5、7、7.5、8、8.5、9、
11、12、13、14、15、16、
17、18
国家标准局1984-05-29发布
UDC 669.24 +669
.2453-422
GB4435-84
规格mm
1985-0501实施
公称直径
19、20、21、22、23、24、
25、26、27、28、29、30
32、34、35、36、38、40
GB4435—84
续表2
1.2.1.2挤制棒的直径及允许偏差按表3的规定。表3
32、34、35、36、38、40
42、44、45、46、48、50、52、54、55、56、58、60
1.2.1.3棒材的偏差等级应在合同中注明,否则按普通级供应。1.2.1.4经供需双方协议,可供应其他规格和允许偏差的棒材。1.2.2棒材长度及允许偏差规定如下:1.2.2.1棒材不定尺长度
直径5~18mm,供应长度1~4m;直径19~30mm,供应长度0.5~3m,直径32~60mm,供应长度0.5~2m。偏
1.2.2.2定尺或倍尺长度
定尺或倍尺长度(在合同中议定)应在不定尺长度范围内,长度允许偏差为+20mm。倍尺长度应加人锯切分段时的锯切量,每一锯切量为5mm。1.2.3棒材应以直条供货,弯曲度应符合表4的规定。棒材总弯曲度不应超过每米许可湾曲度与总长度(米)的乘积。
棒材直径
每米蛮曲度
不大于
制造方法
拉制、挤制
1.2.4棒材端部应锯切平整。直径等于或小于15mm的棒材,端部允许有冲剪痕迹。1.3标记示例
GB 4435-84
例1:用NCu28-2.5-1.5合金制造的直径为18mm的普通级拉制半硬状态的棒材标记为棒NCu28-2.5-1.5Y2拉Φ18GB4435-—84例2:用N6制造的直径为20mm的较高级拉制软状态棒材标记为:棒N6M拉较高中20GB4435-84
2技术要求
2.1棒材的化学成分应符合YB144一71《镍及镍合金加.二产品化学成分》中N6、NCu28-2.5-1.5和NCu40-2-1的规定。
2.2棒材的室温纵向力学性能应符合表5的规定。表5
合金牌号
NCu28 -2.5 - 1.5
拉制,硬(Y)
拉制,软(M)
拉制,硬(Y)
拉制,半硬(Y2)
拉制,软(M)
20~30
>30~40
≥50~60
5 ~ 15
>15~30
>30~40
>20~30
30~40
抗拉强度(h
kgf/nm
不小于
伸长率on
合金牌号
NCu28 -2.5 - 1.5
NCu40 - 2 1
拉制,硬(Y)
拉制,软(M)
GB4435—84
续表5
抗拉强度
kgf/mm
伸长率
2.3棒材表面质量规定如下:
2.3.1拉制棒表面应光滑、清洁,不允许有裂纹、起皮、气孔、夹杂、粗拉道、环状痕迹和绿锈等缺陷。
允诈有局部的、不使棒材直径超出允许偏差的划伤、凹坑和斑点等缺陷。允许有轻微的矫直痕迹、氧化色和发暗。2.3.2挤制棒表面不应有裂纹、气泡和起皮等缺陷。允许有局部的、不使棒材直径超出允许偏差的缺陷。2.4棒材断口应致密、无缩尾。不允许有超出YB732一71《铜镍及其合金管材和棒材断1.1检验法》规定的气孔、分层和夹杂等缺陷。3试验方法
3.1棒材的化学成分仲裁分析方法按YB128一76《镍化学分析方法》和YB596—65《镍铜合金化学分析方法》的规定进行。
3.2棒材断门检验按YB732—71的规定进行。3.3棒材室温拉力试验方法按GB228--76《金属拉力试验法》的规定行。3.4棒材应用游标卡尺、千分尺、钢板尺、米尺、卷尺等测量1具测量外形尺寸。检验规则
4.1棒材应由供方技术监督部门验收,并保证产品质量符合本标准要求。4.2棒材应成批提交验收,每批应由同-牌号合金、状态和规格组成。每批重量应超过1000kg。4.3取样数量和取样位置规定如下:4.3.1每批棒材应逐根进行外形尺寸和表面质量的检验。4.3.2室温拉力试验应由每批中任意取两根棒材,每根棒材任意取一个试样。拉力试验的试样应根据试样坏料与直径5、8、10和15mm相邻近的程度,按下列规定车制成5、8、10或15mm。
直径等于和小于10mm不车制;
直径大于10~24mm者,以棒材横断面中心为圆心进行车制;610
GB4435—84
直径大于24~40mm者,在平圆面积内进行车制直径大于40mm者,在棒材横截面1两条互相垂直的半径所构成的扇形面积内进行车制。4.3.3断门检验应由每批t任意取两根棒材,靠压余端进行检验。4.4各项试验即使只有二个试样的试验结果不合格时,也应从该批中再取双倍试样进行该不合格项国的复验,复验结果仍有个试样不合格,则整批报废或逐根检验,合格者单独编批验收。5标志、包装、运输、贮存
棒材的标志、包装、运输和存按YB730一70《重有色金属加.I产品包装、标志、运输和保管:般方法》的规定进行。
附加说明:
本标准由中国有色金属业总公司提出。本标准山沈阳有色金属川)负责起草。本标准主要起草人谭忠诚、范锡书。自本标准实施之日起,原冶金工业部部标准YB759-70《镍及镍合金棒》作废。611
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- 国家标准(GB)
- GB4623-1994 环形预应力混凝土电杆
- GB/T11292-2008 工业自动化系统 机床数值控制 NC处理器输出 后置处理命令
- GB/T14673-1993 水质 钒的测定 石墨炉原子吸收分光光度法
- GB12594-1990 工作基准试剂(容量) 溴酸钾
- GB/T2951.11-2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分:通用试验方法 厚度和外形尺寸测量 机械性能试验
- GB50491-2009 铁矿球团工程设计规范
- GB/T18666-2014 商品煤质量抽查和验收方法
- GB/T4726-1984 树脂浇铸体扭转试验方法
- GB8577-1988 复混肥料中游离水含量测定 卡尔·费休法
- GB/T22101.3-2009 棉花抗病虫性评价技术规范 第3部分:红铃虫
- GB13851-2022 内河交通安全标志
- GB/T14743-1993 港口轮胎起重机技术条件
- GB17269-2003 铝镁粉加工粉尘防爆安全规程
- GB/T4789.19-2003 食品卫生微生物学检验 蛋与蛋制品检验
- GB/T5009.14-2003 食品中锌的测定
- 行业新闻
- Pi Network通过新增两项功能提升可访问性,但价格持续下跌
- 深扒 xStocks 开发商 Backed:“归零”团队二次创业,音乐生管项目增长
- 罗宾汉基于Arbitrum的代币化股票发行将如何影响欧洲投资者?
- 韩国「放弃CBDC」转向民间稳定币,央行喊话:首波开放银行,再放行私人公司
- 沉寂10年后,以太坊创世ICO参与者成功转移1枚ETH
- 90%供应量受控,Pi核心团队能否避免价格暴跌?
- XRP诉讼案:律师称SEC上诉驳回可能需要数周时间
- 以太坊达到积累高峰:价格即将迎来变动?
- 司法部判处加密货币诈骗犯97个月监禁,涉4000万美元庞氏骗局
- 华尔街的比特币代理机构在不卖出任何东西的情况下,季度目标瞄准140亿美元
- 美国SEC批准首个Solana、XRP和Cardano ETF:山寨币之夏即将到来?
- Solana、XRP、莱特币ETF获批概率高达95%:彭博社
- 保罗·阿特金斯:美国证券交易委员会需在加密货币创新与监管执法间取得平衡
- 以太坊质押量创历史新高:29.02%的供应量被锁定,彰显长期信心
- Visa、MasterCard好日子到头了?稳定币正在抢走生意…
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
