本标准规定了MZ11A型正温度系数热敏电阻器的详细要求。本规范适用于电阻比为10允许误差为±20%的MZ11A型热敏电阻器,该电阻器主要用在直流或低频电路中作温度补偿用,引出线采用S型 SJ 20276-1993 MZ11A型正温度系数热敏电阻器详细规范 SJ20276-1993

部分标准内容:

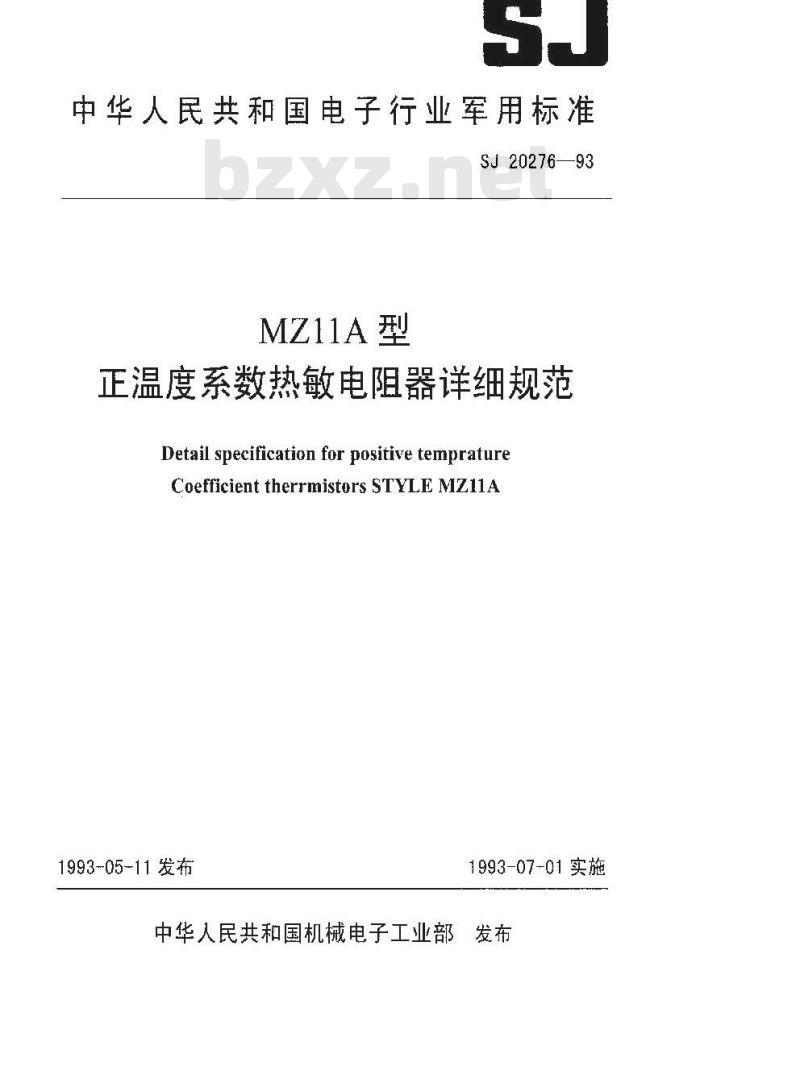

中华人民共和国电子行业军用标准SJ20276—93
MZ11A型
正温度系数热敏电阻器详细规范Detail specification for positive tempratureCoefficient therrmistors STYLE MZiiA1993-05-11发布
1993-07-01实施
中华人民共和国机械电子工业部发布中华人民共和国电子行业军用标准MZ11A型正温度系数热敏电阻器
详细规范

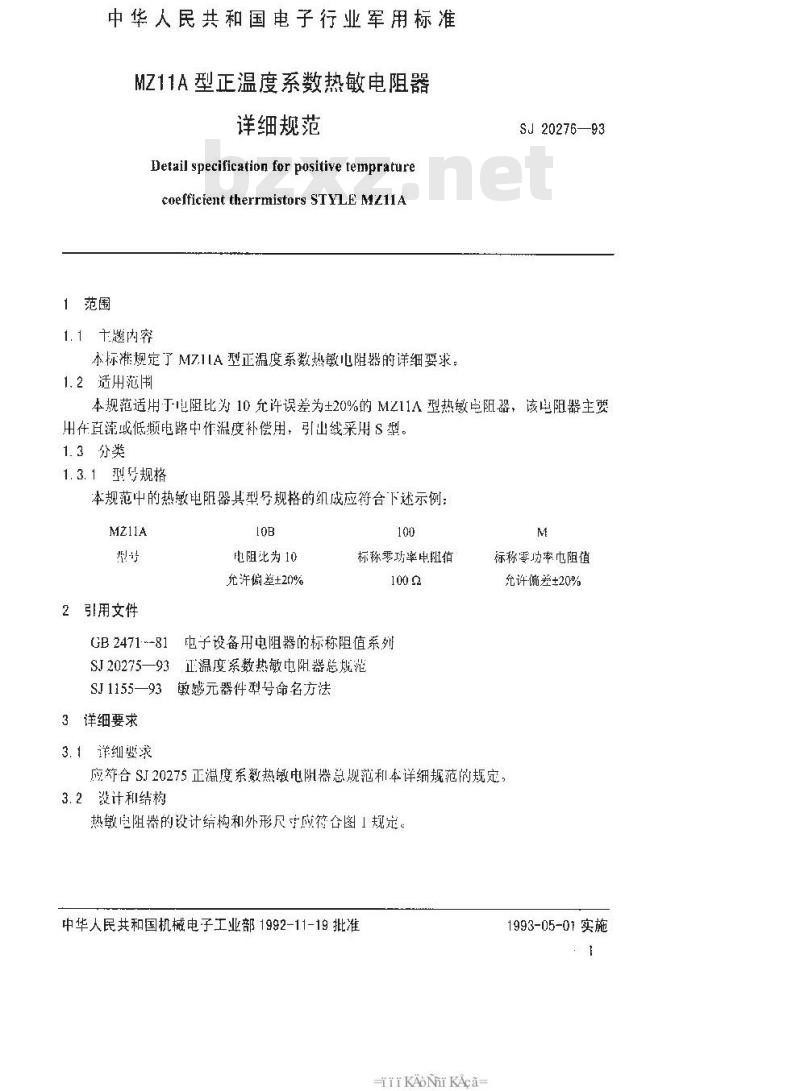

Detail specification for positive tempraturecoefficient therrmistors STYLE MZ11A1范围
1.1十题内容
本标雅规定了MZ.1IA型正温度系数热敏心阻器的详细要求,1.2适用范围
SJ 20276—93
本规范适用于阻比为10允许误差为±20%的MZ11A型热敏卓阻器,该电阻器主费用在直流或低频电路中作温度补偿用,引出线采用S型。1.3分类
1.3.1型号规格
本规范中的热敏电阻器其型号规格的组成应符合下述示例:MZ11A
2引用文件
电阻比为10
允许偏差±20%
标称零功率电班佰
GB2471-81电子设备用电阻器的标称阻值系列SJ20275—93正温度系数热敏电阳器总规池SJ1155—93敏感元器件型号命名方法3详细要求
3.1详细斐求
标称零功率电阻值
允许偏差±20%
应合SJ20275正温度系数热嫩电阻器总规范和本详细规范的规定,3.2没计和结构
热缴电阻器的设计结构和外形尺寸应符合图1规定。中华人民共和国机械电子工业部1992-11-19批准iikAoNirkAca
1993-05-01实施
SJ 20276—93

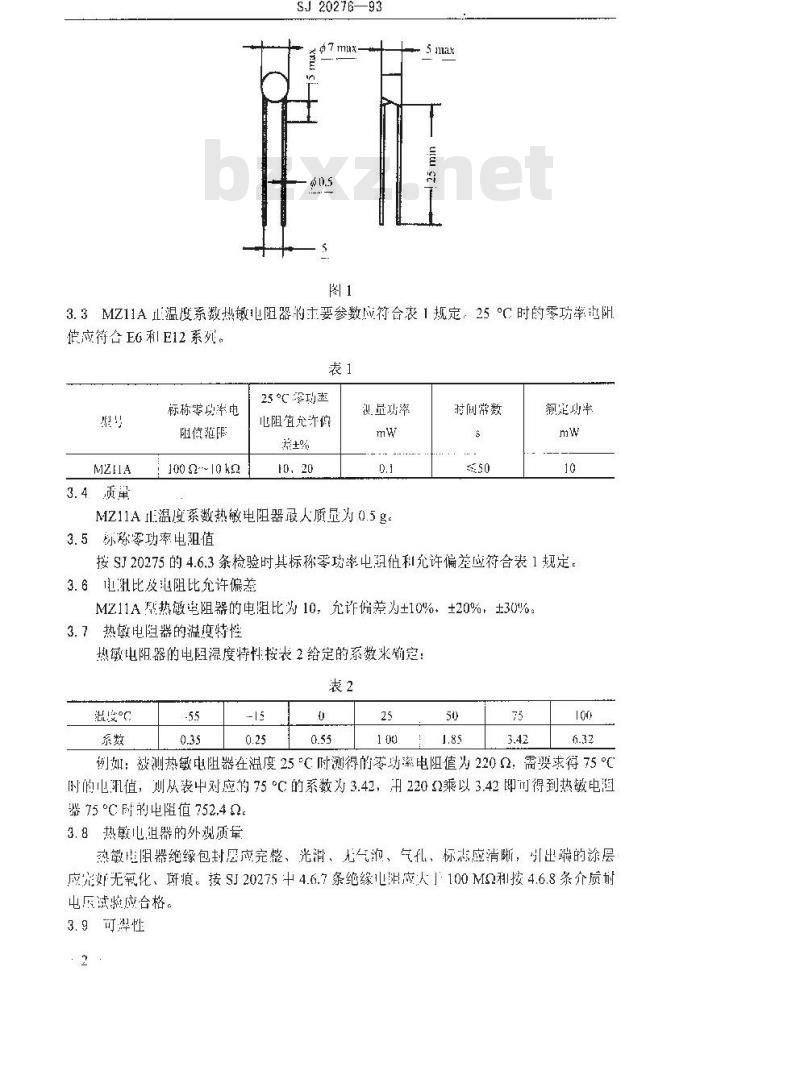

3.3MZ11A止温度系数热敏也阻器的主要参数位符合表1规定,25°C时的零功率也所使应符合EG和IE12系死。
标称零功率电
3.4质量
阻优范限
1002~10ko
出阻道分许偏
视量功率
MZ11A正温度系数热敏电阻器最人质尽为0.5g3.5标零功率电阻值
时间常数
额定功率
按SJ20275的4.6.3条检验时具标称零功率出估和允许偏差应符合表1规定,3.6电组比及电阻比允许偏差
MZ.11A热敏阻器的电阻比为10,允偏差为±10%,±20%,±30%:3.7热敏电阻器的溢度特性
热敏电阻器的电阻湿度特性按表2给定的系数来确定:表2
例如:被测热敏电阻器在温度25\℃时测得的零功率电阻值为220Q,需要求得75°℃时怕山[俏,从表中对应的75℃的系数为3.42,用2202乘以3.42即得到热敏电超器75 °℃时的电阻值752.4 Q。3.8热敏心组器的外观质量
熟敏阻器绝缘包封层应完整、光滑、无气泡、气孔,标恶应清断,引出端的涂层应完好无氧化、斑痕。按SJ20275十4.6.7条绝缘也应大」100MQ2和按4.6.8条介质耐电反试验应台格。
3.9可焊性
SJ 20276—93

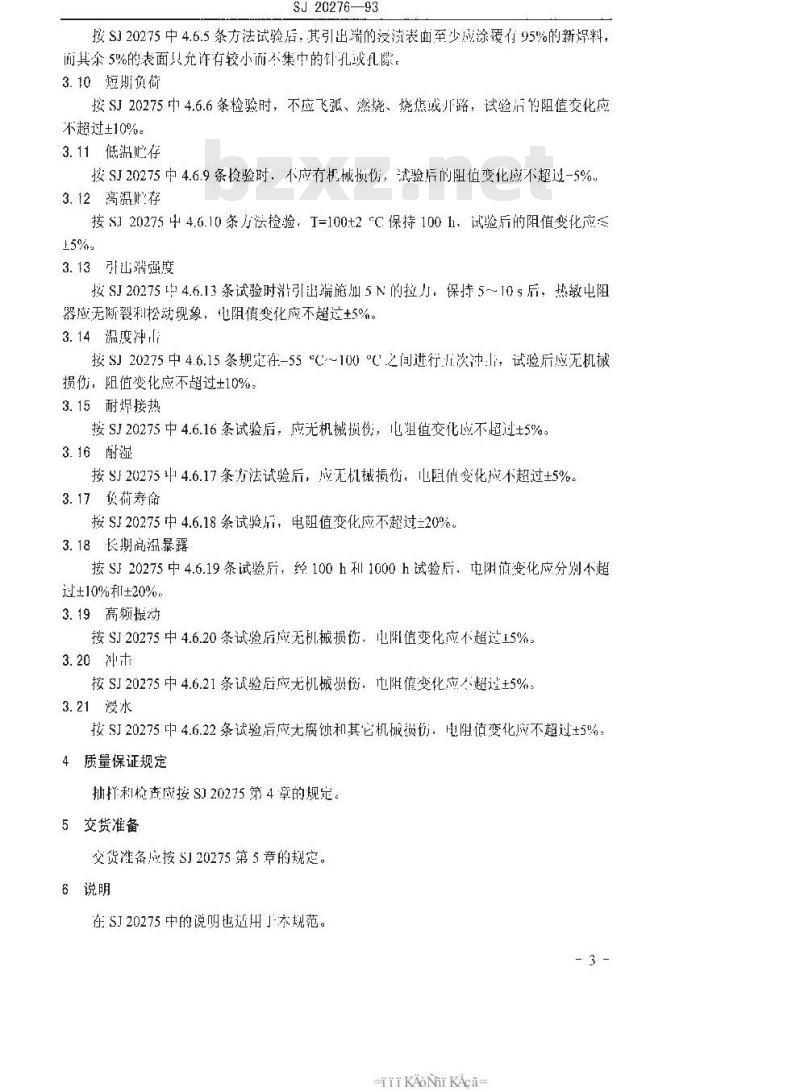

按SJ20275中4.6.5条方法试验后,其引出瑞的浸渍表面至少应涂覆有95%的新短料,面其余5%的表面只允许有较小而本集中的针孔或孔隙。3.10短期负荷
按SJ20275中4.6.6条检验时,不应飞弧、然烧、烧焦或川路,试验后的阻值变化应不超过±10%。
3.11低滤贮存
按SJ20275中4.6.9条检验时,不应有机械损伤,试验后的阻值变化应不超过-5%3.12高温购存
按S20275中4.6.10条方法检验,T=100+2cC保持1001,试验后的阻值变化应≤15%
3.13引出端强度
按SJ20275中4.6.13条试验时剂引出端施加5N的拉,保持5-~10s后,热敏电阻器应无断裂利松动现象,电阻值变化应不超这±5%。3.14湿温度冲
按SJ20275中4.6.15条规定在-55°C~100°C之间进行次冲:1:试验后应无机械损伤,阻值变化应不超过±10%:3.15耐焊接热
按SJ20275中4.6.16条试验后,应光机械损伤,电组值交化应不超过+5%3.16耐湿
按SJ20275中4.6.17条方法试验后:应无机械损伤,电阻值变化应不超过±5%。3.17负衔寿命
按SJ20275中4.6.18条试验后,电阻值变化应不超过=20%。3.18长期高温暴露
按SJ20275中4.6.19条试验后,经100h利1000h试验后。电阴值变化应分别不超过+10%和±20%
3.19高频振动
按SJ20275中4.6.20条试验后应无机械损伤,也阻值变化应不超适15%3.20击
按SJ20275中4.6.21条诚验后应无机械损伤,也阻催变化应人超过±5%3.21浸水
按SJ20275中4.6.22条试验旨应无腐蚀和其它机械损价,电阻值变化应不超过±5%4质量保证规定
抛样利粉查成按SJ20275第4章的规定。5交货准备
交货准备成按SJ20275第5竞的规定。6说明
在 SJ20275 中的说明也近用」本规范。3-
TTTKAONrKAca-bZxz.net

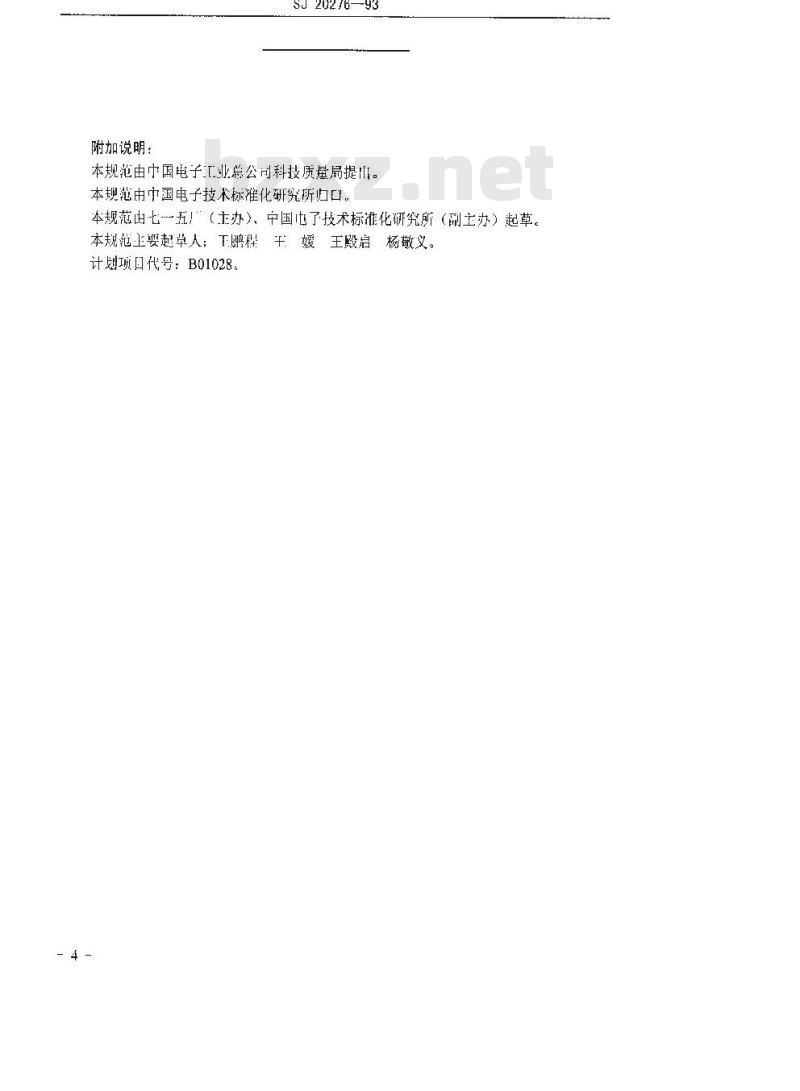

附加说明:
SJ20276—-93
本规范由中国电子业总公司科技质量局提。本规范由中国电子技术标准化研究所归口。本规范由七五(主办)、中国也了技术标准化研究所(副土办)起草。本规范上要起草人:下鹏程千媛王殿启杨敬义。计划项口代号:B01028。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
