标准号:
JB/T 7138.1-1993
标准名称:
编结网围栏 编结网技术条件
标准类别:
机械行业标准(JB)
英文名称:
Technical requirements for knotted wire fences标准状态:
现行-
发布日期:
1993-11-21 -
实施日期:
1994-03-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
855.78 KB
替代情况:
ZB B92002-87

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了编织网围栏主要构件编结网用镀锌钢丝的技术要求、编结网的技术指标、检验规则和标志、包装、运输及贮存。 本标准适用于编结网围栏编结网。 JB/T 7138.1-1993 编结网围栏 编结网技术条件 JB/T7138.1-1993

部分标准内容:

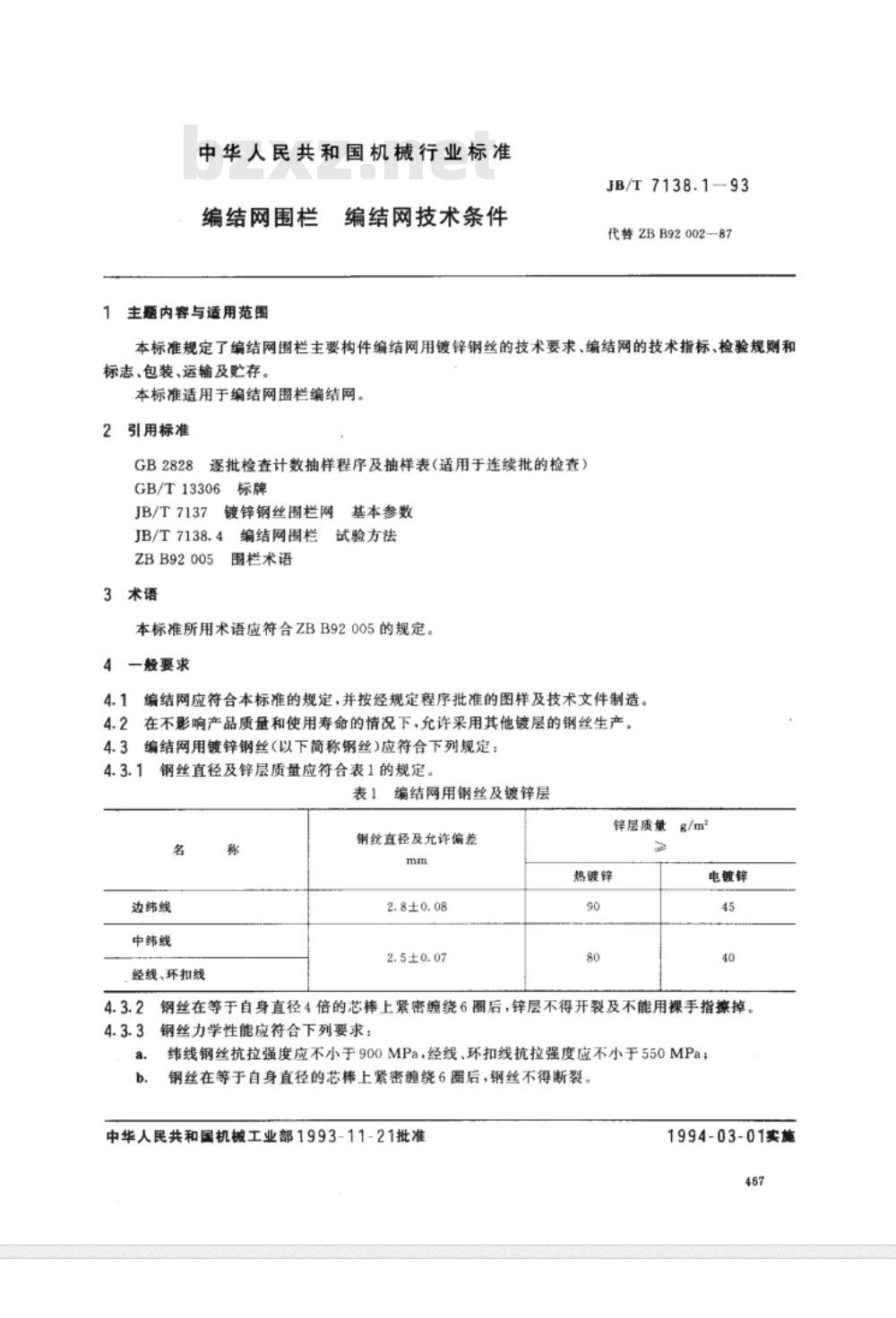

中华人民共和国机械行业标准
编结网围栏
主题内容与适用范围
编结网技术条件
JB/T7138.1-93
代替ZBB92002—87
本标准规定了编结网围栏主要构件编结网用镀锌钢丝的技术要求、编结网的技术指标、检验规则和标志、包装、运输及贮存。
本标准适用于编结网围栏编结网。2引用标准
GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T13306标牌
JB/T7137
镀锌钢丝围栏网
JB/T7138.4
ZBB92005
3术语
编结网围栏
围栏术语
基本参数
试验方法
本标准所用术语应符合ZBB92005的规定。4一般要求
编结网应符合本标准的规定,并按经规定程序批准的图样及技术文件制造。4.2在不影响产品质量和使用寿命的情况下,允许采用其他镀层的钢丝生产,4.3编结网用镀锌钢丝(以下简称钢丝应符合下列规定:钢丝直径及锌层质量应符合表1的规定。4.3.1
编结网用钢丝及镀锌层
钢丝直径及允许偏差
逆纬线
中纬线
经线、环扣线
2.8±0.08
2.5±0.07
锌层质量g/m2
热镀锌
电镀锌
4.3.2钢丝在等于自身直径4倍的芯棒上紧密缠绕6圈后,锌层不得开裂及不能用裸手指擦掉。4.3.3
钢丝力学性能应符合下列要求:纬线钢丝抗拉强度应不小于900MPa,经线、环扣线抗拉强度应不小于550MPa;钢丝在等于自身直径的芯棒上紧密缠绕6圈后,钢丝不得断裂。中华人民共和国机械工业部1993-11-21批准1994-03-01实施

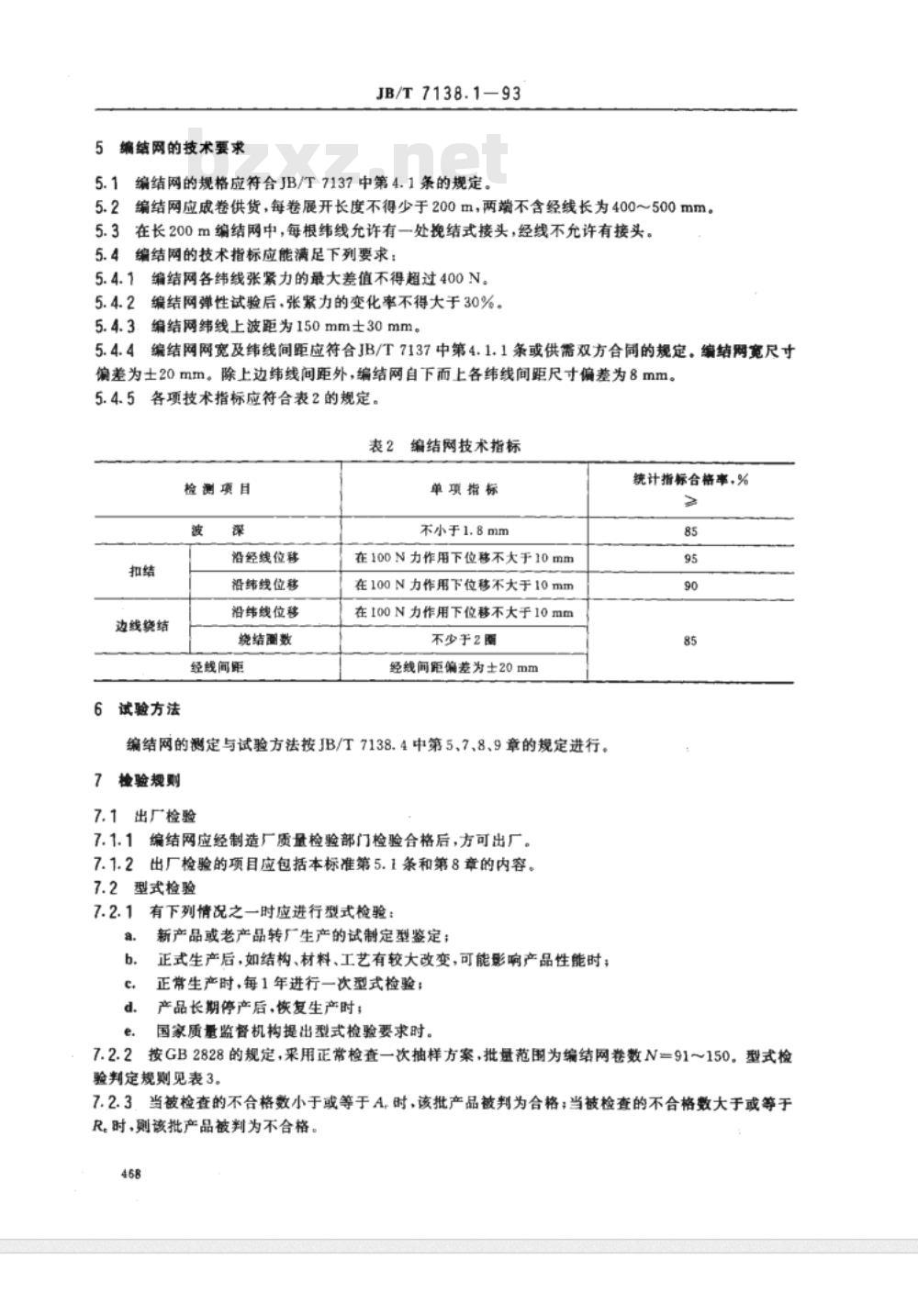

缩结网的技术要求
JB/T7138.1-93
编结网的规格应符合JB/T7137中第4.1条的规定。5.2编结网应成卷供货,每卷履开长度不得少于200m,两端不含经线长为400~500mm。5.3在长200m编结网中,每根纬线允许有一处挽结式接头,经线不允许有接头。5.4
编结网的技术指标应能满足下列要求:5.4.1
缩结网各纬线张紧力的最大差值不得超过400N。编结网弹性试验后,张紧力的变化率不得大于30%。5.4.3编结网纬线上波距为150mm士30mm。5.4.4编结网网宽及纬线间距应符合JB/T7137中第4.1.1条或供需双方合同的规定。编结网宽尺寸偏差为士20mm。除上边纬线间距外,编结网自下而上各纬线间距尺寸偏差为8mm。5.4.5
各项技术指标应符合表2的规定。缩结网技术指标
检测项目
边线绕结
沿经线位移
沿纬线位移
沿纬线位移
绕结圈数
经线间距
试验方法
单项指标
不小于1.8mm此内容来自标准下载网
在100N力作用下位移不大于10mm在100N力作用下位移不大于10mm在100N力作用下位移不大于10mm不少于2圈
经线间距偏差为士20mm
编结网的测定与试验方法按JB/T7138.4中第5、7、8、9章的规定进行。7检验规则
7.1出厂检验
7.1.1编结网应经制造厂质量检验部门检验合格后,方可出厂。7.1.2出厂检验的项目应包括本标准第5.1条和第8章的内容。7.2型式检验
7.2.1有下列情况之一时应进行型式检验:a.
新产品或老产品转厂生产的试制定型鉴定;正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时;正常生产时,每1年进行一次型式检验;产品长期停产后,恢复生产时,国家质量监督机构提出型式检验要求时。统计指标合格率,%
7.2.2按GB2828的规定,采用正常检查一次抽样方案,批量范围为编结网卷数N=91~150。型式检验判定规见表3。
7.2.3、当被检查的不合格数小于或等于A.时,该批产品被判为合格;当被检查的不合格数大于或等于R。时,则该批产品被判为不合格。468
抽样方案
判定规则
项目名称
项目数
检查水平
样本字码
样本数
标志、包装、运输及贮存
JB/T7138.1-93

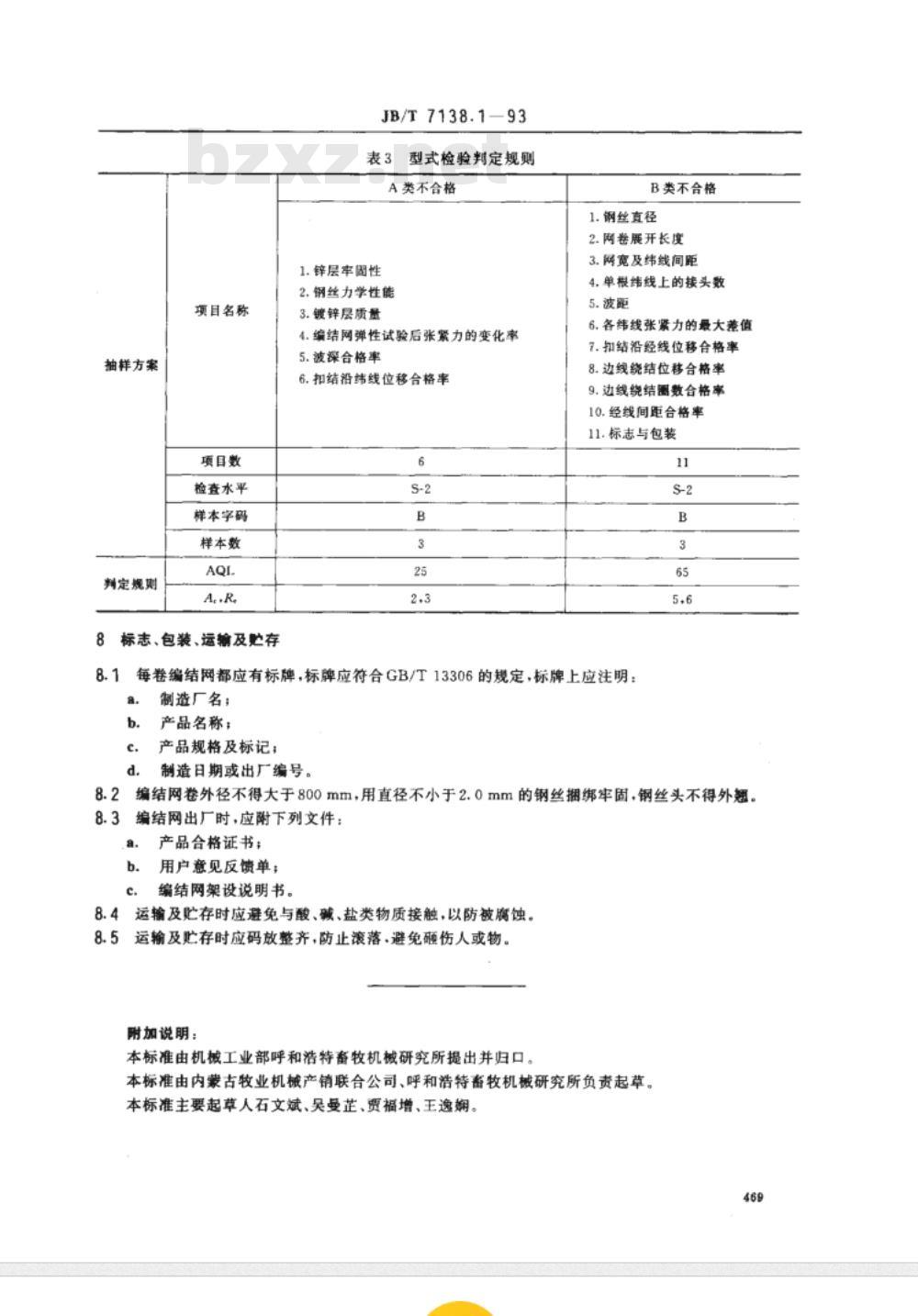

表3型式检验判定规则
A类不合格
1.锌层率固性
2.钢丝力学性能
3.镀锌层质量
4.编结网弹性试验后张紧力的变化率5.波深合格率
6.扣结沿纬线位移合格率
B类不合格
1.钢丝直径
2.网卷展开长度
3.网宽及纬线间距
4.单根纬线上的接头数
6.各纬线张紧力的最大蒸值
7.扣结沿经线位移合格率
8.边线绕结位移合格率
9.边线绕结图数合格率
10.经线间距合格率
11.标志与包装
每卷编结网都应有标牌,标牌应符合GB/T13306的规定,标牌上应注明:a,
制造厂名;
产品名称;
产品规格及标记;
制造日期或出厂编号。
编结网卷外径不得大于800mm,用直径不小于2.0mm的钢丝捆绑牢固,钢丝头不得外翘。编结网出厂时,应附下列文件:a.
产品合格证书;
用户意见反馈单;
编结网架设说明书。
运输及贮存时应避免与酸、碱、盐类物质接触,以防被腐蚀。运输及贮存时应码放整齐,防止滚落、避免砸伤人或物。附加说明:
本标准由机械工业部呼和浩特畜牧机械研究所提出并归口。本标准由内蒙古牧业机械产销联合公司、呼和浩特畜牧机械研究所负责起草。本标准主要起草人石文斌、吴曼芷、贾福增、王逸娴。469
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
编结网围栏
主题内容与适用范围
编结网技术条件
JB/T7138.1-93
代替ZBB92002—87
本标准规定了编结网围栏主要构件编结网用镀锌钢丝的技术要求、编结网的技术指标、检验规则和标志、包装、运输及贮存。
本标准适用于编结网围栏编结网。2引用标准
GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T13306标牌
JB/T7137
镀锌钢丝围栏网
JB/T7138.4
ZBB92005
3术语
编结网围栏
围栏术语
基本参数
试验方法
本标准所用术语应符合ZBB92005的规定。4一般要求
编结网应符合本标准的规定,并按经规定程序批准的图样及技术文件制造。4.2在不影响产品质量和使用寿命的情况下,允许采用其他镀层的钢丝生产,4.3编结网用镀锌钢丝(以下简称钢丝应符合下列规定:钢丝直径及锌层质量应符合表1的规定。4.3.1
编结网用钢丝及镀锌层
钢丝直径及允许偏差
逆纬线
中纬线
经线、环扣线
2.8±0.08
2.5±0.07
锌层质量g/m2
热镀锌
电镀锌
4.3.2钢丝在等于自身直径4倍的芯棒上紧密缠绕6圈后,锌层不得开裂及不能用裸手指擦掉。4.3.3
钢丝力学性能应符合下列要求:纬线钢丝抗拉强度应不小于900MPa,经线、环扣线抗拉强度应不小于550MPa;钢丝在等于自身直径的芯棒上紧密缠绕6圈后,钢丝不得断裂。中华人民共和国机械工业部1993-11-21批准1994-03-01实施
缩结网的技术要求
JB/T7138.1-93
编结网的规格应符合JB/T7137中第4.1条的规定。5.2编结网应成卷供货,每卷履开长度不得少于200m,两端不含经线长为400~500mm。5.3在长200m编结网中,每根纬线允许有一处挽结式接头,经线不允许有接头。5.4
编结网的技术指标应能满足下列要求:5.4.1
缩结网各纬线张紧力的最大差值不得超过400N。编结网弹性试验后,张紧力的变化率不得大于30%。5.4.3编结网纬线上波距为150mm士30mm。5.4.4编结网网宽及纬线间距应符合JB/T7137中第4.1.1条或供需双方合同的规定。编结网宽尺寸偏差为士20mm。除上边纬线间距外,编结网自下而上各纬线间距尺寸偏差为8mm。5.4.5
各项技术指标应符合表2的规定。缩结网技术指标
检测项目
边线绕结
沿经线位移
沿纬线位移
沿纬线位移
绕结圈数
经线间距
试验方法
单项指标
不小于1.8mm此内容来自标准下载网
在100N力作用下位移不大于10mm在100N力作用下位移不大于10mm在100N力作用下位移不大于10mm不少于2圈
经线间距偏差为士20mm
编结网的测定与试验方法按JB/T7138.4中第5、7、8、9章的规定进行。7检验规则
7.1出厂检验
7.1.1编结网应经制造厂质量检验部门检验合格后,方可出厂。7.1.2出厂检验的项目应包括本标准第5.1条和第8章的内容。7.2型式检验
7.2.1有下列情况之一时应进行型式检验:a.
新产品或老产品转厂生产的试制定型鉴定;正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时;正常生产时,每1年进行一次型式检验;产品长期停产后,恢复生产时,国家质量监督机构提出型式检验要求时。统计指标合格率,%
7.2.2按GB2828的规定,采用正常检查一次抽样方案,批量范围为编结网卷数N=91~150。型式检验判定规见表3。
7.2.3、当被检查的不合格数小于或等于A.时,该批产品被判为合格;当被检查的不合格数大于或等于R。时,则该批产品被判为不合格。468
抽样方案
判定规则
项目名称
项目数
检查水平
样本字码
样本数
标志、包装、运输及贮存
JB/T7138.1-93
表3型式检验判定规则
A类不合格
1.锌层率固性
2.钢丝力学性能
3.镀锌层质量
4.编结网弹性试验后张紧力的变化率5.波深合格率
6.扣结沿纬线位移合格率
B类不合格
1.钢丝直径
2.网卷展开长度
3.网宽及纬线间距
4.单根纬线上的接头数
6.各纬线张紧力的最大蒸值
7.扣结沿经线位移合格率
8.边线绕结位移合格率
9.边线绕结图数合格率
10.经线间距合格率
11.标志与包装
每卷编结网都应有标牌,标牌应符合GB/T13306的规定,标牌上应注明:a,
制造厂名;
产品名称;
产品规格及标记;
制造日期或出厂编号。
编结网卷外径不得大于800mm,用直径不小于2.0mm的钢丝捆绑牢固,钢丝头不得外翘。编结网出厂时,应附下列文件:a.
产品合格证书;
用户意见反馈单;
编结网架设说明书。
运输及贮存时应避免与酸、碱、盐类物质接触,以防被腐蚀。运输及贮存时应码放整齐,防止滚落、避免砸伤人或物。附加说明:
本标准由机械工业部呼和浩特畜牧机械研究所提出并归口。本标准由内蒙古牧业机械产销联合公司、呼和浩特畜牧机械研究所负责起草。本标准主要起草人石文斌、吴曼芷、贾福增、王逸娴。469
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
