【国家标准(GB)】 带电作业用绝缘手套通用技术条件

GB17622—1998

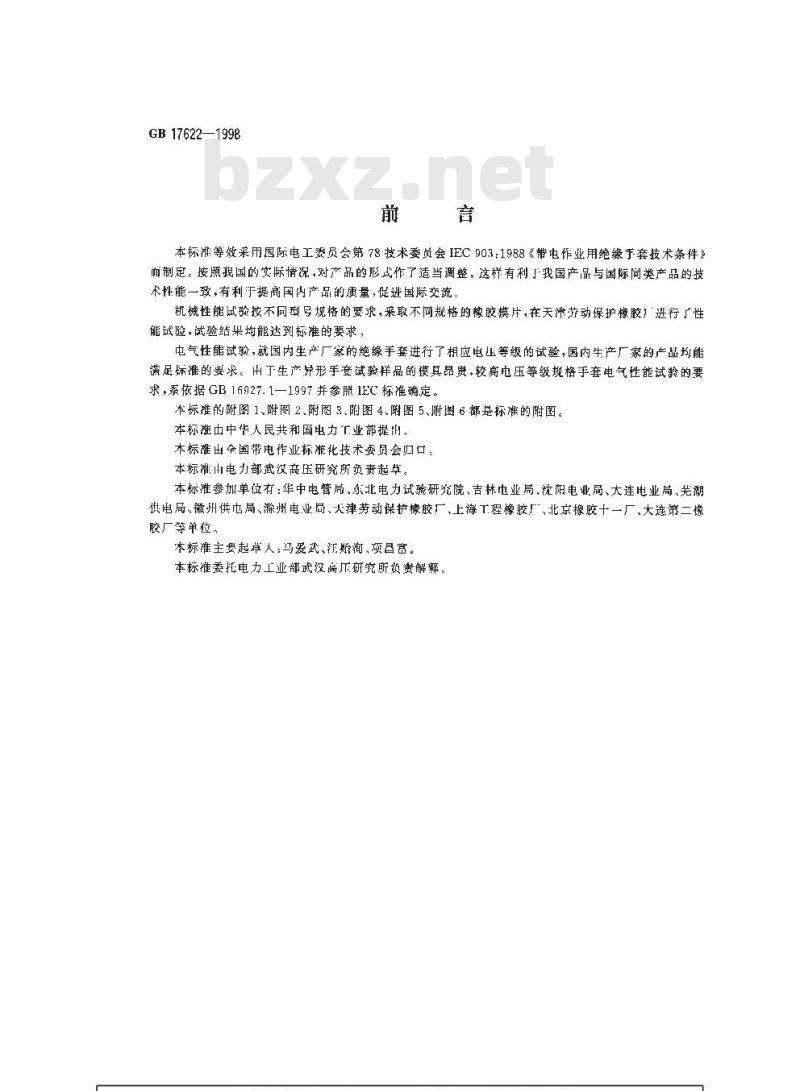

本标准等采用国际电工委员会第78技术委员会IEC903：1988《带电作业用绝缘于套技术条件》葡制定。按照我国的实际情说，对产品的形式作了适当调整，这样有利于我国产品与国际同类产品的技术性能一致，有利于提高内产品的质量，促进国际交流机械性能试验按不同型号规格的要求，采取不同规格的橡胶模片，在天净节动保护橡胶进行了性能试验，试验结果均能达到标准的要求，电气性能试验，就国内生产厂家的绝缘手套进行了相应电正等级的试验，国内牛产厂家的产品均能满足标谁的要求。出丁生产异形手套试验样品的模具昂贵，较高电压等级规格手套电气性能试验的要求，系依据GB16927.1—1997并察照1EC标准确定。本标准的附图1、附图2.附图3、附图4.附图5、附图6都是标准的附图。本标准中华人民共和国电力工业部提用。本标准由伞国带电作业标准化技术委员会归口：本标滩山电力部武汉高压研究所负责超卓。本标准参加单位有：华中电管局、东北电力试验研究院、吉林电业局.沈阳电业局、大连电业局、芜湖供电局、徽州供电局、滁州电业局、火津劳动保护橡胶厂、上海工程橡胶厂，北京橡胶十一厂、大连第二橡胶厂等单位。
宋标准主要起草人：马爱武、江始洵、项昌富。本标准委托电力工业部武汉高斥研究所负责解释，GB17622-1998

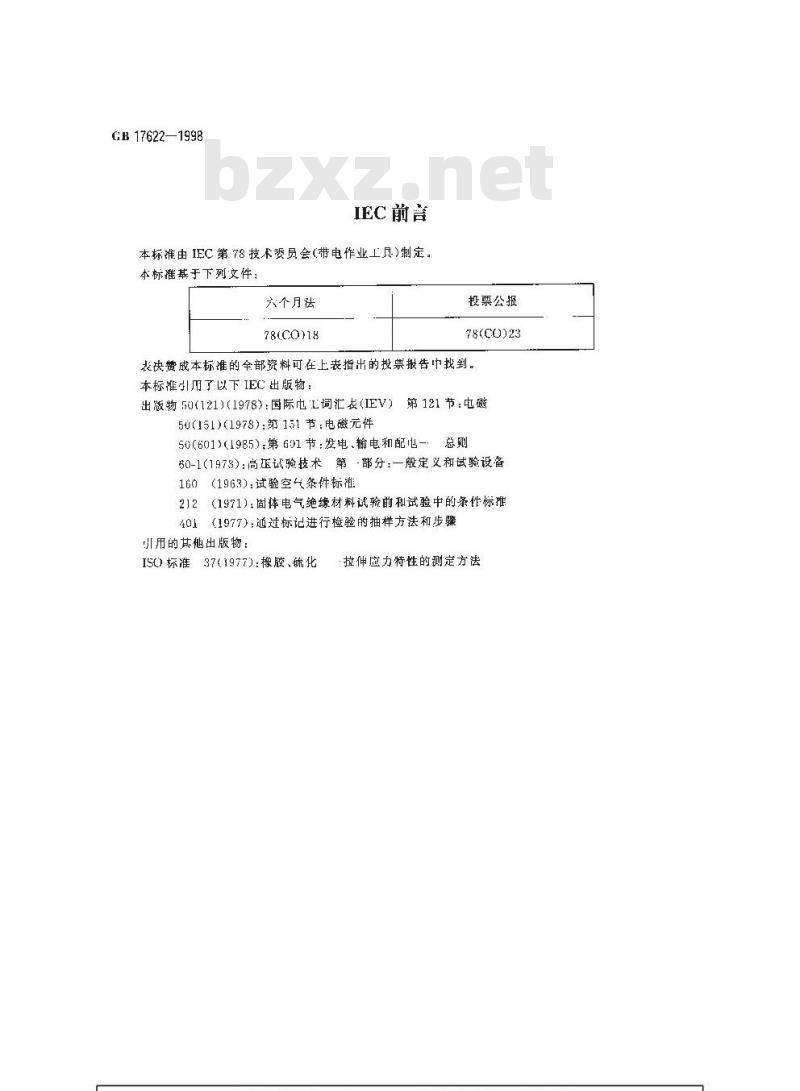

IEC前言
本标准由IEC第78技术委员会（带电作业工具）制定，本标推基于下列文件；
六个月法
78(CO)18
投票公报
78(CO)23
表决费成本标准的全部资料可在上表指出的投票报告中找到。本标准引用了以下IEC出版物：
出版物50（121)（1978)：国际电L词汇表（IEV）第121节：电磁
50（151）(1978）：第151节：电磁元件50（601)（1985)：第601节：发电、输电和配电-总则
部分·一般定义和试验设备
60-1(1973)：高玉试验技术第
160（1963）：试验空气条件标准212（1971)：固体电气绝缘材料试验前和试验中的条作标雅401（1977）：过标记进行检验的抽样方法和步骤小用的共他出版物：
ISO标准37(3977):橡胶，硫化
·拉伸应力特性的测定方法

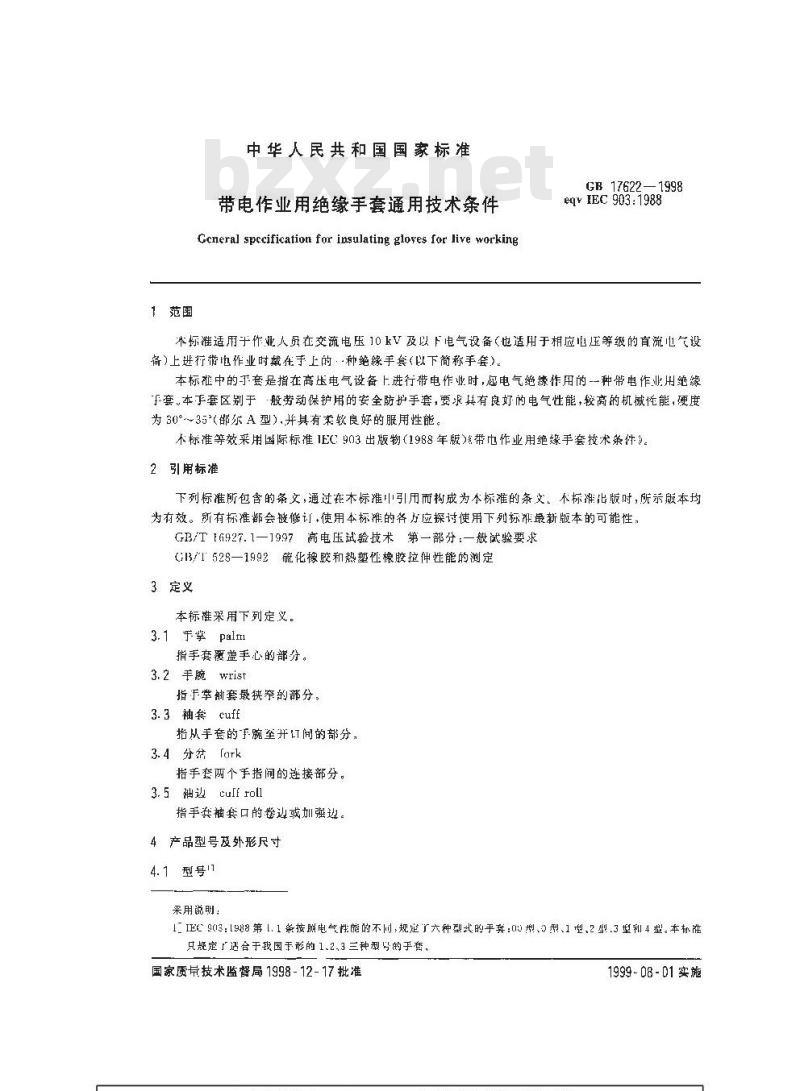

1范围
中华人民共和国国家标准
带电作业用绝缘手套通用技术条件Gcneral spccification for insulating glores for live workingGB 17622—1998
eq IEC 903: 1988
本标准适用于作业人员在交流电压10kV及以下电气设备（也适用于相应电压等级的直流气设备)上进行带电作业时戴在手上的·种绝缘手套(以下简称手套)。本标雅中的于套是指在高压电气设备上进行带电作业时，起电气绝续作用的--种带电作业用绝缘于套。本手套区别于般劳动保护用的安全防护手套，要求具有良好的电气性能，较离的机械性能，硬度为30~35\（邮尔A型）并具有柔软良好的服用性能未标准等效采用国际标准1EC903出版物（1988年版》带电作业用绝缘手套技术条件。2引用标准
下列标准所包含的文，通过在本标中引用而构成为本标准的条文，不标准比版时，所示版本均为有效。所有标准都会被修订，使用本标准的各行应探讨使用下列标滩录新版本的可能性，GB/T16927.1—1997高电压试验技术第一部分：—般试验要求G13/T528—1992硫化橡胶和热塑性橡胶拉伸性能的测定3定义
本标准采用下列定义。
3.1 于掌 palrm
指手套覆盖手心的部分。
3.2 手腕 wrist
指于掌套最狭宰的部分，
3.3袖套cuff
指从手套的手腕至开间的部分，3.4分岔feark
指手套两个手指问的连接部分。3. 5袖 culf roll
指手龚袖套口的卷迎或加强边。4产品型号及外形尺寸
4.1型号11
采用说明：
1_ IEC 903:1988 第 1. 1 条按照电气性能的不间,规定了六种型式的手:00 型, 型,1 型、2 型,3 型剂4型。本标准只规定「适合于我国于形的1.2,3三种型号的于套。国家质量技术监督局1998-12-17批准1999-08-01实施
GB17622 -1998
手套用合成橡胶或天然橡胶制成,其形状为分指式(异形)。按照在不向电压等级的电气设备上使用，手套分为1、2、3三种翻号，1型适用」代3kV及以下电气设备上工作2翻适用于在6kV及以下电气设备上工作；3型适用于在10kV及以下电气设备上工作。

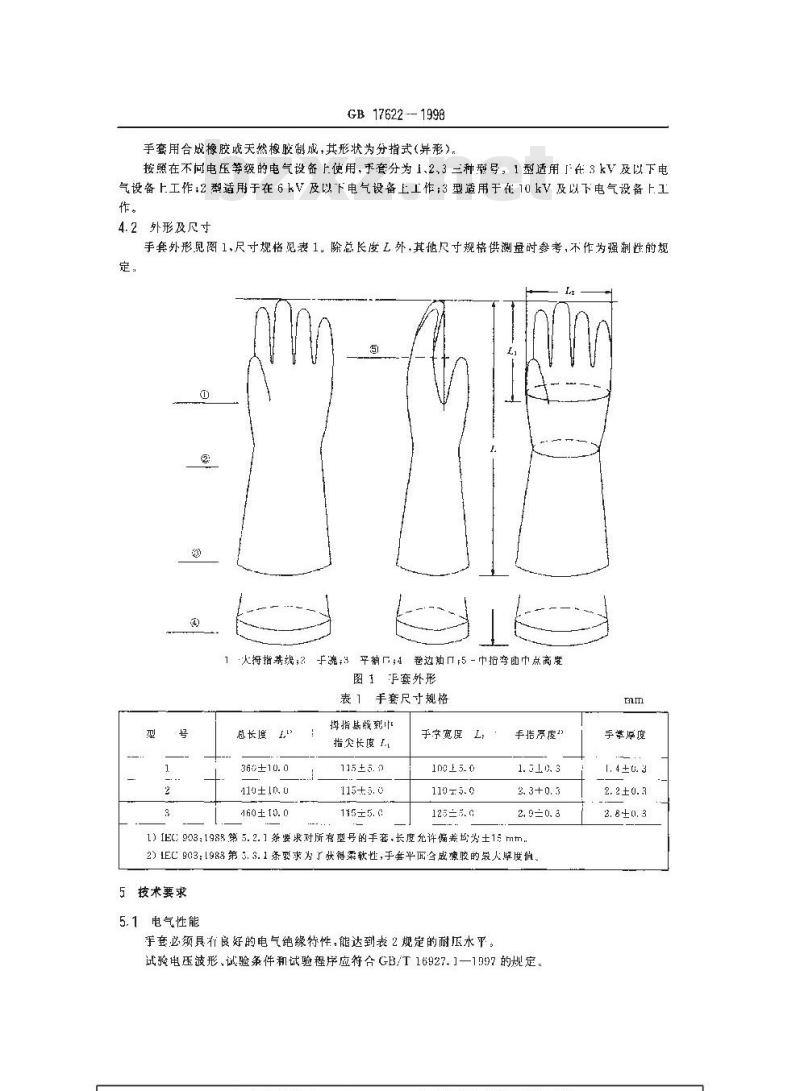

4.2外形及尺寸
手套外形见图1,尺寸规格见表1。除总长度L外+其他尺寸规格供测量时参考,不作为强制性的规定
1火拇指基线；？于魂3平4卷边抽口5-中指李助中点商度图1沪套外形
表1手套尺寸规格
总长厘
360±10.0
110±10.0
460±[0.0
拇指基缓到叶
指炎长度.
115±5. 0
于学宽度L,
100上50
125三5.G
手指原度
1. 510. 3
2. 0=0. 3
1)IEC:903;1988第5.2.1条要求对所有型号的手套，长度允许偏差均为±15mm2)IEC 903:1988第3. 3. 1条要求为了状得柔软性,于套平而合成像咬的较人厚度值。5技术要求
5.1电气性能
手套必须具行良好的电气绝缘特性,能达到表2规定的耐压水平。试骏电压波形、试验条件和试验程序应符合GB/T16927.1—1997的规定。m
手掌厚度
1. 4 ±. 3
2. 8±0. 3
5.2机械性能
5.2、1拉伸强换及扯断伸长率
平均拉伸强度应不低于 14 MPa.。平均扯断伸长率应不低于600%。5. 2. 2 拉仲永久变形
拉伸永久变形不应超过 15%。
5.2. 3抗刺穿力
GB17622—1998
绝缘于套的抗桃械刺穿力应不小于18N/mm。5.3耐老化性能
经过热老化试验的手套,拉伸强度和扯断仲长率所测值应为卡进行热老化试验手套所测值的 80%以上。拉伸永久变形不应超过15%。5.4耐燃性能
按照第6.4条方法经过燃烧试验后的试品，在火焰退出所，观察试品上燃烧试验火焰的蔓延情况，经过 5 s,如果燃烧火焰末蔓延至试品末端 55 mm 基准线处,则试验合格。5. 5耐低温性能
手套按照第6,5条方法经过耐低温试验后.在受力情说下经耳测应无破揽、断裂和裂缝出。并应在不经过吸潮处理的情况下，通过绝缘试验。6试验方法
6. 1 绝缘试验
本标准采用以下绝缘试验：
a）交流验证电压试验
h)交流耐受电正试验;
c)漏也流试验；
d）直流验证电压试验；
t）直流耐变电压试验。
6. 1. 1试验应在环境温度为 23℃士2亡:的条件下进行。对丁型式试验和抽样试验,手套成浸人水中进行16 hl0.5 h预湿,预湿后不应高水改置。将预湿的被试手套内部注入电阻率不大于 750 · cm1 的水，然后接人感有相同水的器皿中,并使下套内外水平面呈相同高度(见附图1,图中,尺寸D, 适用于圆孤形袖口手套,D,适用于平袖口于套)，其吃水深度应符合表3规定。水中应无气泡和气隙。试验前，手套上端麟出水面部分应擦干。表2电气绝缘性能要求
采用说明：
交流试验
验证试验电压最据耐受电压
(t. m.s.)
泄漏电流(r. L. S, ),InA
手套长度
直流试验
验证试验电压
1」 IFC.903,1988 第 6.4. 3.2 条表 IN 中无此项,本标催考患了我国的实际电压等级：：
最低耐受电压
交流验证
电压战验
注：吃水深应充许误差为上13mm6. 1. 2 交流验证电压试验
GB17622
表3吃水深度
乎套器的水面部分长度D:或D，mm交流耐受
电成试验
对于型式试验、常规试验和判样试验应进行交流验证电压试验。直流验证
电压试验
其流耐受
电乐试验
对于套进行交流验证电压诚验时，交流电压应从较低值开始，大约100UV/$的恒定速度遂渐升压，直至达到我2所规定的验证试骏电压值，不应发生电气击穿对F型式试验和摘样试验,所施电压应保持 3 min,对于常规试验,所施电压应保持 1 miti。施压时问从达到规定电压值的瞬开始计算。在试验结束断开回路前,所加电压必须降低一半，试验接线见图2，
」刘闲开关;？可断熔丝;电源指示灯:4过负荷开关(也可用过流继电器)t调压器：G—中比表7-变压器：8—需水金属器;5—试样：10—电极；21—毫安表短路开关;12旁安表
图2交流电气性能试验装置示意图6.1.3交流耐受电压试验
对于型式鼠验和袖样试验应逛行交流耐受电玉试验。按照第6.1.2条规定施加交流试验压，直至达到表2所规定的最低耐受电压值.不应发生电气击穿
在试验结束时立即降低所加电压,并断开试验回路。6.1.4泄漏心流试验
GB17622—1998
对于型式试验、常规试验和抽样试验应进行泄滞电流试验、在按农2施加所规定的交流验证电斥下测量泄漏电流，其值不大」表2规定值。6.1.5自流验证电压试验
对于型武试验，常规试验和抽样试验，应进行直流验证电压试验，对手套进行直流验证电压试验时，立流电斥应从较低值开始，以人约3000V/s的恒定速度逐渐如压,直至达到表2所规定的耐受电压值，不应发生电左穿。对型试试验和拥样试验，所施电压应保持3min，对常规试验，所施电压应保持1min，施压时间从达到现定电正值的瞬间开始计算，在试验结束断开回路前,所如电压必须降低一半。6.1.6直流耐受电压试验
刘于型式试验和独样试验应进行直流谢受电压试验：按照第6.1.5条规定施加直流试验电压，直至达到表2所规定的最低耐受电下值，不成发生电气击穿，
在试验结束时立即降低所加电压，开断川试验回路6.2机械性能试验
6.2. 1 拉伸强度及扯断冲长率试骏对于型式试验和抽样试验成进行拉伸强度及扯断伸长率试验，从被试手套上切取业铃型试品四件（手掌、手背务一-件、手腕二件）进行试验（见附图2）。拉伸强度和扯断伸长率的定义，试验条件，试验程序及试验结果、计算万法等应符合GB/T528的规定。6.2.2拉伸水久变形试验
对于型式试验和抽样试验应底进行拉仲永久变形试验，从被试于套上划取业铃型试品三件（手掌、手背和手腕各一件）进行试验（览附图2）。将试品固定在成变仪的夹架上.,使…端固定，另一端可随架在导轨上移动。术经受应变的基准长度(见附图 2中的2.)测量误差成控制在 0. 1 mm范用之内，将试品装在夹架上，以2mm/s～10mm/s的速度拉押试品，使其伸长率达到（400士10)%，并保待10min。然后以相同的速度将试品放松，取下后置于平面L。经过10min的形变恢复，再测量基雄线间的距离。拉伸永久变形按初始应变百分比计算：拉伸求久变形=100×三
式中：——未受应变的基准长度（初始标距)：—应变后的基泄长度：
恢复后的基准长度。
6. 2. 3 抗机械刺穿试验
对于型式试验和抛样试验应进行抗机械刺穿试验从被试手套上切取直轻为50mm的阅形试品，将试品紧夹在两块直径为50mm的圆板之间，上板开有个6mm直径的孔，下板元有个25mm首径的孔，两孔边缘倒角为半径0.8mm的圆独（见附图3）。
将根首径为mm的金属摔加工成一尚锥度为12，顶端呈0.8们m半径球面的维形针（见附图3)，将锥形针擦干净亚置丁试品上方，以500rmm/min」50mm1/min的速度向试品加,J，测量出穿透试品所带的刺穿力，
抗制穿力等于刺穿力除以试品的厚度。6.3热老化试验
对于型式试验和抽样试验应进行热老化试验。GB 17622—1998
按第6.2.1条要求切取四件试品，接第6.2.2条要求切取三件试品，在温度为70℃士2C，相对通度为 20%以下的空气恒温器中效置 168 h，空气恒温器中,须有每小时交换 3 次至10 次的空气环流，输人空气的温度即与试品接触的空气温度应为70土2。空气恒温器中不应有钢或合金部件，并应有悬找试品的装置，各试品之间至少有10mm的间距，试品和道温器内表面至少有50mm的间距，加热结束后，从恒温器中取出试品，冷却时间应不少于16 h。然后根据第6.2.1条的规定对四件试品进行拉伸强魔和扯断伸长率试验，根据第6.2.2条的规定对另三件试品进行拉伸永久变形试验。6.4耐燃试验
对于型式试验和抽样试验应进行耐燃试验。如附图4所示，从绝缘手套的第二或第三指切取60mm到70mm长度的试品，在离末端55mm处标明基准线。将手指内部填充石高并安装十直径为5mm、长度为120mm的钢棒上。钢样应对谁于指中心轴线,石膏需经 24 h硬化，将燃烧喷嘴置于试品垂直下方，喷嘴轴线与试品末端距离为5mm，喷嘴直径为9.5m士0.5mm，可产生高度为20mm土2mm的蓝色火焰。火焰在加热试品10）：后退出，加热应在无风或空气流挠动的试验室中进行。
6.5耐低温试验
刘于型式试验和拥样试验成进行耐低温试验将成品手套及案乙烯板置F一25亡 三3℃温度下冷兜1 h,在室湿为 23℃士2℃时取出后1 min 内、在于套腕部折格，按附图5施力30s，7工艺修整和外观检查
对于型式试验、常规试验和抽样试验应进行外观检查和厚度检查。7.1手套表面必须平滑,内外面应无针孔、点、裂纹、砂眼、杂质、修剪摄伤、夹紧痕迹等各种明显缺陷和明显的波纹及明显的铸模痕迹，不允许有染料污痕迹。手套表面出现小的凹陷、醛起或压痕时，如果满足下述要求，不应视为度品。a）凹陷直径不大于1.6mm，圆弧形边缘及其表面没有明显的破裂，在反面用拇指展开时看不见痕迹。凹陷不应超过三处且在意两处间距不小于15 mm;b）手的手掌和分叉处没有这些缺陷：c）小的鹰起仅为小块凸起橡胶，不易用手指除去，不影响橡胶的弹性。为改普握效果而设计的手掌和手指表面不应为缺陷，7. 2 外观检查以目测为主,并用量其测定缺陷程度,长度用精度为 1 m 的钢直尺测基,厚度用精度为0. 02 mm 的游标卡尺测量。
8检验规则
8.1型式检验
工厂在新产品试制定型或改变原料及生产工艺过程时，产品应进行型式试验。型式试验项目为规定的全部项目。经过型式试验后的产品不应再使用。8.2出厂检验
生产车间对产品必须逐只进行带规试验，试验项月包括交流验证电压试验、泄漏电流试验和直流验证电函试验。
8. 3抽样检骗
I.厂对每批间类产品应进行抽样试验，按试验项日的不间采用两种抽样方法进行试验，经过抽样试验后的产品不应再便用。
..com数
501~35 000
35G01及以上
GB17622-1998
装4抽样法I
抽样数
充许缺陷激
注：所有试验孤目中有一项达不到技术要求,则该只试品被视为是缺陷试品。表５抽样法1
26~150
151 ~-1 200
1 201 --35 0%0
35 001 及以上
拙样数
允许缺陷数
注，所有试验项目中有一项达不到技术要求.则该！试品被视为是缺陷试品：单位：只
矩收缺陷数
单位：只
拒收缺陷数
8.3.1按照表4抽样法1抽取两组样品，对其中一组样品中的每只样品进行下列第a)~f)款项试验：a）外观检，
b）拉伸强度及扯断伸长率试验；c）拉伸永久变形试验;
d）抗机械刺穿试验：
e）耐燃试验；
）耐低温试验。
对分一组样品中的每只样品进行下列第)k)款项试验：B！厚度捡查+
h）越伸强度及扯断伸长试验；
i）拉坤永久变形试验；
) 抗机械刺穿试验;
k）热老化试验，
8. 3.2按照表 5 抽样法 I抽取一组样喆,对每只样品进行以下试验：a）厚度检查：
b）交流验证电压试验；
c) 交流耐受电压试验t
d）泄漏电流试验；
e）直流验证电压试验：
直流耐受电压试验，
8.4验收检查
8.4.1产品应由工」的技术检验部门进行验收检查，保证所有出」的产品都符合本标准中的各项规定,并附有合格证书.
产品按表6规定的验收规则进行检查。1
型式过验（rypeTest)，
GB 17622—1998
表 6验收规则
外观检查、厚度检查
交流验证电压试验
交流耐受电压试验
泄滑电流试验
直流验训电压试验
直疏耐受电压试验
拉神强度及扯断伸长率试验
拉伸永久变形战验
抗机掘刺穿试验
热老化试验
耐燃试验
耐低温试验
S----批样试验(Sampting Test)+R-—常规或验(rls厂战验)(RoucineTest)8.4.2验收试验
爹照条款
验收规则
T、S、R
T、S、R
用户在购买产品时，可对工厂提出对所购产品进行验收试验，试验必须在用户代表参加的情况下进行
验收试验的内容包括：
a）外观检：
b）交流耐受电压试验。
在用户的要求下,经与工厂协商可以重复进行本标推抽样试验中的全部或部分试验项日。9标记、包装
9.1标记
每只手套上必须有明显且持久的标记，内容包括：象征符号(双三角形)；
制造厂名或商标；
型号：Www.bzxZ.net
使用电压等级；
制造年份、月份
标记符及标记符的位置应衍合附图6规定。9.2包装”
采用说明：
【二[E心903:1988第5.1.1条要求标明“种类\。为置分我国国情而将此项改为\使用电压等级”2_[E9091988第5.6条要求每双手套必须有单独的盒包装或有足够强度的包装,以妥善保护手其免受摄坏。GB 17622 1998
手套应成双置纸，并附有检验合格证及使用说明书，然后装人规定数量的箱中，箱上应印有下列标志：生产厂名或商标，产品名称，产品规楷，数量、生产口期、包装箱号等，10贮存
库存手套应包装贮存在专用箱内，避免阳光直射，雨驾浸淋，手套应小心故置，以免挤压折叠。手套禁止与油、酸、碱或其他影响橡胶质量的物质接触，并距离热源1 ㎡以上，存环境温度宜为10℃-~20
1--大拇指*2--中指,3--手套;4—水;5—水平线适用于频形袖口于套：
注：
适而于平柚口于套。
. -—长度.
附图1于套开口缘到水面线的高度D,或D，采用说明：
1IEC903:1988附录G要求环境温度在10℃~-21之间。符
GB17622—1998
平面图
2折. 0± 1. 0
4. 0±0. 1
12. 5=1. 0
附图2哑龄型试品
8. 0-: 0. 5
12. 5+1. 0
