【国家标准(GB)】 广播接收机天线用铁氧体磁芯分规范(可供认证用)

1范围

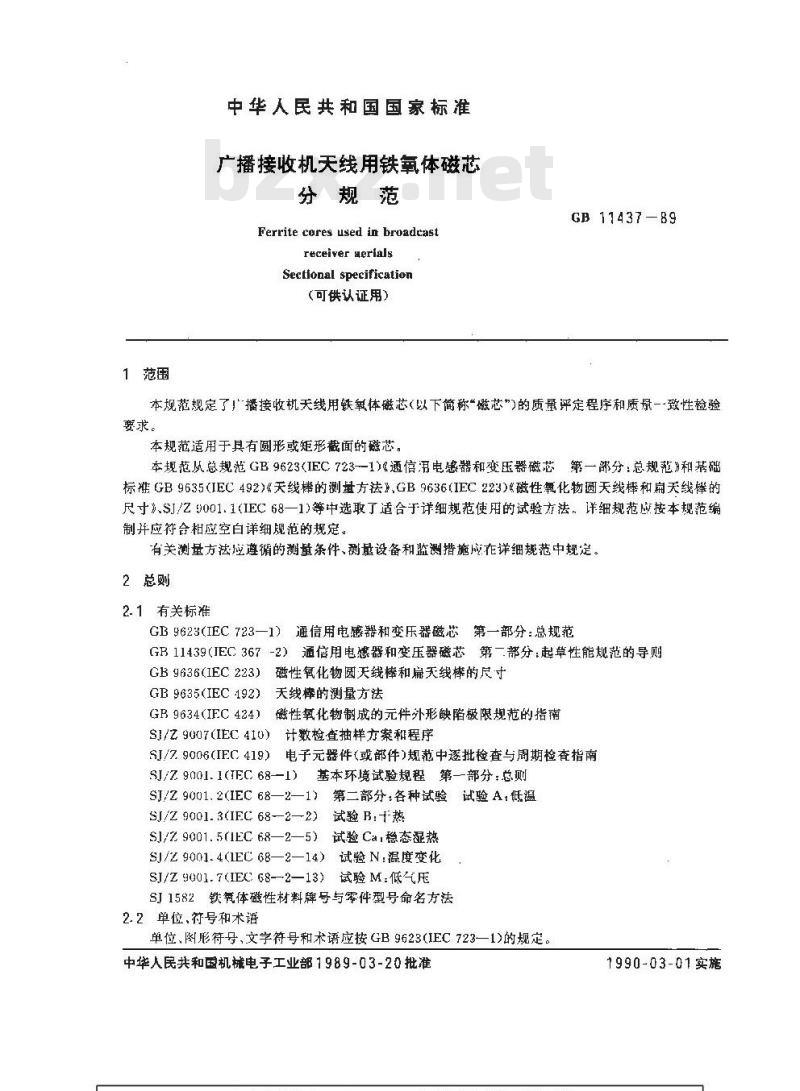

中华人民共和国国家标准
广播接收机天线用铁氧体磁芯
分规范
Ferrite cores used in broadcastreceiver uerials
Sectfonal specification
（可供认证用）
GB 11437-89
本规范规定了播接收机天线用铁氧体磁芯（以下简称“磁芯”)的质量评定程序和质景一致性检验要求。
本规范适用于具有圆形或矩形截面的磁芯，本规范从总规范GB9623IEC723--1)通信洱电撼器和变压器磁芯第一部分：总规范》和基础标准GB9635(IEC492)“天线棒的测量方法\,GB9636(IEC223)&磁性氧化物圆天线棒和扇天线榉的尺寸》、SJ/Z 9001.1(IEC 68一1)等中选取了适合于详细规范使用的试验方法，详细规范应按本规范编制并应符合相应空白详细规范的规定。有关测量方法应遵循的测量条件、测量设备和监测措施应在详细规范中规定。2总则
2.1有关标准
GB9623(IEC723—1）通信用电感器和变压器磁芯第—部分：总规范GB11439（IEC367-2）通信用电撼器和变压器磁芯第一部分：起草性能规范的导则GB9636（IEC223）磁性氧化物圆天线棒和扁天线棒的尺寸GB 9635(IEC 4192)
GB 9634(IFC 424)
S1/Z 9G07(IEC 410)
SJ/7. 9006(IFC 419)
天线摔的测量方法
磁性氧化物制成的元件外形缺陷极限规范的指南计数检查抽样方案和程序
电子元器件（或部件）规范中逐批检查与周期检查指南SJ/Z 9001. 1(IEC 68--1)
基本环境试验规程第一-部分：总则SJ/Z 9001. 2(IEC 68—2—1)1
第二部分：各种试验试验 A，低温试验 B:干热
SI/Z 9001.3(IFC 68-—2-2)
SJ/Z9001.5(IEC68—2—5）试验Ca，稳态湿热SJ/Z9001.4(1EC68—2—14）试验N：温度变化SJ/Z 9001.7(IEC 68-2—13)试验 M:低气压SJ1582铁氧体磁性材料牌号与零件型号命名方法2.2单位,衍号和术语
单位、图形符号、文字符号和术语应按GB9623(IEC 723—1)的规定。中华人民共和国机械电子工业部1989-03-20批准1990-03-01实施
GB 11437B9

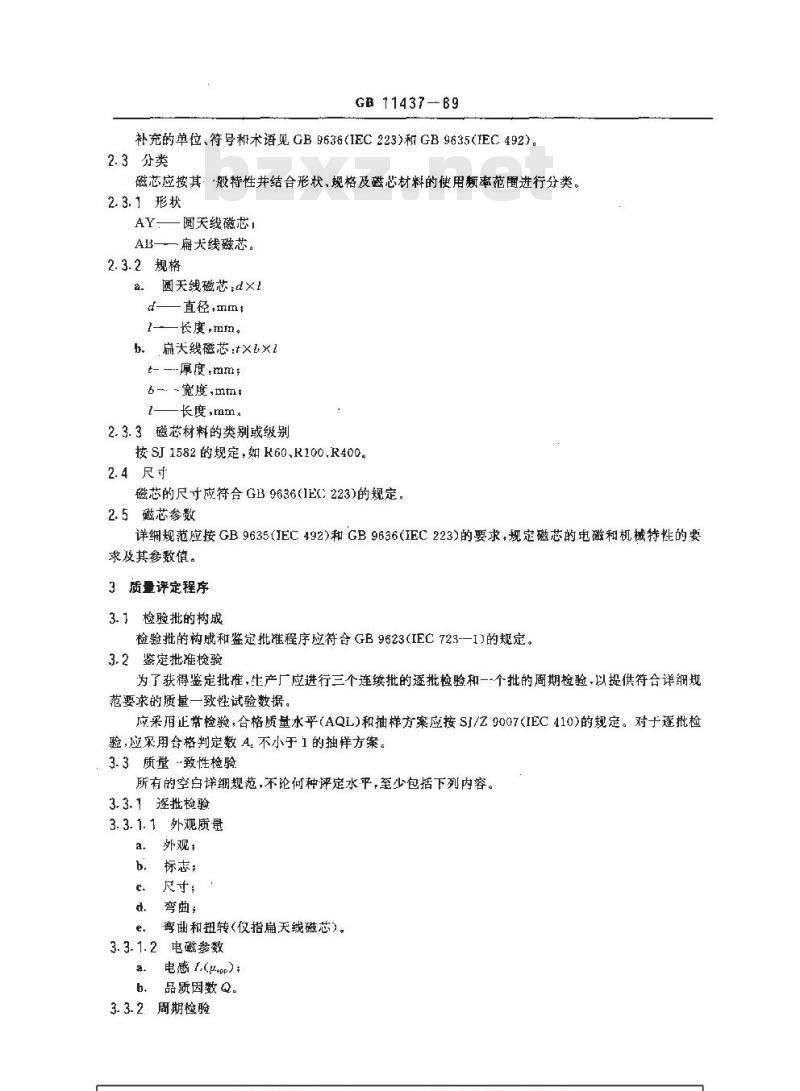

补充的单位、符号和术语见GB9636（IEC223)和GB9635(IEC492)。2.3分类
磁芯应按其、般特性并结合形状，规格及磁芯材料的使用断率范围进行分类。2.3.1形状
AY，—圆天线磁芯，
A——扇大线磁芯。
2.3.2规格
a。圆天线磁芯dx!
d—直径,mm,
1—长度,mm。
。扇线磁芯：tx×
t-—-厚度，mm,
6-:~宽度,mm:
t—长度，mm.
2.3.3磁芯村料的类别或级别
按SJ1582的规定，如R60.R100.R400。2.4尺寸
磁芯的尺寸应符合GB96361EC223)的规定。2.5磁芯参数
详细规范应接GB9635(JEC492)和GB9636(IEC223)的要求，规延磁芯的电撇和机械特性的要求及其参数值。
3质量评定程序
3.1检验批的构成
检验批的构成和鉴定批准程序应符合GB 9623(IEC 723-—1)的规定。3.2鉴定批准检验
为了获得鉴定批推，生产厂应进行三个连续批的逐批检验和一-个批的周期检验，以提供符合详细规范要求的质量一致性试验数据。应采用正常检验，合格质量水平（AQL)和抽样方案应按SJ/Z9007(IEC410)的规定。对于逐批检验，应采用合格判定数 A.不小于1的捆样方案。3.3质量致性检验
所有的空白详细规范，不论何种评定水平，至少包括下列内容。3.3.1逐批检验
3.3.1.1外观质量
外观，
标志；
弯曲；
弯曲和扭转(仅指扁天线磁芯)。3.3.1.2电磁参数
电感r.(μap);
品质因数Q。
3.3.2周期检验

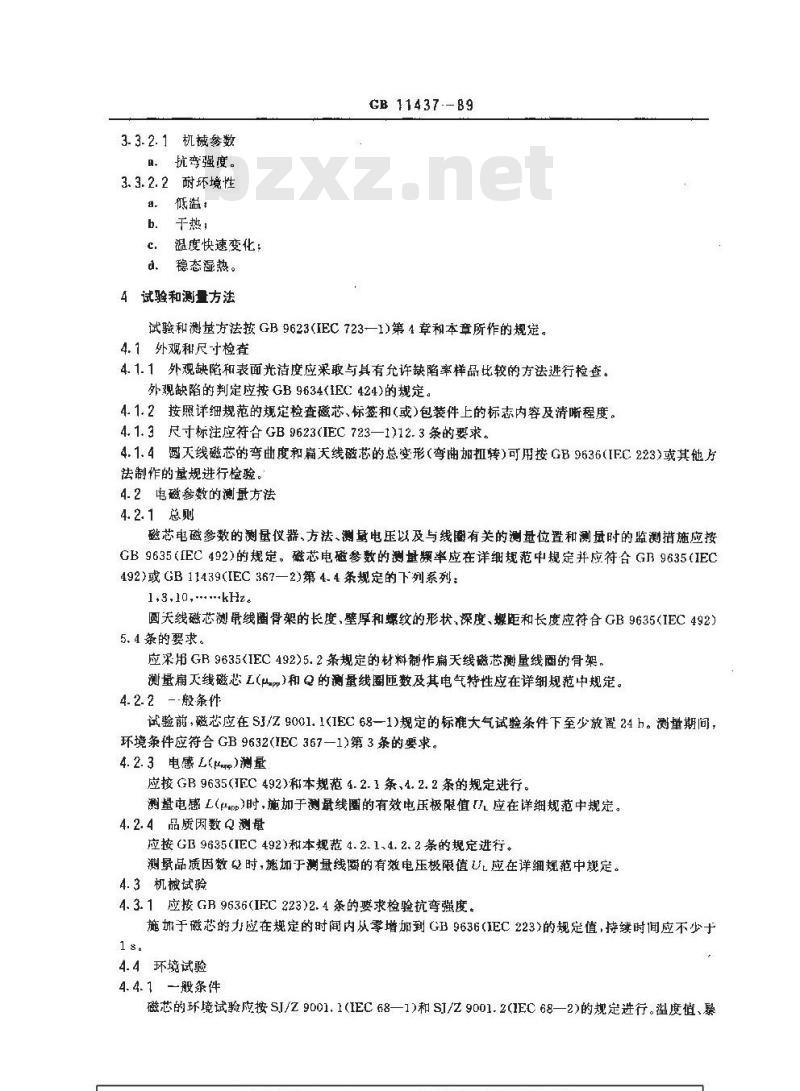

3.3.2.1机械参数
抗弯强度。
3.3.2.2耐坏境性
a。低溢：
b．于热：
c.温度快速变化；
a、稳态湿热。
4试验和测量方法
CB 11437.-B9
试验和测基方法按GB9623（IEC723—1)第4章和本章所作的规定。4.1外观和尺寸检套
4.1.1外观缺陷和表面光洁度应采取与具有允许缺陷率样品比较的方法进行检查。外观缺陷的判定应按GB9634(IEC424)的规定。4.1.2按照详细规范的规定检查磁芯、标签和(或）包装件上的标志内容及清晰程度。4.1.3尺寸标注应符合GB9623(IEC723—1)12.3条的要求。4.1.4圆天线磁芯的弯曲度和扇天线磁芯的总变形（弯曲加扭转）可用按GB9636(IFC223)或其他方法制作的量规进行检验。
4.2电磁参数的测量方法
4.2.1总则
磁芯电磁参数的测量仪器、方法、测量电压以及与线图有关的测量位置和测量时的监测措施应按CB9635（IEC492）的规定。磁芯电磁参数的测盘频率应在详细规范中规定并应符合GB9635（IEC492)或GB11439IEC367—2)第4-4条规定的下列系列：1.3,10,*...kHz.
圆天线磁芯测量线圈骨架的长度，壁厚和螺纹的形状，深度、螺距和长度应符合GB9635（IEC492）5. 4 条的要求。
应采用GB9635试验前，磁芯应在S3/Z9001.1(IEC68—1)规定的标准大气试验条件下至少放置24h。测量期间，环境条件应符合GB9632(IEC367—1)第3条的要求。4.2.3电感L(anp)测量
应按GB9635(IFC492)和本规范4.2.1条、4.2.2条的规定进行。测量电感L(pp)时，施加于测量线圈的有效电压极限值,应在详细规范中规定。4.2.4品质因数Q测量
应按GB9635(IEC492)利本规范4.2.1.4.2.2条的规定进行。测量品质因数时，施加于测量线窗的有效电压极限值U应在详细规范中规定。4.3机械试验
4.3.1应按GB9636(IFC223)2.4条的要求检验抗弯强度。施加于磁芯的力应在规定的时间内从零增加到GB9636（IEC223)的规定值，持续时间应不少于1s.
4.4环境试验
4.4.1一般条件
磁芯的环境试验应按SJ/Z9001.1(IEC68—1)和SJ/Z9001.2(IEC68—2)的规定进行。温度值、累GB 1143789

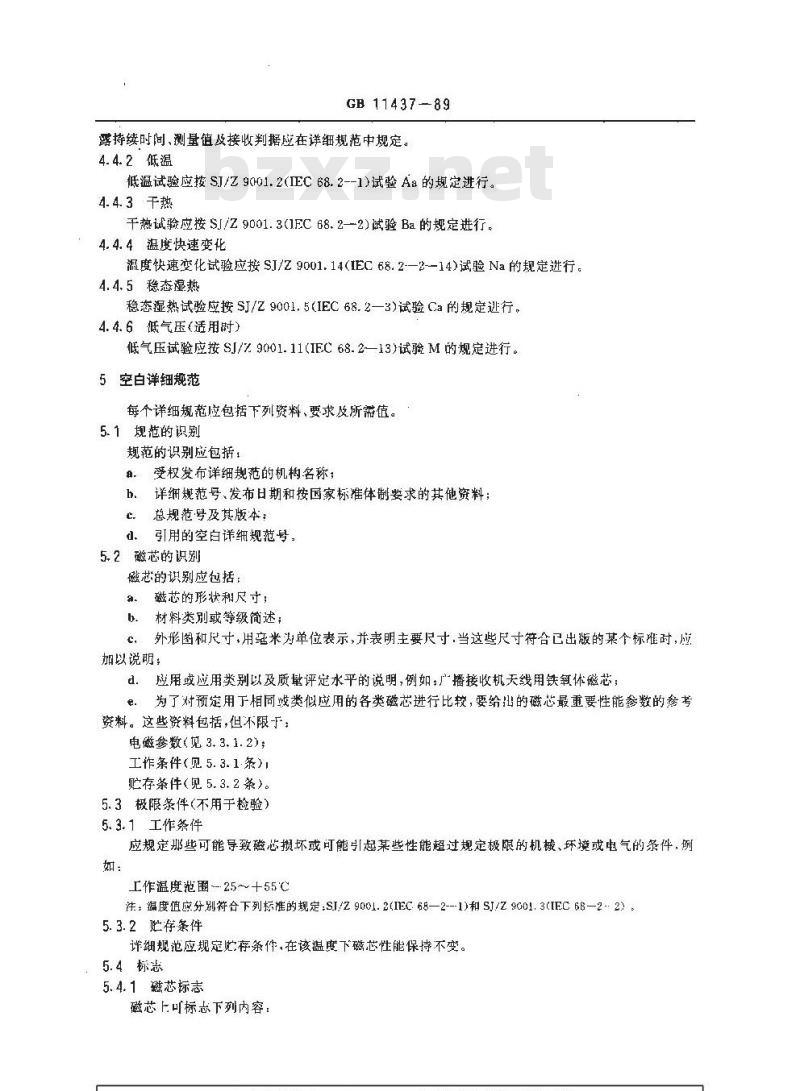

露持续时间、测量值及接收判据应在详细规范中规定。4.4.2低温
低温试验应按 SI/Z 9001.2(IEC 68.2--1)试验 Aa的规定进行。4.4.3干热
干热试验应按SJ/Z9001.3(1EC68.2—2)试验Ba的规定进行。4.4. 4温度快速变化
温度快速变化试验应按SJ/Z9001.14(IEC68.2—2--14)试验Na的规定进行。4.4.5稳态湿热
稳态湿热试验应按 SJ/Z 9001.5(IEC 68.2—3)试验 Ca的规定进行。4.4.6低气压（适用时）
低气压试验应按SJ/%9001.11(IEC68.2—13)试验M的规定进行。5空白详细规范
每个详细规范应包括下列资料、要求及所需值。5.1规范的识别
规范的识别应包括，
a受权发布详细规范的机构名称；h．详细规范号.发布日期和按国家标准体制要求的其他资料；心。总规范号及其版本；
d、引用的空白详细规范号，
5.2磁芯的识别
磁芯的识别应包括：
磁芯的形状和尺寸；
b.材料类别或等级简述；
外形图和尺寸，用毫米为单位表示，并表明主要尺寸，当这些尺寸符合已出版的某个标雅时，应加以说期：
d．应用或应用类别以及质量评定水平的说明，例如：广播接收机天线用铁氧体磁芯；e.为了对预定用于相同或类似应用的各类磁芯进行比较，要给出的磁芯最重要性能参数的参考资料。这些资料包括，但不限于：电微参数（见3.3.1.2)；
工作条件（见5.3.1条）
贮存条件（见5.3.2条）。
5.3 极限条件(不用于检验)
5. 3.1工作条件
应规定那些可能寻致磁芯摄坏或可能引起某些性能超过规定极限的机械、坏境或电气的条件，例如：
工作温度范围~-25~+55℃
注：温度值应分别符合下列标催的规定;SI/Z 9001. 2(IEC 68—2---1)和 SJ/Z 9001. 3(IEC 68—2 2)5.3.2贮存条件
详细规范应规定贮存条件，在该温度下磁芯性能保持不变。5.4标志
5.4.1磁芯标志
磁芯上可标志下列内容：

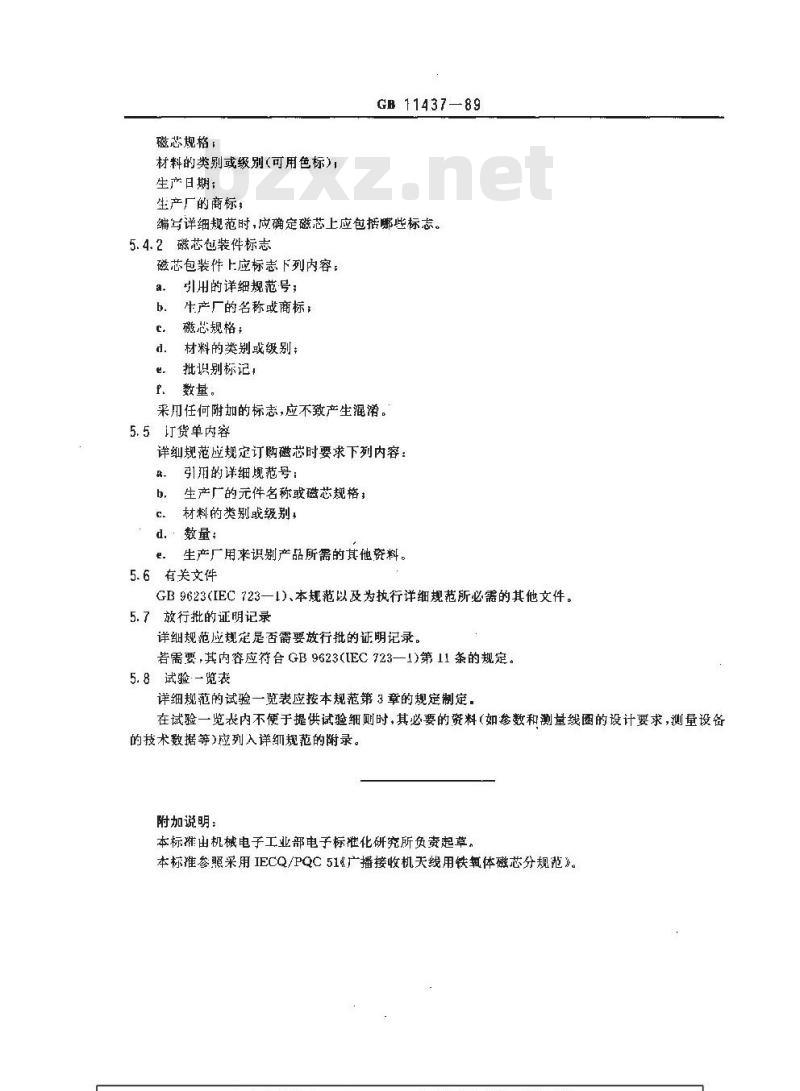

磁芯规格：
材料的类别或级别（可用色标）生产日期；
生产厂的商标；
GB 1143789
编与详细规范时，应确定磁芯上应包括哪些标志。5.4.2磁芯包装件标志
磁芯包装件上应标志下列内容：引用的详细规范号；
生产厂的名称或商标：
磁芯规格：
材料的类别或级别；
批识别标记，
数量。
采用任何附加的标志，应不致产生混淆。5.5订货单内容
详纠规范应规定订购磁芯时要求下列内容：a.
引用的详细规范号：
生产厂的元件名称或磁芯规格；材料的类别或级别，
d.数量：
生产厂用来识别产品所需的其他资料。5.6有关文件
GB9623(IEC723一1)、本规范以及为执行详细规范所必需的其他文件。5.了放行批的证明记录
详细规范应规定是否需要放行批的证明记录。若需要，其内容应符合GB 9623(IEC723—1)第11条的规定。5.8试验一览表www.bzxz.net
详细规范的试验一览表应按本规范第3章的规定制定，在试验一览表内不便于提供试验细则时，其必要的资料（如参数和测量线图的设计要求，测量设备的技术数据等)应列入详细规范的附录。附加说明：
本标摊由机械电子工业部电子标准化研究所负责起草。本标推参照采用IECQ/PQC51&广播接收机天线用铁氧体磁芯分规范》。
