【GB国家标准】透射式肤色测试图

本网站发布时间： 2024-12-25 14:28:50

GB/T3175.4-1987
现行
　点击下载此标准

基本信息

标准号：
GB/T 3175. 4-1987
标准名称：
透射式肤色测试图
标准类别：
国家标准(GB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
114.75 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
透射测试

标准简介/下载

点击下载

标准简介：

GB/T 3175. 4一1987.Transparency flesh tone test card.
GB/T 3175. 4适用于校正彩色电视摄像机各信道的彩色-致性,也可以在借助于部分仪器的情况下,对电视摄像机信道本身进行平衡调整。
1肤色测试图*
标准图样如下图。
2基本参数
GB/T 3175. 4在标准照明体Dw的光源下进行测试。
2.1肤色色度值
2.1.1色坐标:
x=0.36士0.01
y=0.34士0.01
2.1.2主波长: dh=588土3 nm.
2.1.3透过率: 18%。
2.1.4纯度: 24%.
2.2面颊肤色通过摄像机拍摄后,在电视矢量示波器上所呈现的相位角为117*土1*.
3测试图几何尺寸
3.1肤色测试图图案尺寸: 240 mmX180 mm.
32制成品的尺寸为加边框的尺寸。.
3.2.1大型光盒片尺寸为360 mmX280 mm。
3.2.2小型光盒片尺寸为260 mmX200 mm。
4工作环境
4.1工作温度: -10~40C。
4.2相对湿度; 40%~80%.
4.3光盒表面照度: 1 500x以上。
4.4光盒表面色温: 3 200士10K.
5包装保管
5.1测试图用后需置于盒内,防尘、防潮、防震。
5.2应尽量避免长时间照射。
附加说明;
GB/T 3175. 4由中华人民共和国广播电影电视部提出。
GB/T 3175. 4由广播电影电视部广播科学研究所、中国科学院心理研究所、中国图片社起草。
GB/T 3175. 4主要起草人鹿遥、林仲贤、孙秀如、李文明。.

标准内容

部分标准内容：

中华人民共和国国家标准
GB/T3175.4—1987
透射式肤色测试图
Transparencyfleshtone
testcard
1987-03-12发布
国家标准局
1987-11-01实施
中华人民共和国国家标准
透射式肤色测试图
Transparencyfleshtone
test card
621.397.012
GB/T3175.4—1987
本标准适用于校正彩色电视摄像机各信道的彩色一致性，也可以在借助于部分仪器的情况下，对电视摄像机信道本身进行平衡调整。1肤色测试图*
标准图样如下图。
2基本参数
本标准在标准照明体D65的光源下进行测试。2.1肤色色度值
2.1.1色坐标：
2=0.36±0.01
3=0.34±0.01
2.1.2主波长：d入=588±3nm。
此图仅为示意图片。
国家标准局1987-03-12批准
HKAONIKAca-
1987-11-01实施
2.1.3透过率：18%。
2.1.4纯度：24%。
GB/T3175.4—1987wwW.bzxz.Net
2.2面颊肤色通过摄像机拍摄后，在电视矢量示波器上所呈现的相位角为117°士1°3测试图几何尺寸
3.1肤色测试图图案尺寸：240mm×180mm。3.2制成品的尺寸为加边框的尺寸。3.2.1大型光盒片尺寸为360mm×280mm。3.2.2小型光盒片尺寸为260mm×200mm。4工作环境
4.1工作温度：-10~40℃。
4.2相对湿度：40%~80%。
4.3光盒表面照度：15001x以上。4.4光盒表面色温：3200士10K。5包装保管
5.1测试图用后需置于盒内，防尘、防潮、防震。应尽量避免长时间照射。
附加说明：
本标准由中华人民共和国广播电影电视部提出。本标准由广播电影电视部广播科学研究所、中国科学院心理研究所、中国图片社起草。本标准主要起草人鹿遥、林仲贤、孙秀如、李文明。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

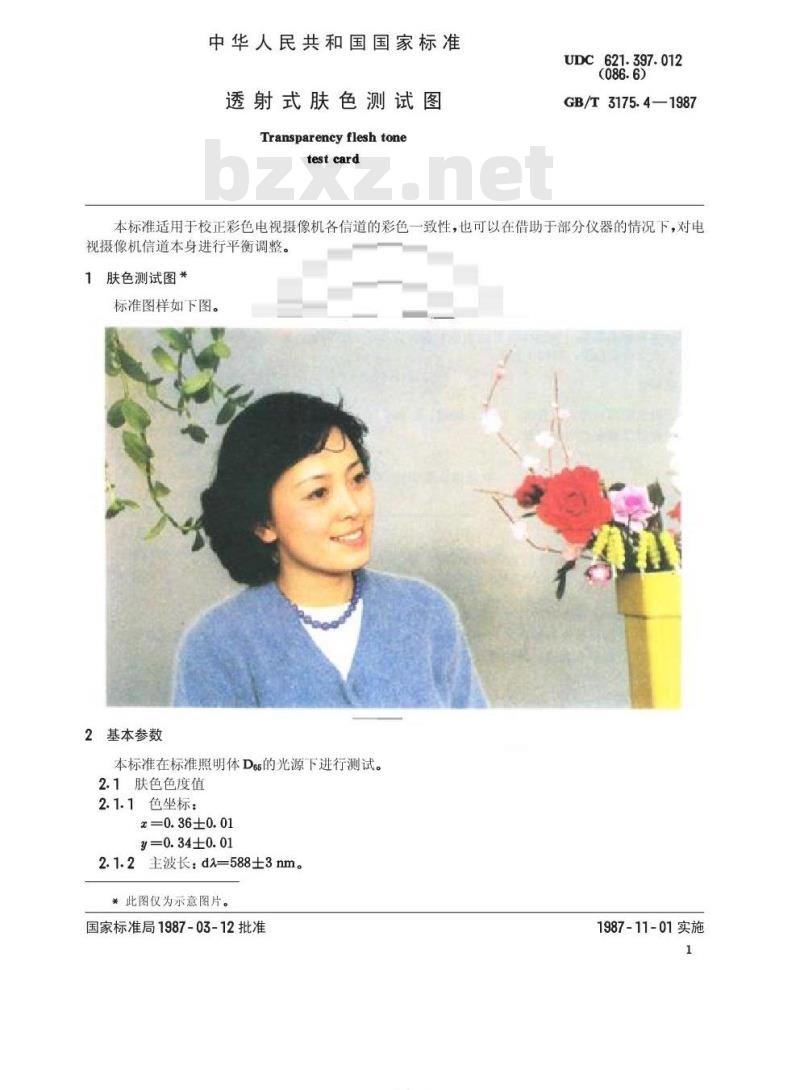

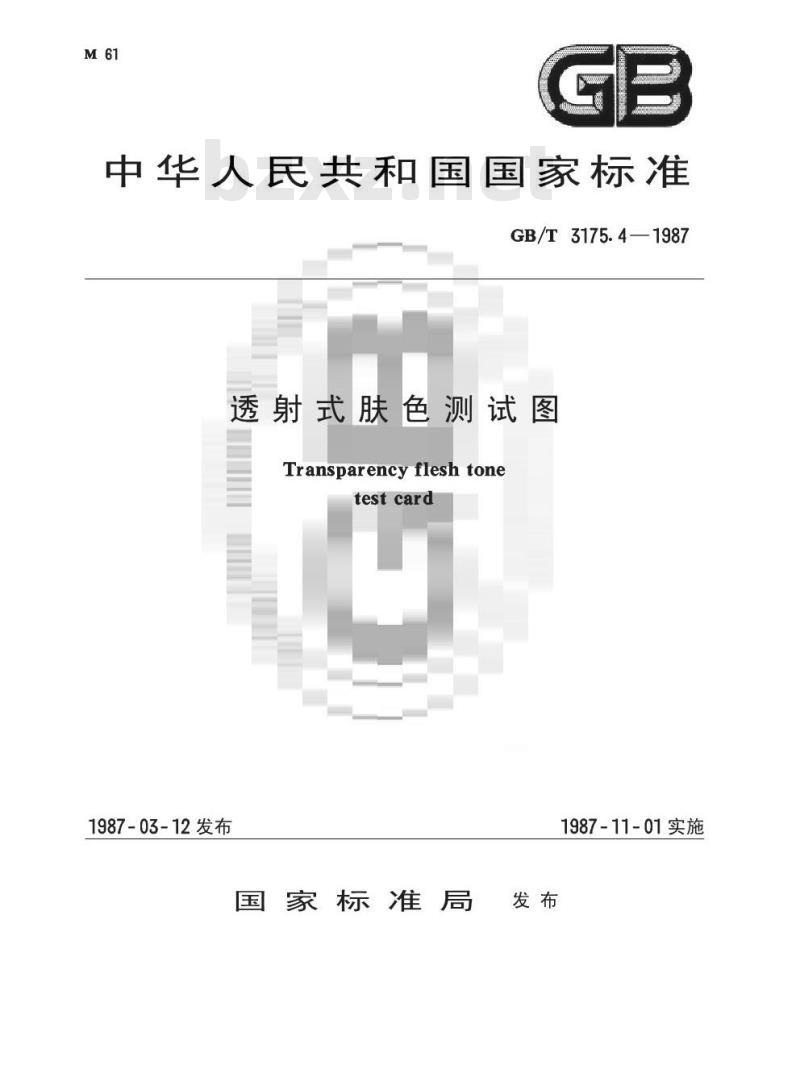

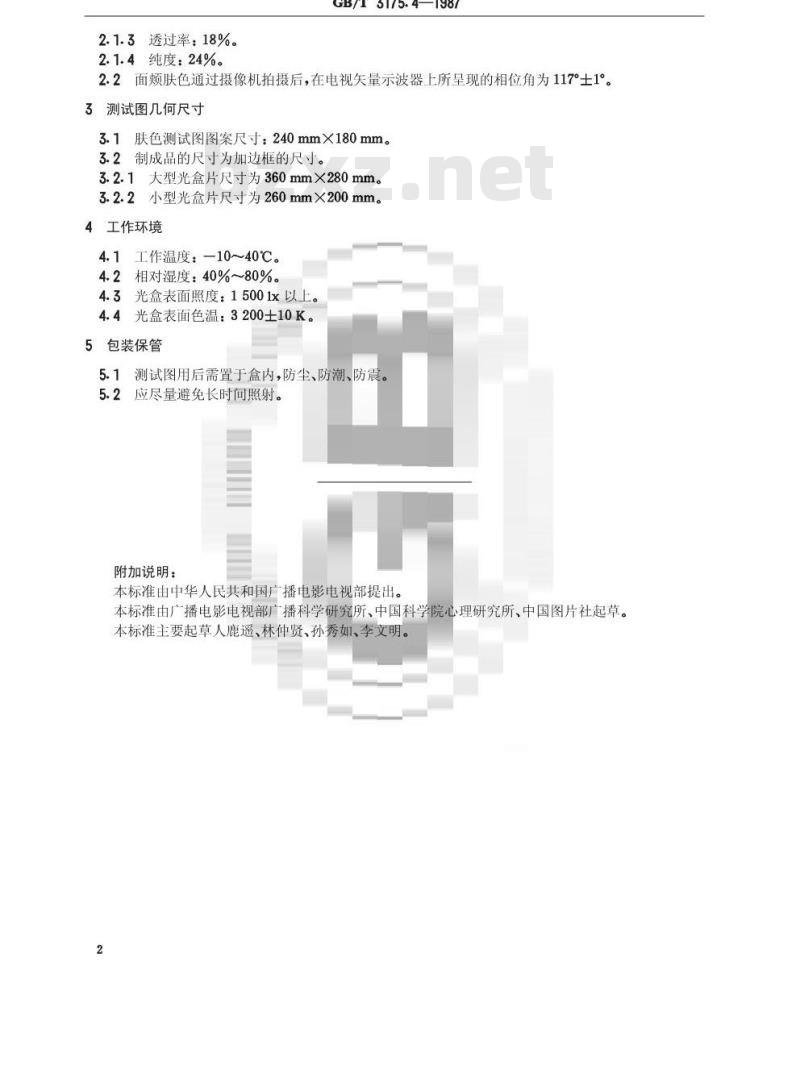

标准图片预览
