HG/T 4220-201.Molecular sieve desiccant of dehydration refrigerant.
1范围
HG/T 4220规定了制冷剂用球形分子筛干燥剂的术语、分类、要求、试验方法、检验规则、包装、标识、贮存和运输。
HG/T 4220适用于制冷剂用球形分子筛产品,主要用途为各类制冷系统制冷剂的干燥。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本.文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191-2008 包装储运图示标志
GB/T 6286-1986分子筛堆积密度测定方法
GB/T 6288粒状分子筛粒度测定方法
GB/T 6679-2003固体化工产品采样通则
HG/T 2783分子筛抗压碎力试验方法
HG/T 3590制冷系统用分子筛干燥剂抗磨耗性能的试验方法
ASTM97-2000通过密封管试验方法检测制冷系统用材料的化学稳定性
3术语
下列术语和定义适用于本标准。
3.1
制冷剂用球形分子筛干燥剂 molecular sieve desiccant of dehydration refrigerant
制冷系统专用、并对不同制冷剂有相应适用性的球形分子筛干燥剂,--般常装配于汽车空调贮液器、冰箱铜管干燥过滤器、空调液管干燥过滤器中。
3.2
相容性 compatibility
分子筛干燥剂对不同制冷剂的适应能力,分子筛干燥剂材料不引起制冷剂、制冷系统溶剂油性能发生变化。
4分类与型号示例
4.1 按照产品与制冷剂相容性用途,分为三类,见表1。
部分标准内容:

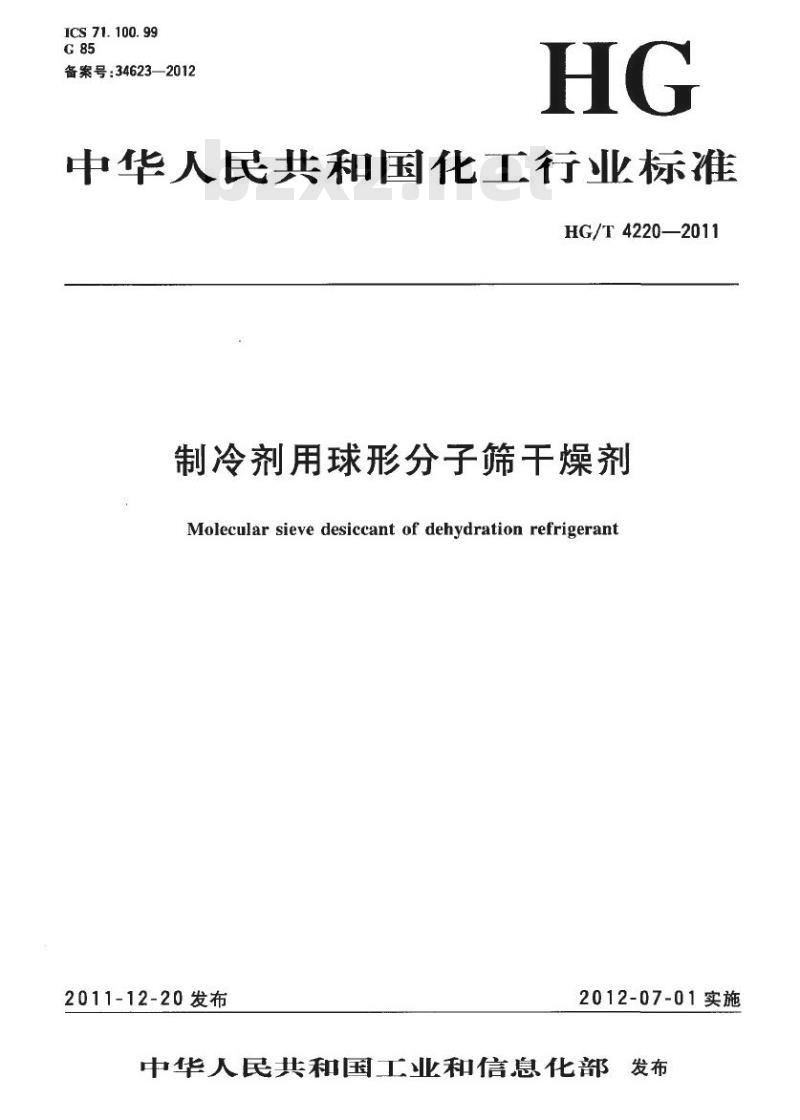

备案号:34623—2012
中华人民共和国化工行业标准
HG/T4220—2011
制冷剂用球形分子筛干燥剂
Molecular sievedesiccantof dehydration refrigerant2011-12-20发布
2012-07-01实施
中华人民共和宝丁业和信急化部发布前言
HG/T4220—2011
本标准按照GB/T1.1《标准化工作导则第1部分:标准的结构和编写》给出的规则起草。请注意本文件的某些内容有可能涉及专利,本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国肥料和土壤调理剂标准化技术委员会分子筛分技术委员会(SAC/TC105/SC6)归口。
本标准起草单位:上海化工研究院、上海绿强新材料有限公司。本标准主要起草人周永贤、王鹏飞、贺少鹏、俞丹妮、朱琳。本标准为首次发布。

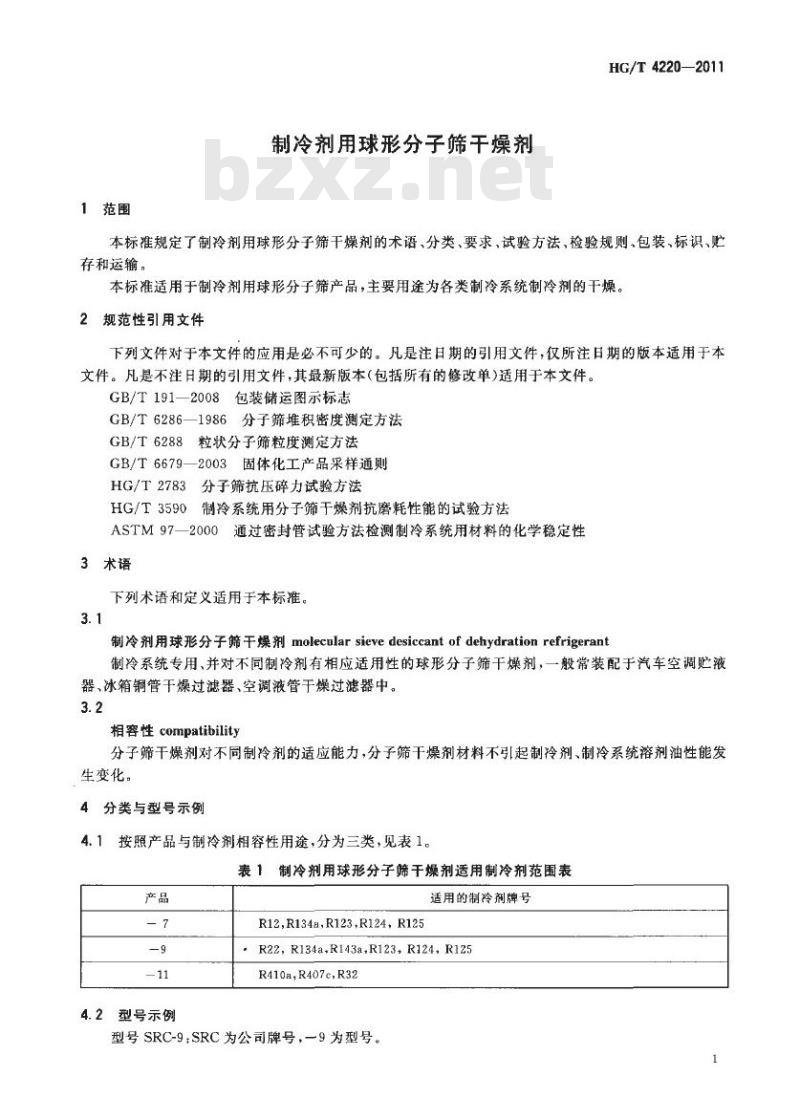

1范围
制冷剂用球形分子筛干燥剂
HG/T4220—2011
本标准规定了制冷剂用球形分子筛干燥剂的术语、分类、要求、试验方法、检验规则、包装、标识、贮存和运输。
本标准适用于制冷剂用球形分子筛产品,主要用途为各类制冷系统制冷剂的干燥。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191—2008包装储运图示标志GB/T6286—1986分子筛堆积密度测定方法GB/T6288粒状分子筛粒度测定方法GB/T6679—2003固体化工产品采样通则HG/T2783分子筛抗压碎力试验方法HG/T3590
制冷系统用分子筛干燥剂抗磨耗性能的试验方法ASTM97—2000通过密封管试验方法检测制冷系统用材料的化学稳定性3术语
下列术语和定义适用于本标准。3.1
制冷剂用球形分子筛干燥剂molecularsievedesiccantofdehydrationrefrigerant制冷系统专用、并对不同制冷剂有相应适用性的球形分子筛干燥剂,一般常装配于汽车空调贮液器、冰箱铜管干燥过滤器、空调液管于燥过滤器中。3.2
相容性compatibility
分子筛干燥剂对不同制冷剂的适应能力,分子筛干燥剂材料不引起制冷剂、制冷系统溶剂油性能发生变化。
4分类与型号示例
按照产品与制冷剂相容性用途,分为三类,见表1。表1制冷剂用球形分子筛干燥剂适用制冷剂范围表产品
型号示例
R12,R134a,R123,R124,R125
适用的制冷剂牌号
.R22,R134a,R143a.R123,R124.R125R410a,R407c,R32
型号SRC-9:SRC为公司牌号,一9为型号。HG/T4220—2011
外观:球形颗粒,无机械杂质

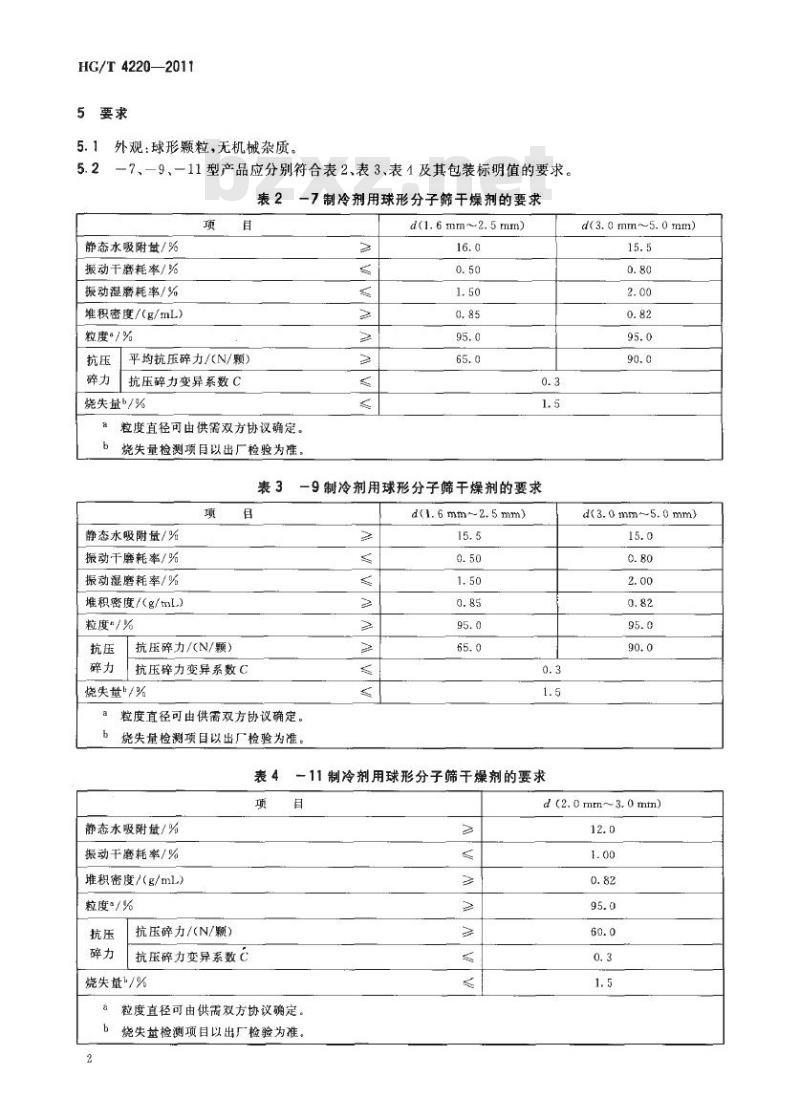

一7、一9、一11型产品应分别符合表2、表3、表1及其包装标明值的要求。5.2
一7制冷剂用球形分子筛干燥剂的要求项
静态水吸附盘/%
振动干磨耗率/%
振动湿磨耗率/%Www.bzxZ.net
堆积密度/(g/mL)
粒度+/%
平均抗压碎力/(N/颗)
抗压碎力变异系数C
烧失量/%
粒度直径可由供需双方协议确定。烧失量检测项目以出厂检验为准,表3
静态水吸附量/%
振动干磨耗率/%
振动湿磨耗率/%
堆积密度/(g/tmL)
粒度*/%
抗压碎力/(N/颗)
抗压碎力变异系数C
烧失量*/%
d(1.6mm~2.5mm)
一9制冷剂用球形分子筛干燥剂的要求d(1.6 mm~2.5 mm)
粒度直径可由供需双方协议确定。6
烧失量检测项目以出厂检验为准。表4
静态水吸附量/%
报动干鑫耗率/%
堆积密度/(g/mL)
粒度/%
抗压碎力/(N/颗)
抗压碎力变异系数℃
烧失量\/%
一11制冷剂用球形分子筛干燥剂的要求目
粒度直径可由供需双方协议确定。b
烧失基检测项目以出厂检验为准。d(3. 0 mm~5. 0 mm)
d(3.0mm~5.0mm)
d (2.0mm~3.0mtm)
5.3相容性
应符合ASTM97—2000中的要求。6试验方法
6.1外观
目测。
6.2静态水吸附量
6.2.1原理
HG/T4220—2011
将试料装在悬挂在石英弹簧上的载篮中,在真空条件下将试料加热再生,然后在一定的压力下,对扩散均勾的水蒸气进行吸附,试料吸水后增加的重量与弹簧对应伸长正比线性关系,以垂高计测定弹簧对应伸长,计算静态水吸附量。6.2.2试剂和材料
蒸馏水。
6.2.3仪器和装置

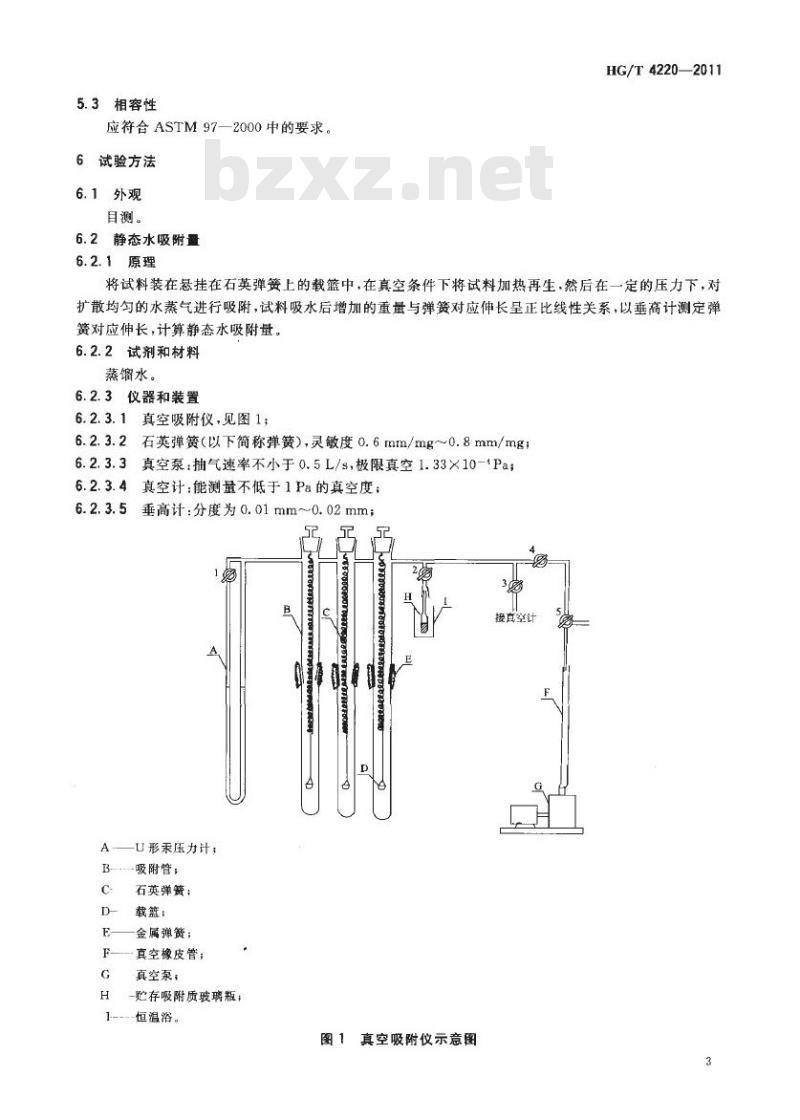

6.2.3.1真空吸附仪,见图1;
2石英弹簧(以下简称弹簧),灵敏度0.6mm/mg0.8mm/mg;6.2.3.2
真空泵:抽气速率不小于0.5L/s,极限真空1.33×10-1Pa;6.2.3.4
真空计:能测量不低于1Pa的真空度;6.2.3.5
垂高计:分度为0.01mm0.02mm;T
-U形汞压力计;
-吸附管;
石英弹簧;
载篮:
金属弹簧;
真空橡皮管;
真空泵;
贮存吸附质玻璃瓶;
--恒温浴。
接其空计
图1真空吸附仪示意图
HG/T4220—2011
6.2.3.6加热电炉(以下简称电炉):能控制温度在(400士10)℃;6.2.4试样制备
将10g待测样品用四分法缩分至2g3g。6.2.5分析步骤
做两份试料的平行测定。
取下吸附管下管,将载筐挂在弹贫上,套上吸附管下管,用垂高计读出空载篮高度(准确至0.02mm),此高度为Ho。
取下吸附管下管,将适量试料装在载筐内,套上吸附管下管,金属弹簧固定。关闭真空活塞2,开启活塞1、3、4和旋塞5,使系统切断大气与真空泵的连通,开启真空泵,对全系统和干燥管进行抽真空。
将盛有适量蒸馏水的带有磨口的小玻璃瓶,装人吸附仪中,与活塞2用金属弹簧固定,玻璃瓶外套上冰水浴,缓慢开启活塞2.抽出玻璃瓶内蒸馏水,使水蒸气分压达到6.13×102Pa。吸附管外套上电炉,接通电源,渐渐升温至(360士5)℃,在真空条件下对试料加热再生0.5h。用真空计测量系统真空度,若真空度小于5Pa时,依次关闭活塞1、3和4。开启活塞5至三通位置,然后停泵,停止加热,取下电炉,使吸附管温度降至(25士2)℃。用垂高计测量试料再生后载篮高度(准确至0.02mm),此高度为H1。缓慢开启活塞2,控制吸附质在0℃时饱和蒸气压的条件下,使吸附质扩散至吸附系统,直到吸附达到平衡,即弹簧不再增长时,测出载篮的高度(准确至0.02mm),此高度为H2。开启活塞1,缓慢开启活塞5至三通位置,使大气渐渐通入吸附系统,取下吸附管,取下载篮,套上吸附管下管,取下盛有吸附质液体的玻璃瓶,套上瓶盖,备下次测定用。6.2.6结果计算
静态水吸附量X1,数值以%表示,按式(1)计算:H2-H×100
式中:
Ho\-空载篮高度的数值,单位为毫米(mm);H1—试料再生后载篮高度的数值,单位为毫米(mm);H2--试料吸附平衡时载篮高度的数值,单位为毫米(mm)。计算结果保留到小数点后两位,取两次平行测定结果的算术平均值作为测定结果。6.2.7允许差
平行测定结果的绝对差值应不大于0.50%。6.3振动干磨耗率和振动湿磨耗率按照HG/T3590的规定进行。
6.4堆积密度
按GB/T6286—1986中4.2条的规定进行。6.5粒度
按GB/T6288中的规定进行。
6.6抗压碎力
按HG/T2783中的规定进行。
6.7烧失量
6.7.1原理
按规定自包装桶内取样,将样品在(960土10)℃箱式电阻炉内焙烧,称量测定其焙烧质量损失。4
6.7.2仪器和装置
6.7.2.1分析天平,感量0.001g;6.7.2.2瓷(连盖),容量50mL
6.7.2.3箱式电阻炉,最高温度(1100土10)℃6.7.2.4真空干燥器,盖上活塞装上干燥管,内径150mm;6.7.2.5真空泵;抽气速率不小于0.5L/s;6.7.2.6真空表:1.01×103Pa~0Pa,1.5级。6.7.3分析步骤
做两份试料的平行测定。
用分析天平称量恒重的瓷埚(连盖)的质量(准确至0.001g)。HG/T4220—2011
用采样器自包装桶中心插人桶1/4处采取试料(取样量不得少于10g),立即转移到干燥的塑料密封样品袋中,避免空气进入。
快速用瓷埚称取1.5g~2.0g待测样(准确至0.001g)。将盛有待测样的瓷埚及盖(不盖在埚上)置于箱式电阻炉中,在960℃焙烧1h。取出瓷埚放人真空干燥器内,立即盖上埚盖和真空干燥器。开启真空泵,在真空表显示小于1.01×103Pa的条件下,关闭真空泵,冷却至室温。缓慢旋转真空干爆器盖上活塞,使经过干燥管的空气慢慢通人干燥器内,打开真空干燥器,取出瓷埚立即称量(准确至0.001g)。
6.7.4结果判定
烧失量X2,数值以%表示,按式(2)计算:X2ma二m3×100
式中:
瓷(连盖)质量的数值,单位为克(g);m-
瓷埚(连盖)加焙烧前试料质量的数值,单位为克(g);m
瓷地(连盖)加焙烧后试料质量的数值,单位为克(g)。计算结果表示到小数点后两位,取两次平行测定结果的算术平均值作为测定结果。6.7.5允许差
平行测定结果的绝对差值应不大于0.30%。6.8相容性
按ASTM97--·2000中的规定进行。7检验规则
7.1检验分类
产品检验分为出厂检验和型式检验。7.1.1出厂检验
出厂检验项目包括除相容性项目外的所有项目。7.1.2型式检验
型式检验项目包括第5章的所有项目。有下列情况之一时进行型式检验:a)新产品投产或产品定型鉴定时;正常生产时,每年进行一次;
原材料、工艺等发生较大变化,可能影响产品质量时;出厂检验结果与上次型式检验结果有较大差异时;d
(2)
HG/T4220-2011
e)产品停产6个月以上恢复生产时;f)产品停止供货6个月以上恢复供货时;7.2组批
以同一品种、同一级别的产品每5t为一批进行检验,不足5t也可为一批,也可由供需双方协商批次。
7.3抽样
产品随机取样,样品总量约为2000g,产品取样后应立即密封包装。7.4判定规则
7.4.1单项判定
相容性符合标准规定,则判该项合格。其余项目试验结果的算术平均值符合标准规定,判该项合格。
7.4.2综合判定
7.4.2.1型式检验项目全部符合要求时,判该批产品合格。7.4.2.2出厂检验项目全部符合要求时,判该批产品合格。若有一项不符合标准规定时,用备用样品对该项进行单项检验,合格则判该批产品合格,否则判该批产品不合格。若有两项及两项以上指标不符合本标准的要求,判该批产品不合格。8包装、标识、贮存和运输
8.1产品采用铁桶密封包装或由供需双方商定包装方法。8.2包装上应牢固清楚地标明:生产厂名称、产品名称、规格、批号或生产目期、净含量。8.3产品适用的制冷剂型号应明示于质量证明书及检测报告中。8.4包装应符合GB191规定,并标打“防湿”标志。中华人民共和国
化工行业标准
制冷剂用球形分子筛干燥剂
HG/T 4220—2011
出版发行:化学工业出版社
(北京市东城区青年潮南街13号郎政编码100011)化学工业出版社印刷厂
880mm×1230mm1/16印张%
字数14千字
2012年3月北京第1版第1次印剧
书号:155025·1234
购书咨询:010-64518888
售后服务:010-64518899
网址:http://cip.cotm.cn凡购买本书,如有缺损质量间题,本社销售中心负责调换。定价:10.00元
版权所有
违者必究
