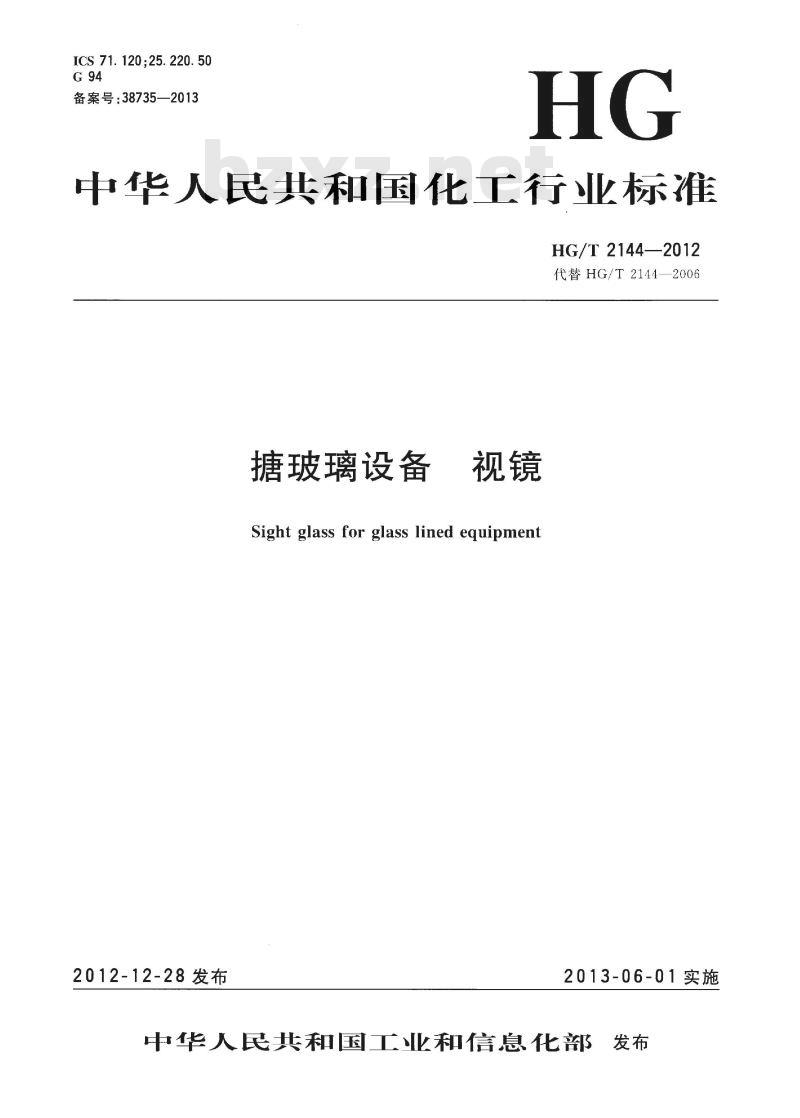

【HG化工标准】 代替 HG/T 2144-2006 搪玻璃设备 视镜

ICS71.120;25.220.50
G94
备案号：38735—2013
HG
中华人民共和国化丁工行业标准HG/T2144—2012
代替HG/T2144—2006
塘玻璃设备
视镜
Sight glass for glass lined equipment2012-12-28发布
2013-06-0１实施

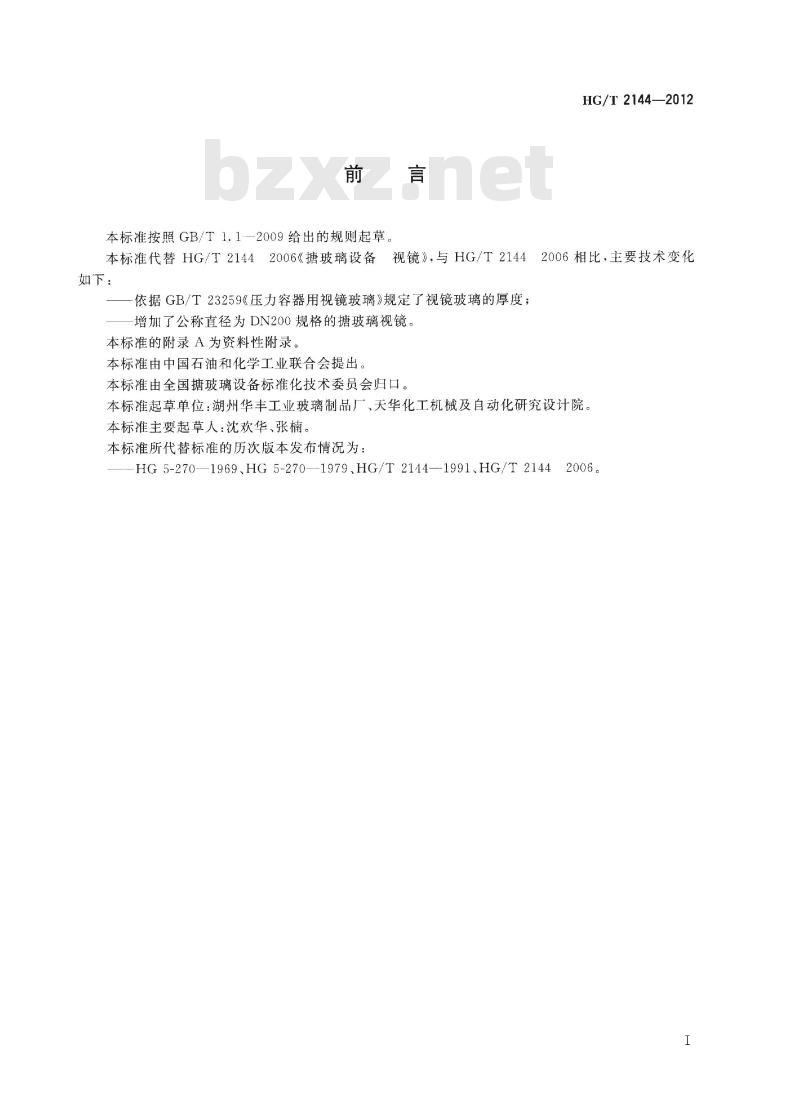

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1—2009给出的规则起草。本标准代替HG/T21442006《塘玻璃设备视镜》，与HG/T2144
如下：
一依据GB/T23259《压力容器用视镜玻璃》规定了视镜玻璃的厚度；增加了公称直径为DN200规格的糖玻璃视镜。本标准的附录A为资料性附录。
本标准由中国石油和化学工业联合会提出。本标准由全国塘玻璃设备标准化技术委员会归口。HG/T2144—2012
2006相比，主要技术变化
本标准起草单位：湖州华丰工业玻璃制品厂、天华化工机械及自动化研究设计院。本标准主要起草人：沈欢华、张楠。本标准所代替标准的历次版本发布情况为：—--HG 5-270—1969、HG 5-270—1979、HG/T 2144—1991、HG/T 21442006
I

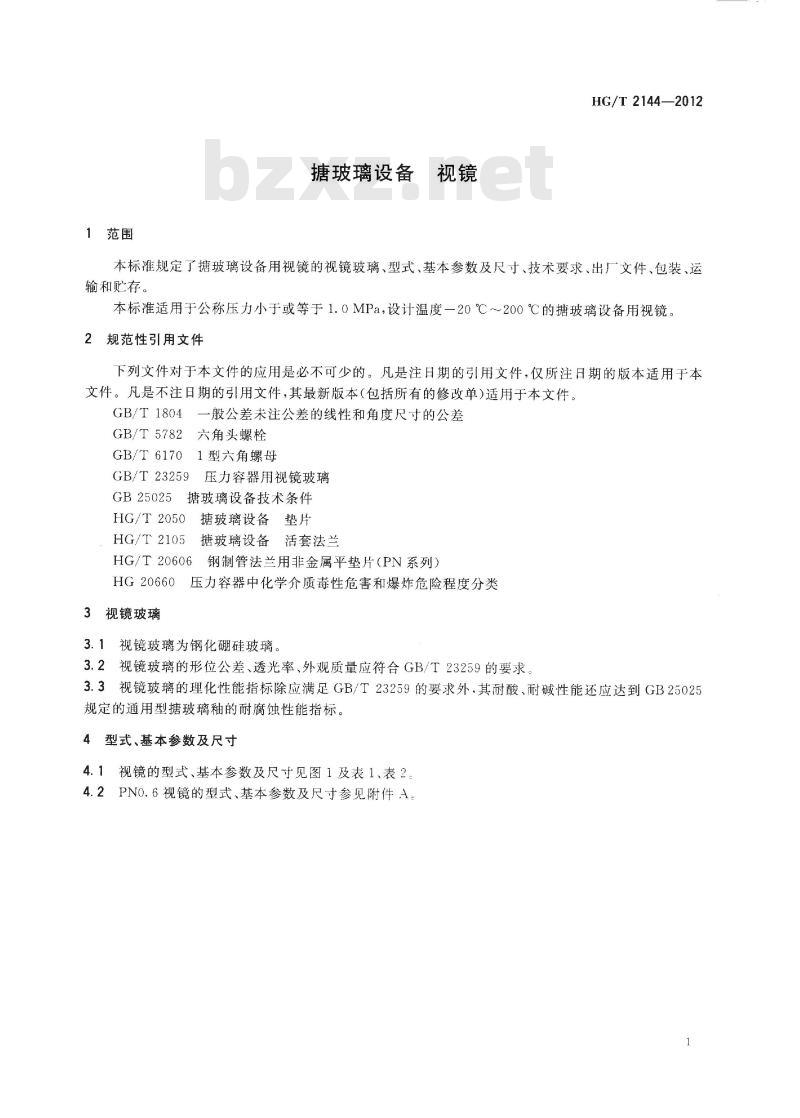

1范围
糖玻璃设备视镜
HG/T 2144—2012
本标准规定了塘玻璃设备用视镜的视镜玻璃、型式、基本参数及尺寸、技术要求、出厂文件、包装、运输和贮存。
本标准适用于公称压力小于或等于1.0MPa，设计温度一20℃～200℃的糖玻璃设备用视镜2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T5782六角头螺栓
GB/T61701型六角螺母
9压力容器用视镜玻璃
GB/T 23259
GB25025糖玻璃设备技术条件
HG/T 2050 E
塘玻璃设备垫片
HG/T2105
塘玻璃设备活套法兰
HG/T20606钢制管法兰用非金属平垫片（PN系列）HG20660压力容器中化学介质毒性危害和爆炸危险程度分类3视镜玻璃
3.1视镜玻璃为钢化硼硅玻璃
3.2视镜玻璃的形位公差、透光率、外观质量应符合GB/T23259的要求、3.3视镜玻璃的理化性能指标除应满足GB/T23259的要求外其耐酸、耐碱性能还应达到GB25025规定的通用型糖玻璃釉的耐腐蚀性能指标4型式、基本参数及尺寸

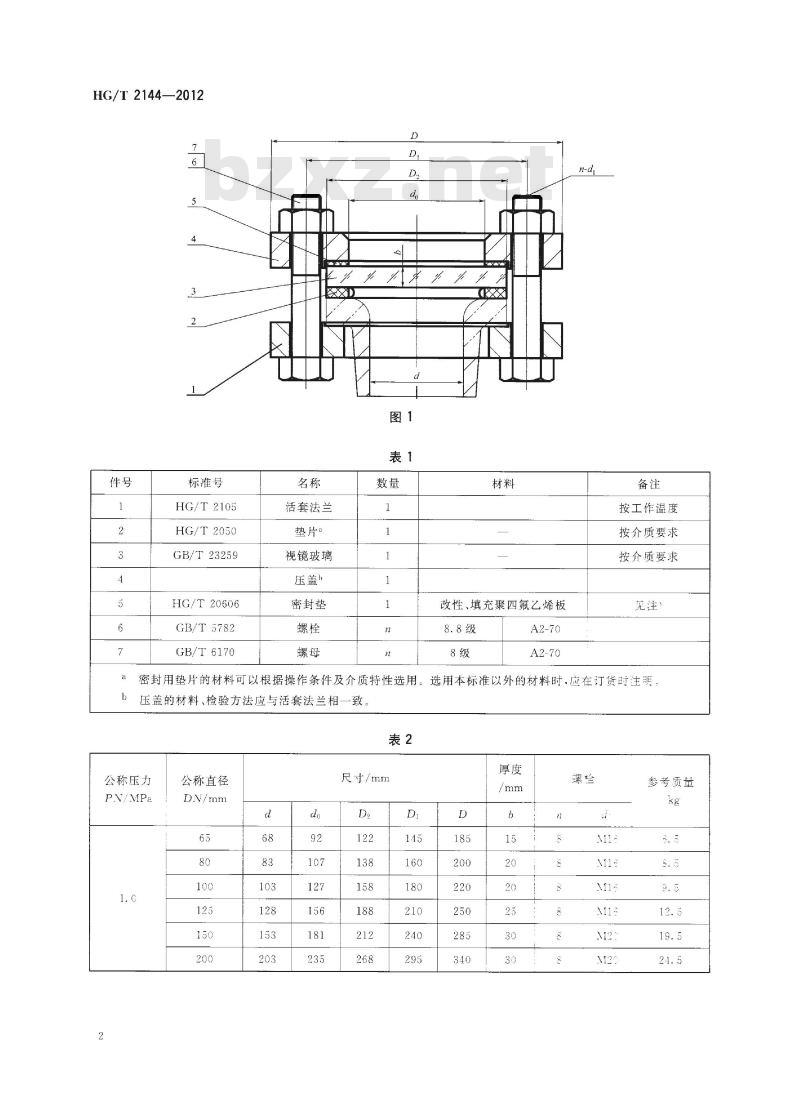

4.1视镜的型式、基本参数及尺寸见图1及表1、表2。4.2PNO.6视镜的型式、基本参数及尺寸参见附件A，1
HG/T2144—2012
7
件号
1
2
3
1.0
6
7
标准号
HG/T 2105
HG/T2050
GB/T23259
HG/T 20606
GB/T 5782
GB/T 6170
名称
活套法兰
垫片。
视镜玻璃
压盖h
密封垫
螺栓
螺母
D
D
D,
a.
图1
表1
数量
1
1
n
n
材料
改性、填充聚四氟艺烯板
8.8级
8级
A2-70
A2-70
r
备注
按工作温度
按介质要求
按介质要求
见注
密封用垫片的材料可以根据操作条件及介质特性选用。选用本标准以外的材料时.应在订货时注明，压盖的材料、检验方法应与活套法兰相一致。表2
公称压力
PV/MP&
1.c
2
公称直径
DN/mm
65
80
100
125
150
200
d
68
83
103
128
153
203
do
92
107
127
156
181
235
尺寸/mm
D2
122
138
158
188
212
268
Di
145
160
180
210
240
295
D
185
200
220
250
285
340
厚度
/mm
6
15
20
20
25
30
30
x
x
x
螺检
M1:
M
M
M
112
M2
参考质量
kg
3. 5
3.5
9.5
12.5
19.5
21.5
HG/T 2144—2012

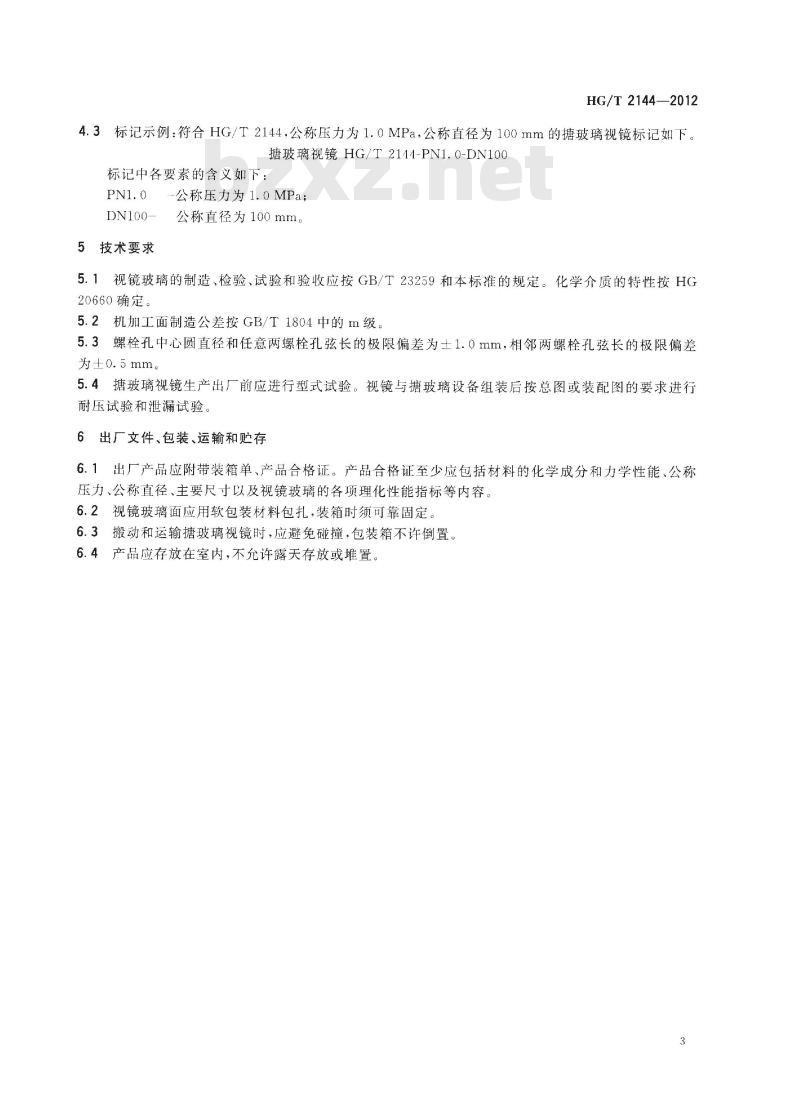

4.3标记示例：符合HG/T2144，公称压力为1.0MPa，公称直径为100mm的塘玻璃视镜标记如下。玻璃视镜HG/T2114-PN1.0-DN100标记中各要素的含义如下：
PN1.0-公称压力为1.0MPa；
DN100--
5技术要求
公称直径为100mm。
5.1视镜玻璃的制造、检验、试验和验收应按GB/T23259和本标准的规定。化学介质的特性按HG20660确定。
5.2机加工面制造公差按GB/T1804中的m级。5.3螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为土1.0mm，相邻两螺栓孔弦长的极限偏差为±0.5mm。
5.4塘玻璃视镜生产出厂前应进行型式试验。视镜与塘玻璃设备组装后按总图或装配图的要求进行耐压试验和泄漏试验，
6出厂文件、包装、运输和贮存
6.1出厂产品应附带装箱单、产品合格证。产品合格证至少应包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸以及视镜玻璃的各项理化性能指标等内容。6.2视镜玻璃面应用软包装材料包扎，装箱时须可靠固定6.3搬动和运输塘玻璃视镜时，应避免碰撞，包装箱不许倒置。6.4产品应存放在室内，不允许露天存放或堆置。HG/T2144—2012
附录A
（资料性附录）
PNO.6视镜型式、基本参数及尺寸PNO.6视镜的型式、基本参数及尺寸见图1及表1、表A.1。表A.1
公称压力
PN/MPa
0.6
公称直径
DN/mm
65
80
100
125
150
d
50
65
80
110
130
do
80
95
116
146
166
尺寸/mm
D2
110
128
148
178
202
Di
130
150
170
200
225
D
160
190
210
240
265
厚度
/mm
6
15
15
20
20
25
n
4
4
8
8
8
螺栓
di
M12
M16
M16
M16
M16
参考质量
/kg
5.0
7.0
9.0
12.0
18.0下载标准就来标准下载网
