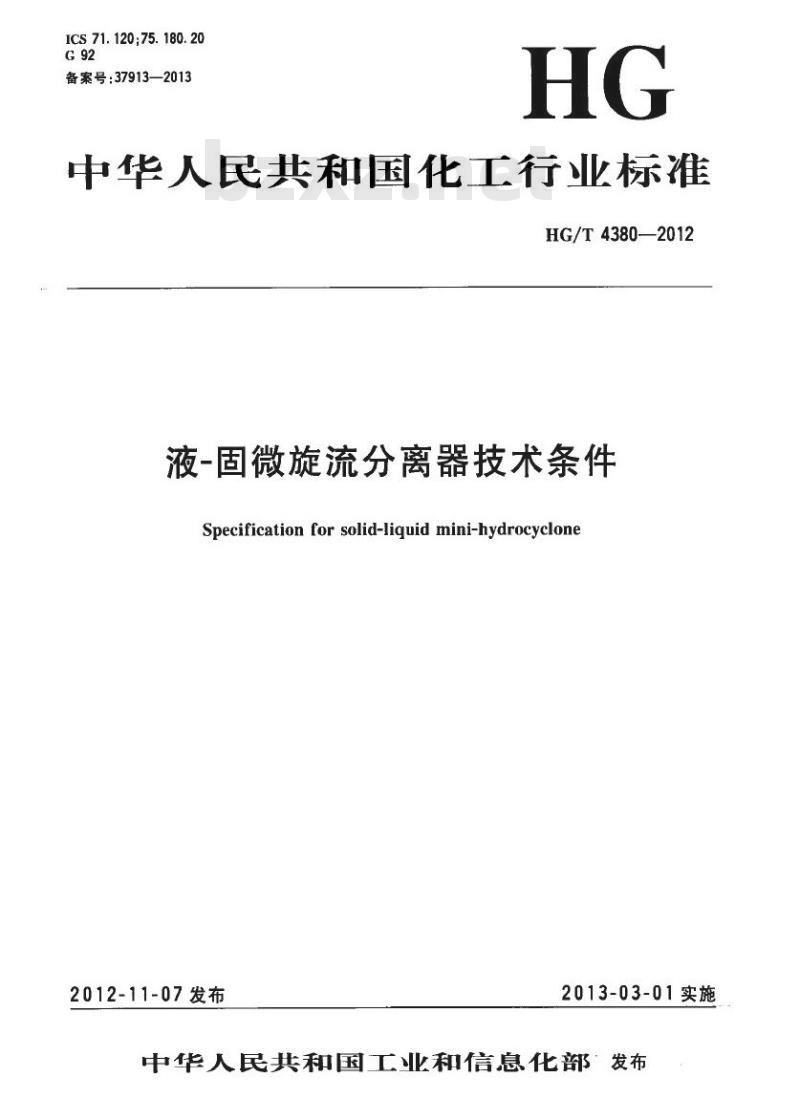

【HG化工标准】 液-固微旋流分离器技术条件

HG/T 4380-2012.Specification for solid-liquid mini-hydrocyclone.

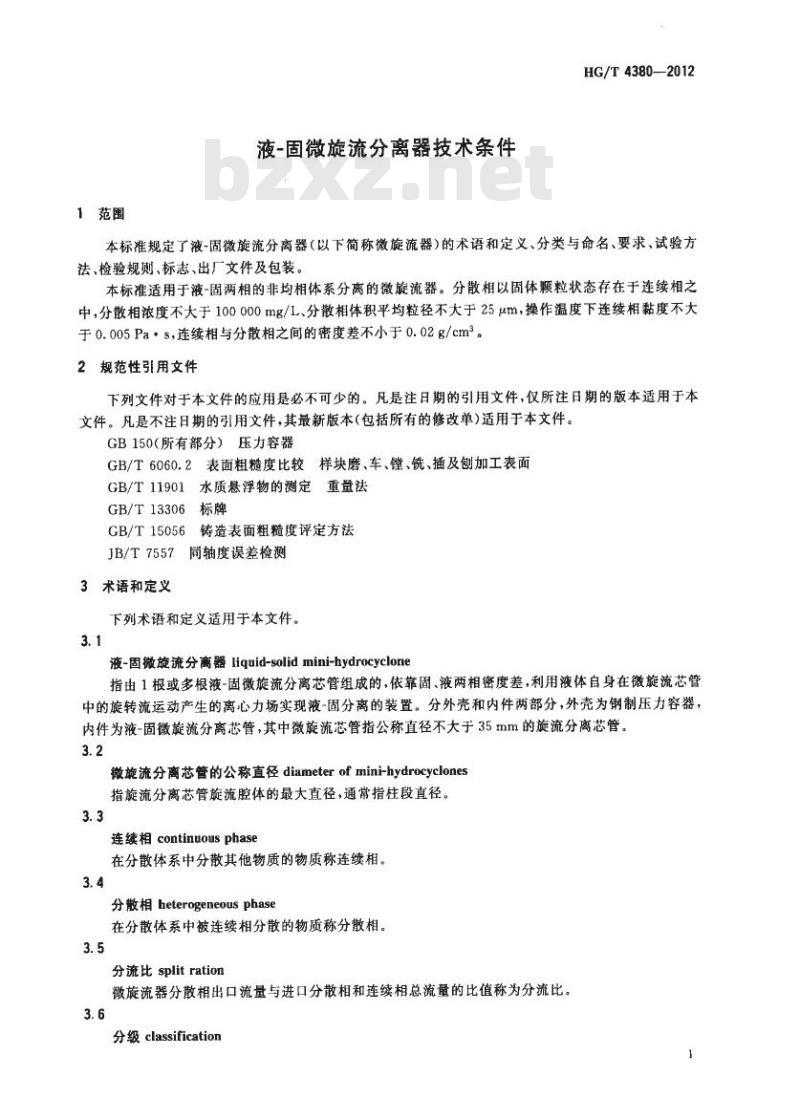

1范围
HG/T 4380规定了液固微旋流分离器(以下简称微旋流器)的术语和定义、分类与命名、要求、试验方法、检验规则标志、出厂文件及包装。
HG/T 4380适用于液-固两相的非均相体系分离的微旋流器。分散相以固体颗粒状态存在于连续相之中,分散相浓度不大于100000 mg/L.分散相体积平均粒径不大于25 pm,操作温度下连续相黏度不大于0. 005 Pa. s,连续相与分散相之间的密度差不小于0. 02g/cm3。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 150(所有部分)压力容器
GB/T 6060.2表面粗糙度比较 样块磨 、车、镗、铣、插及刨加工表面
GB/T 11901水 质悬浮物的测定重量法
GB/T 13306标牌
GB/T 15056铸造表面粗糙度评定方法
JB/T 7557同轴 度误差检测
3术语和定 义
下列术语和定义适用于本文件。
3.1
液-固黴旋流分寓器 liquid-solid mini-hydrocyclone
指由1根或多根液-固微旋流分离芯管组成的,依靠固.液两相密度差,利用液体自身在微旋流芯管中的旋转流运动产生的离心力场实现液固分离的装置。分外壳和内件两部分,外壳为钢制压力容器，内件为液固微旋流分离芯管,其中微旋流芯管指公称直径不大于35mm的旋流分离芯管。
3.2
微旋流分离芯管的公称直径 diameter of mini-hydrocyclones
指旋流分离芯管旋流腔体的最大直径,通常指柱段直径。
