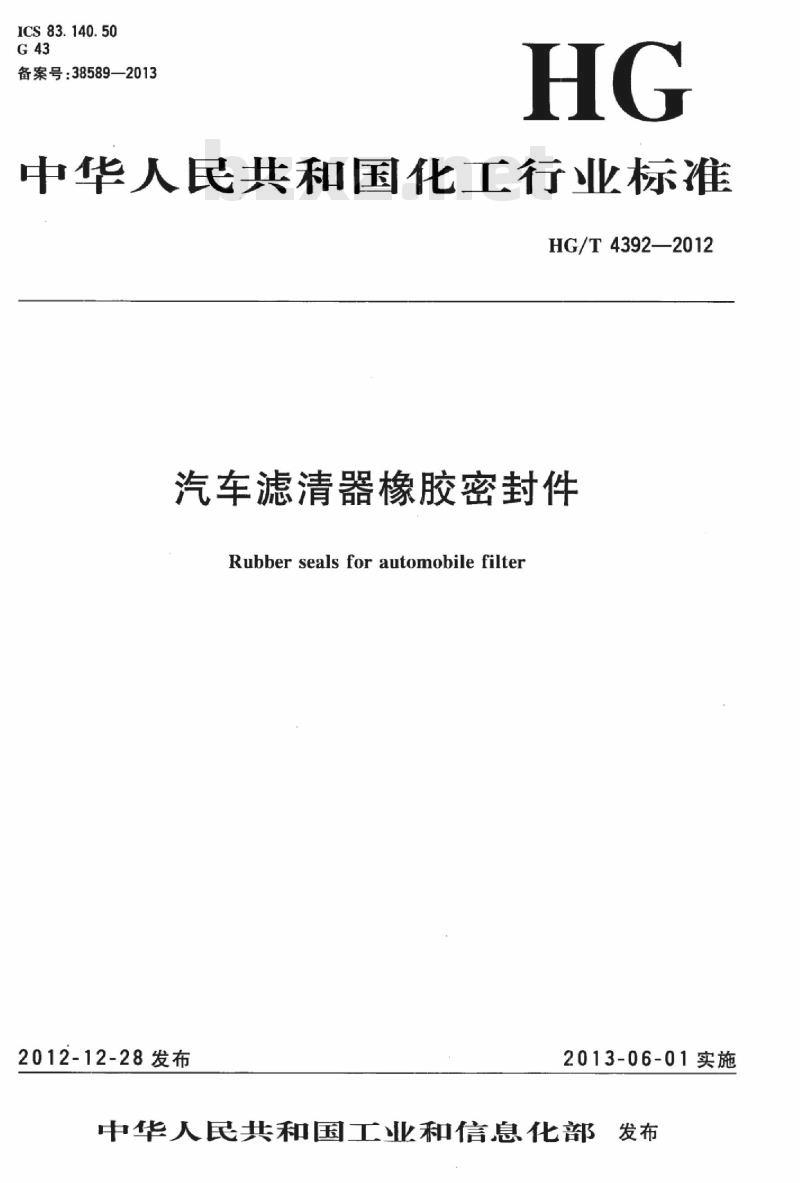

【HG化工标准】 汽车滤清器橡胶密封件

HG/T 4392-2012.Rubber seals for automobile filter.

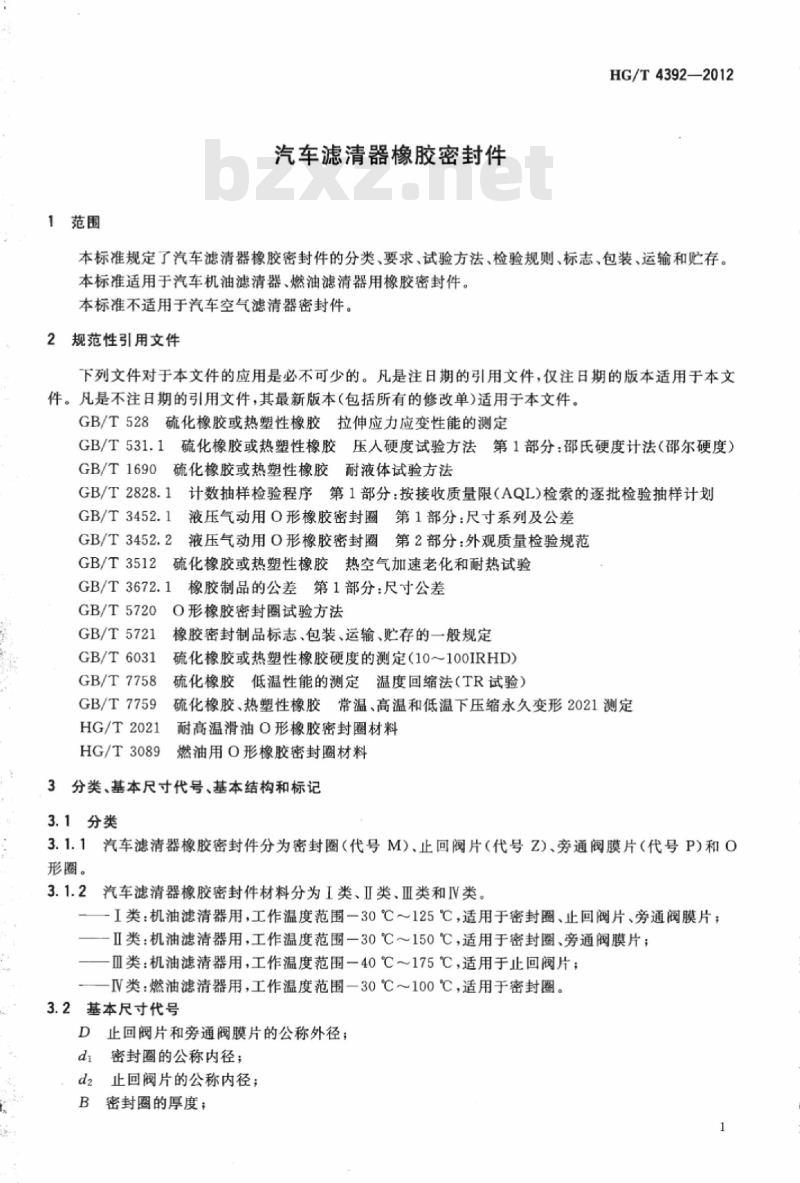

1范围
HG/T 4392规定了汽车滤清器橡胶密封件的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
HG/T 4392适用于汽车机油滤清器.燃油滤清器用橡胶密封件。
HG/T 4392不适用于汽车空气滤清器密封件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定
GB/T 531.1硫化橡胶或热塑性橡胶压人硬度试验方法 第1部分:邵氏硬度计法(邵尔硬度)
GB/T 1690硫化橡胶或热塑性橡胶 耐 液体试验方法
GB/T 2828.1计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 3452.1液压气动用 O形橡胶密封圈 第1部分:尺寸系列及公差
GB/T 3452.2液压气动用 O形橡胶密封圈 第2部分:外观质量检验规范
GB/T 3512硫化橡 胶或热塑性橡胶热空 气加速老化和耐热试验
GB/T 3672.1橡胶制品的公差 第1部分:尺寸公差
GB/T 57200形橡胶密封圈试验方法.
GB/T 5721橡胶密封制品标志、包装、运输、贮存的一般规定
GB/T 6031硫化橡胶或热塑性橡胶硬度的测定(10~100IRHD)
GB/T 7758硫化橡胶低温性能的测定温度回缩法(TR试验)
GB/T 7759硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形2021测定
HG/T 2021耐高温滑油0形橡胶密封圈材料
HG/T 3089燃油用O形橡胶密封圈材料
3分类、基本尺寸代号、基本结构和标记
3.1 分类

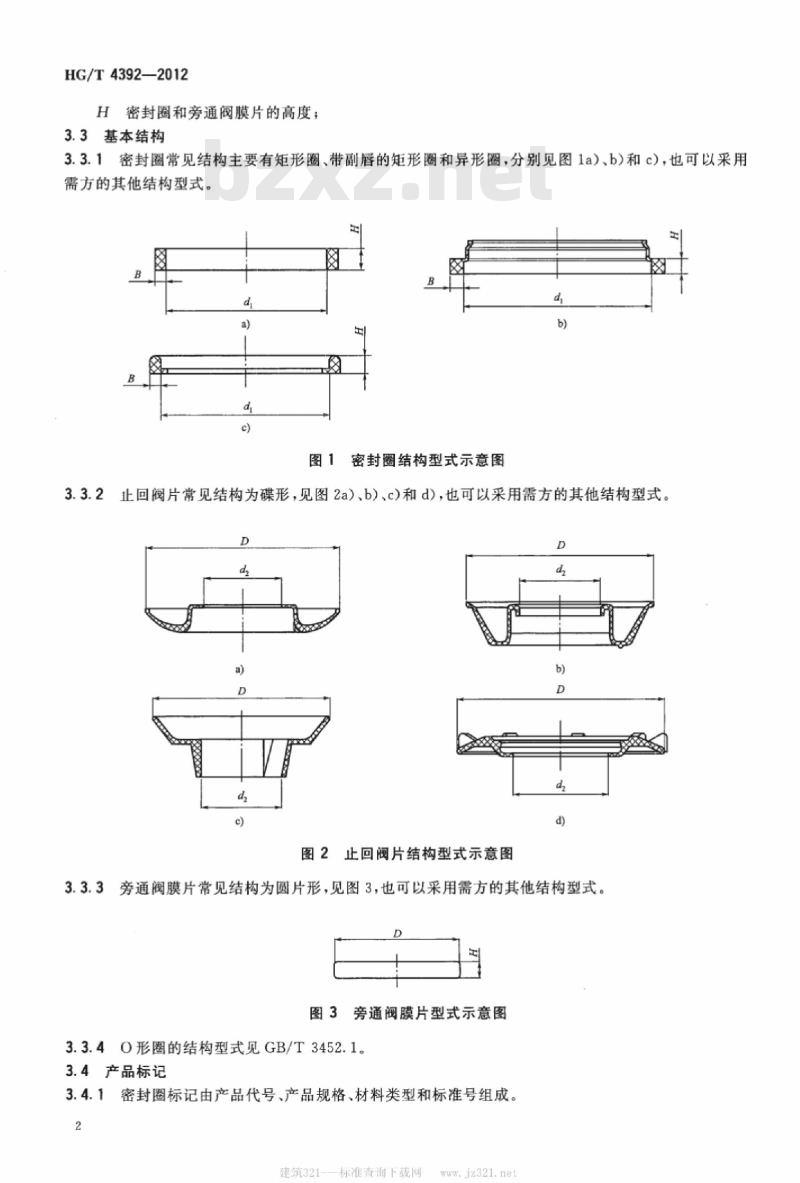

3.1.1 汽车滤清器橡胶密封件分为密封圈(代号M)、止回阀片(代号Z).旁通阀膜片(代号P)和O形圈。
3.1.2汽车滤清器橡胶密封件材料分为I类、I类、1类和IV类。
一I类:机油滤清器用,工作温度范围-30°C~125℃ ,适用于密封圈、止回阀片.旁通阀膜片;
一II类:机油滤清器用,工作温度范围-30℃~150℃,适用于密封圈、旁通阀膜片;
