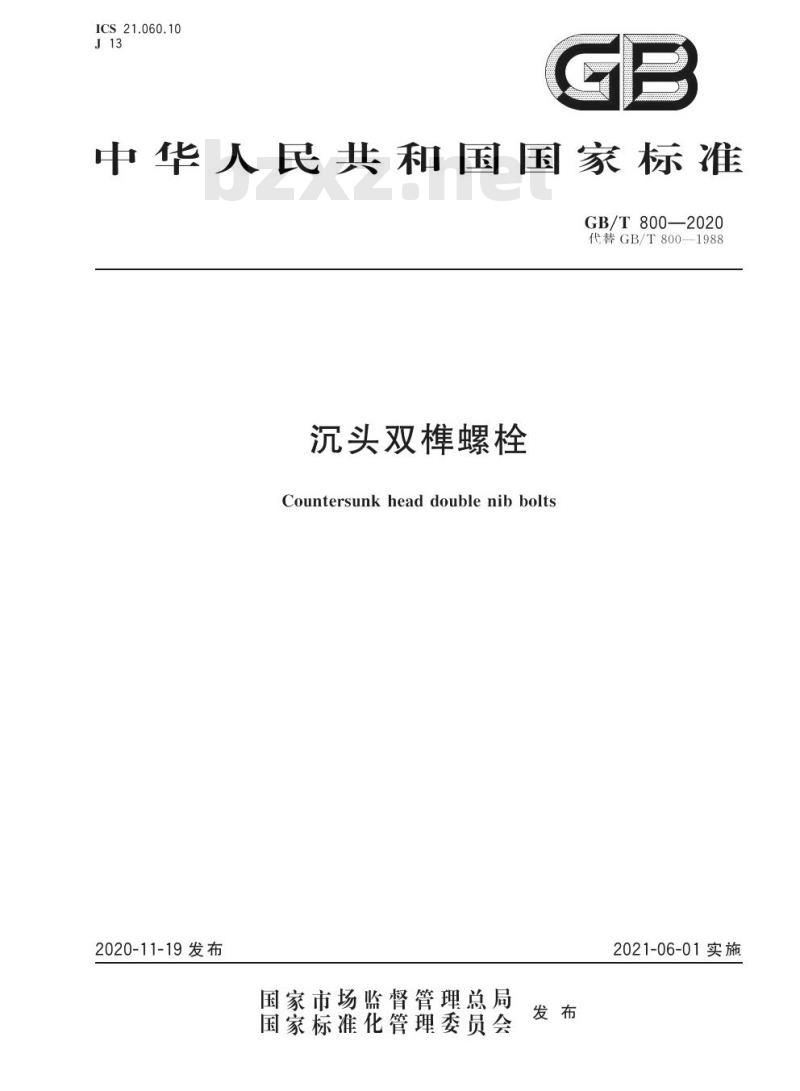

【GB国家标准】 沉头双榫螺栓

GB/T 800-2020.Countersunk head double nib bolts.

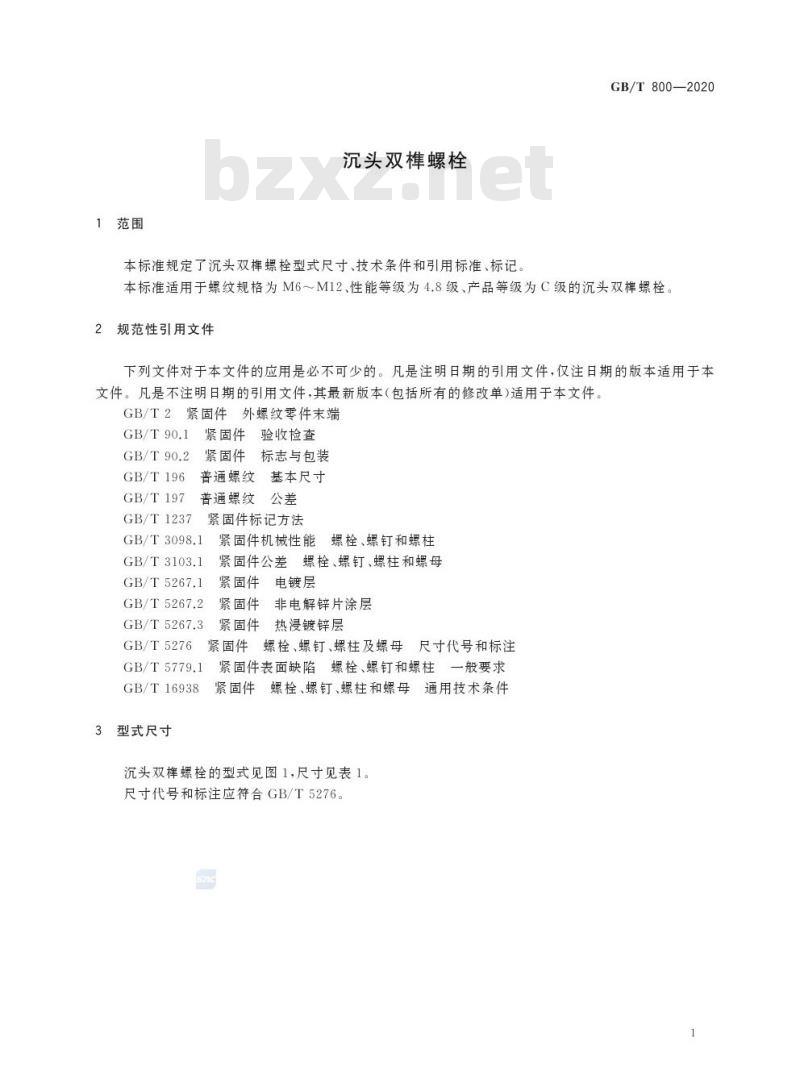

1范围
GB/T 800规定了沉头双榫螺栓型式尺寸、技术条件和引用标准、标记。
GB/T 800适用于螺纹规格为M6~M12、性能等级为4.8级、产品等级为C级的沉头双榫螺栓。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件,仅注日期的版本适用于本文件。凡是不注明日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2紧固件 外 螺纹零件末端
GB/T 90.1紧固件 验收检查
GB/T 90.2紧固件标志与包装
GB/T 196普通螺纹基本尺寸
GB/T 197普通螺纹公差
GB/T 1237紧 固件标记方法
GB/T 3098.1紧 固件机械性能螺栓 、螺钉和螺柱
GB/T 3103.1紧固件公差 螺栓.螺钉、螺柱和螺母
GB/T 5267.1紧固件 电镀层
GB/T 5267.2紧固件 非电解锌 片涂层
GB/T 5267.3紧固件热浸 镀锌层.
GB/T 5276紧固件螺栓 、螺钉.螺柱及螺母尺寸 代号和标注
GB/T 5779.1紧固件表面缺陷 螺栓 .螺钉和螺柱一 般要求
GB/T 16938紧固件螺栓 .螺钉、螺柱和螺母通 用技术条件
3型式尺寸
沉头双桦螺栓的型式见图1,尺寸见表1.
尺寸代号和标注应符合GB/T 5276。

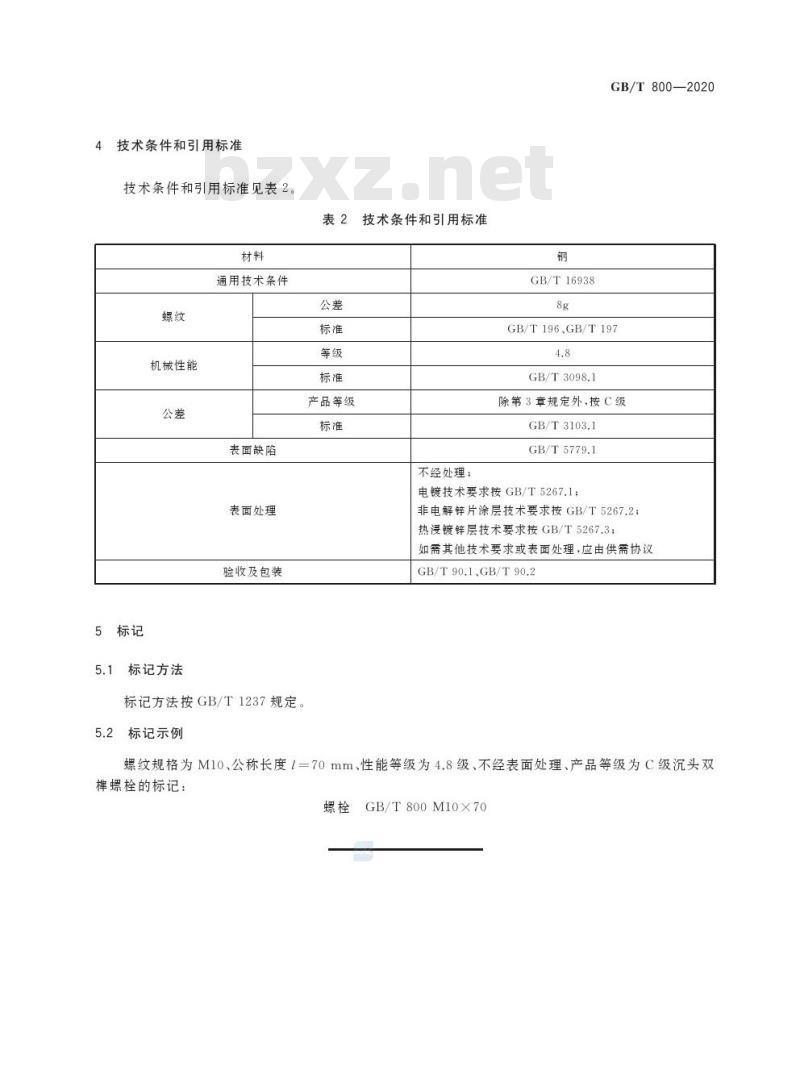

5标记
5.1标记方 法
标记方法按GB/T 1237 规定。
5.2标记示例
螺纹规格为M10.公称长度l=70 mm.性能等级为4.8级,不经表面处理、产品等级为C级沉头双椰螺栓的标记:
螺栓GB/T 800 M10X70
