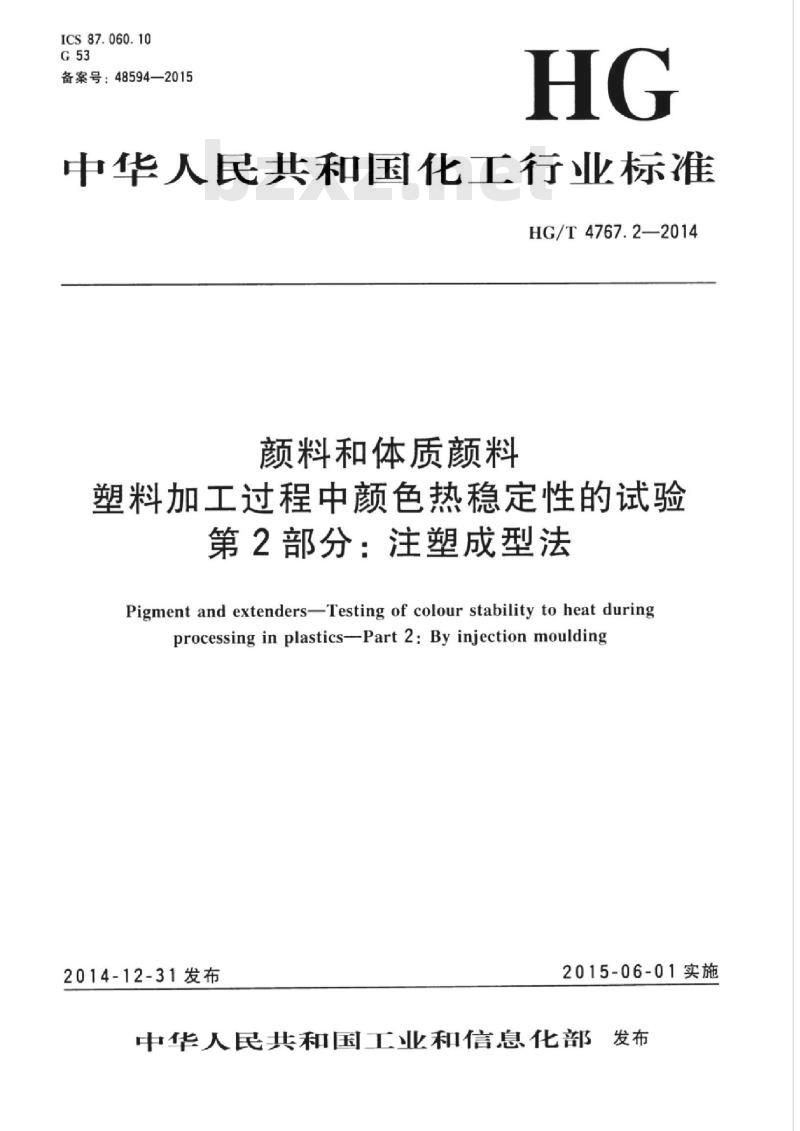

【HG化工标准】 颜料和体质颜料塑料加工过程中颜色热稳定性的试验 第2部分:注塑成型法

HG/T 4767.2-2014.Pigment and extenders- Testing of colour stability to heat during processing in plastics-Part 2: By injection moulding.
1范围
HG/T 4767.2规定了用注塑成型法测定塑料中的着色剂在规定条件下的颜色热稳定性的方法。其测试结果是相对值，而不是绝对值。
HG/T 4767.2适用于测试可用注塑成型法进行处理的热塑性塑料中的着色剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 250纺织品色牢度试验评定变色用灰色样卡
GB/T 3186色漆、清漆和色漆与清漆用原材料取样
GB/T 11186.2-1989漆膜颜 色的测量方法 第二部分 颜色测量
GB/T 11186.3漆膜颜 色的测量方法 第三部 分色差的计算
HG/T 4767. 1-2014颜料 和体质颜料塑料加 工过程中颜色热稳定性的试验第1部分:总则
3原理
将待测试的着色剂与二氧化钛颜料(如使用)一起同未着色的热塑性材料(试验介质)混合，使用适当的分散设备将混合物加工成适于注塑的形式。将制得的着色测试材料注人螺杆注塑机的板状模
具腔中。从适于注塑成型的最低建议处理温度开始，测试温度以10℃或20℃的间隔升到最高可行的操作温度，并将停留时间增加到5min.
用色度计或目视测定在最低温度制备的色板和在较高温度制备的色板之间的色差。将颜色变化不
超过规定程度的最高试验温度作为着色剂在试验条件(着色的试验介质和浓度)下的颜色稳定性的量度。
4材料
4.1试验介质
热塑性材料，由利益双方商定。
应在使用和不使用二氧化钛颜料的情况下，采用相同的程序对试验介质在受热时的色彩特性进行试验。如果发生变化，应在表示试验结果时考虑这些变化。
