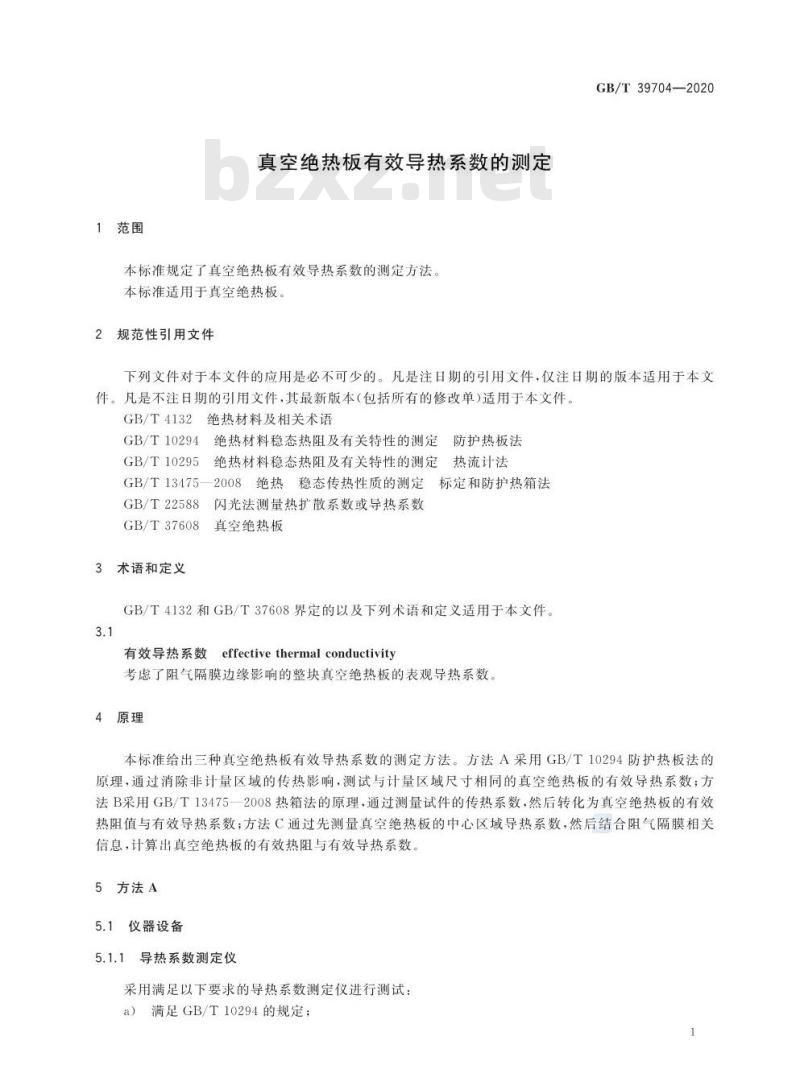

【GB国家标准】 真空绝热板有效导热系数的测定

GB/T 39704-2020.Determination of effective thermal conductivity for vacum insulation panels (VIP).
1范围
GB/T 39704规定了真空绝热板有效导热系数的测定方法。
GB/T 39704适用于真空绝热板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4132绝热材料 及相关术语
GB/T 10294绝热材料稳态热阻及有关特性的测定防护热板法
GB/T 10295绝热材料稳态热阻及有关特性的测定热流计法 :
GB/T 13475-2008绝热稳态传热性质的测定标定和防护热箱法
GB/T 22588闪 光法测量热扩散系数或导热系数
GB/T 37608真空绝热板
3术语和定义
GB/T 4132和GB/T 37608界定的以及下列术语和定义适用于本文件。
3.1
有效导热系数 effective thermal conductivity
考虑了阻气隔膜边缘影响的整块真空绝热板的表观导热系数。
4原理
本标准给出三种真空绝热板有效导热系数的测定方法。方法A采用GB/T 10294防护热板法的原理，通过消除非计量区域的传热影响，测试与计量区域尺寸相同的真空绝热板的有效导热系数;方法B采用GB/T 13475-2008热箱法的原理,通过测量试件的传热系数,然后转化为真空绝热板的有效热阻值与有效导热系数;方法C通过先测量真空绝热板的中心区域导热系数,然后结合阻气隔膜相关信息,计算出真空绝热板的有效热阻与有效导热系数。
5方法A
5.1 仪器设备
5.1.1 导热系数测定仪
采用满足以下要求的导热系数测定仪进行测试:
a) 满足GB/T 10294的规定
