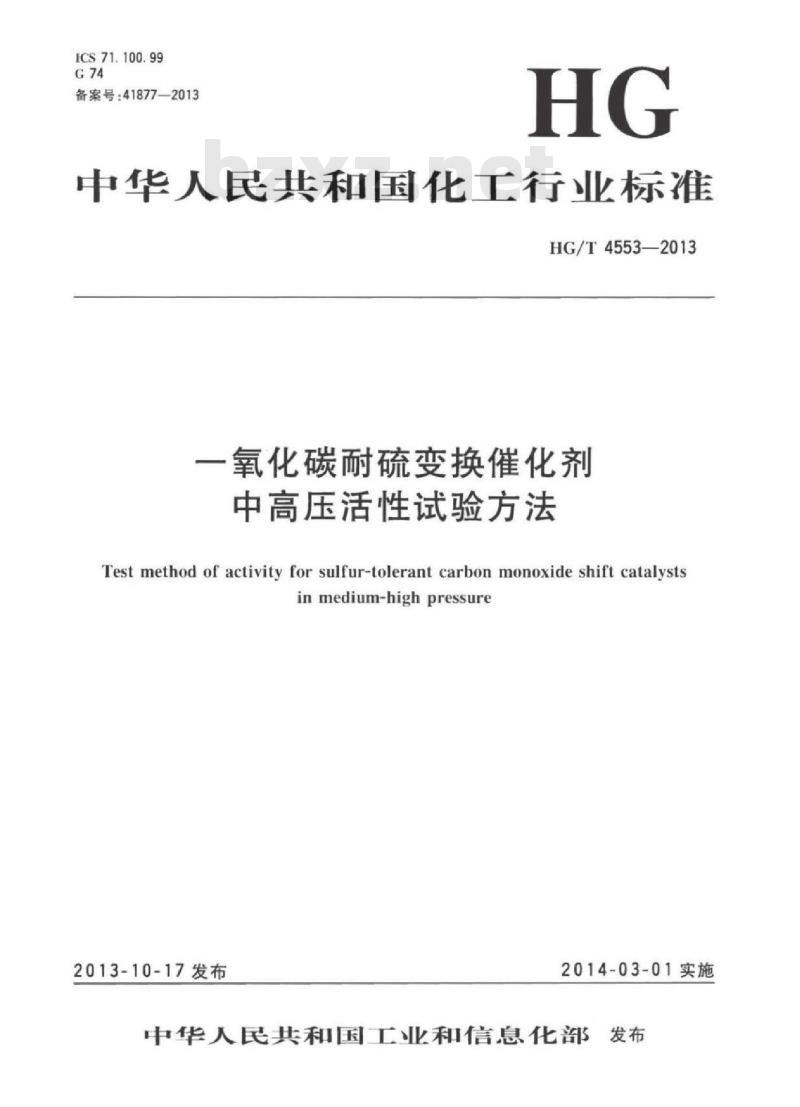

- HG/T 4553-2013 一氧化碳耐硫变换催化剂中高压活性试验方法
【HG化工标准】 一氧化碳耐硫变换催化剂中高压活性试验方法
本网站 发布时间:
2023-07-16 10:36:26
- HG/T 4553-2013
- 现行
标准号:
HG/T 4553-2013
标准名称:
一氧化碳耐硫变换催化剂中高压活性试验方法
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
HG/T 4553-2013.Test method of activity for sulfur-tolerant carbon monoxide shift catalysts in medium-high pressure.

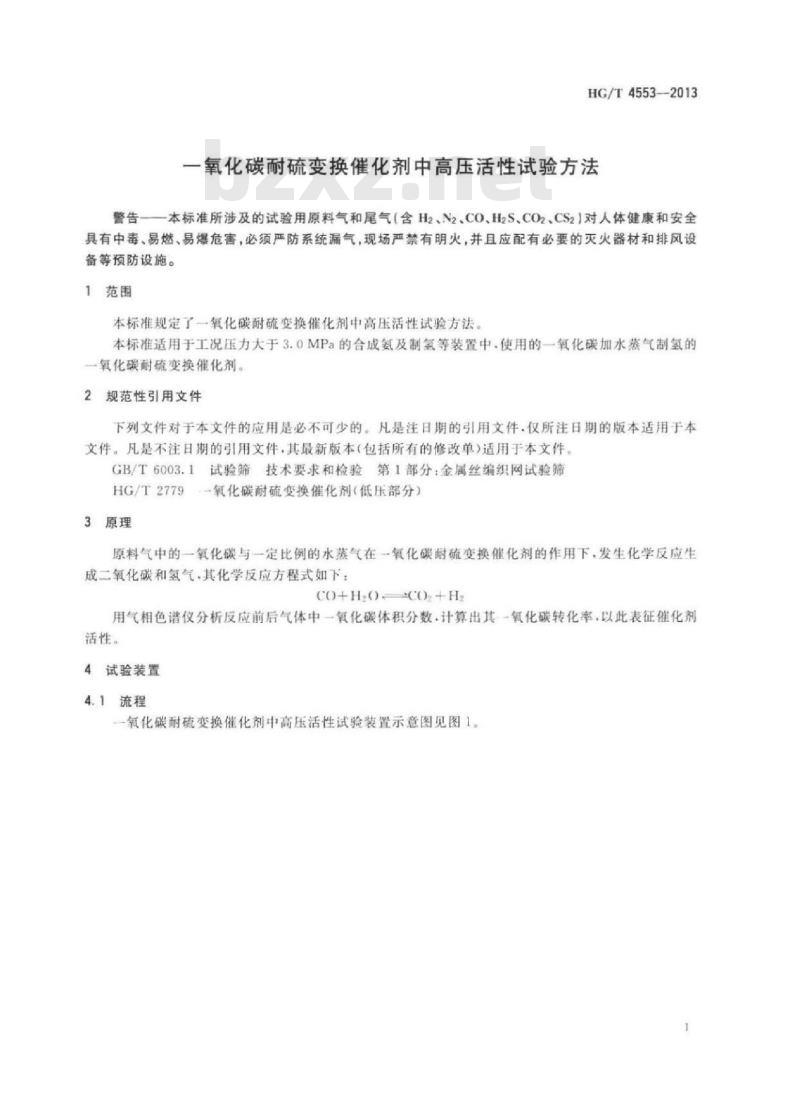

1范围
HG/T 4553规定了一氧化碳耐硫变换催化剂中高压活性试验方法。
HG/T 4553适用于工况压力大于3.0MPa的合成氨及制氢等装置中.使用的一氧化碳加水蒸气制氢的一氧化碳耐硫变换催化剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件.仅所注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 6003.1试验筛技术要求和检验第1部分:金属丝编织网试验筛
HG/T 2779一氧化碳耐硫变换催化剂(低压部分)
3原理
原料气中的一氧化碳与一定比例的水蒸气在-氧化碳耐硫变换催化剂的作用下,发生化学反应生成二氧化碳和氢气.其化学反应方程式如下:
CO+H2O=2CO2+H2
用气相色谱仪分析反应前后气体中一氧化碳体积分数.计算出其-氧化碳转化率.以此表征催化剂活性。
4试验装置
4.1 流程
氧化碳耐硫变换催化剂中高压活性试验装置示意图见图1。

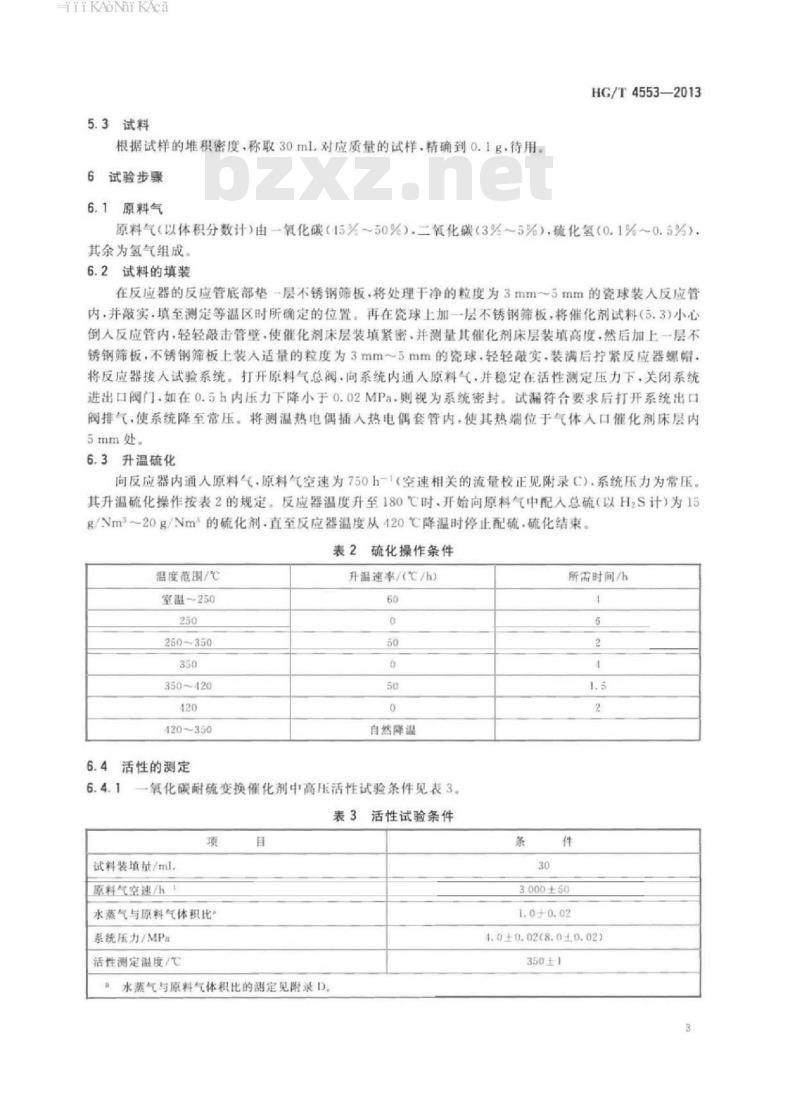

6试验步骤
6.1 原料气
原料气(以体积分数计)由一氧化碳( 15% ~50%)、二氧化碳(3%~5%)、硫化氢(0.1%~0.5%),其余为氢气组成。
6.2试料的填装
在反应器的反应管底部垫-层不锈钢筛板,将处理干净的粒度为3mm~5mm的瓷球装入反应管内.并蔽实,填至测定等温区时所确定的位置。再在饶球上加.-层不锈钢筛板,将催化剂试料(5.3)小心倒人反应管内,轻轻敲击管壁.使催化剂床层装填紧密,并测量其催化剂床层装填高度.然后加上一层不
锈钢筛板,不锈钢筛板上装人适量的粒度为3 mm~5 mm的瓷球,轻轻敲实,装满后拧紧反应器螺帽,将反应器接人试验系统。打开原料气总阀.向系统内通入原料气,并稳定在活性测定压力下,关闭系统进出口阀门.如在0.5h内压力下降小于0.02 MPa.则视为系统密封。试漏符合要求后打开系统出口阀排气,使系统降至常压。将测温热电偶插入热电偶套管内,使其热端位于气体入口催化剂床层内5mm处。
1范围
HG/T 4553规定了一氧化碳耐硫变换催化剂中高压活性试验方法。
HG/T 4553适用于工况压力大于3.0MPa的合成氨及制氢等装置中.使用的一氧化碳加水蒸气制氢的一氧化碳耐硫变换催化剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件.仅所注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 6003.1试验筛技术要求和检验第1部分:金属丝编织网试验筛
HG/T 2779一氧化碳耐硫变换催化剂(低压部分)
3原理
原料气中的一氧化碳与一定比例的水蒸气在-氧化碳耐硫变换催化剂的作用下,发生化学反应生成二氧化碳和氢气.其化学反应方程式如下:
CO+H2O=2CO2+H2
用气相色谱仪分析反应前后气体中一氧化碳体积分数.计算出其-氧化碳转化率.以此表征催化剂活性。
4试验装置
4.1 流程
氧化碳耐硫变换催化剂中高压活性试验装置示意图见图1。
6试验步骤
6.1 原料气
原料气(以体积分数计)由一氧化碳( 15% ~50%)、二氧化碳(3%~5%)、硫化氢(0.1%~0.5%),其余为氢气组成。
6.2试料的填装
在反应器的反应管底部垫-层不锈钢筛板,将处理干净的粒度为3mm~5mm的瓷球装入反应管内.并蔽实,填至测定等温区时所确定的位置。再在饶球上加.-层不锈钢筛板,将催化剂试料(5.3)小心倒人反应管内,轻轻敲击管壁.使催化剂床层装填紧密,并测量其催化剂床层装填高度.然后加上一层不
锈钢筛板,不锈钢筛板上装人适量的粒度为3 mm~5 mm的瓷球,轻轻敲实,装满后拧紧反应器螺帽,将反应器接人试验系统。打开原料气总阀.向系统内通入原料气,并稳定在活性测定压力下,关闭系统进出口阀门.如在0.5h内压力下降小于0.02 MPa.则视为系统密封。试漏符合要求后打开系统出口阀排气,使系统降至常压。将测温热电偶插入热电偶套管内,使其热端位于气体入口催化剂床层内5mm处。
