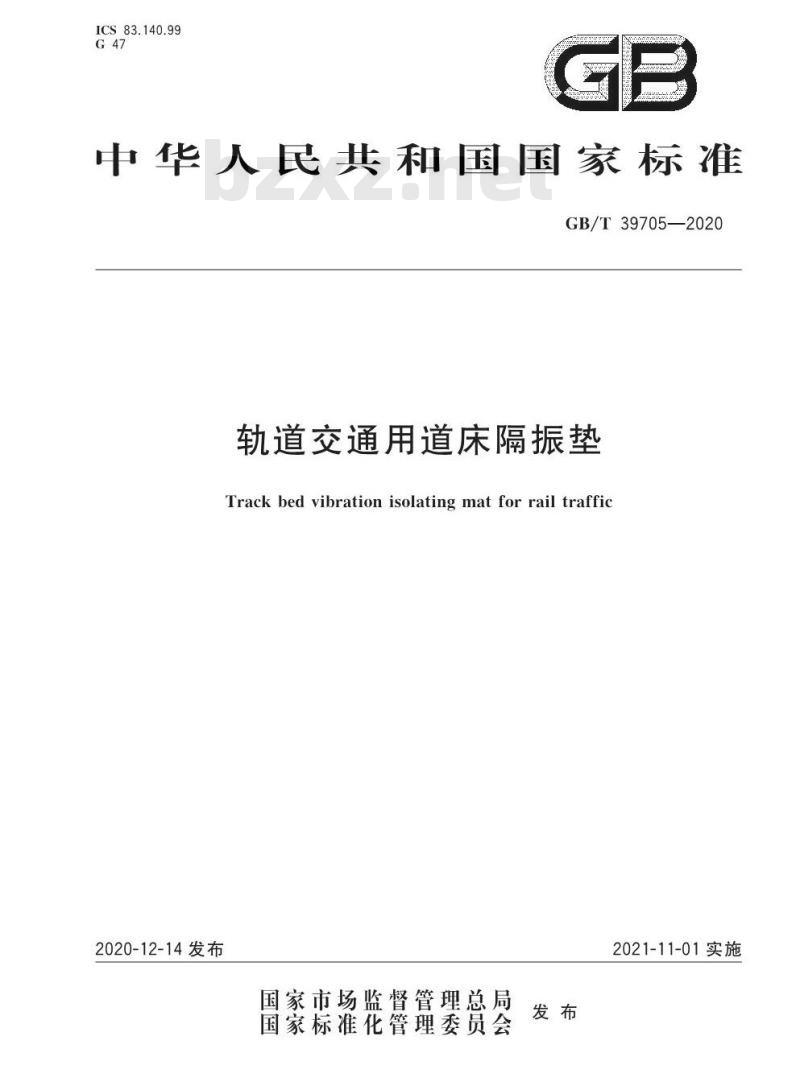

【GB国家标准】 轨道交通用道床隔振垫

GB/T 39705-2020.Track bed vibration isolating mat for rail traffic.

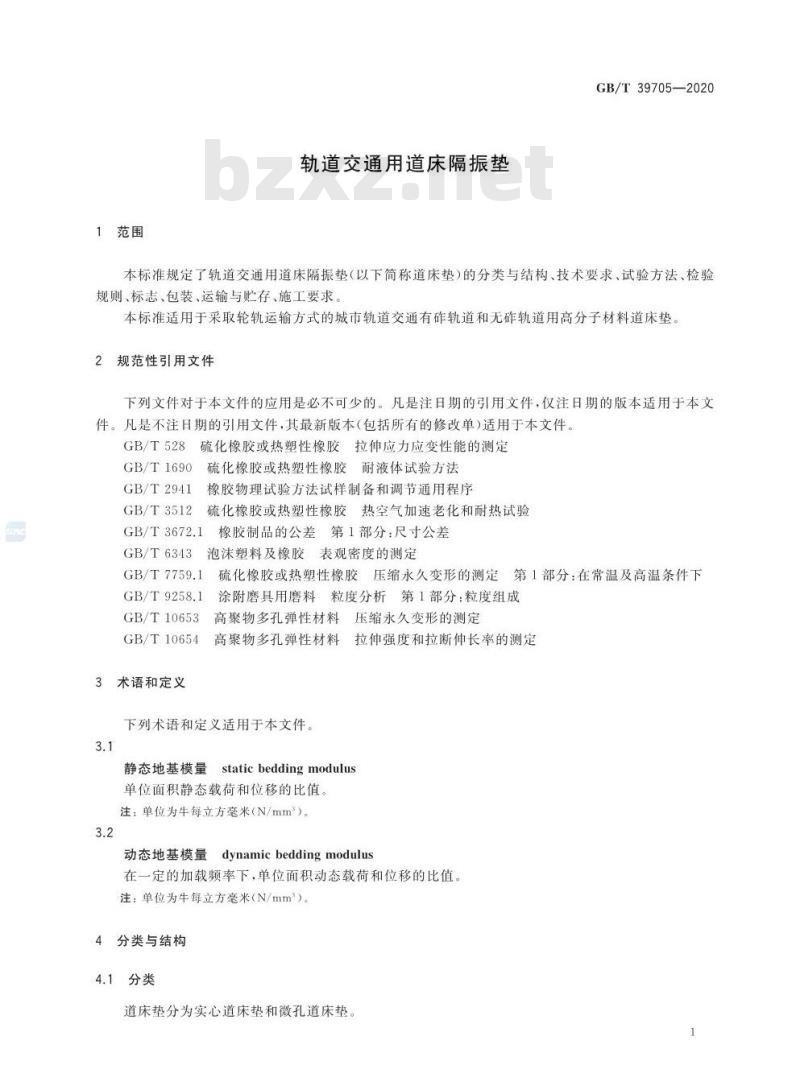

1范围
GB/T 39705规定了轨道交通用道床隔振垫(以下简称道床垫)的分类与结构、技术要求、试验方法、检验规则、标志、包装、运输与贮存、施工要求。
GB/T 39705适用于采取轮轨运输方式的城市轨道交通有砟轨道和无砟轨道用高分子材料道床垫。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定
GB/T 1690硫化橡胶或热塑性橡胶耐 液体试验方法
GB/T 2941橡胶物理试验方法试样制备和调节通用程序
GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验
GB/T 3672.1橡胶制品的公差 第1部分:尺寸公差
GB/T 6343泡沫塑料及橡胶 表 观密度的测定
GB/T 7759.1硫 化橡胶或热塑性橡胶压缩永久 变形的测定第1部分:在常温及高温条件下
GB/T 9258.1涂附磨具用磨料粒度分析第 1部分:粒度组成
GB/T 10653高聚物多孔弹性材料 压缩永 久变形的测定
GB/T 10654高聚物多孔弹性材料拉伸强度和拉断伸长率的测定
3术语和定义
下列术语和定义适用于本文件。
3.1
静态地基模量 static bedding modulus
单位面积静态载荷和位移的比值。
注:单位为牛每立方毫米(N/mm3)。
3.2
动态地基模量 dynamic bedding modulus
在一定的加载频率下,单位面积动态载荷和位移的比值。
注:单位为牛每立方毫米(N/mm3 )。
4分类与 结构
4.1 分类
道床垫分为实心道床垫和微孔道床垫。
