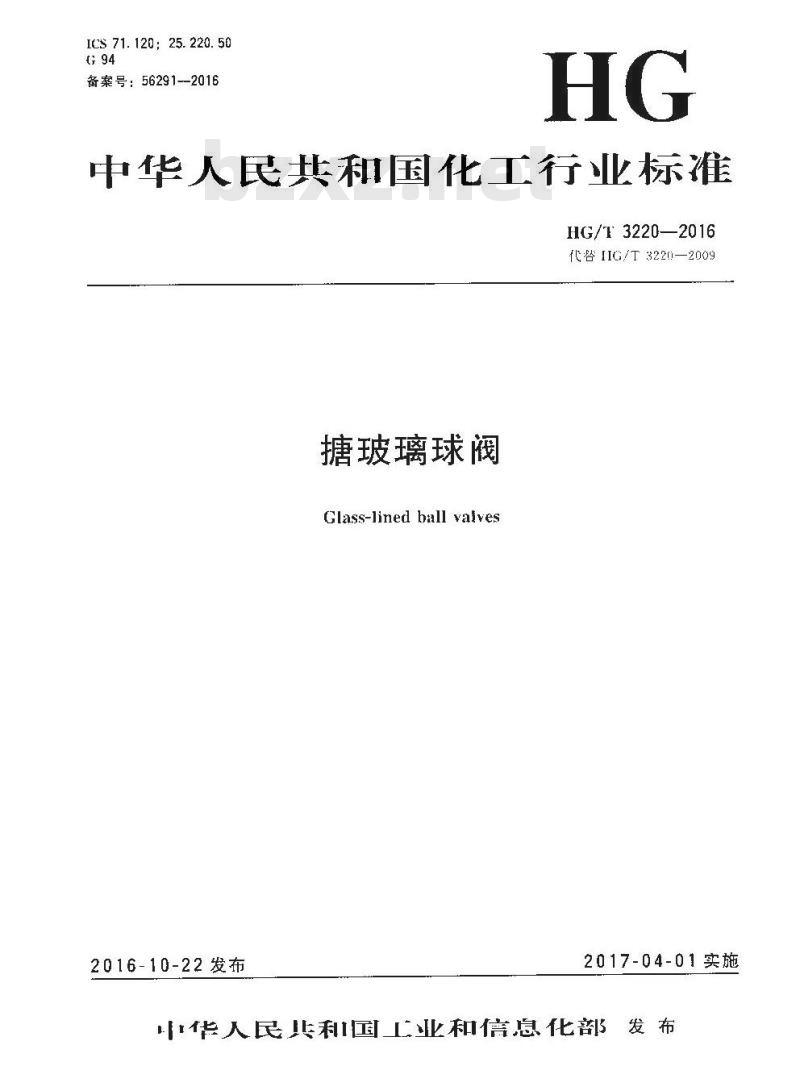

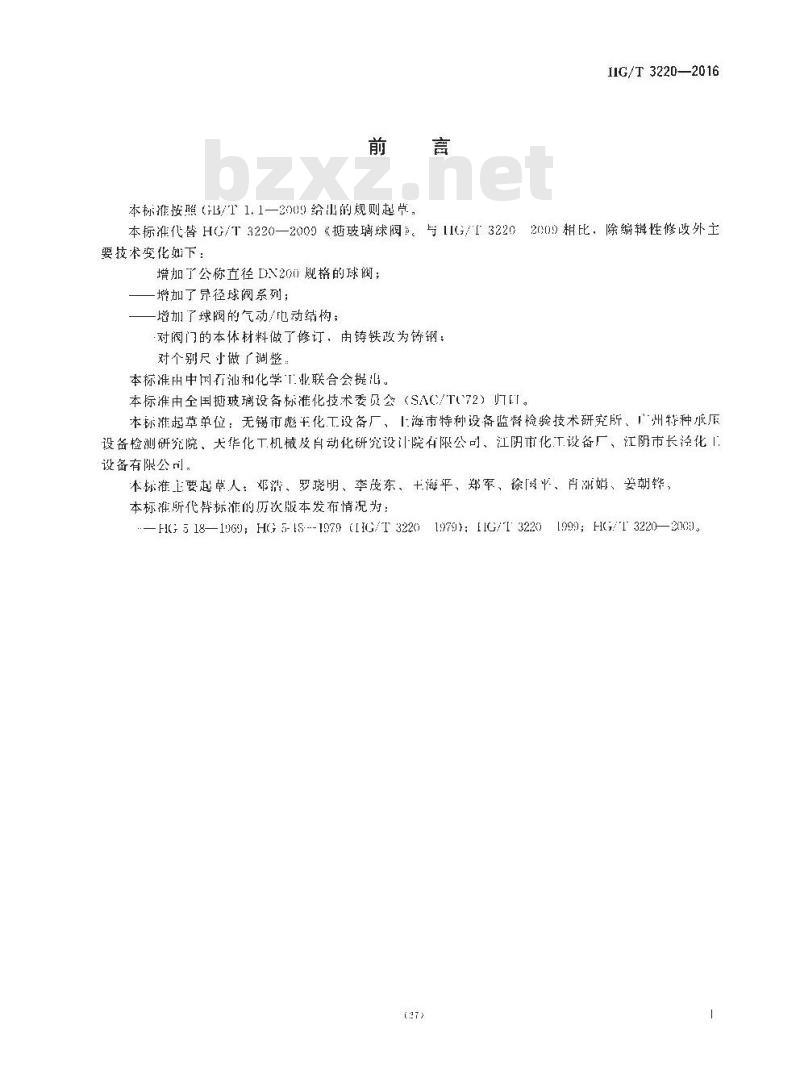

【HG化工标准】 代替 HG/T 3220-2009 搪玻璃球阀

HG/T 3220-2016.Glass-lined ball valves.
1范围
HG/T 3220规定了搪玻璃球阀的型式、基本参数及主要尺寸，要求，出厂文件、包装、运输和贮存。
HG/T 3220适用于设计压力小于或等于1.0 MPa，设计温度高于或等于一20℃~200℃的搪玻璃球阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 5782六角头螺栓
GB/T 61701型六角螺母.
GB/T 6414铸件尺寸公差 与机械加工余量
GB/T 12220工业阀门标志
GB 25025搪玻璃设备技术条件
HG/T 2434搪玻璃阀门技术条件
JB/T 5939 工程机械 铸钢件通用技术条件
3型式、基本参数及主要尺寸
3.1型式

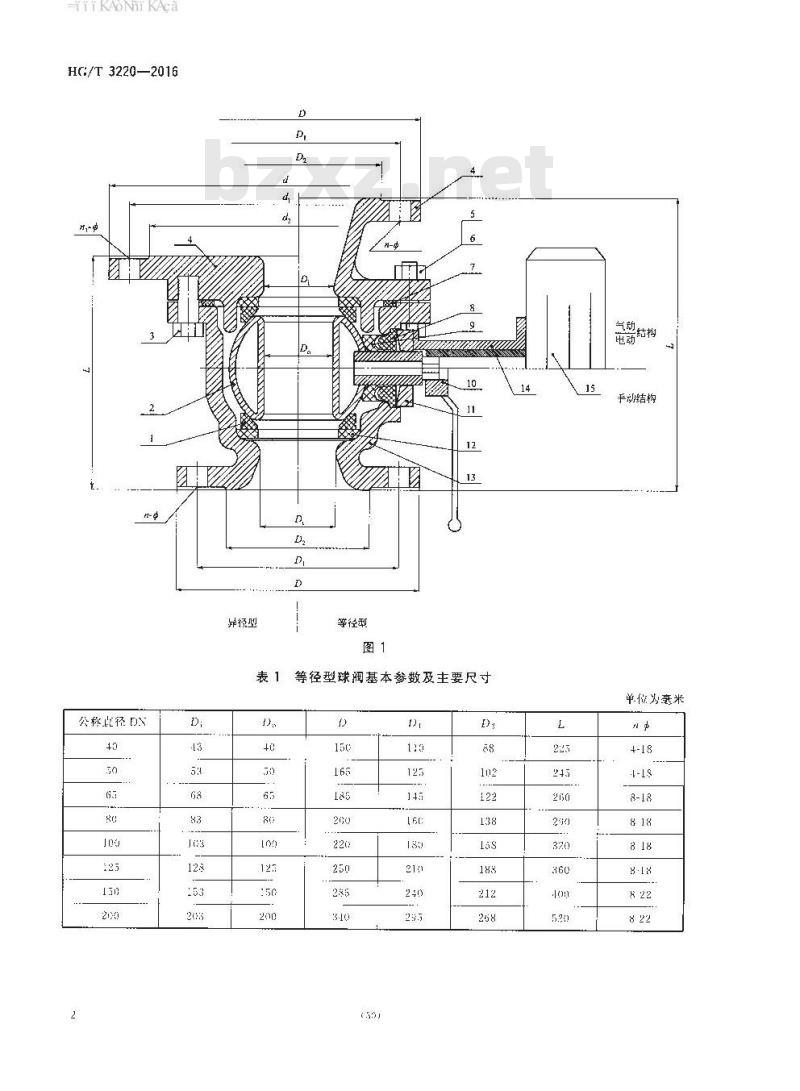

搪玻璃球阀的结构型式见图1和表3分为等径型和异径型2种。
3.2 基本参数及主要尺寸

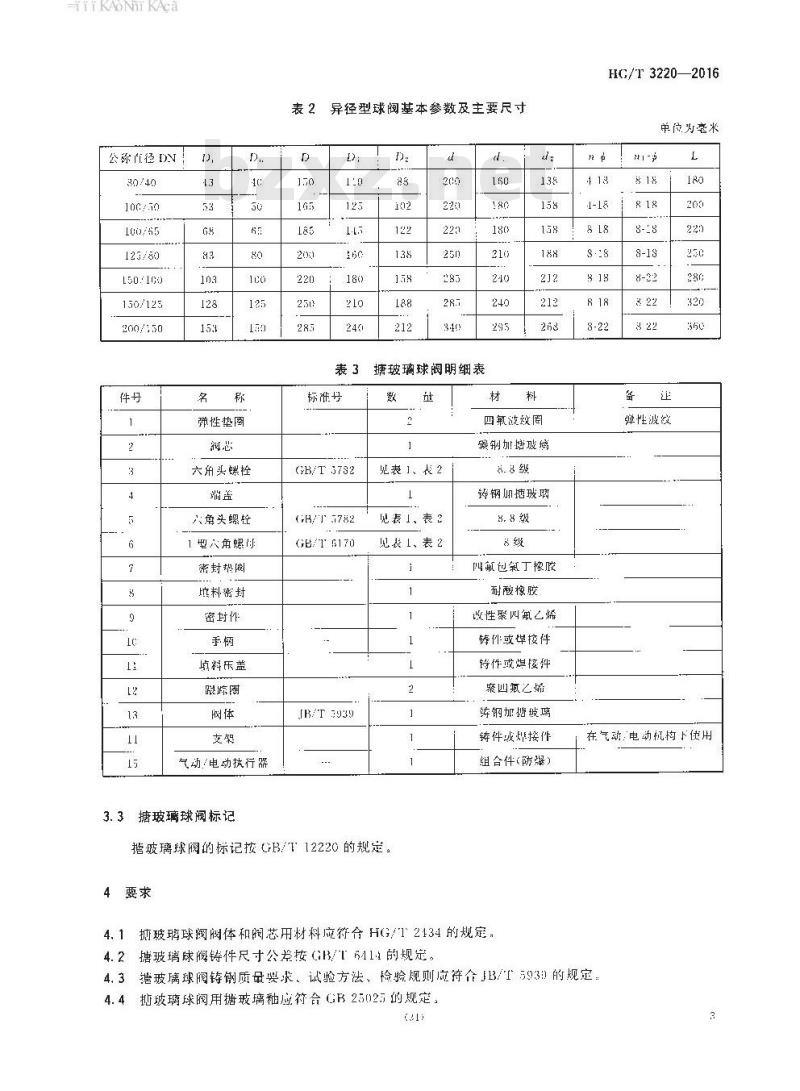

搪玻璃球阀基本参数及主要尺寸见图1和表1、表2。
3.3搪玻璃球阀标记
搪玻璃球阀的标记按GB/T 12220 的规定。
4要求
4.1搪玻璃球阀阀体 和阀芯用材料应符合HG/T 2434的规定。
4.2搪玻璃球阀铸件尺寸公差按 GB/T 6414的规定。
4.3搪玻 璃球阀铸钢质量要求、试验方法、检验规则应符合JB/T 5939的规定。
4.4搪玻璃球阀用搪玻璃釉应符合GB 25025的规定。
4.5 搪玻璃球阀制造、装配、试验、验收应符合HG/T 2434的规定。
4.6搪玻璃球阀的气动/电动执行器要求，由制造厂和用户协商确定。
5出厂文件、包装、运输和贮存
5.1出厂产品应附有装箱单、产品合格证、质量证明书及使用说明书。
5.2包装、运输符合GB25025的有关规定。
5.3搪玻璃球阀外露搪玻璃面用法兰盖及软垫片封住，同时阀门应处于关闭状态。
