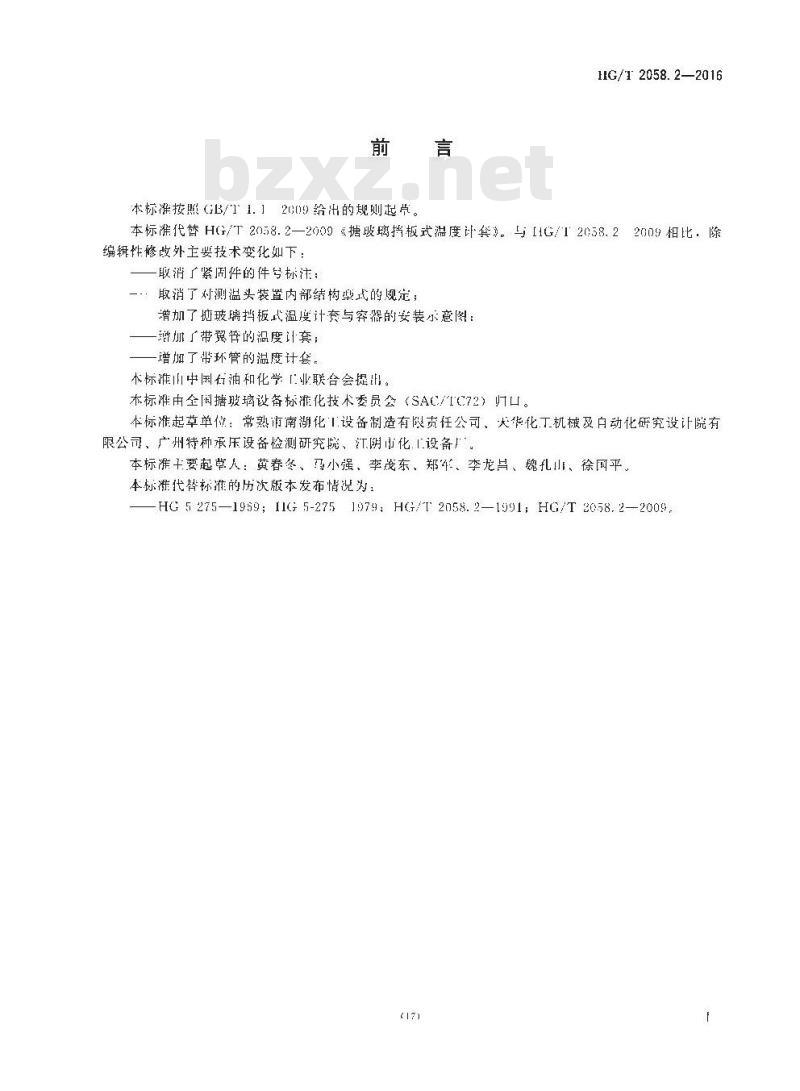

【HG化工标准】 代替HG/T 2058. 2-2009 搪玻璃挡板式温度计套

HG/T 2058. 2-2016.Glass-lined thermowell and baffle.

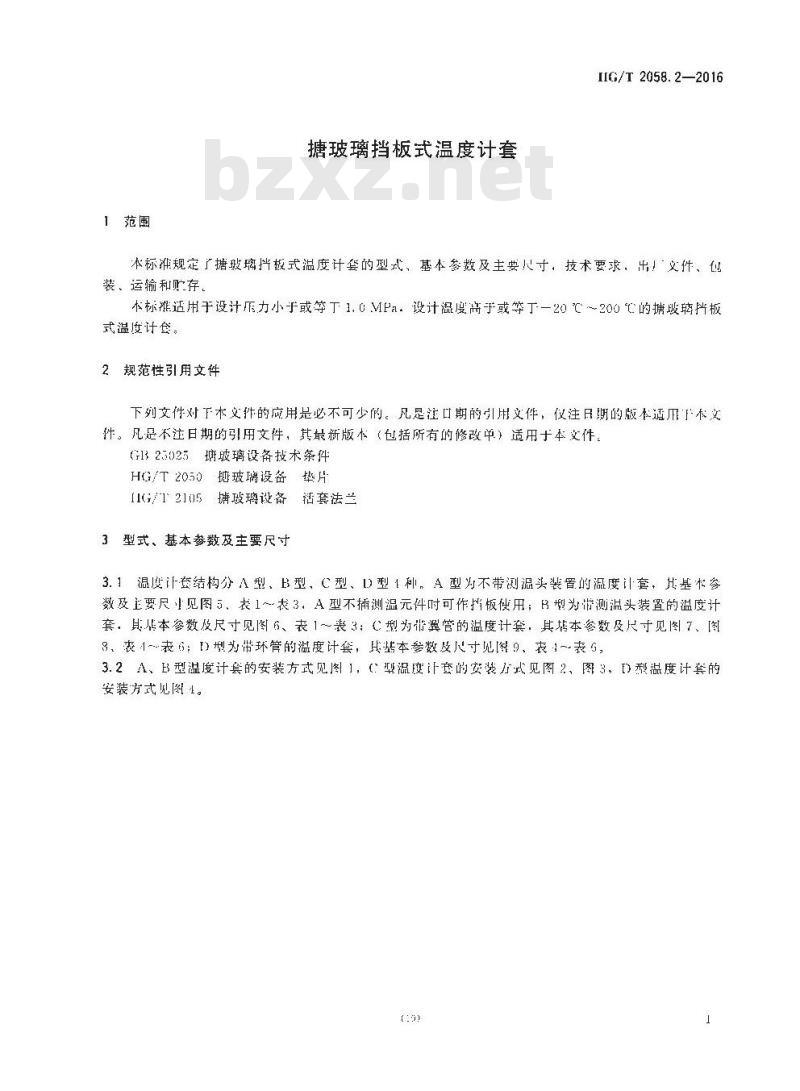

1范围
HG/T 2058. 2规定了搪玻璃挡板式温度计套的型式、基本参数及主要尺寸，技术要求，出厂文件、包装、运输和贮存。
HG/T 2058. 2适用于设计压力小于或等于1.0MPa.设计温度高于或等于一20℃~200℃的搪玻璃挡板式温度计套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 25025搪玻璃设备技术条件
HG/T 2050搪玻璃设备垫片
HG/T 2105搪玻璃设备活套法兰
3型式、基本参数及主要尺寸
3.1 温度计套结构分A型、B型、C型、D型4种。A型为不带测温头装置的温度计套，其基本参数及主要尺寸见图5、表1~表3，A型不插测温元件时可作挡板使用; B型为带测温头装置的温度计套，其基本参数及尺寸见图6、表1~表3; C型为带翼管的温度计套，其基本参数及尺寸见图7.图8、表4~表6; D型为带环管的温度计套，其基本参数及尺寸见图9、表4~表6。

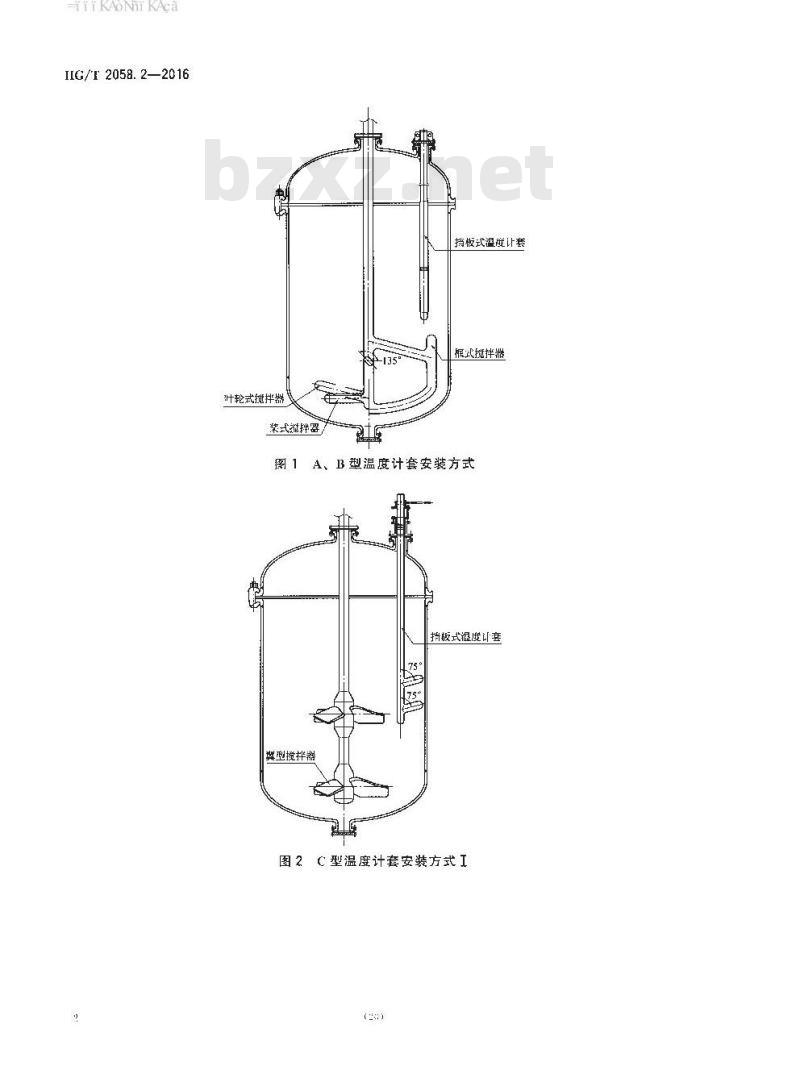

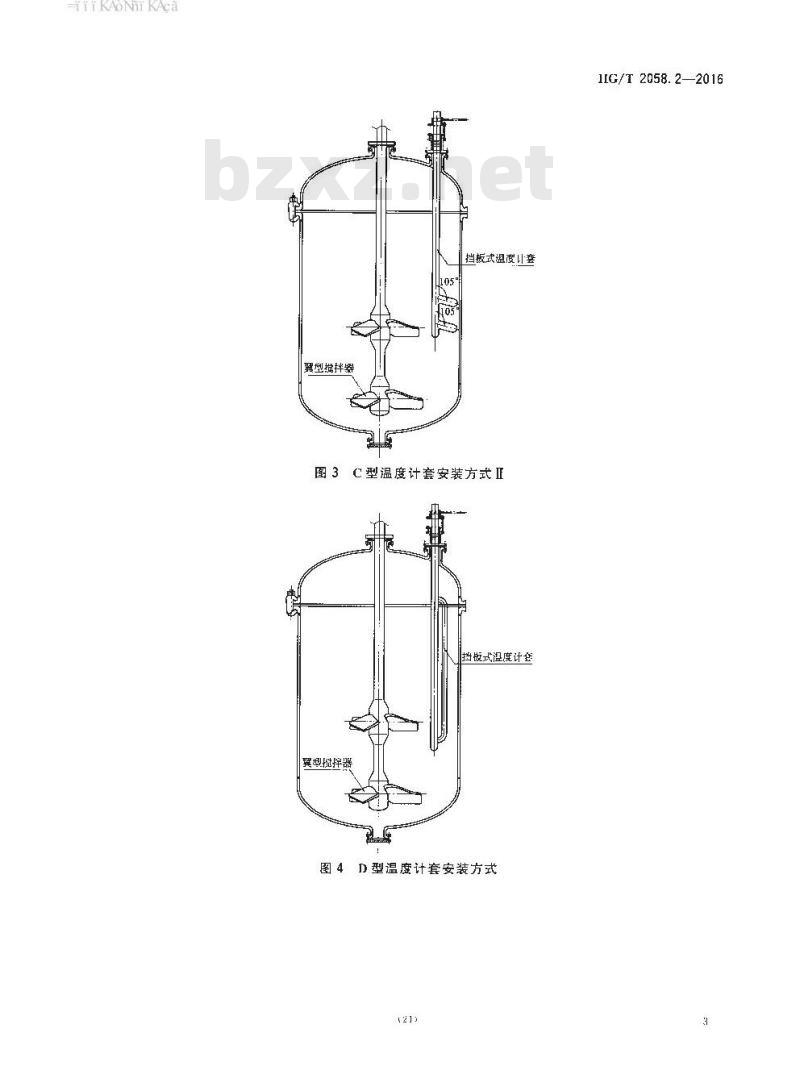

3.2 A、 B型温度计套的安装方式见图I，C型温度计套的安装方式见图2、图3，D型温度计套的安装方式见图4。
4技术要求
4.1 搪玻璃挡板式温度计套的设计、材料、制造、检验和验收应符合GB 25025的规定。
4.2搪玻璃挡 板式温度计套固定连接用法兰应符合HG/T 2105 的规定，密封垫片符合HG/T 2050的规定。
4.3带测温头的挡板式温度计套在出厂前须进行水压试验。
4.4挡板式温度计套法 兰非搪玻璃侧应有醒目箭头标记，箭头方向应反映出挡板实际方向，便于使用和安装。
5出厂文件、包装、运输和贮存
5.1出厂产品应附有装箱单、产品合格证及使用说明书，并符合GB 25025的规定。
5.2包装、运输符合GB25025的有关规定。
5.3搬动或运输时禁止碰撞，包装箱不得倒置。
5.4 产品出厂前应妥善保管，防止雨雪天气及腐蚀性介质侵蚀，一般不允许露天存放。
