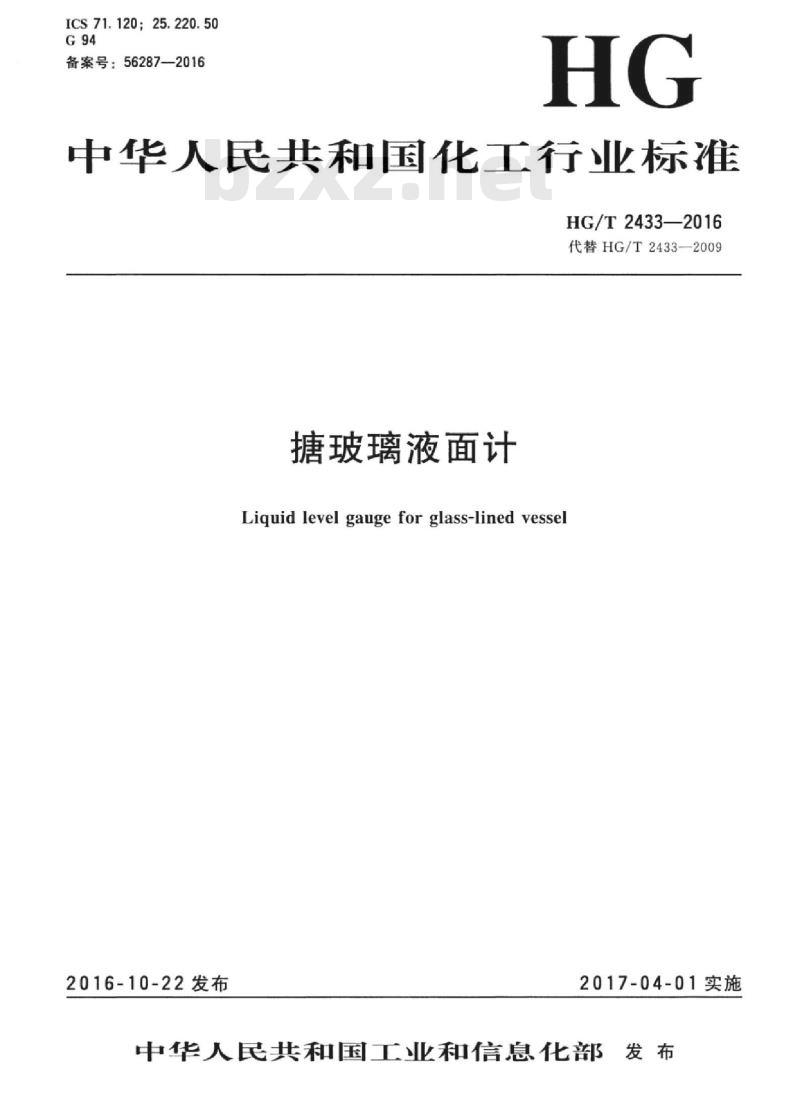

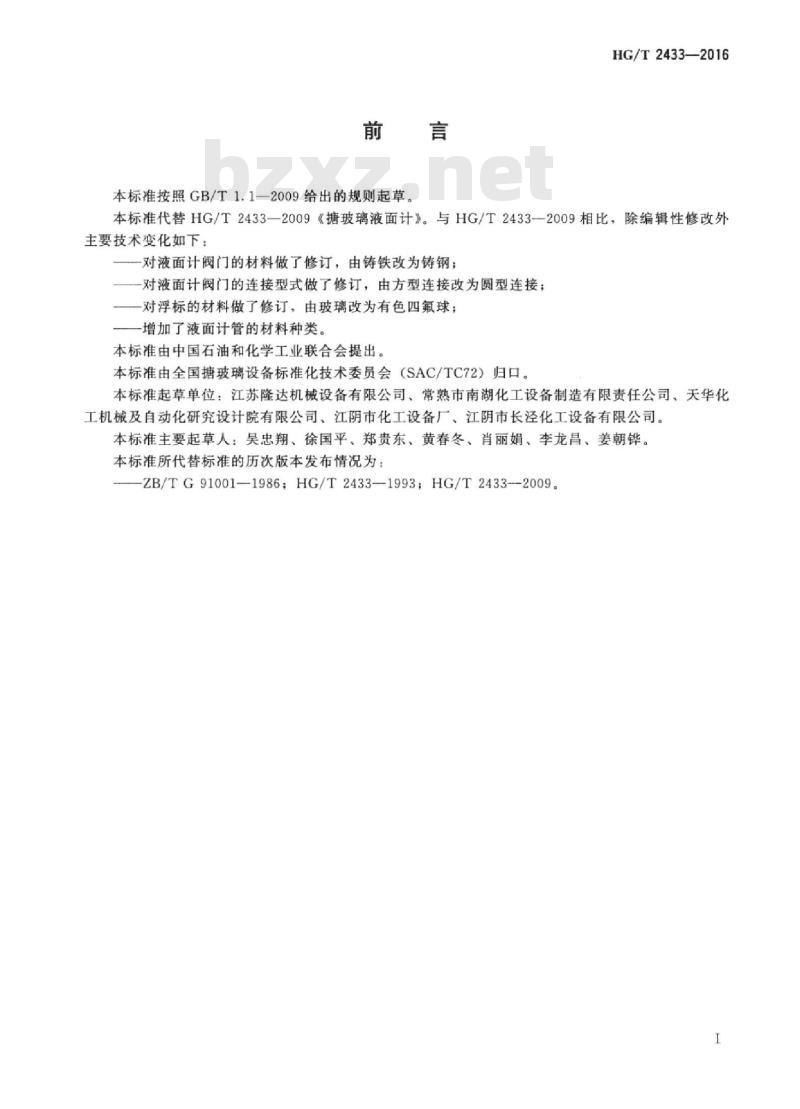

【HG化工标准】 代替 HG/T 2433-2009 搪玻璃液面计

HG/T 2433-2016.Liquid level gauge for glass-lined vessel.

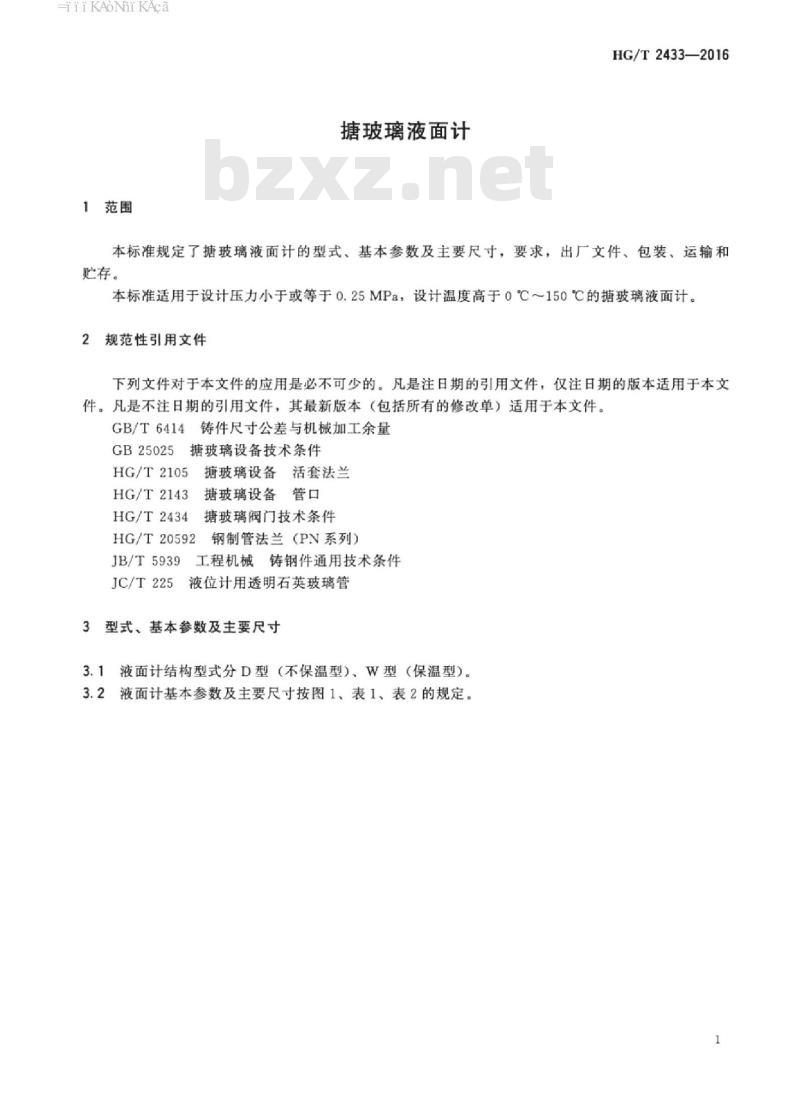

1范围
HG/T 2433规定了搪玻璃液面计的型式、基本参数及主要尺寸，要求，出厂文件、包装、运输和贮存。
HG/T 2433适用于设计压力小于或等于0. 25MPa,设计温度高于0℃~150℃的搪玻璃液面计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 6414铸件尺寸公差与机械加工余量
GB 25025搪玻璃设备技术条件
HG/T 2105搪玻璃设备活套法兰
HG/T 2143搪玻璃设备管口
HG/T 2434搪玻璃阀门技术条件
HG/T 20592钢制管法兰 (PN 系列)
JB/T 5939工程机械铸钢件通用技术条件
JC/T 225液位计用透明石英玻璃管
3型式、基本参数及主要尺寸
3.1液面计结构型式分D型(不保温型)、W型(保温型)。
3.2液面计基本参数及 主要尺寸按图1、表1.表2的规定。
4要求
4.1液面计用阀门的设计、材料及制造、检验和验收应符合GB 25025和HG/T 2434的有关规定。
4.2铸钢件的质量、尺寸和偏差的要求应符合GB/T 6414 和JB/T 5939 的规定。
4.3液面计水 压试验压力为0. 375 MPa.
4.4液面计用玻璃管规格、 尺寸及公差见图2、表3、表4.其他按JC/T 225的有关规定。
