【GB国家标准】 旋转变压器通用技术条件

GB/T 10241-2020.General specification for electrical resolver.

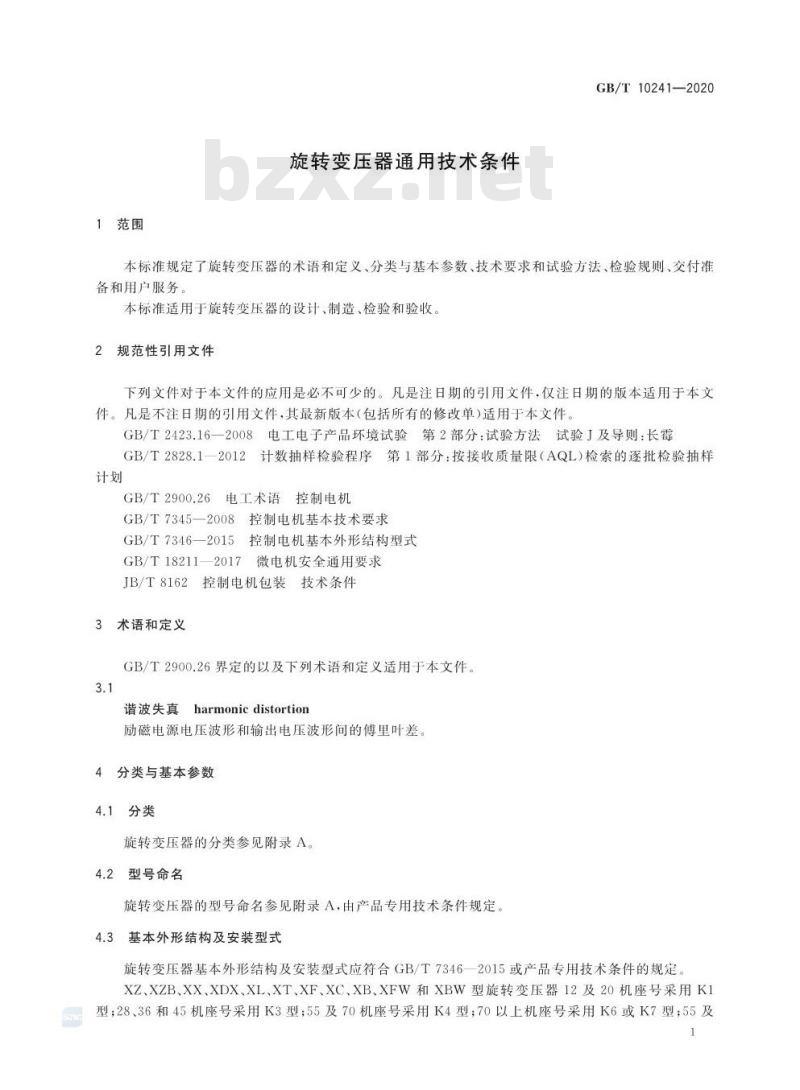

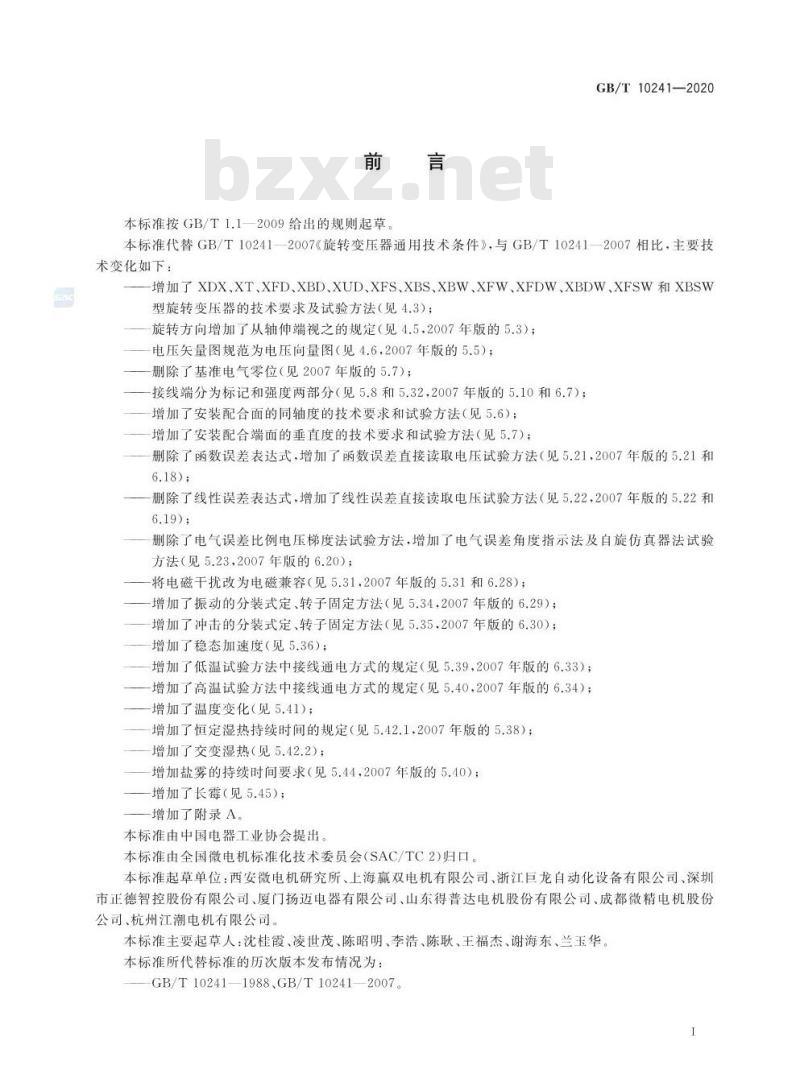

1范围
GB/T 10241规定了旋转变压器的术语和定义、分类与基本参数、技术要求和试验方法、检验规则、交付准备和用户服务。
GB/T 10241适用于旋转变压器的设计、制造、检验和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.16-2008电 工电子产品环境试验第 2部分:试验方法试验 J及导则:长霉
GB/T 2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 2900.26电工术语 控制电 机
GB/T 7345-2008控制 电机基本技术要求
GB/T 7346-2015控制电机基本外形结构型式
GB/T 18211-2017微电机安全通 用要求
JB/T 8162 控制电机包装 技术条件
3术语和定义
GB/T 2900.26界定的以及下列术语和定义适用于本文件。
3.1
谐波失真 harmonic distortion
励磁电源电压波形和输出电压波形间的傅里叶差。
4
分类与基本参数
4.1分类
旋转变压器的分类参见附录A。
4.2型号命名
旋转变压器的型号命名参见附录A,由产品专用技术条件规定。
4.3基本外形结构及安装型式
旋转变压器基本外形结构及安装型式应符合GB/T 7346-2015或产品专用技术条件的规定。

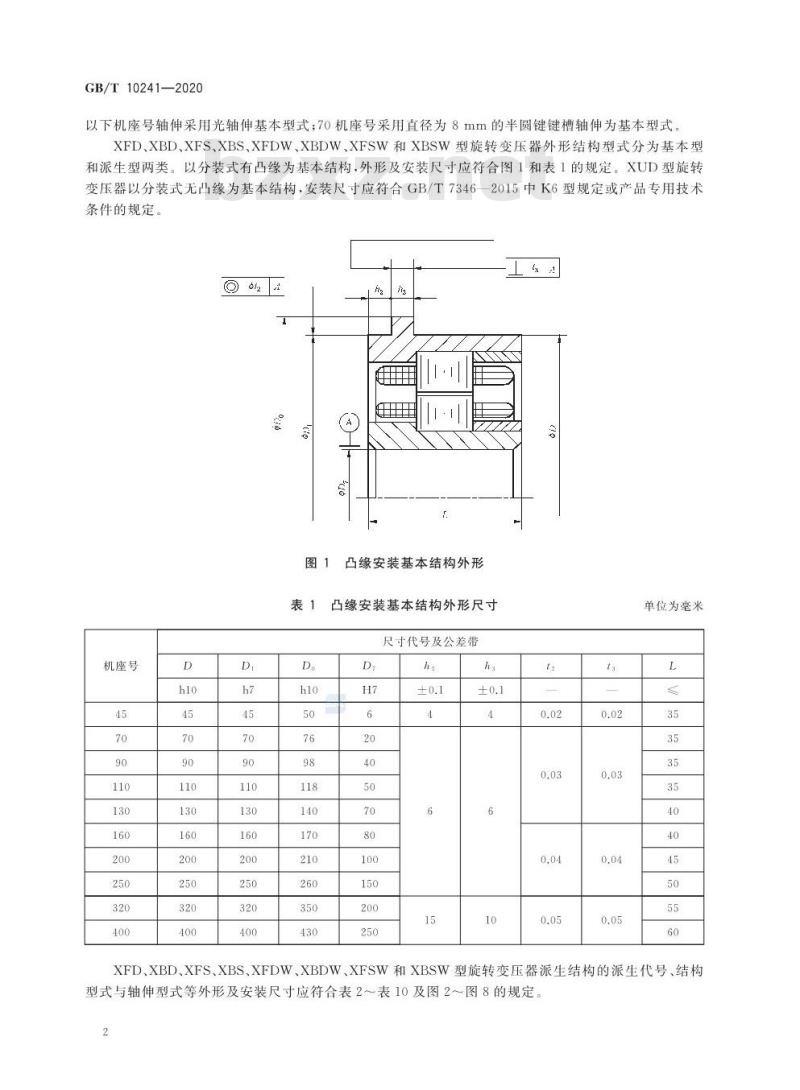

XZ、XZB、XX.XDX、XL.XT、XF、XC、XB、XFW和XBW型旋转变压器12及20机座号采用K1型;28、36和45机座号采用K3型;55及70机座号采用K4型;70以上机座号采用K6或K7型;55及以下机座号轴伸采用光轴伸基本型式;70机座号采用直径为8mm的半圆键键槽轴伸为基本型式。
