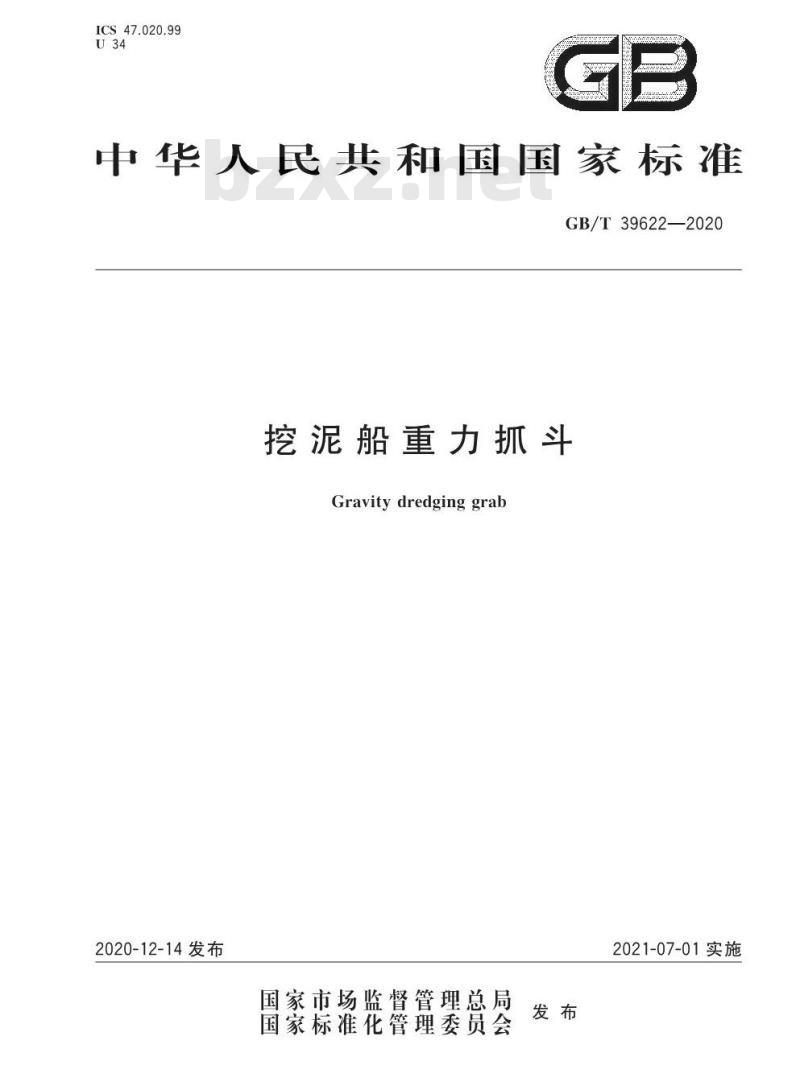

【GB国家标准】 挖泥船重力抓斗

GB/T 39622-2020.Gravity dredging grab.

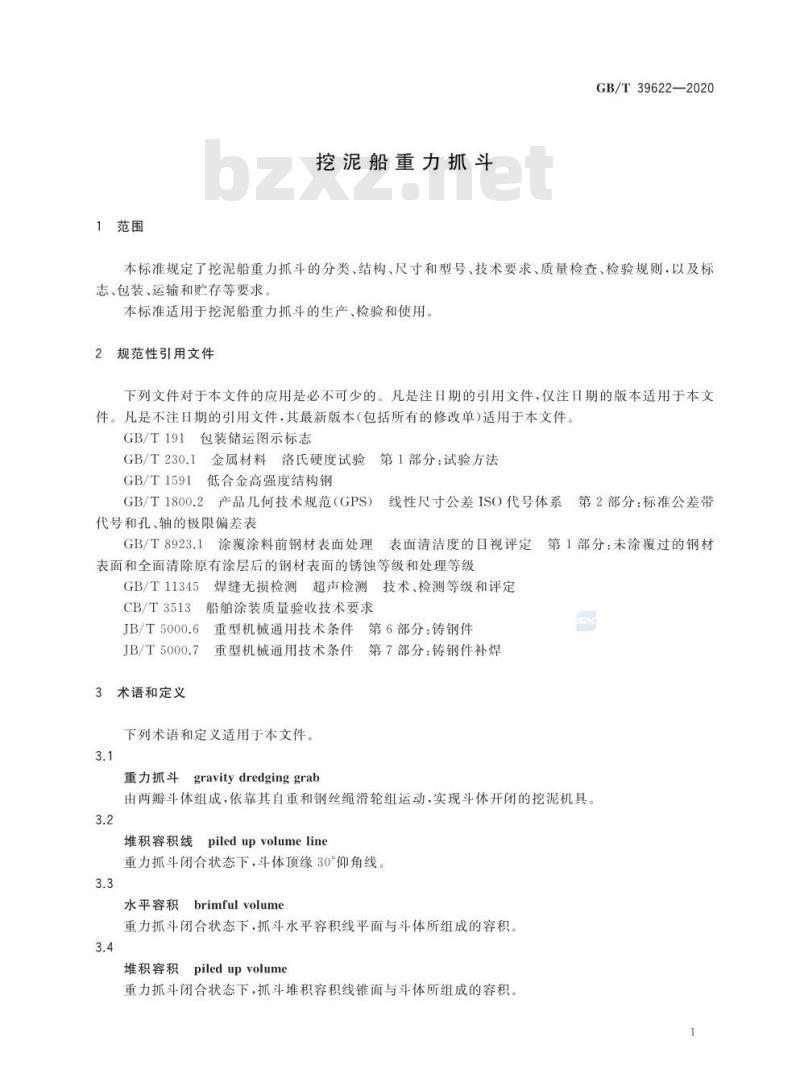

1范围
GB/T 39622规定了挖泥船重力抓斗的分类、结构、尺寸和型号、技术要求、质量检查、检验规则,以及标志、包装、运输和贮存等要求。
GB/T 39622适用于挖泥船重力抓斗的生产、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 230.1金属材料洛氏硬度试验 第 1部分:试验方法
GB/T 1591低合金高强度结构钢
GB/T 1800.2产 品几何技术规范(GPS)线性尺寸公差 ISO代号体系第 2部分:标准公差带代号和孔、轴的极限偏差表
GB/T 8923.1涂 覆涂料前钢材表面处理表面清洁度的目 视评定第1部分:未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 11345焊缝无损检测超声检测 技术、 检测等级和评定
CB/T 3513船舶涂 装质量验收技术要求
JB/T 5000.6重型机械通用技术条件第6 部分:铸钢件
JB/T 5000.7重型机械通 用技术条件第7部分:铸钢件补焊
3术 语和定义
下列术语和定义适用于本文件。
3.1
重力抓斗 gravity dredging grab
由两瓣斗体组成,依靠其自重和钢丝绳滑轮组运动,实现斗体开闭的挖泥机具。
3.2
堆积容积线 piled up volume line
重力抓斗闭合状态下,斗体顶缘30°仰角线。
3.3
水平容积 brimful volume
重力抓斗闭合状态下,抓斗水平容积线平面与斗体所组成的容积。
3.4
堆积容积 piled up volume
重力抓斗闭合状态下,抓斗堆积容积线锥面与斗体所组成的容积。
