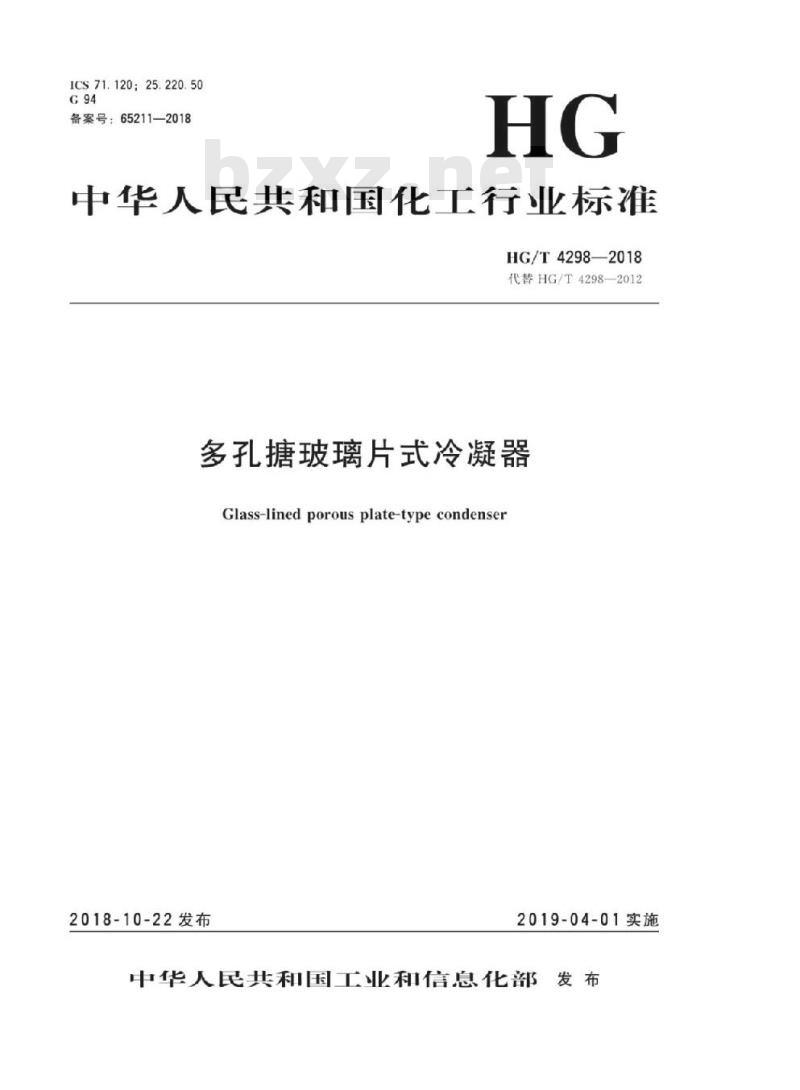

【HG化工标准】 代替 HG/T 4298-2012 多孔搪玻璃片式冷凝器

HG/T 4298-2018.Glass-lined porous plate-type condenser.

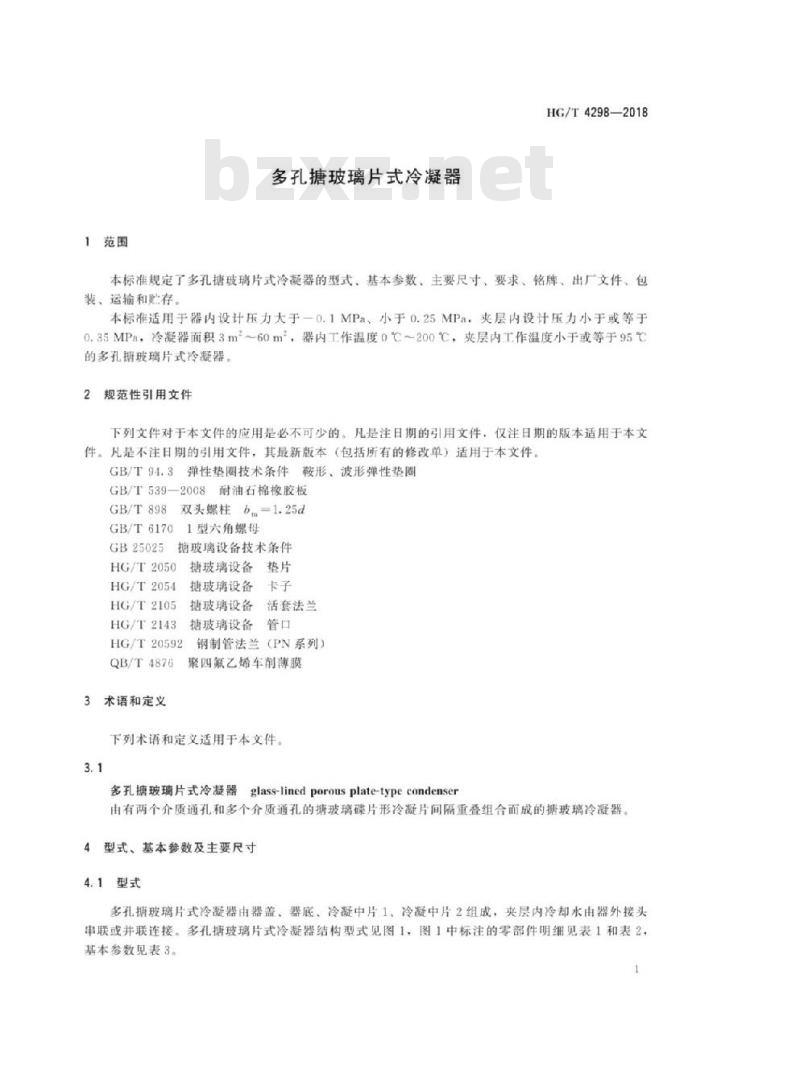

1范围
HG/T 4298规定了多孔搪玻璃片式冷凝器的型式、基本参数、主要尺寸、要求、铭牌、出厂文件、包装、运输和贮存。
HG/T 4298适用于器内设计压力大于一0.1 MPa、小于0. 25 MPa，夹层内设计压力小于或等于0.35 MPa,冷凝器面积3㎡~60㎡，器内工作温度0°C~200°C，夹层内工作温度小于或等于95 ℃的多孔搪玻璃片式冷凝器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 94.3弹性垫圈技术条件 鞍形、波形弹性垫圈
GB/T 539- -2008 耐 油石棉橡胶板
GB/T 898双头螺柱 bm= 1.25d
GB/T 6170 1 型六角螺母
GB 25025搪玻璃设备技术条件
HG/T 2050搪玻璃设备垫片
HG/T 2054搪玻璃设备卡子
HG/T 2105搪玻璃设备 活套法兰
HG/T 2143搪玻璃设备管口
HG/T 20592钢制管法兰 (PN 系列)
QB/T 4876聚四氟乙烯车削薄膜
3术语和定义
下列术语和定义适用于本文件。
3.1
多孔搪玻璃片式冷凝器 glass-lined porous plate-type condenser
由有两个介质通孔和多个介质通孔的搪玻璃碟片形冷凝片间隔重叠组合而成的搪玻璃冷凝器。
