【GB国家标准】 自整角机通用技术条件

GB/T 13138-2020.General specification for synchro.

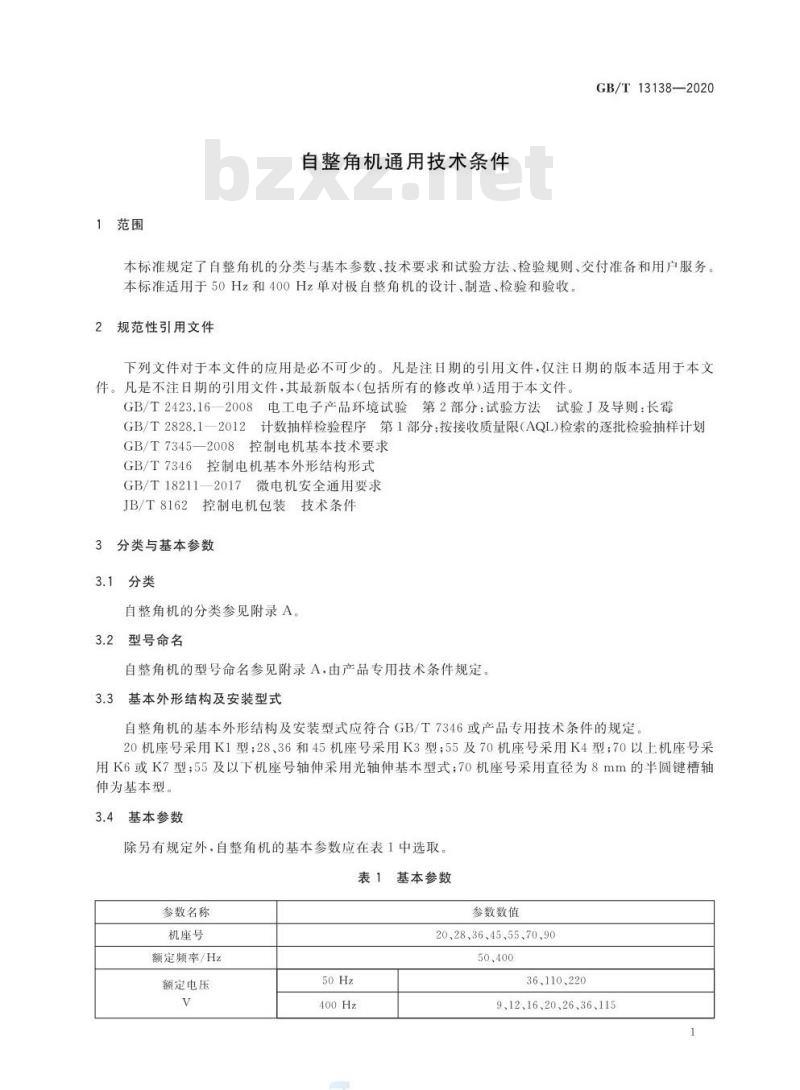

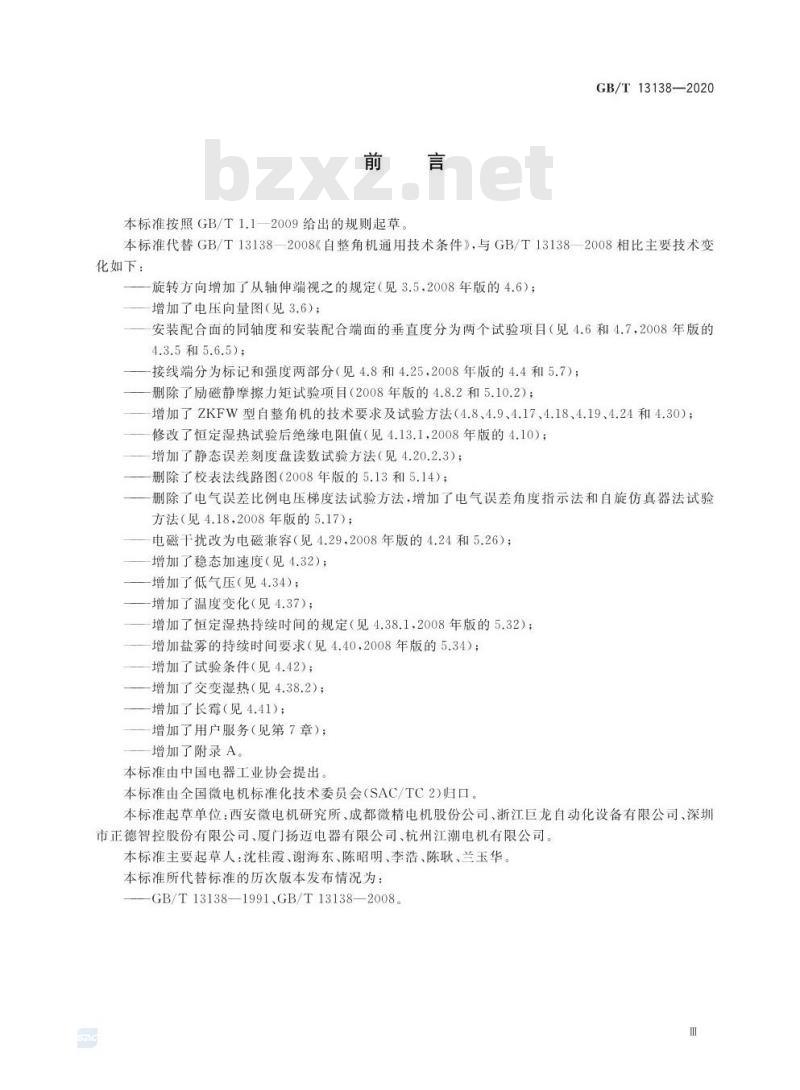

1范围
GB/T 13138规定了自整角机的分类与基本参数、技术要求和试验方法、检验规则、交付准备和用户服务。
GB/T 13138适用于50Hz和400Hz单对极自整角机的设计、制造、检验和验收。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.16-2008电工电子产品环境试验 第2部分:试验方法 试验J及导则:长霉
GB/T 2828.1-2012计数抽样检验程序 第 1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 7345-2008控制电 机基本技术要求
GB/T 7346控制电机基本外形结构形式
GB/T 18211-2017微电机安 全通用要求
JB/T 8162 控制电机包装 技术条件
3分类与基本参数
3.1分类
自整角机的分类参见附录A。
3.2型号命名
自整角机的型号命名参见附录A,由产品专用技术条件规定。
3.3基本外形结构及安装型式
自整角机的基本外形结构及安装型式应符合GB/T 7346或产品专用技术条件的规定。
20机座号采用K1型;28、36和45机座号采用K3型;55及70机座号采用K4型;70以上机座号采用K6或K7型;55及以下机座号轴伸采用光轴伸基本型式;70机座号采用直径为8mm的半圆键槽轴伸为基本型。
3.4基本参数
除另有规定外,自整角机的基本参数应在表1中选取。
3.5 旋转方向
从轴伸端或非出线端视之,转子逆时针方向旋转为旋转正方向。电气角的正方向应与旋转正方向一致。

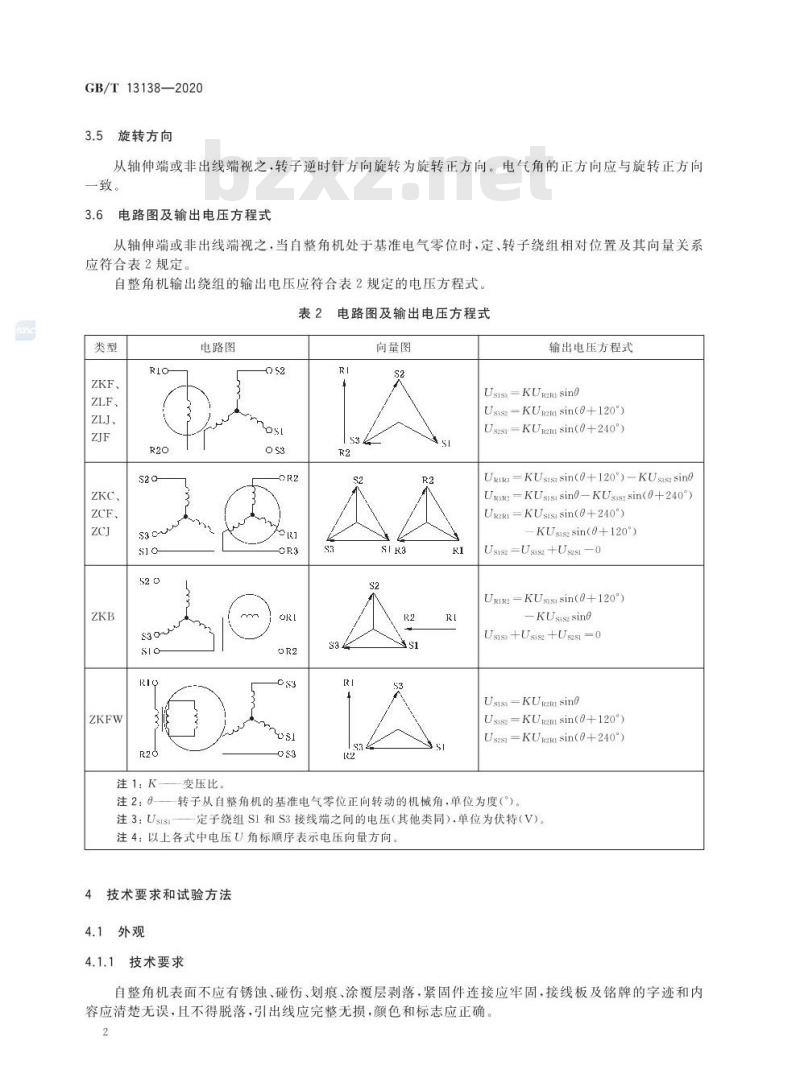

3.6 电路图及输出电压方程式
从轴伸端或非出线端视之,当自整角机处于基准电气零位时,定、转子绕组相对位置及其向量关系应符合表2规定。
自整角机输出绕组的输出电压应符合表2规定的电压方程式。
