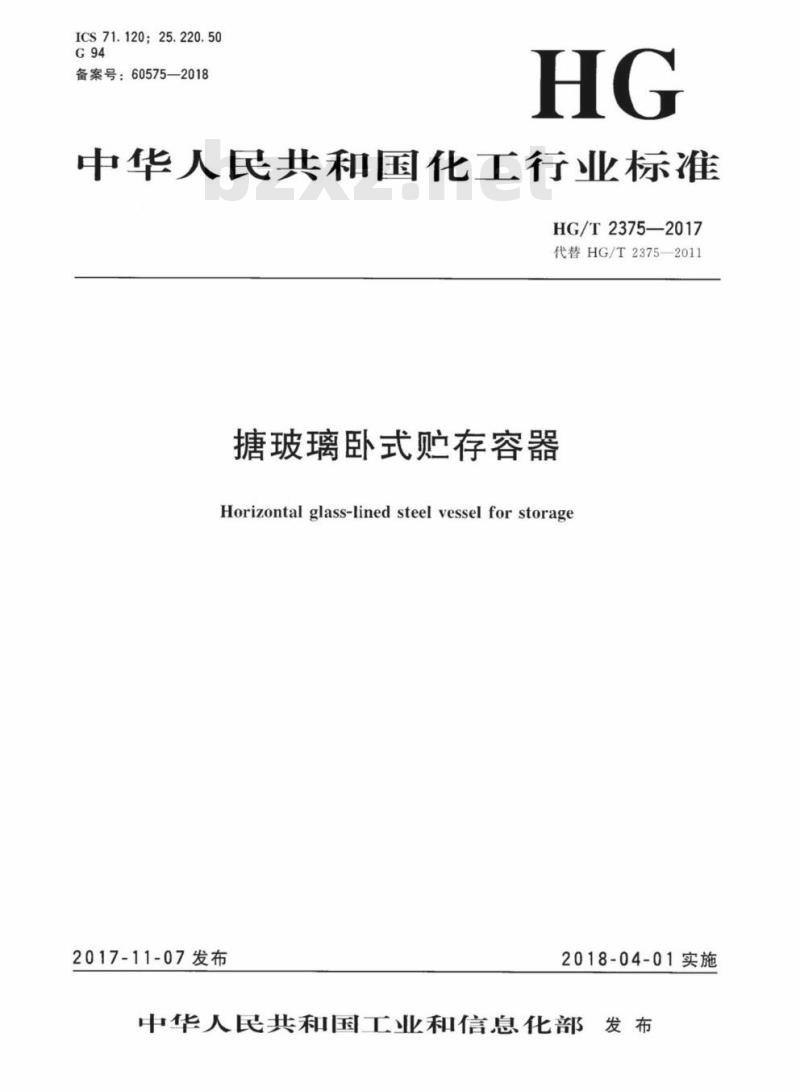

【HG化工标准】 代替 HG/T 2375-2011 搪玻璃卧式贮存容器

HG/T 2375-2017.Horizontal glass-lined steel vessel for storage.

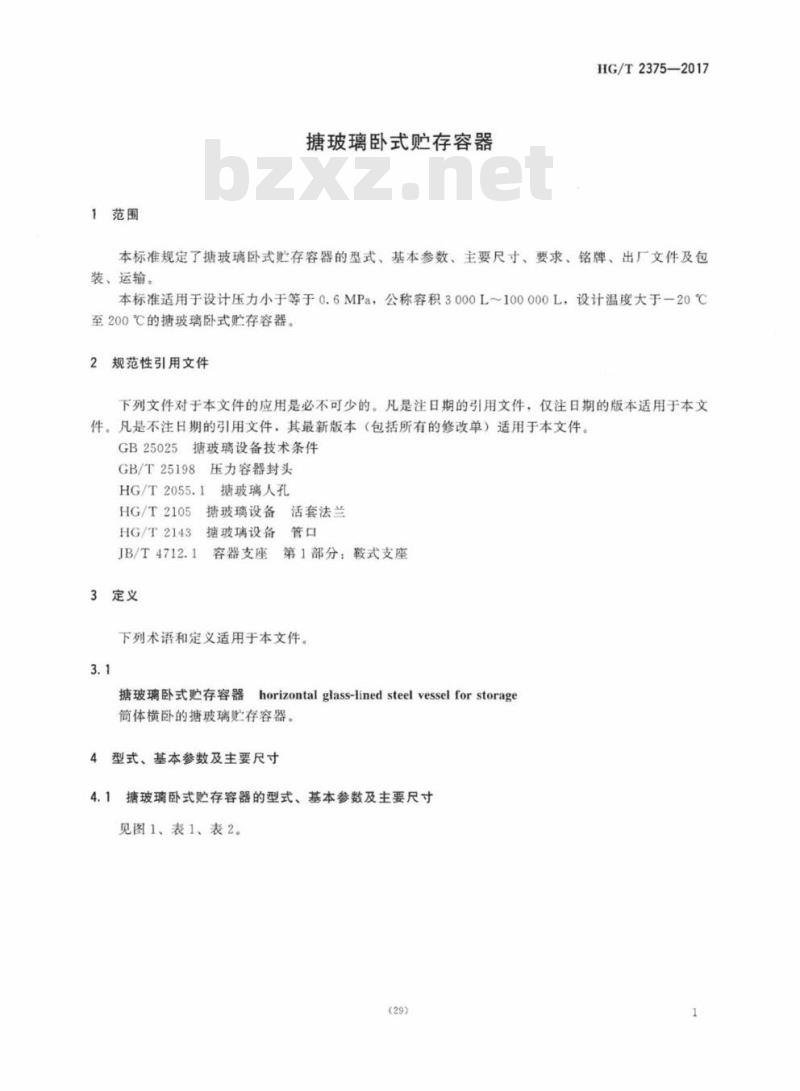

1范围
HG/T 2375规定了搪玻璃卧式贮存容器的型式、基本参数、主要尺寸、要求、铭牌、出厂文件及包装、运输。
HG/T 2375适用于设计压力小于等于0.6 MPa，公称容积3000 L~ 100 000L，设计温度大于一20℃至200℃的搪玻璃卧式贮存容器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 25025搪玻璃设备技术条件
GB/T 25198压力容器封头
HG/T 2055.1搪玻璃人孔
HG/T 2105 搪玻璃设备活套法兰
HG/T 2143搪玻璃设备管口
JB/T 4712.1 容器支座第1部分:鞍式支座
3定义
下列术语和定义适用于本文件。
3.1
搪玻璃卧式贮存容器 horizontal glass-lined steel vessel for storage
简体横卧的搪玻璃贮存容器。
4型式、基本参数及主要尺寸
4.1 搪玻璃卧式贮存容器的型式、基本参数及主要尺寸
4.2标记及 标记示例
以符合HG/T 2375、设计压力为0.6 MPa、公称容积为12 500L、公称直径为2000 mm的搪玻
璃卧式贮存容器为例，其标记为:
搪玻璃卧式贮存容器HG/T 2375-W-0. 6 12500-2000
标记中各要素的含义如下:
W一容器结构型式代号;
0.6一设计压力为0.6MPa;
12500一公称容积为12500L;
2000一公称直径为2000mm。
5要求
5.1 搪玻璃卧式贮存容器按本标准和GB 25025进行设计、制造、检验和验收。
5.2连接搪玻璃液位计的管口必须在同一垂直面上，垂直中心线偏差为士1.0 mm.
5.3设计、制造单位应优先使用新型的液位计。液位计的选用应符合相关标准的规定。
