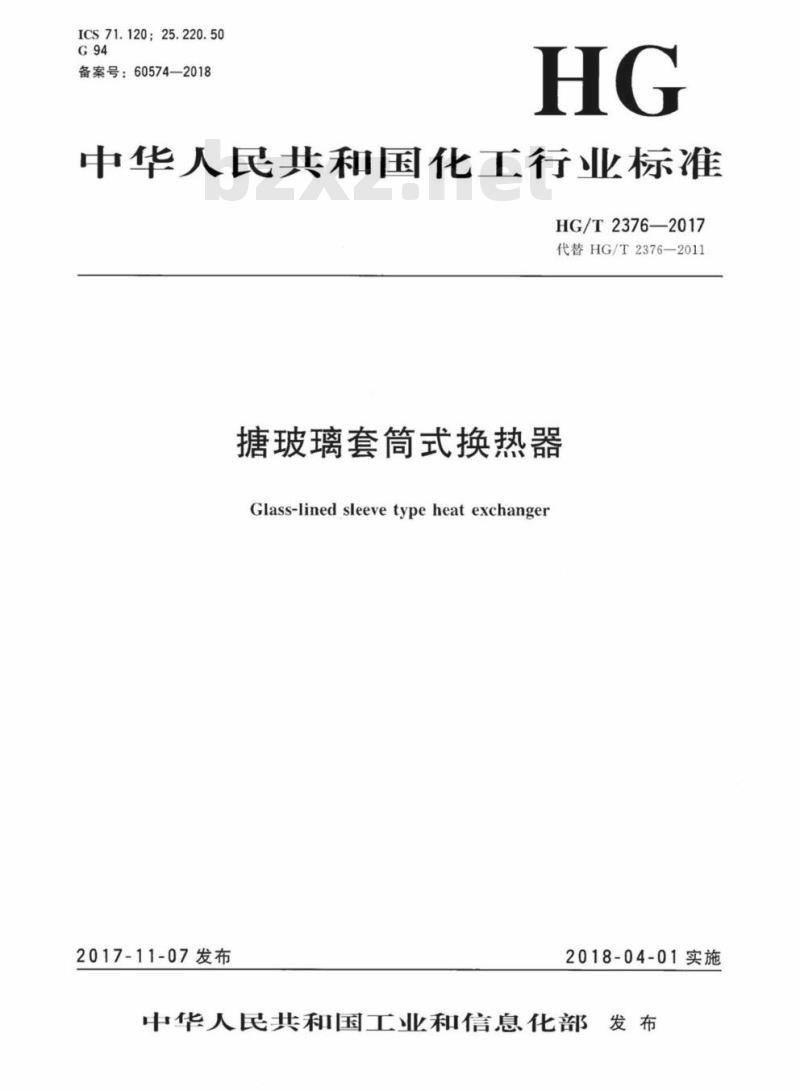

【HG化工标准】 代替 HG/T 2376-2011 搪玻璃套筒式换热器

HG/T 2376-2017.Glass-lined sleeve type heat exchanger.

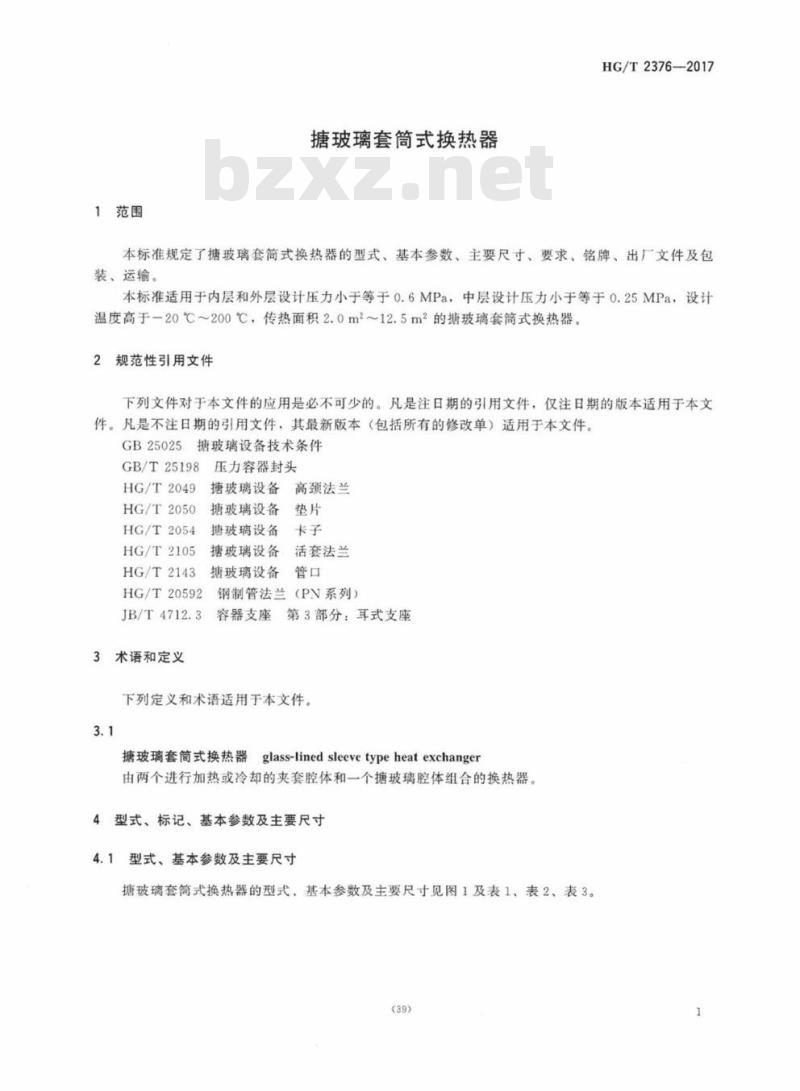

1范围
HG/T 2376规定了搪玻璃套简式换热器的型式、基本参数、主要尺寸、要求、铭牌、出厂文件及包装、运输。
HG/T 2376适用于内层和外层设计压力小于等于0.6 MPa，中层设计压力小于等于0. 25 MPa，设计温度高于一20℃~200℃，传热面积2.0m2~12. 5 m2的搪玻璃套简式换热器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 25025搪玻璃设备技术条件
GB/T 25198压力容器封头.
HG/T 2049搪玻璃设备高颈法兰
HG/T 2050搪玻璃设备垫 片
HG/T 2054搪玻璃设备卡子
HG/T 2105搪玻璃设备活套法兰
HG/T 2143搪玻璃设备管口
HG/T 20592钢制管法兰 (PN 系列)
JB/T 4712.3 容器支座第3部分:耳式支座
3术语和定义
下列定义和术语适用于本文件。
3.1
搪玻璃套筒式换热器 glass-lined sleeve type heat exchanger
由两个进行加热或冷却的夹套腔体和一个搪玻璃腔体组合的换热器。
4型式、标记、基本参数及主要尺寸
4.1型式、基本参数及主要尺寸
搪玻璃套筒式换热器的型式、基本参数及主要尺寸见图1及表1.表2、表3。
