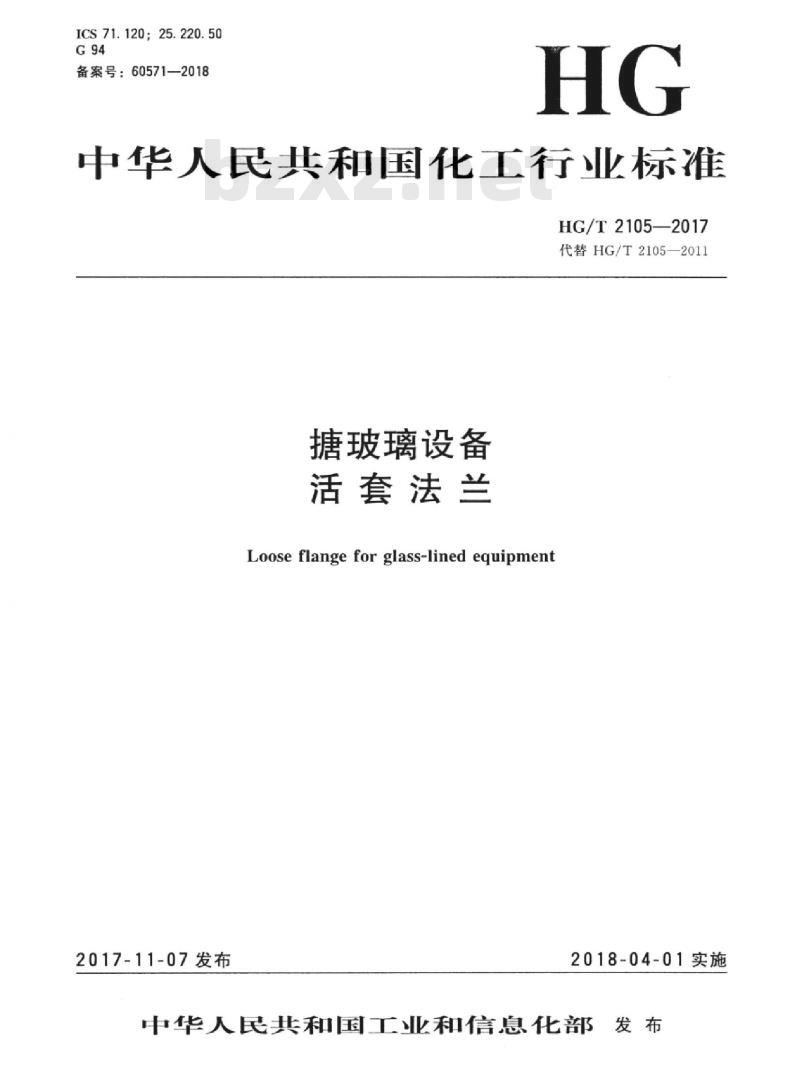

【HG化工标准】 代替 HG/T 2105-2011 搪玻璃设备活套法兰

HG/T 2105-2017.Loose flange for glass-lined equipment.

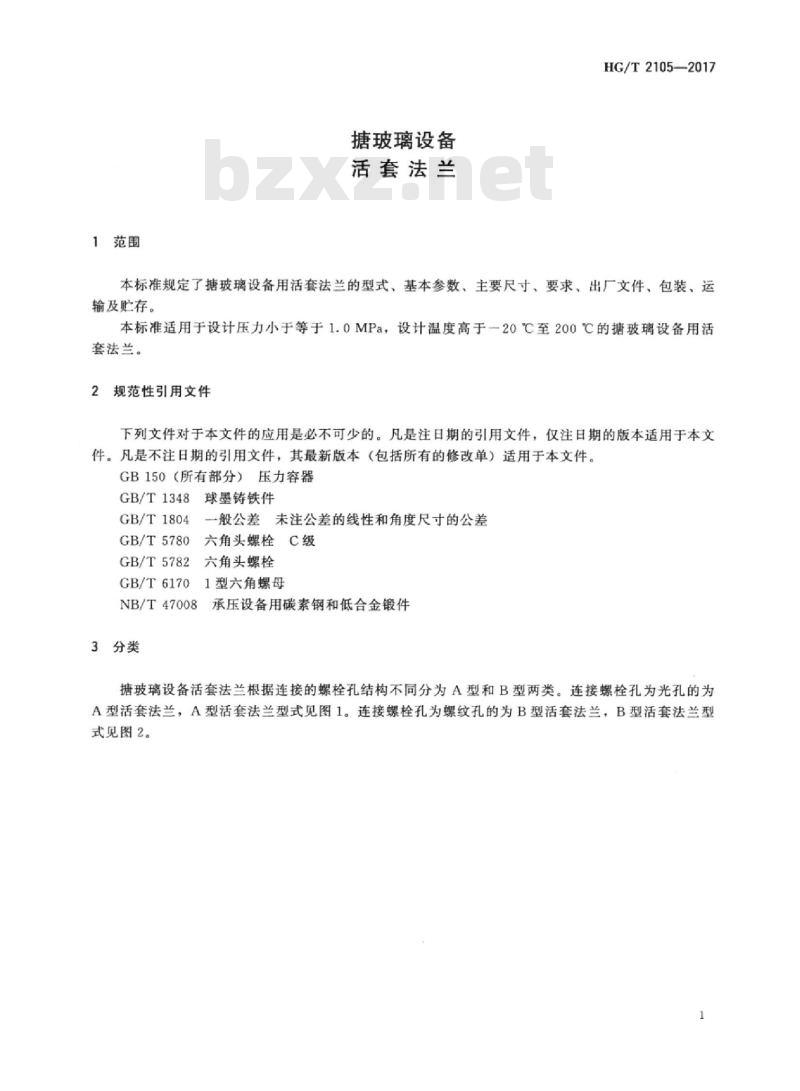

1范围
HG/T 2105规定了搪玻璃设备用活套法兰的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输及贮存。
HG/T 2105适用于设计压力小于等于1.0MPa，设计温度高于一20℃至200℃的搪玻璃设备用活套法兰。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 150 (所有部分)压力容器
GB/T 1348球墨铸铁件
GB/T 1804一般公差未注公差的线性和角度尺寸的公差
GB/T 5780六角头螺栓C级
GB/T 5782六角头螺栓
GB/T 6170 1 型六角螺母
NB/T 47008承压设备用碳素钢和低合金锻件
3分类

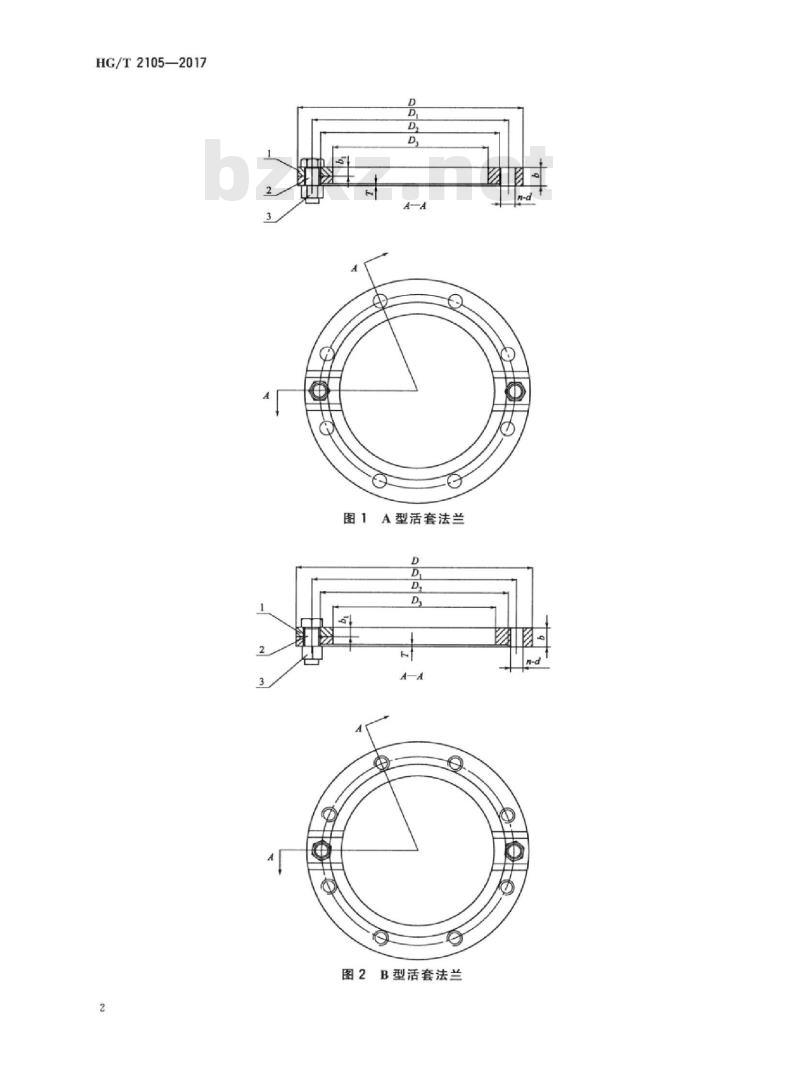

搪玻璃设备活套法兰根据连接的螺栓孔结构不同分为A型和B型两类。连接螺栓孔为光孔的为A型活套法兰，A型活套法兰型式见图1.连接螺栓孔为螺纹孔的为B型活套法兰，B型活套法兰型式见图2。

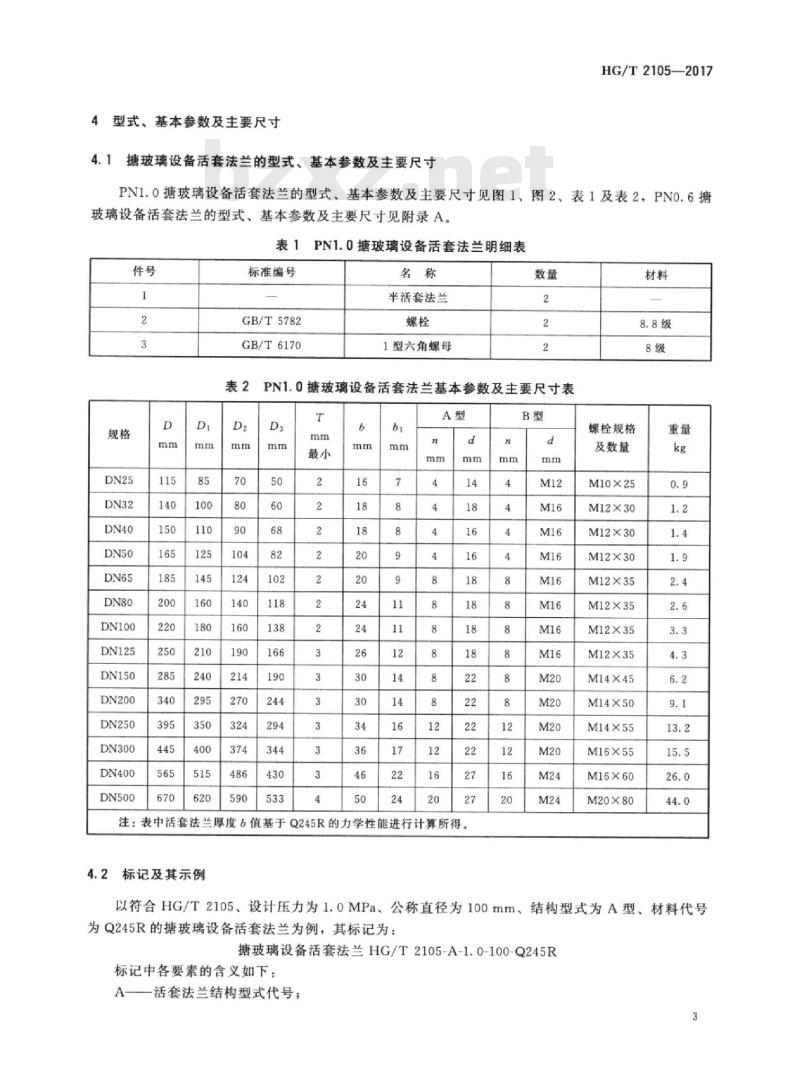

5要求
5.1 搪玻璃设备活套法兰用材料可选用碳素钢、低合金钢、不锈钢、铸铁等，活套法兰用材料的化学成分及力学性能应满足相应标准要求。压力容器用活套法兰的材料还应符合GB150的要求。
5.2采用锻 造方式生产的搪玻璃设备活套法兰应满足NB/T 47008的要求。采用铸造方式生产的搪玻璃设备活套法兰应满足GB/T 1348 的要求。
5.3搪玻璃设备活套法兰螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为士1.0mm,相邻两螺
栓孔弦长的极限偏差为士0.5mm。
